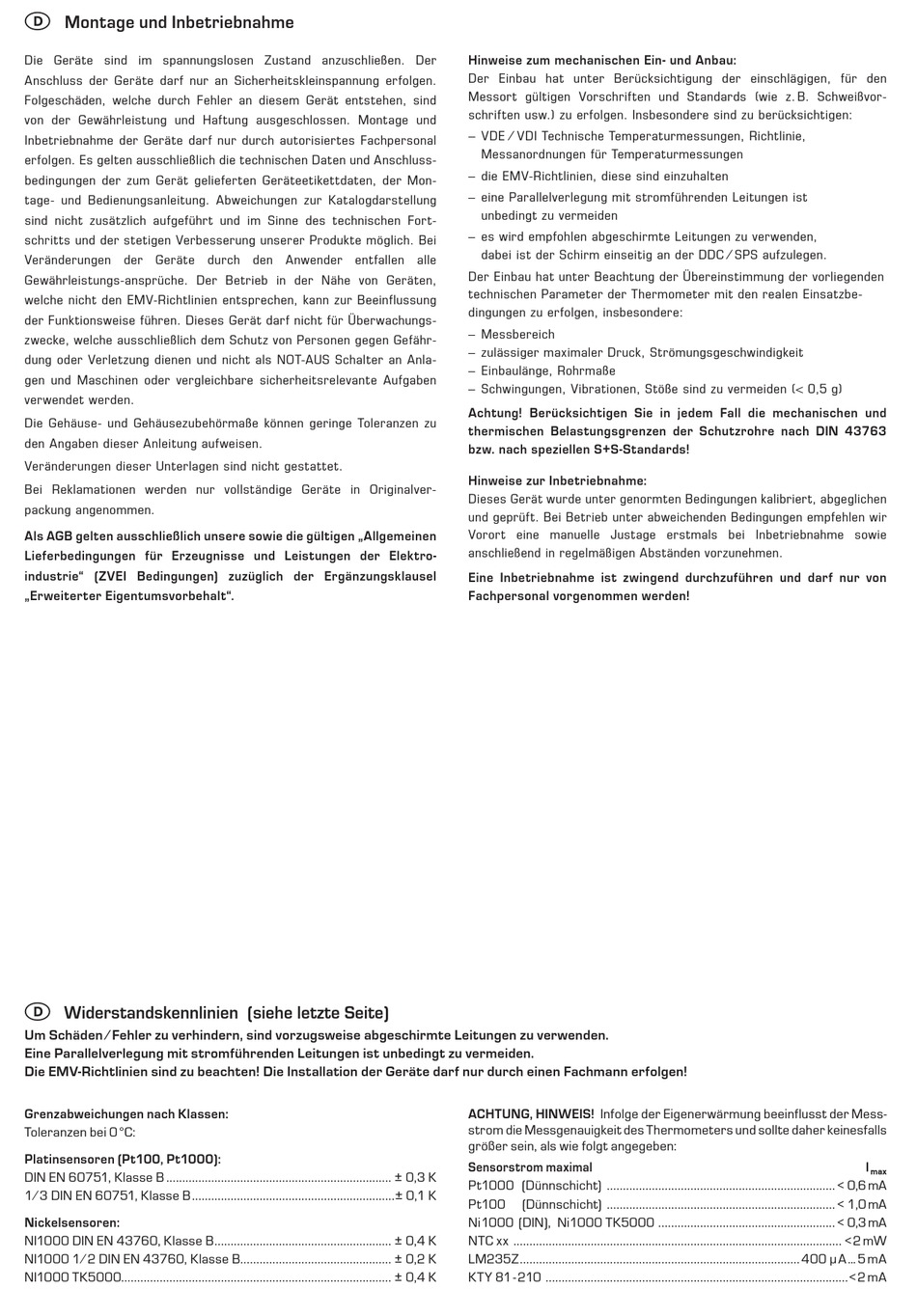

S+S REGELTECHNIK THERMASGARD ATF Bedienungs- Und Montageanleitung Seite 5

D
Montage und Inbetriebnahme
Die Geräte sind im spannungslosen Zustand anzuschließen. Der
Anschluss der Geräte darf nur an Sicherheitskleinspannung er folgen.
Folgeschäden, welche durch Fehler an diesem Gerät entstehen, sind
von der Gewährleistung und Haftung ausgeschlossen. Montage und
Inbetriebnahme der Geräte darf nur durch autorisiertes Fach personal
erfolgen. Es gelten ausschließlich die technischen Daten und Anschluss­
be dingungen der zum Gerät gelieferten Geräte etikettdaten, der Mon­
tage­ und Bedienungsanleitung. Abweichungen zur Katalog dar stellung
sind nicht zusätzlich auf geführt und im Sinne des technischen Fort­
schritts und der stetigen Verbesserung unserer Produkte möglich. Bei
Veränderungen der Geräte durch den Anwender entfallen alle
Gewährleistungs ­ an sprüche. Der Betrieb in der Nähe von Geräten,
welche nicht den EMV­Richtlinien entsprechen, kann zur Beeinflussung
der Funktionsweise führen. Dieses Gerät darf nicht für Überwachungs­
zwecke, welche ausschließlich dem Schutz von Personen gegen Gefähr­
dung oder Verletzung dienen und nicht als NOT­AUS Schalter an Anla­
gen und Maschinen oder vergleichbare sicherheitsrelevante Aufgaben
verwendet werden.
Die Gehäuse­ und Gehäusezubehörmaße können geringe Toleranzen zu
den Angaben dieser Anleitung aufweisen.
Veränderungen dieser Unterlagen sind nicht gestattet.
Bei Reklamationen werden nur vollständige Geräte in Original ver­
packung angenommen.
Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen
Lieferbedingungen für Erzeugnisse und Leistungen der Elektro-
industrie" (ZVEI Bedingungen) zuzüglich der Ergänzungsklausel
„Erweiterter Eigentumsvorbehalt".
D
Widerstandskennlinien (siehe letzte Seite)
Um Schäden ⁄ Fehler zu verhindern, sind vorzugs weise ab geschirmte Leitungen zu verwenden.
Eine Parallelverlegung mit strom führenden Leitungen ist unbedingt zu vermeiden.
Die EMV-Richtlinien sind zu beachten! Die Installation der Geräte darf nur durch einen Fach mann erfolgen!
Grenzabweichungen nach Klassen:
Toleranzen bei 0 °C:
Platinsensoren (Pt100, Pt1000):
DIN EN 60751, Klasse B ...................................................................... ± 0,3 K
1 ⁄ 3 DIN EN 60751, Klasse B ...............................................................± 0,1 K
Nickelsensoren:
NI1000 DIN EN 43760, Klasse B ....................................................... ± 0,4 K
NI1000 1 ⁄ 2 DIN EN 43760, Klasse B ............................................... ± 0,2 K
NI1000 TK5000 .................................................................................... ± 0,4 K
Hinweise zum mechanischen Ein- und Anbau:
Der Einbau hat unter Berücksichtigung der einschlägigen, für den
Messort gültigen Vorschriften und Standards (wie z. B. Schweiß vor­
schriften usw.) zu erfolgen. Insbesondere sind zu berücksichtigen:
– VDE ⁄ VDI Technische Temperaturmessungen, Richtlinie,
Mess an ordnungen für Temperaturmessungen
– die EMV­Richtlinien, diese sind einzuhalten
– eine Parallelverlegung mit stromführenden Leitungen ist
unbedingt zu vermeiden
– es wird empfohlen abgeschirmte Leitungen zu verwenden,
dabei ist der Schirm einseitig an der DDC ⁄ SPS aufzulegen.
Der Einbau hat unter Beachtung der Übereinstimmung der vorliegenden
technischen Parameter der Thermometer mit den realen Einsatzbe­
dingungen zu erfolgen, insbesondere:
– Messbereich
– zulässiger maximaler Druck, Strömungsgeschwindigkeit
– Einbaulänge, Rohrmaße
– Schwingungen, Vibrationen, Stöße sind zu vermeiden (< 0,5 g)
Achtung! Berücksichtigen Sie in jedem Fall die mechanischen und
thermischen Belastungsgrenzen der Schutzrohre nach DIN 43763
bzw. nach speziellen S+S-Standards!
Hinweise zur Inbetriebnahme:
Dieses Gerät wurde unter genormten Bedingungen kalibriert, abgeglichen
und geprüft. Bei Betrieb unter abweichenden Bedingungen empfehlen wir
Vorort eine manuelle Justage erstmals bei Inbetriebnahme sowie
anschließend in regelmäßigen Abständen vorzunehmen.
Eine Inbetriebnahme ist zwingend durchzuführen und darf nur von
Fachpersonal vorgenommen werden!
ACHTUNG, HINWEIS! Infolge der Eigenerwärmung beeinflusst der Mess-
strom die Mess genauigkeit des Thermometers und sollte daher keinesfalls
größer sein, als wie folgt angegeben:
Sensorstrom maximal
Pt1000 (Dünnschicht) ....................................................................... < 0,6 mA
Pt100 (Dünnschicht) ....................................................................... < 1,0 mA
Ni1000 (DIN), Ni1000 TK5000 ....................................................... < 0,3 mA
NTC xx ...................................................................................................... < 2 mW
LM235Z ....................................................................................... 400 µ A ... 5 mA
KTY 81 - 210 .............................................................................................. < 2 mA
I
max
