Монтаж и установка

Позиционный выключатель

Серия 8074/2

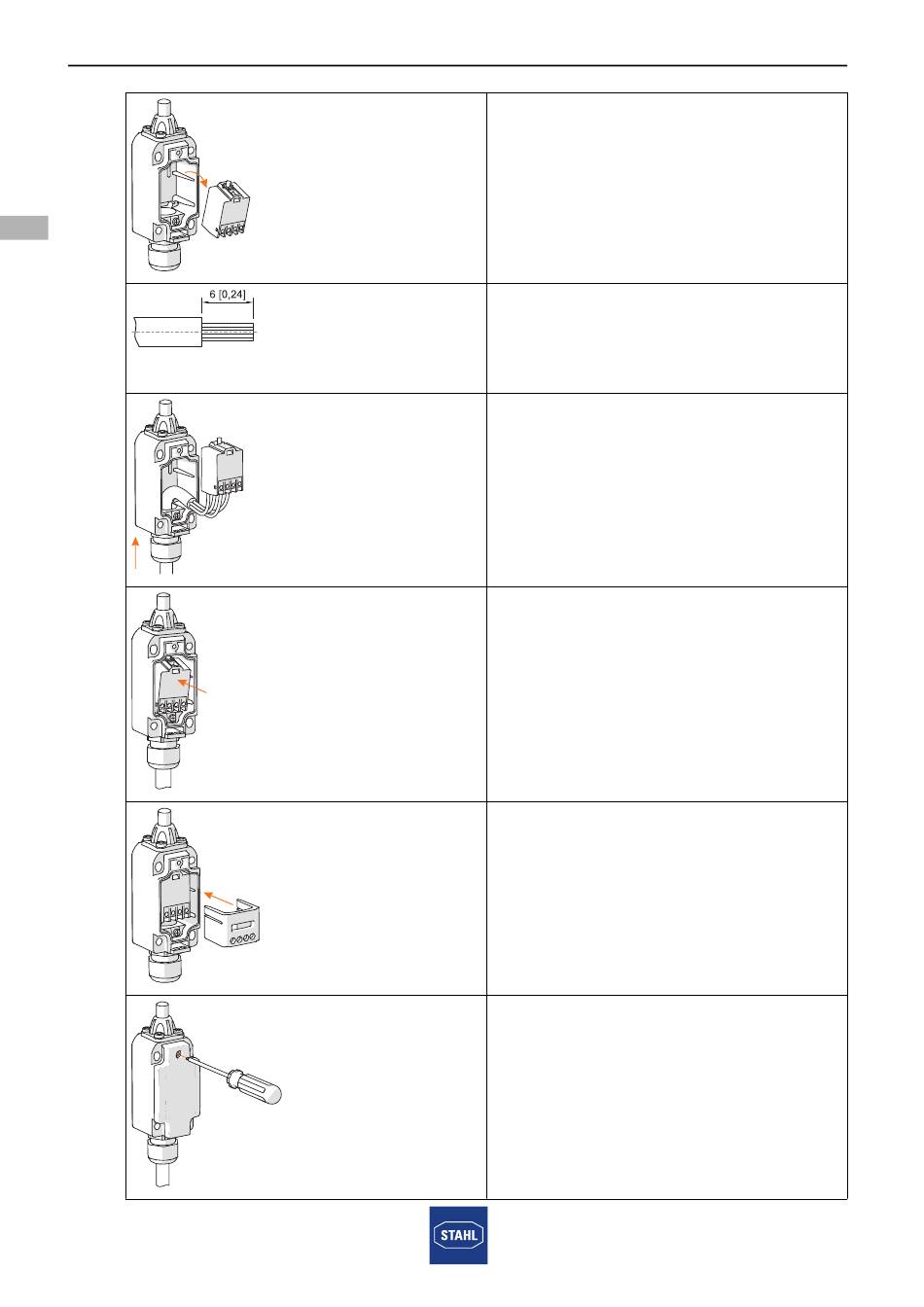

• Извлеките контактный блок.

19018E00

• Снимите изоляцию на участке

длиной 6 мм на соединительной

линии.

• При снятии изоляции избегайте

18599E00

повреждения проводов.

• Подключите соединительную

линию к клеммам на контактном

блоке, соблюдая момент затяжки

0,4 Нм.

• Подтяните изоляцию

соединительной линии до места

зажима.

19019E00

• Вставьте контактный блок в корпус.

19020E00

• Вставьте съемный модуль в

корпус.

19024E00

• Закройте корпус крышкой.

• Привинтите крышку корпуса с

моментом затяжки 1,5 ... 2 Нм

(используйте отвертку Torx T10).

19016E00

262224 / 807460300090

2019-10-25·BA00·III·ru·02
