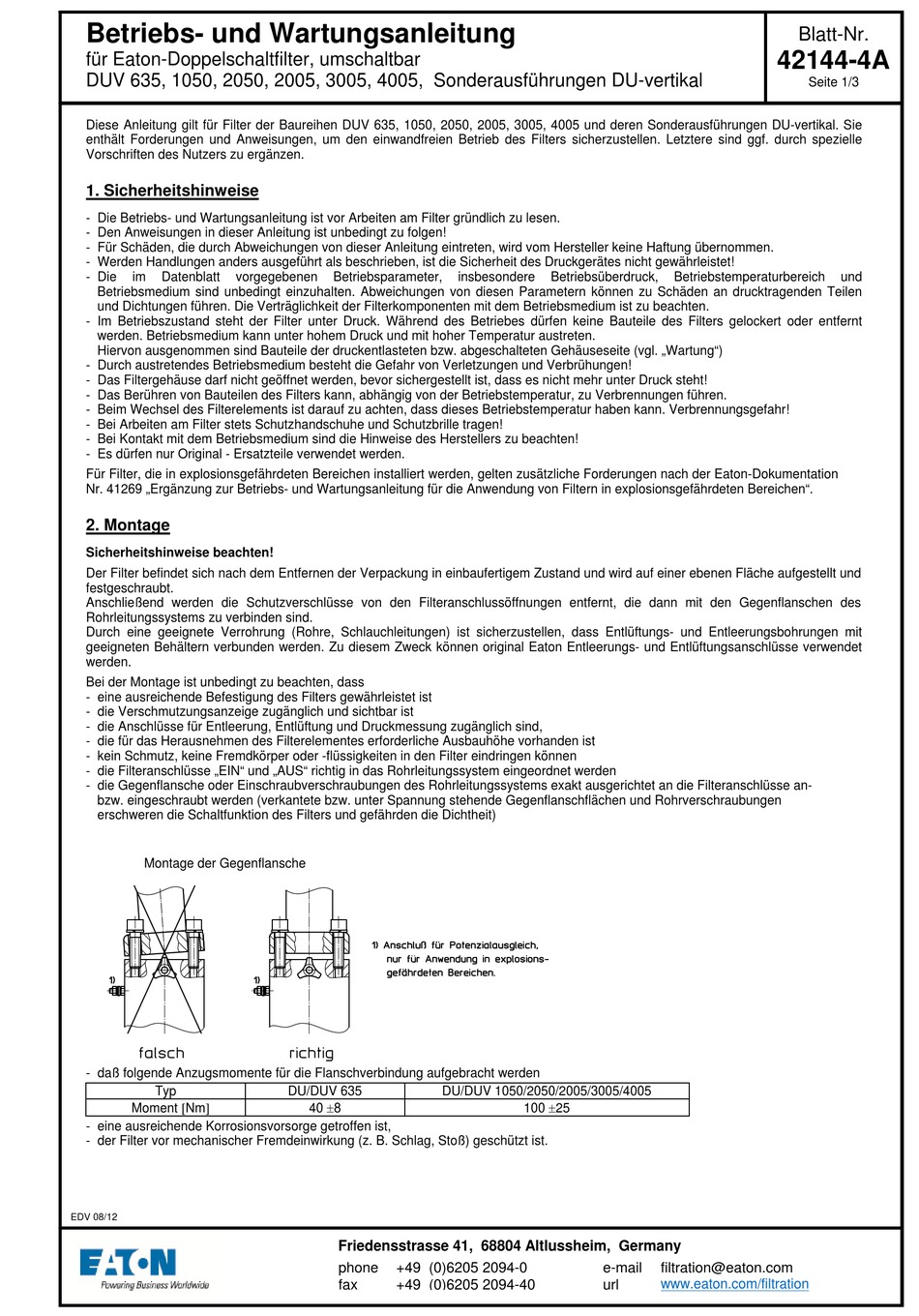

Betriebs- und Wartungsanleitung
für Eaton-Doppelschaltfilter, umschaltbar
DUV 635, 1050, 2050, 2005, 3005, 4005, Sonderausführungen DU-vertikal
Diese Anleitung gilt für Filter der Baureihen DUV 635, 1050, 2050, 2005, 3005, 4005 und deren Sonderausführungen DU-vertikal. Sie
enthält Forderungen und Anweisungen, um den einwandfreien Betrieb des Filters sicherzustellen. Letztere sind ggf. durch spezielle
Vorschriften des Nutzers zu ergänzen.
1. Sicherheitshinweise
- Die Betriebs- und Wartungsanleitung ist vor Arbeiten am Filter gründlich zu lesen.
- Den Anweisungen in dieser Anleitung ist unbedingt zu folgen!
- Für Schäden, die durch Abweichungen von dieser Anleitung eintreten, wird vom Hersteller keine Haftung übernommen.
- Werden Handlungen anders ausgeführt als beschrieben, ist die Sicherheit des Druckgerätes nicht gewährleistet!
- Die im Datenblatt vorgegebenen
Betriebsmedium sind unbedingt einzuhalten. Abweichungen von diesen Parametern können zu Schäden an drucktragenden Teilen
und Dichtungen führen. Die Verträglichkeit der Filterkomponenten mit dem Betriebsmedium ist zu beachten.
- Im Betriebszustand steht der Filter unter Druck. Während des Betriebes dürfen keine Bauteile des Filters gelockert oder entfernt
werden. Betriebsmedium kann unter hohem Druck und mit hoher Temperatur austreten.
Hiervon ausgenommen sind Bauteile der druckentlasteten bzw. abgeschalteten Gehäuseseite (vgl. „Wartung")
- Durch austretendes Betriebsmedium besteht die Gefahr von Verletzungen und Verbrühungen!
- Das Filtergehäuse darf nicht geöffnet werden, bevor sichergestellt ist, dass es nicht mehr unter Druck steht!
- Das Berühren von Bauteilen des Filters kann, abhängig von der Betriebstemperatur, zu Verbrennungen führen.
- Beim Wechsel des Filterelements ist darauf zu achten, dass dieses Betriebstemperatur haben kann. Verbrennungsgefahr!
- Bei Arbeiten am Filter stets Schutzhandschuhe und Schutzbrille tragen!
- Bei Kontakt mit dem Betriebsmedium sind die Hinweise des Herstellers zu beachten!
- Es dürfen nur Original - Ersatzteile verwendet werden.
Für Filter, die in explosionsgefährdeten Bereichen installiert werden, gelten zusätzliche Forderungen nach der Eaton-Dokumentation
Nr. 41269 „Ergänzung zur Betriebs- und Wartungsanleitung für die Anwendung von Filtern in explosionsgefährdeten Bereichen".
2. Montage
Sicherheitshinweise beachten!
Der Filter befindet sich nach dem Entfernen der Verpackung in einbaufertigem Zustand und wird auf einer ebenen Fläche aufgestellt und
festgeschraubt.
Anschließend werden die Schutzverschlüsse von den Filteranschlussöffnungen entfernt, die dann mit den Gegenflanschen des
Rohrleitungssystems zu verbinden sind.
Durch eine geeignete Verrohrung (Rohre, Schlauchleitungen) ist sicherzustellen, dass Entlüftungs- und Entleerungsbohrungen mit
geeigneten Behältern verbunden werden. Zu diesem Zweck können original Eaton Entleerungs- und Entlüftungsanschlüsse verwendet
werden.
Bei der Montage ist unbedingt zu beachten, dass
- eine ausreichende Befestigung des Filters gewährleistet ist
- die Verschmutzungsanzeige zugänglich und sichtbar ist
- die Anschlüsse für Entleerung, Entlüftung und Druckmessung zugänglich sind,
- die für das Herausnehmen des Filterelementes erforderliche Ausbauhöhe vorhanden ist
- kein Schmutz, keine Fremdkörper oder -flüssigkeiten in den Filter eindringen können
- die Filteranschlüsse „EIN" und „AUS" richtig in das Rohrleitungssystem eingeordnet werden
- die Gegenflansche oder Einschraubverschraubungen des Rohrleitungssystems exakt ausgerichtet an die Filteranschlüsse an-
bzw. eingeschraubt werden (verkantete bzw. unter Spannung stehende Gegenflanschflächen und Rohrverschraubungen
erschweren die Schaltfunktion des Filters und gefährden die Dichtheit)
Montage der Gegenflansche
- daß folgende Anzugsmomente für die Flanschverbindung aufgebracht werden
Typ
Moment Nm
- eine ausreichende Korrosionsvorsorge getroffen ist,
- der Filter vor mechanischer Fremdeinwirkung (z. B. Schlag, Stoß) geschützt ist.
EDV 08/12
Betriebsparameter, insbesondere
DU/DUV 635 DU/DUV 1050/2050/2005/3005/4005
40 8
Friedensstrasse 41, 68804 Altlussheim, Germany
phone +49 (0)6205 2094-0
fax +49 (0)6205 2094-40
Betriebsüberdruck, Betriebstemperaturbereich
100 25
