M2_1~2 : Slots M.2 (Touche M) - MSI B460M PRO-VDH Kurzanleitung

M2_1~2 : Slots M.2 (Touche M)

BAT1
⚠
Important
∙ La technologie Intel® RST supporte seulement un SSD M.2 PCIe avec une mémoire
UEFI ROM.
Intel® Optane™ Memory Ready pour le slot M2_2 uniquement.
∙

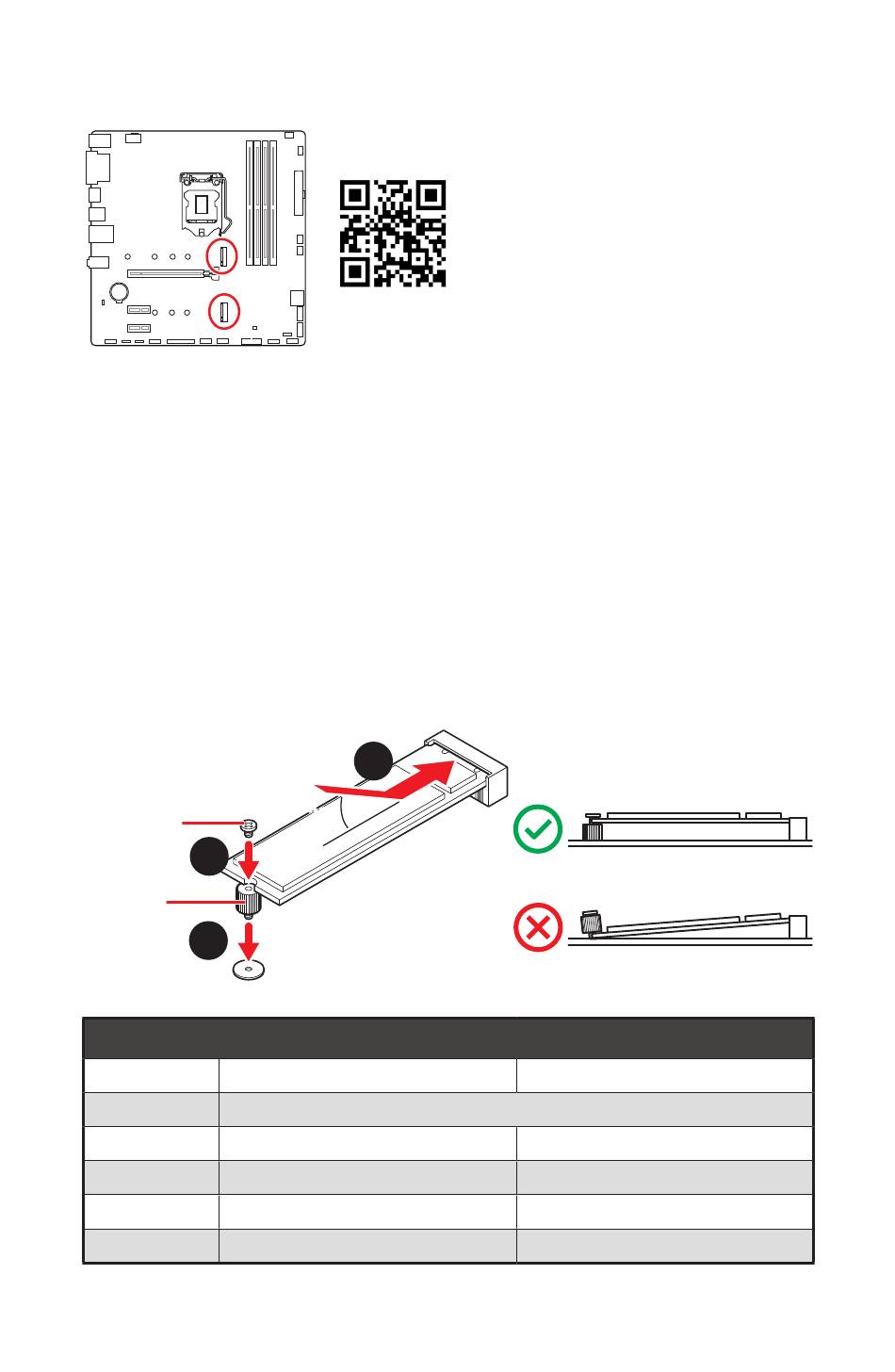

Installation du module M.2
1. Si nécessaire, déplacez l'entretoise de manière à l'adapter à la longueur du SSD
M.2.
2. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
3. Fixez le SSD M.2 avec une vis M.2 8.5H.
Vis 8.5H
3
Entretoise
1
M.2_1
M.2_2
SATA1
SATA2
SATA3
SATA4
(SATA : SSD M.2 SATA, PCIe : SSD M.2 PCIe, ✓ : disponible, ─ : indisponible)
14
Vue d'ensemble des composants
M2_1
M2_2
2
30º 30º
Tableau de combinaison M.2 / SATA
SATA
─
✓
✓
✓
⚽
Vidéo de démonstration
Référez-vous à la vidéo d'installation du
module M.2.
http://youtu.be/JCTFABytrYA
PCIe
PCIe
✓
✓
✓
✓
