PANTARHEI Hydro Wizard ECM 63 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Hydro Wizard ECM 63:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Hydro Wizard
ECM 63
®
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PANTARHEI Hydro Wizard ECM 63

Inhaltszusammenfassung für PANTARHEI Hydro Wizard ECM 63

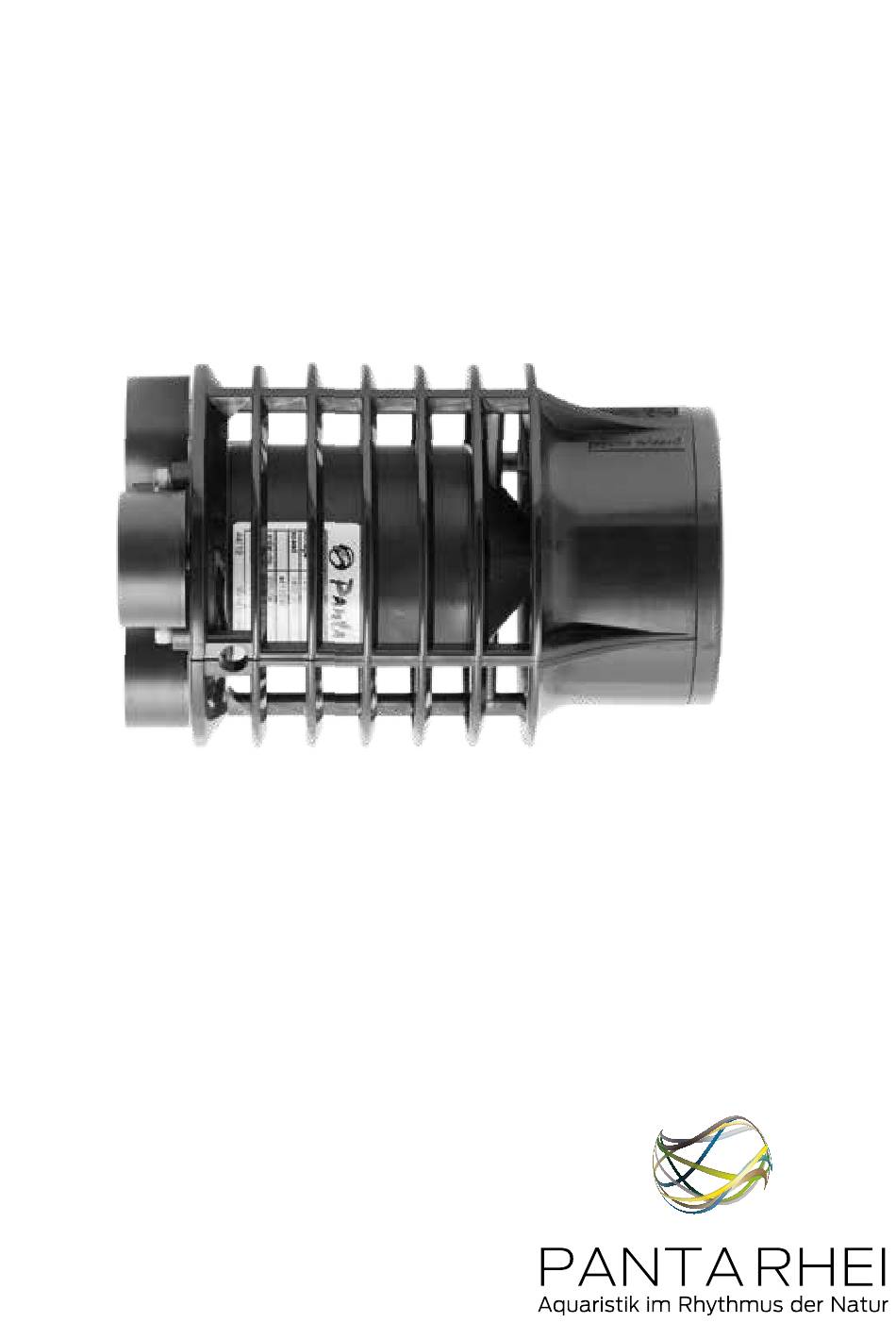

  • Seite 1 Hydro Wizard ECM 63 ® Bedienungsanleitung...
  • Seite 2 PANTA RHEI Aquaristik im Rhythmus der Natur Panta Rhei GmbH Geschäftsführer: Matthias Kählig Langen Hop 5 30900 Wedemark - Brelingen Telefon +49 (0) 5130-60 957 27 Fax +49 (0) 5130-60 957 26 MAIL: info@panta-rhei-aquatics.com WEB: www.panta-rhei.shop Version: 429645b Stand: 28.10.2019...
  • Seite 3 Hydro Wizard ® ECM 63...

  • Seite 5: Inhaltsverzeichnis

    Bedienungsanleitung Hydro Wizard ECM 63 ® Inhalt 01) Lieferumfang .............7 02) Sicherheitshinweise ........7 a) Allgemeine Sicherheitshinweise ......7 b) Schutz vor elektrischem Schlag ......10 03) Sicherheitshinweise zum Umgang mit den Magneten ..........11 04) Bestimmungsgemäße Verwendung und Anwendungsbereich ........12 05) Allgemeine Beschreibung ......13 a) Funktionsbeschreibung ..........13 06) Inbetriebnahme ..........14 a) Prüfen vor Inbetriebnahme ........
  • Seite 6 Bedienungsanleitung Hydro Wizard ECM 63 ® 12) Impellertausch ..........41 13) Fehlersuche ............42 14) Entsorgung und Umweltschutz ....43 15) Gewährleistung ..........44 a) Umfang der Gewährleistung ......44 b) Gewährleistungszeitraum ........44 c) Gewährleistungsausschluss ......44 16) Technische Daten ........46 a) Pumpenkennlinie ...........

  • Seite 7: Lieferumfang

    Bedienungsanleitung Hydro Wizard ECM 63 ® 01) Lieferumfang • Hydro Wizard ECM 63 ® • Steuerbox • Touchscreen-Stift • Netzteil • Netzkabel • Magnethalterung • Bedienungsanleitung 02) Sicherheitshinweise a) Allgemeine Sicherheitshinweise Schließen Sie das Gerät in Aquarien und in deren Schutzbereichen nur an eine Steckdose mit Fehlerstrom-Schut- zeinrichtung (FI-Schalter) mit einem Bemessungsstrom von nicht mehr als 30...
  • Seite 8 Bedienungsanleitung Hydro Wizard ECM 63 ® • Bei erkennbaren Beschädigungen an den Kabeln darf der Antrieb nicht betrieben wer- den. Versuchen Sie nicht, das Kabel selber zu reparieren. • Der Antrieb darf nicht am Kabel getragen oder gezogen werden. Das Kabel darf nicht zur Befestigung des Antriebs genutzt werden.
  • Seite 9 Bedienungsanleitung Hydro Wizard ECM 63 ® explosiven Flüssigkeiten ist nicht gestattet. Die Temperatur der Förderflüssigkeit darf nicht mehr als 35 °C betragen. • Die Einsatztemperatur des Gerätes liegt zwischen 5 °C und 35 °C. • Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder –...

  • Seite 10: Schutz Vor Elektrischem Schlag

    Bedienungsanleitung Hydro Wizard ECM 63 ® b) Schutz vor elektrischem Schlag Nach dem Aufstellen der Pumpe muss wäh- rend des Betriebes der Netzstecker jederzeit frei zugänglich sein. Bevor Sie Ihre neue Pumpe in Betrieb neh- men, lassen Sie fachmännisch prüfen, ob die: - Erdung, Nullung und Fehlerstrom- schutzschaltung nach den aktuellen...

  • Seite 11: Sicherheitshinweise Zum Umgang Mit Den Magneten

    Bedienungsanleitung Hydro Wizard ECM 63 ® 03) Sicherheitshinweise zum Umgang mit den Magneten • Die beiliegenden Magnete sind um ein Vielfa- ches stärker als zum Beispiel Pinnwandmag- neten. • Halten Sie die Magnete von Gegenständen fern, die empfindlich auf Magnetismus reagie- ren (z.B.

  • Seite 12: Bestimmungsgemäße Verwendung Und Anwendungsbereich

    Bedienungsanleitung Hydro Wizard ECM 63 ® 04) Bestimmungsgemäße Verwen- dung und Anwendungsbereich Der Hydro Wizard dient zum Erzeugen von lami- ® naren Strömungen in Aquarien. Energieeffizientes Umwälzen von Wasser ist hierbei seine Grund- funktion. „Totzonen“ können damit vermieden werden. Auch können Wellensimulationen gefah- ren werden, wobei Wellenhöhe und Wellenlänge einstellbar sind.

  • Seite 13: Allgemeine Beschreibung

    Bedienungsanleitung Hydro Wizard ECM 63 ® 05) Allgemeine Beschreibung Hydro Wizard ® 1. Magnet-Halterung 2. Motor 3. Korb 4. Impeller 5. Strömungsgleichrichter Steuerbox Netzteil a) Funktionsbeschreibung Durch die Drehung des Impellers wird ein Unter- druck erzeugt, der das Medium von hinten durch die Lamellen des Korbes ansaugt und –...

  • Seite 14: Inbetriebnahme

    Bedienungsanleitung Hydro Wizard ECM 63 ® 06) Inbetriebnahme a) Prüfen vor Inbetriebnahme • Ist ein FI-Schutzschalter vor das Gerät ge- schaltet? • Sind alle Kabel frei von Beschädigungen? Kabel dürfen weder geknickt ! • Ist der Strömungsgleichrichter montiert? Der Gleichrichter dient gleichzeitig als Eingriff- schutz.
  • Seite 15 Bedienungsanleitung Hydro Wizard ECM 63 ® 2. Installationsschritt: • Zur Fixierung der Pumpe nehmen Sie jetzt den kleinen Magneten und befestigen ihn an der Außenseite der Scheibe – an dem Punkt, an dem er mit der Magnet-Halte- rung der Innenseite der Scheibe auf- einander trifft.
  • Seite 16 Bedienungsanleitung Hydro Wizard ECM 63 ® • Die Pumpe muss im Betrieb vollständig von Wasser umspült werden. Der Antrieb sollte so weit unter der Wasseroberfläche montiert werden, dass im Betrieb keine Luft von der Oberfläche angesaugt wird. Achten Sie bitte darauf, dass sich bei Wellensimulationen die Höhe des Wasserspiegels ändert.
  • Seite 17 Bedienungsanleitung Hydro Wizard ECM 63 ® 3. Installationsschritt: • Verbinden Sie den Stecker der Pumpe (rechts) und den Stecker des Netzteiles (links) mit der Steuerbox. • Verbinden Sie nun das Netzkabel mit dem Netzteil und anschließend mit einer Steckdose. Wichtige Hinweise: •...
  • Seite 18 Bedienungsanleitung Hydro Wizard ECM 63 ®...

  • Seite 19: Bedienen Der Steuerung

    Bedienungsanleitung Hydro Wizard ECM 63 ® 07) Bedienen der Steuerung a) Die Bedienelemente des Hydro Wizard ® Die Bedienung des Hydro Wizard sollte mit dem ® beigelegten Touchscreen-Stift erfolgen. Alle Bedienflächen sind so ausgelegt, dass sie im Regelfall problemlos auch mit dem Finger bedien- bar sind.

  • Seite 20: Der Informations-Bildschirm

    Bedienungsanleitung Hydro Wizard ECM 63 ® b) Der Informations-Bildschirm Auf dem Informationsbildschirm, werden Informatio- nen über den Zustand des Hydro Wizard zur Verfü- ® gung gestellt. Im oberen Bildschirmbereich wird der aktuelle Be- triebsmodus angezeigt. In der Mitte befinden sich modusabhängige Anzeigen der wichtigsten Einstel- lungen.

  • Seite 21: Der Menü-Bildschirm

    Bedienungsanleitung Hydro Wizard ECM 63 ® Über die Drucktaste „MENU“ lässt sich das Einstel- lungsmenü aufrufen. Die Mitte des Informationsbildschirms dient als ver- steckte Schnellzugriffstaste, um die Einstellung zum ausgewählten Modus anzeigen zu lassen. Abbildung 3: Schnellzugriff auf Einstellungen c) Der Menü-Bildschirm Der Menü-Bildschirm dient dazu, die Einstellungen am Hydro Wizard darzustellen und auszuwählen.
  • Seite 22 Bedienungsanleitung Hydro Wizard ECM 63 ® Die Mitte zeigt die verfügbaren Untermenüs. Das mittlere der angezeigten Einstellungen und Unterme- nüs ist ausgewählt. Die Auswahl lässt sich über die beiden Pfeiltasten in der Mitte des unteren Bildschirmrandes verschieben. Mit der Taste am rechten Bildschirmrand wechseln Sie in das Untermenü, mit der linken mittleren Taste gelangen Sie zum übergeordneten Menü.

  • Seite 23: Der Änderungs-Bildschirm

    Bedienungsanleitung Hydro Wizard ECM 63 ® d) Der Änderungs-Bildschirm Der Änderungs-Bildschirm wird zum Ändern der meisten Einstellungen verwendet. Bildschirm Wert erhöhen Wert Anzeige verlassen Wert vermindern Abbildung 6: Änderungs-Bildschirm Im linken mittleren Bereich wird der aktuelle Wert angezeigt. Jeweils ober- und unterhalb befinden sich Tasten, die den aktuellen Wert um den kleinstmögli- chen Schritt nach oben bzw.

  • Seite 24: Menüstruktur

    Bedienungsanleitung Hydro Wizard ECM 63 ® e) Menüstruktur Hauptmenü Modus Einstellungen Modus abhängig Pause Start Dauer Schnellzugriff Reinigung Automatisch Dauer Manuell Vernetzung Master Slave Sync Gerät Uhrzeit Datum Sprache Tooltip Dimmung Passwort Aktivieren Passwort Drehung Wiederanlauf Reset Info Abbildung 7: Menüstruktur mit originalen Display-Einstellungen...
  • Seite 25 Bedienungsanleitung Hydro Wizard ECM 63 ® Einstellungen Strömung Abbildung 8: Einstellungen im Strömungsmodus Einstellungen Strömung A Strömung B Zeit A Zeit B Zeit A-B Zeit B-A Frequenz finden / Sendersuchlauf Phasenversatz Abbildung 9: Einstellungen im Wellenmodus, Eingabemodus Zeit Einstellungen Neues Intervall Intervall 1 Intervall 2 ansehen...

  • Seite 26: Betrieb

    Bedienungsanleitung Hydro Wizard ECM 63 ® f) Betrieb Der erste Start/Initialisierung Nach dem ersten Anlegen der Netzspannung müs- sen Sprache, Uhrzeit und Datum eingestellt werden. Diese Einstellungen können später im Menü- punkt „Gerät“ geändert werden. Auswahl des Betriebsmodus Eine Wahl des Betriebsmodus ist im Hauptmenü un- ter dem Punkt „Modus“...
  • Seite 27 Bedienungsanleitung Hydro Wizard ECM 63 ® So können Sie die Veränderung der Strömung am besten beobachten. Ein Anhalten des Hydro Wizard ist durch Wahl einer ® Strömung von 0%, oder über die „STOP“-Taste im Menü- und Info-Bildschirm möglich. Verändern Sie die Strömung langsam von einem niedrigen auf einen höheren Wert und prüfen Sie dabei, ob die Strömung eine für Ihr Becken angemessene Stärke einhält.
  • Seite 28 Bedienungsanleitung Hydro Wizard ECM 63 ® Strömung B Strömung A Zeit A Zeit B-A Phase Zeit A-B Zeit B Aktuelle Strömung Abbildung 11: Informations-Bildschirm im Wellenmodus Der Parameter „Zeit A-B“ definiert die Länge der Rampe beim Wechsel von „Strömung A“ nach „Strömung B“.
  • Seite 29 Bedienungsanleitung Hydro Wizard ECM 63 ® Betrieb im Profilmodus Der Profilmodus dient dazu, Wellen- und Strömungs- modus automatisch zu starten bzw. anzuhalten. Dabei können Wellen und Strömungen für jedes Zeitintervall individuell vorgegeben werden. Zu der Funktionalität des Wellen- und Strö- mungs-Modus lesen Sie bitte die Kapitel „Betrieb im Wellenmodus“...
  • Seite 30 Bedienungsanleitung Hydro Wizard ECM 63 ® Vernetzung über Panta Rhei CAN-Bus Um mehrere Steuerboxen im Verbund betreiben zu können, müssen diese wie folgt verbunden werden: 1. Entfernen Sie die Schutzkappen von den Panta Rhei CAN-Bus- Buchsen. 2. Verbinden Sie nacheinander jeweils ein Gerät mittels einem optional erhältlichen Bus-Kabel mit dem nächsten.
  • Seite 31 Bedienungsanleitung Hydro Wizard ECM 63 ® Ist ein Gerät als Master konfiguriert, so wird dies im Informations-Bildschirm durch eine Krone in der Uhr signalisiert. Abbildung 12: Master-Symbol in der Uhr Wird ein Gerät als Slave betrieben, so übernimmt es bei Verbindung automatisch die aktuelle Strö- mungsleistung des Masters.
  • Seite 32 Bedienungsanleitung Hydro Wizard ECM 63 ® Anwendungs-Beispiele: Die folgenden Beispiele sind der Einfachheit halber mit jeweils zwei Hydro Wizard ausgeführt. Anwen- ® dungen mit einer wesentlich höheren Stückzahl sind natürlich auch kein Problem. Das Panta Rhei CAN-Bussystem gewährleistet hier eine einfache Installation.
  • Seite 33 Bedienungsanleitung Hydro Wizard ECM 63 ® Hin- und rücktreibende Welle: In diesem Beispiel soll durch einen entgegen gesetzten Betrieb zweier Hydro Wizard eine ® Welle erzeugt werden. Hierbei soll Hydro Wizard ® A in der ersten Hälfte der Zeit mit 100% Strömung laufen und anschließend Hydro Wizard B in der ®...

  • Seite 34: Gezeitensteuerung

    Bedienungsanleitung Hydro Wizard ECM 63 ® Zeit B-A für alle gleich ist. Für die jeweiligen Einzel- werte sind bei Beachtung dieser Vorschrift unter- schiedliche Werte möglich. Gezeitensteuerung: In diesem Beispiel soll eine Gezeitensteuerung realisiert werden. Hierbei soll Hydro Wizard ® von 00:01 bis 06:00 Uhr, Hydro Wizard B von ®...
  • Seite 35 Bedienungsanleitung Hydro Wizard ECM 63 ® Benötigte Einstellungen: Hydro Wizard A: Vernetzung  Master ® Modus  Profil Einstellungen  Neues Intervall Start  00:01 Ende  06:00 Strömung  100% Hydro Wizard B: Vernetzung  Sync ® Modus  Profil Einstellungen ...

  • Seite 36: Reinigungsfunktion

    Bedienungsanleitung Hydro Wizard ECM 63 ® 08) Reinigungsfunktion Die Reinigungsfunktion ist über das Hauptmenü zu erreichen. Die Reinigungsfunktion dient dazu, z.B. Teile von Wasserpflanzen, die sich im Hydro Wizard verfan- ® gen haben, zu lösen. Hierzu wird der Hydro Wizard für kurze Zeit in ent- ®...

  • Seite 37: Fütterungspause

    Bedienungsanleitung Hydro Wizard ECM 63 ® 09) Fütterungspause Die Fütterungspause dient dazu, den Hydro Wizard ® anzuhalten und nach einer bestimmten Zeitdauer automatisch wieder weiterlaufen zu lassen (z.B. zur Fütterung). Die Pausenfunktion ist über das Hauptmenü zu erreichen. Es ist möglich, die Pause zu starten, zu stoppen und die Dauer der Pause zu wählen.

  • Seite 38: Geräte Einstellungen

    Bedienungsanleitung Hydro Wizard ECM 63 ® 10) Geräte Einstellungen Im Hauptmenüpunkt „Gerät“ lassen sich Einstellun- gen für die Bedienung und Optik des Bedienbild- schirmes setzen. Der Menüpunkt „Tooltip“ dient zur Aktivierung der Anzeige von erweiterten Informationen zu ausge- wählten Menüinhalten. Tooltips werden am unteren Bildschirmrand eingeblendet.
  • Seite 39 Bedienungsanleitung Hydro Wizard ECM 63 ® Der Menüpunkt „Sprache“ dient dazu die Sprache zu ändern. Der Menüpunkt „Scalierung“ dient dazu den ma- ximalen Strömungswert abzusenken und an das Becken anzupassen. Dieses ist insbesondere im Master-Slave Betrieb zu verwenden um die Strö- mungsverteilung im Becken zu optimieren.

  • Seite 40: Wartung Und Reinigung

    Bedienungsanleitung Hydro Wizard ECM 63 ® 11) Wartung und Reinigung Der Hydro Wizard ist weitgehend wartungsfrei. ® Sollte es zu einer höheren Stromaufnahme über die Zeit kommen, hat sich wahrscheinlich Kalk in den Gleitlagern abgelagert. Je nach Wasserzusammensetzung ist eine mehr oder weniger starke Ablagerung zu erwarten.

  • Seite 41: Impellertausch

    Bedienungsanleitung Hydro Wizard ECM 63 ® 12) Impellertausch Warnung: Beim Impellertausch immer vor- her den Netzstecker ziehen! Der Gleichrichter ist mittels eines Ba- jonett-Verschlusses am Korb befestigt. Nach Drehen im Uhrzeigersinn kann er nach vorne herausgezogen werden. Zum Wechseln des Impellers benötigen Sie einen Innen- sechskantschlüssel...

  • Seite 42: Fehlersuche

    Bedienungsanleitung Hydro Wizard ECM 63 ® 13) Fehlersuche Problem Möglicher Grund Lösung Pumpe läuft nicht an Kein Strom • Netzstecker einstecken • Sicherungen überprüfen Drehzahlregulierung der Bedienungsanleitung der Steuerung steht auf „0“ Steuerung lesen Der Impeller ist blockiert • Antrieb vom Netz nehmen •...

  • Seite 43: Entsorgung Und Umweltschutz

    Bedienungsanleitung Hydro Wizard ECM 63 ® 14) Entsorgung und Umweltschutz Gerät darf nicht dem normalen Hausmüll beigefügt, sondern muss fachgerecht entsorgt werden. Wenden Sie sich bitte an Ihren kommunalen Entsorger. [RICHTLINIE 2002/96/EG].

  • Seite 44: Gewährleistung

    Bedienungsanleitung Hydro Wizard ECM 63 ® 15) Gewährleistung a) Umfang der Gewährleistung Diese begrenzte Gewährleistung gilt ab Kaufda- tum für alle neu erworbenen Produkte der Firma Panta Rhei GmbH für den regulären Eigenbedarf und nicht für den Wiederverkauf erworben wur- den.
  • Seite 45 Bedienungsanleitung Hydro Wizard ECM 63 ® der stillschweigenden Zusagen nicht zulässig, so dass diese Begrenzung für Sie unter Umständen keine Gültigkeit hat. Die Panta Rhei GmbH ist nicht zum Umtausch von Produkten verpflichtet, die nicht in den Geltungsbereich dieser begrenz- ten Gewährleistung fallen.

  • Seite 46: Technische Daten

    Bedienungsanleitung Hydro Wizard ECM 63 ® 16) Technische Daten a) Pumpenkennlinie...

  • Seite 47: Antriebsdaten

    Bedienungsanleitung Hydro Wizard ECM 63 ® b) Antriebsdaten Hydro Wizard ECM 63 ® Nenneingangsspannung 100-240 V~, 50/60Hz max. Leistungsaufnahme 120 W min. Drehzahl 500 U/min max. Drehzahl 1.800 U/min max. Fördermenge 51.000 l/h max. Mediengeschwindigkeit 3,3 m/s axiale Schubkraft ~25 N max.

  • Seite 48: Abmessungen

    Bedienungsanleitung Hydro Wizard ECM 63 ® c) Abmessungen Alle Angaben sind in mm dargestellt: Steuerbox...

  • Seite 49: Anschlussmaße

    Bedienungsanleitung Hydro Wizard ECM 63 ® d) Anschlussmaße Die Bohrungen an der Rückseite des Hydro Wizard dürfen nicht verdeckt werden. © Verwenden sie am besten den Adapterring 11053221 oder den verstellbaren Halter 429786 aus dem Zubehör!

  • Seite 50: Optionales Zubehör

    Bedienungsanleitung Hydro Wizard ECM 63 ® 17) Optionales Zubehör • Schnellwechselhalterung (Best.-Nr. 429821) • Adapterring (Best.-Nr. 11053221) • Verstellbarer Halter (Best.-Nr. 429786) • Gleichrichter lang (Best.-Nr. 428815) • Distanzstück (Best.-Nr. 11054593) • Standfuß (Best.-Nr. 429806) • Wabenkorb (Best.-Nr. 11053125) • Filteraufsatz (Best.-Nr. 11052166) •...

  • Seite 51: Ersatzteile

    Bedienungsanleitung Hydro Wizard ECM 63 ® 18) Ersatzteile • Einzelmagnet (Best.-Nr. 428230) • Gleichrichter kurz (Best.-Nr. 428199) • Impeller (Best.-Nr. 428200) • Netzkabel EU (Best.-Nr. 429642) Alle Ersatzteile für den Hydro Wizard erhalten Sie ® direkt bei der Panta Rhei. Für weitere Informationen sprechen Sie gern unse- re Außendienstmitarbeiter an oder informieren Sie sich unter:...
