Instalar En El Soporte Adaptador Modelo Plp De Peerless - peerless-AV PP740 Anbringung Und Zusammenbau

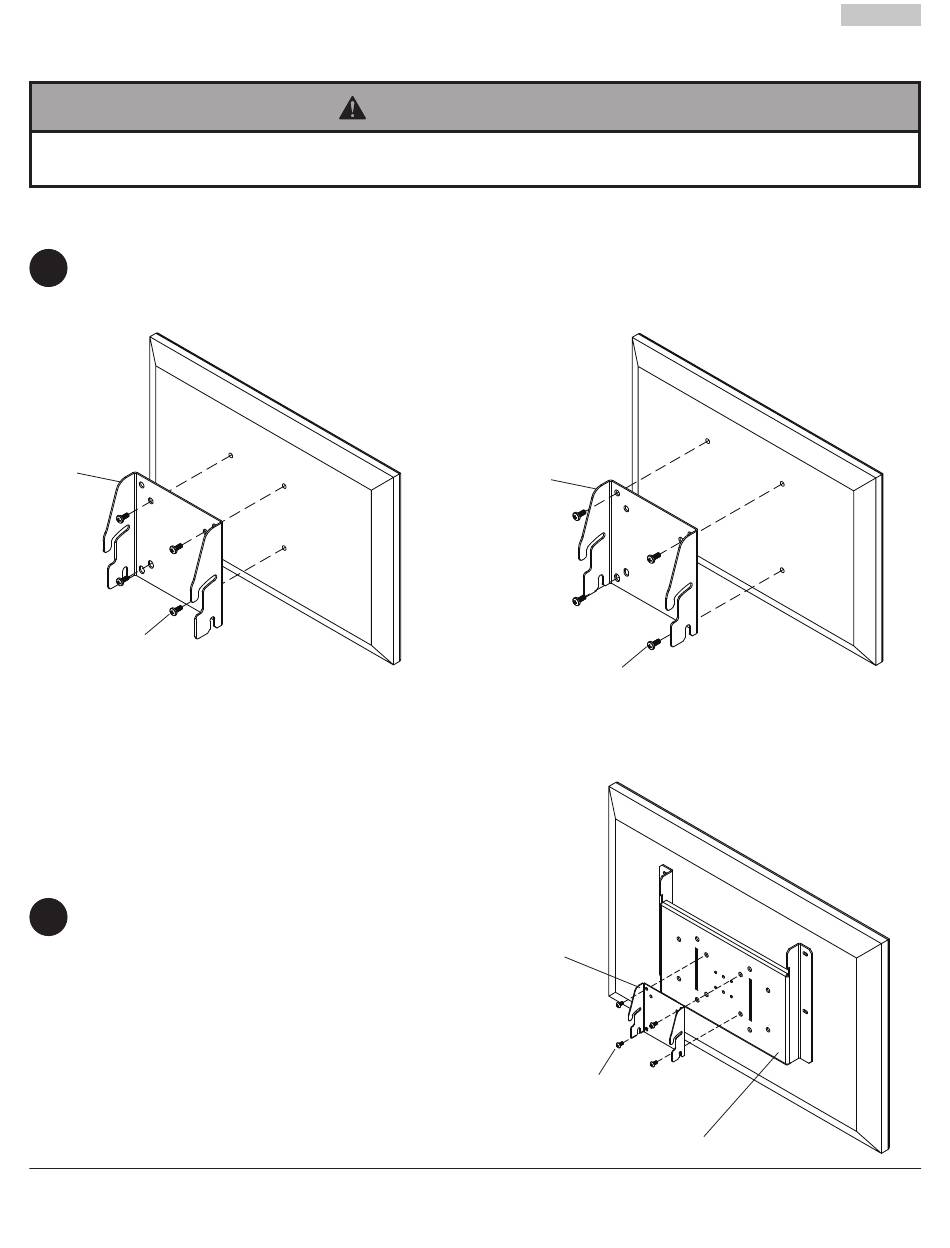

Fijación del soporte de gancho a pantallas con configuraciones de montaje
VeSA® 75 ó 100
• Si no se les da tres vueltas completas a los tornillos en los insertos de la pantalla o si los tornillos topan fondo y la placa
adaptadora todavía no está firme, se podría dañar la pantalla o el producto podría no funcionar bien.
eN eL CASo De LA CoNFIGURACIÓN De
MoNTAJe VeSA® 75:
Escoja un patrón de agujeros, como se muestra
3
abajo. Fije el soporte de gancho (K) a la parte
trasera de la pantalla usando cuatro tornillos de
M4 x 10 mm (e), como se muestra abajo.
K
e
Para ver una tabla de las pantallas compatibles, consulte la lista de interface de pantallas en nuestra página web
www.peerlessmounts.com o llame a servicio al cliente para preguntar sobre el soporte adaptador del modelo LC o
PLP para una pantalla en específico (no evaluados por UL).
PARA INSTALAR eN eL SoPoRTe ADAPTADoR MoDeLo PLP De PeeRLeSS
NoTA: Consulte la hoja de instrucciones del
soporte adaptador modelo PLP para saber cómo
fijar el soporte adaptador a la pantalla.
NoTA: Se incluyen los tornillos de M5 x 10 mm con
el soporte adaptador modelo PLP.
Fije el soporte de gancho (K) al soporte adaptador
3
usando cuatro tornillos de M5 x 10 mm.
ADVeRTeNCIA
eN eL CASo De LA CoNFIGURACIÓN De
MoNTAJe VeSA® 100:
Escoja un patrón de agujeros, como se muestra
abajo. Fije el soporte de gancho (K) a la parte
trasera de la pantalla usando cuatro tornillos de
M4 x 10 mm (e), como se muestra abajo.
K
K
TORNILLO M5 x 10 MM
SOPORTE ADAPTADOR GENÉRICO
19 de 46
e
PUBLICADO: 01-15-08 HOJA #: 095-9282-7 02-27-14
Español
