5.2

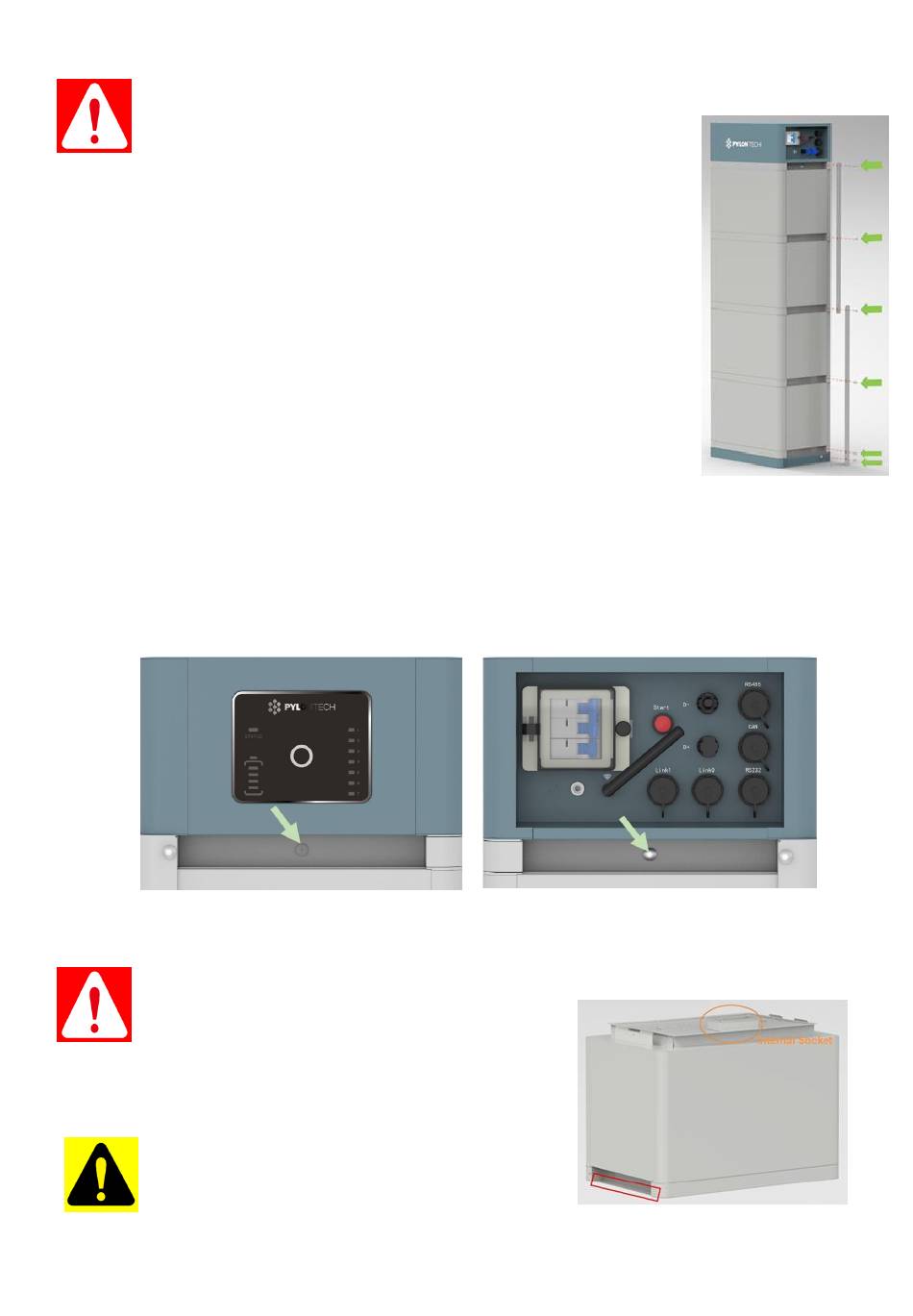

Ersatz der Hauptkomponente

Gefahr: Die Force-H2-V2 ist ein Hochspannungs-Gleichstromsystem, das nur von
qualifizierten und autorisierten Personen bedient werden darf.
Gefahr: Vor dem Austausch der Hauptkomponente muss die
Stromversorgung der Wartungsbatterie
abgeschaltet werden. Stellen Sie sicher, dass die
Klemmen D+ und D- stromlos sind. Der Vorgang
des Abschaltens ist in Kapitel 3.6.5 beschrieben.
5.2.1

Auswechseln des Batteriemoduls

5.2.1.1 Laden Sie das vorhandene Modul voll auf (SOC 100%).
Stellen Sie sicher, dass das neue Batteriemodul ebenfalls 100 %
beträgt.
5.2.1.2 Schalten Sie die Stromversorgung des gesamten
Batteriestrangs aus. Vergewissern Sie sich, dass die Klemmen
D+ und D- stromlos sind. Der Abschaltvorgang wird in Kapitel 3.5.4
beschrieben.
5.2.1.3 Demontieren Sie das D+ und D- Stromkabel, das
Kommunikationskabel und das Erdungskabel.
5.2.1.4 Demontieren Sie die Befestigungsschrauben des Steuermoduls auf der linken
und rechten Seite. Und demontieren Sie die Metallhalterungen.
5.2.1.5 Verschieben Sie das Steuermodul und jedes Batteriemodul nacheinander.
Gefahr: Wenn die Batterie zusammen mit dem
Sockel angeschlossen ist, wird die interne
Buchse weiterhin mit Hochspannungs-
Gleichstrom von den seriell angeschlossenen
Batteriemodulen versorgt (das Batteriemodul
kann nicht ausgeschaltet werden).
Griff oberhalb der rot markierten Einfassungen
der beiden Seiten
dieser Batteriemodule und des Steuermoduls
(BMS).
Vorsicht! Wenn die Hände unter der rot markierten Seite sind, werden sie verletzt.
