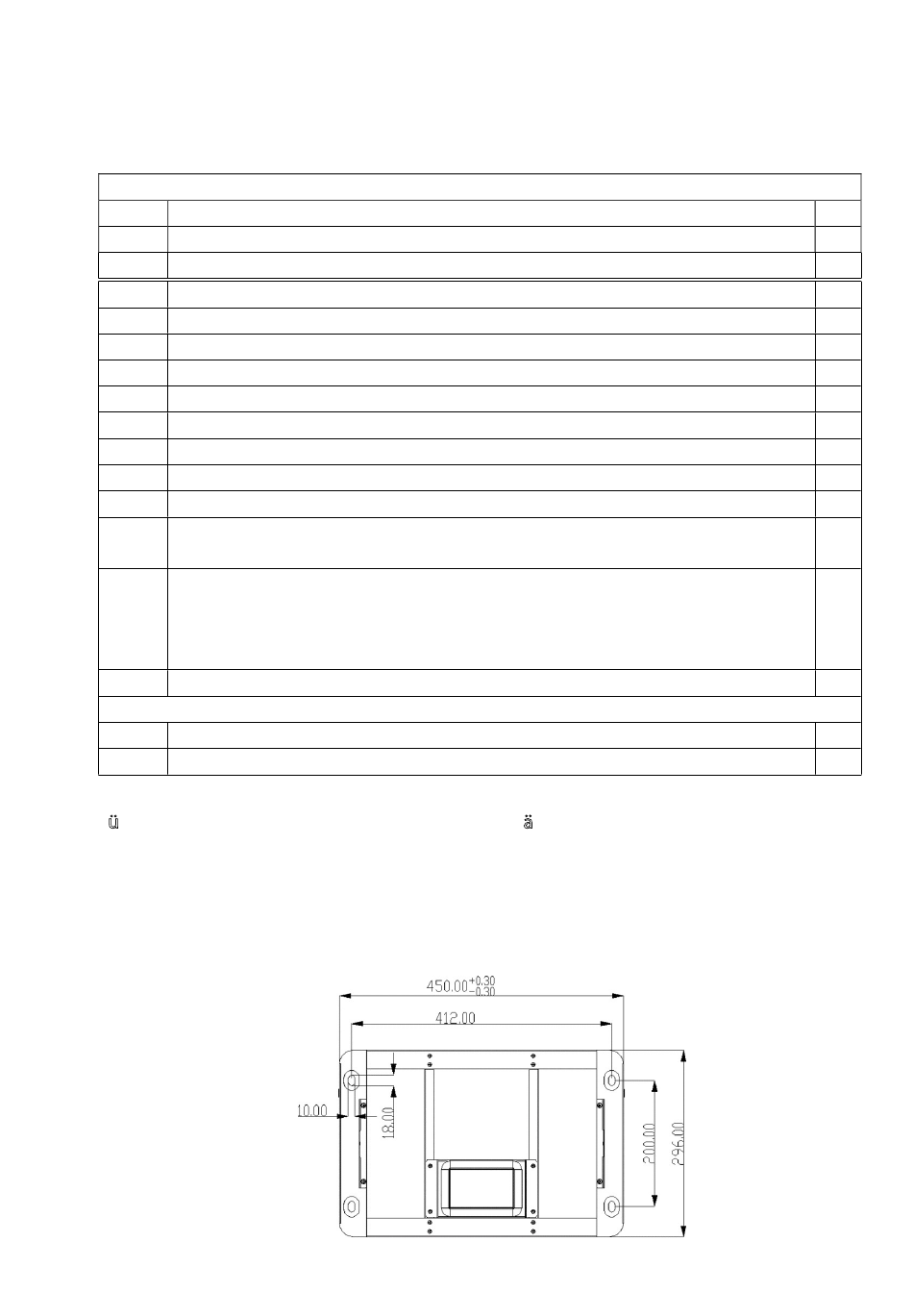

3.4.4 Packliste

FC 0500M -40S -V2 Batteriesteuergerät
Artikel Beschreibung
1 FC0500M -40S -V2 Batteriesteuergerät
2 Kraft-H2-Keller (450*296*40, mm)
3 EPE-Schaum
4 3M schwarzes externes Kommunikationskabel (RJ45 - M19)
5 3M DC+ rotes externes Stromkabel (8AWG)
6 3M DC- schwarzes externes Stromkabel (8AWG)
7 1M gelb-grünes Erdungskabel (10AWG)
8 M4-Schrauben für Befestigungsbügel
9 M8-Schrauben zur Befestigung des Kellers
10 Produkthandbuch
11 Garantieschein
660 mm Halterung
12
Für den Einbau von bis zu 2 Batteriemodulen
622 mm Halterung
13
In Kombination mit der 660mm Halterung für die Installation von bis zu 4
Modulen;
siehe Installationsbild unten;
14 1,5 m schwarzes internes Kommunikationskabel (RJ45)
FH9637M Akku-Modul
1 FH9637M Akku-Modul
2 EPE-Schaum
Für die Installa�on des Force-H2-V2 sind keine zusätzlichen Kits erforderlich.
3.4.5 Montage und Installa�on des Sockels
Der Sockel muss mit 4 Stück M8×80 Fundamentbolzen auf dem Fundament befestigt
werden. Ba�erie Rack Keller Löcher Bitmap (Einheit: mm):
25/48
St.
1
1
2
2
1
1
1
14
4
1
1
2
2
1
1
2
