Kommunikationsterminal (RS485 / CAN / RS232/Link0/Link1)
RS485 Kommunikationsterminal: (RJ45 Port) folgt dem MODBUS 485 Protokoll, für die
Kommunikation zwischen Batteriesystem und Wechselrichter.
CAN-Kommunikationsterminal: (RJ45-Anschluss) folgt dem CAN-Protokoll, für die
Kommunikation zwischen Batteriesystem und Wechselrichter.
RS232-Kommunikationsterminal: (RJ45-Anschluss) für Hersteller oder professionelle
Techniker zur Fehlersuche oder Wartung. Der Pin1&2 (12Vdc+/-) ist für das Sunny
Boy Storage Enable Line Design bestimmt.
Link0/Link1 Kommunikationsterminal: （RJ45-Anschluss）für Multigruppenbetrieb
nur die Verbindung vom ersten BMS-Link 1 zum zweiten BMS-Link 0, dann vom
zweiten BMS-Link 1 zum dritten BMS-Link 0 (falls vorhanden), bis hin zum letzten
BMS-Link 0 verwenden. Das BMS mit Link Port 0 EMPTY wird als Master String
definiert, der die weitere Kommunikation mit dem Wechselrichter oder der oberen
Steuerung übernimmt.
Für den Betrieb mehrerer Gruppen stellen Sie bitte zunächst sicher, dass die
Kommunikationskabel zwischen mehreren BMS ordnungsgemäß zwischen Link 1
und Link 0 angeschlossen sind, bevor Sie die Anlage in Betrieb nehmen.

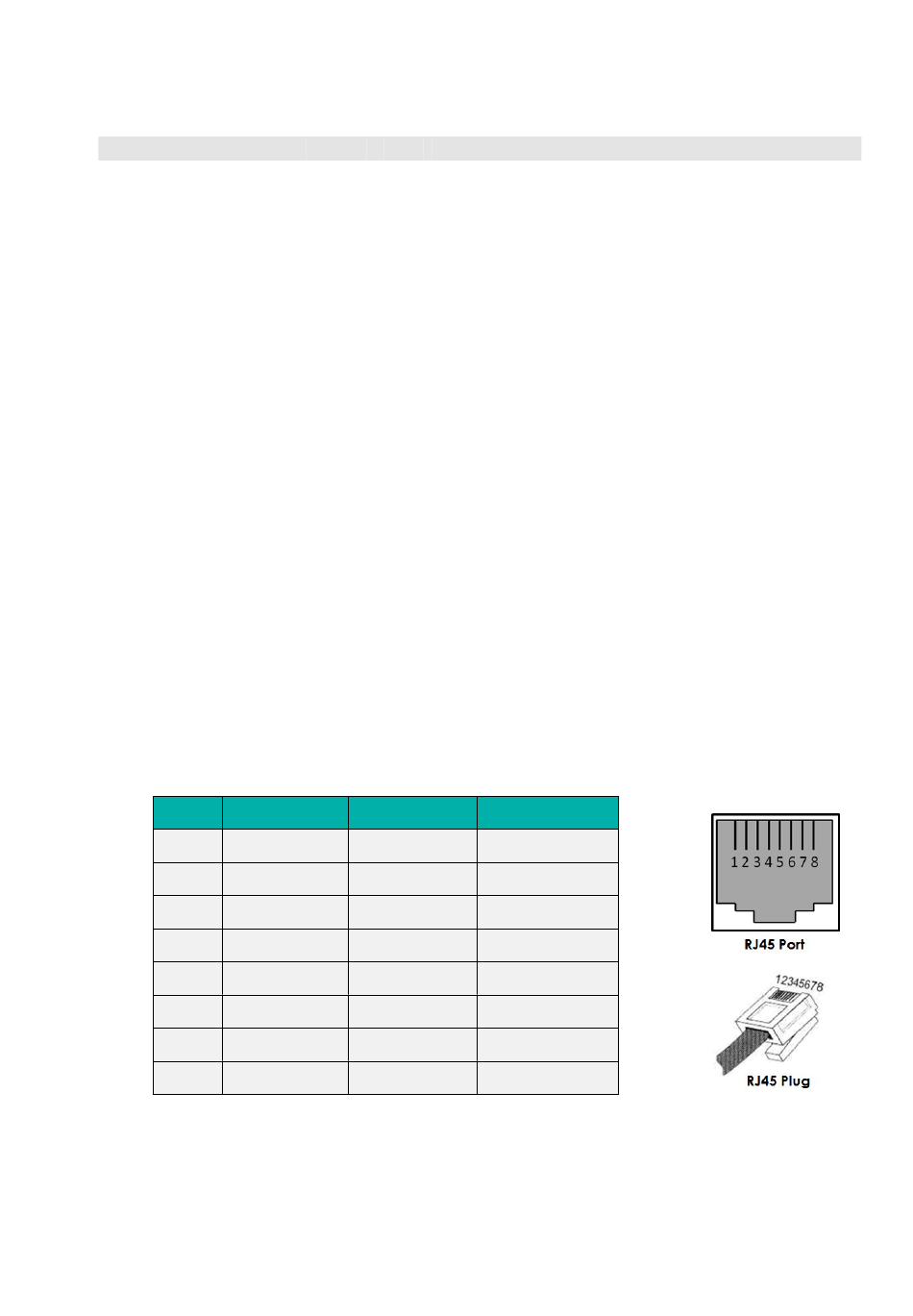

2.2.4 Definition des RJ45-Anschlusspins
CAN
Nein.
1
2 GND
3
4 CANH
5 CANL
6
7
8
* Die Pins 1 und 2 (12Vdc IN+/ 12Vdc IN-) sind für das Design der SMA-Freigabeleitung vorgesehen.
RS485
--- ---
---
--- ---
---
---
--- ---
--- RS485A
--- RS485B
20/48
RS232
12Vdc IN+*
12Vdc IN-*
TX
---
---
RX
---
GND
