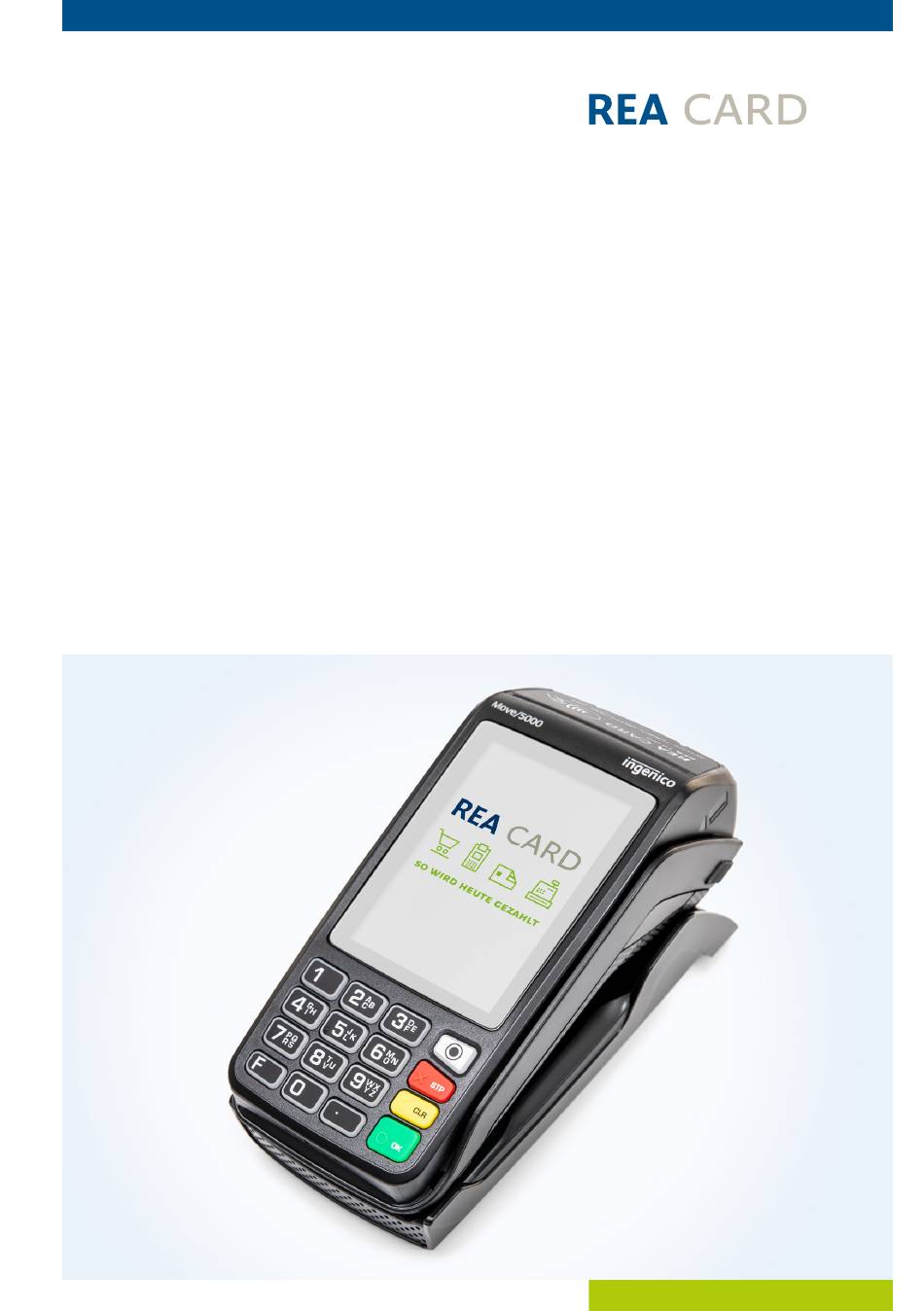

Kurzanleitung
Die ersten Schritte mit Ihrem
neuen mobilen REA T9 flex

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für REA Card REA T9 flex

  • Seite 1 Kurzanleitung Die ersten Schritte mit Ihrem neuen mobilen REA T9 flex...
  • Seite 2: Die Komponenten Ihres Rea T9 Flex Oberseite

    Die Komponenten Ihres REA T9 flex Oberseite Druckerabdeckung mit Kontaktlosleser (NFC) Magnetkartenleser Touchdisplay Funktionstasten Stop-Taste Korrekturtaste Bestätigungstaste Menü-Taste Chipkartenleser...
  • Seite 3: Unterseite

    Unterseite Buchse für Ladeschale Steckverbindung Akku Akku Hebelbefestigung Akku SIM-Steckplatz Ladeschale COM0 Ethernet- Anschluss Anschluss RS232 Anschluss Kassenschnittstelle Steckernetzteil sind optionale Anschlüsse bei der Ladeschale Bluetooth...
  • Seite 4: Zeichenerklärung

    Zeichenerklärung Anweisungen für Kassierer (Fett: Tastatureingabe) Zusätzliche Informationen Anweisungen im Display (Kursiv: Display-Meldung) Warnhinweise Anweisungen für Karteninhaber Check-Liste...
  • Seite 5: Inhaltsverzeichnis

    Inhalt ������������������������������������������������������������������ 1. Installation ����������������������������������� 1.1 Einlegen / Wechseln des Akkus �������������������������������������������������������������� 1.2 Ladeschale ������������������������������������ 1.3 Terminal ein- und ausschalten �������������������������������������������������������������� 2. Statusanzeige �������������������������������������������������������������������������� 3. Allnet �������������������������������������������������� 4. Menü und Funktionen ������������������������������������������������������������� 4.1 Hauptmenü ������������������������������������������ 4.2 Direktwahl Favoritenmenü ����������������������������������������� 4.3 Direktwahl Transaktionsart ���������������������������������������������������������...
  • Seite 6: Installation

    1. Installation Stellen Sie das Terminal auf eine saubere, ebene Oberfläche außerhalb sehr heißer oder feuchter Bereiche, geschützt vor Vibrationen und elektromagnetischer Strahlung (z. B. Warensicherungs- systeme). Lösen Sie nur Schrauben oder Abdeckungen, die im Handbuch beschrieben sind. Schützen Sie das Gerät vor Feuchtigkeit und Flüssigkeiten, ggf. mit einer Abdeckung, z.
  • Seite 7: Ladeschale

    1.2 Ladeschale Öffnen Sie die Abdeckung auf der Unterseite der Ladeschale und stecken das Kabel vom Steckernetzteil in den Anschluss Die Ladeschale ist in zwei Ausführungen verfügbar: Mit Mobilfunk oder WLAN-Verbindung dient die Ladeschale der ordentlichen Ablage und dem Aufl aden. Bei der Variante »BT« (Bluetooth) erfolgt die Netzwerkverbindung des Terminals über den Ethernetanschluss an der Ladeschale.
  • Seite 8: Allnet

    Symbol Bedeutung Mobilfunk T-Mobile D 16:23 T-Mobile D 02/01/2019 WLAN Bluetooth 16:23 Datum / Uhrzeit 02/01/2019 Akku 3. Allnet Je nach Modellvariante ist Ihr Terminal für WLAN und Mobilfunk nutzbar. Werksseitig ist bereits alles vorbereitet. SIM-Karte und WLAN-Router werden in der Regel konfiguriert ausgeliefert. Die Umschaltung zwischen Mobilfunk und WLAN erfolgt manuell: Display zeigt das LOGO Menütaste F dreimal drücken...
  • Seite 9: Menü Und Funktionen

    Das Favoritenmenü erreichen Die Transaktionsarten erreichen Sie aus dem Grundzustand Sie aus dem Grundzustand Sie aus dem Grundzustand (REA Card Logo) durch durch Drücken einer beliebigen durch Drücken einer beliebigen zwei maliges Drücken der Taste und anschließend der Taste und anschließend der Menü...
  • Seite 10: Die Wichtigsten Funktionen

    5. Die wichtigsten Funktionen 5.1 Zahlung durchführen Display zeigt das LOGO beliebige Taste drücken Display zeigt Betragseingabe Zahlung Betrag eingeben und grüne OK-Taste drücken Im Display werden die Einsatzmöglichkeiten der Karte angezeigt. Bitte die Karte gemäß Display stecken, vorhalten oder durchziehen. Das Terminal führt nun den Zahlvorgang mit der Karte durch. Je nach Karte und hinterlegten Vorgaben ist gegebenenfalls eine PIN-Eingabe erforderlich.
  • Seite 11: Gutschrift Mit Kreditkarte

    5.3 Gutschrift mit Kreditkarte Die Gutschrift wird immer dann durchgeführt, wenn kein Storno möglich ist. Ein Storno kann nicht mehr nach einem Kassenschnitt der Zahlung durchgeführt werden oder wenn eine Teilerstattung der ursprünglichen Zahlungen erfolgen soll. Display zeigt das LOGO Menütaste F dreimal drücken Display zeigt Funktionscode 3 eingeben und grüne OK-Taste drücken...
  • Seite 12: Kassenschnitt

    Tutorial 5.5 Kassenschnitt Führen Sie täglich am Tagesende die Funktion Kassenschnitt durch. Erst dann werden die getätigten Umsätze für den Zahlungsverkehr freigegeben und können Ihrem Konto zugebucht werden. Display zeigt das LOGO Menütaste F dreimal drücken Display zeigt Funktionscode 4 eingeben und grüne OK-Taste drücken Display zeigt Händler Passwort 12345 eingeben und grüne OK-Taste drücken Sie erkennen die erfolgreiche Durchführung des Kassenschnittes am Belegausdruck mit...
  • Seite 13: Reinigung

    Entsorgung oder ggf. Recycling und Wieder verwendung gewährleisten. Die ordnungsgemäße Entsorgung dieses Gerätes erfolgt nicht über die Restmüll- tonne, sondern über REA Card oder durch Abgabe in einer der dafür vorgesehenen kommunalen Sammelstellen (nur Kaufgeräte). Damit tragen Sie zum Schutz der...
  • Seite 14 REA Card GmbH Teichwiesenstraße 1 D-64367 Mühltal T: +49 / (0)6154 / 638-200 F: +49 / (0)6154 / 638-192 info@rea-card.de www.rea-card.de Service-Hotline T: +49 / (0)6154 / 638-152 hotline@rea-card.de Art.Nr.: 047.400.004 © REA Card GmbH 01/2023...
