DE
WARNHINWEISE ZUM LADEN DER AKKUS
WARNUNG: Unaufmerksamkeit oder falscher
Gebrauch des Produktes in Zusammenhang mit den
folgenden Warnungen kann zu Fehlfunktionen, elektrischen
Störungen, große Hitzeentwicklung, FEUER, und tötlichen
Verletzungen und Sachbeschädigungen führen.
• Lassen Sie das Netzgerät, Ladegerät und Akku niemals
unbeaufsichtigt während des Betriebes.
• Versuchen Sie niemals tiefentladene, beschädigte oder
nasse Akkus zu laden.
• Die Stromversorgung muss durch Schutzkleinspannung
(Safety Extra Low Voltage SELV) erfolgen.
• Laden Sie niemals Akkupacks, die aus verschiedenen
Zellentypen bestehen.
• Lassen Sie niemals Kinder unter 14 Jahren Akkus laden.
• Laden Sie niemals Akkus in extremer Hitze oder Kälte oder
in direkter Sonneneinstrahlung.
• Laden Sie keine Akkus dessen Kabel beschädigt, punktiert
oder gekürzt ist.
• Schließen Sie niemals das Ladegerät an wenn das Kabel
punktiert oder gekürzt ist.
• Schließen Sie niemals das Ladegerät an eine 12 Volt
Autobatterie bei laufenden Motor an.
• Versuchen Sie niemals das Ladegerät auseinander zu bauen
oder ein beschädigtes Ladegerät in Betrieb zu nehmen.
• Schließen Sie nie das Ladegerät an an eine AC und eine DC
Stromquelle gleichzeitig an.
• Schließen Sie niemals den DC Eingang an eine AC
Stromquelle an.
• Benutzen Sie ausschließlich wiederaufl adbare Akkus die
für das Laden mit diesem Ladegerät auch geeignet sind.
• Überprüfen Sie immer den Akku vor dem Laden.
• Halten Sie den Akku fern von Materialien die von Hitze
beeinflußt werden können.
LADEN DES FAHRZEUG-AKKUS
Befolgen Sie die Anweisungen des Herstellers Ihres
Ladegeräts, um den Fahrzeug-Akku ordnungsgemäß zu laden.
ACHTUNG: Verwenden Sie nur Ladegeräte, die für
das Laden des gewählten Akkutyps ausgelegt sind.
Die Verwendung eines falschen Ladegeräts oder eine
falsche Ladeeinstellung kann dazu führen, dass der Akku
brennt oder explodiert.

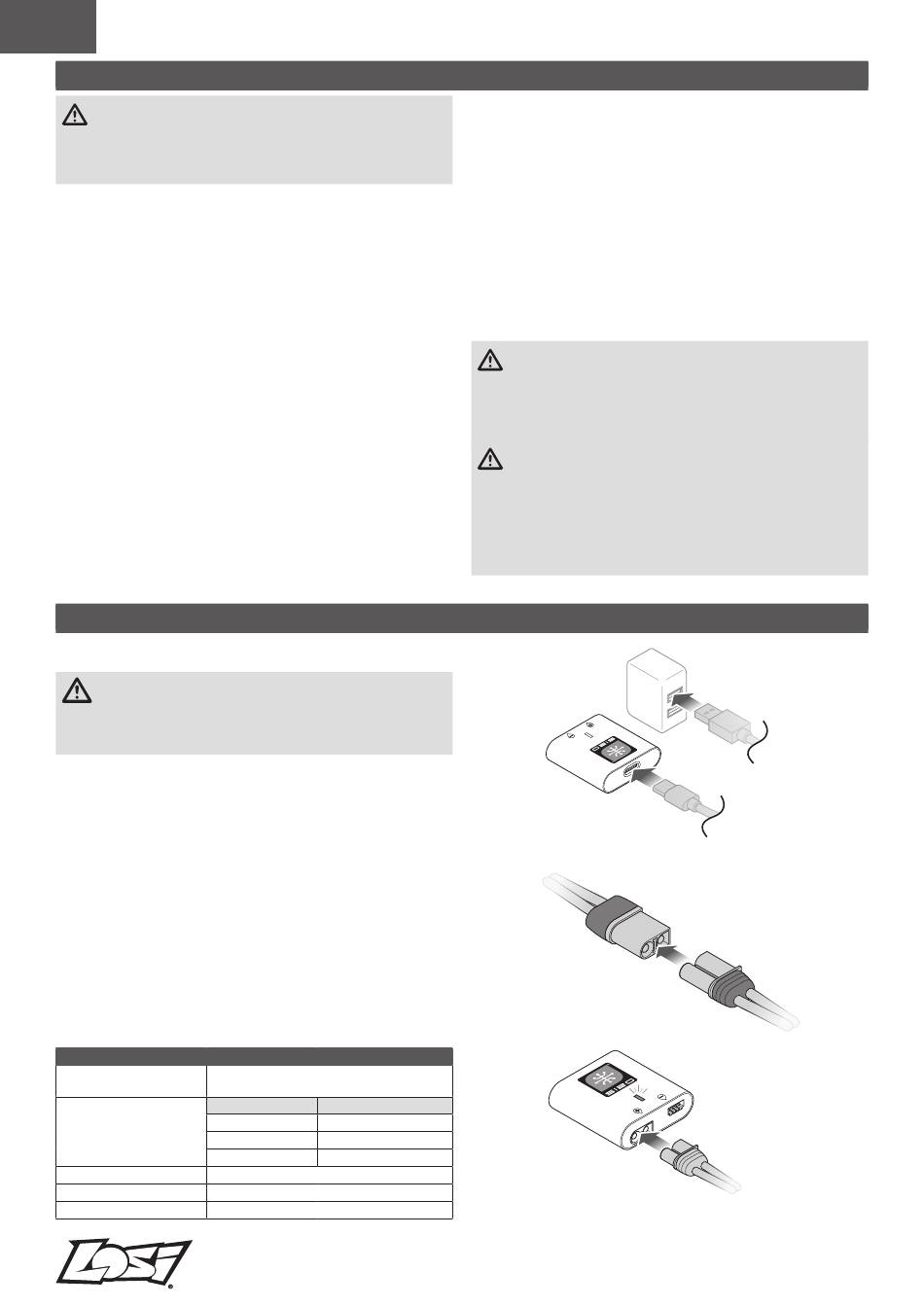

BENUTZUNG DES MITGELIEFERTEN S120 SMART CHAR-
GERS (NUR PRO CIRCUIT VERSION, LOS06002)
1. Schließen Sie das S120-Ladegerät an einen USB-
Netzadapter an.
2. Schließen Sie das Smart-Akkukabel an den IC5/IC3-
Adapter an.
3. Schließen Sie den IC3-Adapter an den Ladeanschluss
des S120-Ladegeräts an.
TIPP: Um den Ladevorgang zu unterbrechen, kann der
Akku jederzeit vom Ladegerät getrennt werden.
4. Den Status des Ladegeräts entnehmen Sie bitte der
Tabelle mit den LED-Anzeigen.
5. Wenn der anormale Ladevorgang abgeschlossen
ist, leuchtet eine rote LED. Befolgen Sie die
Verfahrensschritte, um sicherzustellen, dass der richtige
Anschluss zum Laden des Akkus verwendet wird.
WICHTIG: Bei Akkus, die nicht vom Smart-Typ sind,
leuchtet die LED rot und der S120 wird den Akku nicht
erkennen oder aufladen.
LED-Anzeige
Einschalten –
USB 5 V/1 A, 5 V/2 A: Weiße LED
Kein Akku angeschlossen
USB Quick Charge 2.0/3.0: Blaue LED
Akkukapazität Violettfarbene LED
LiPo 2S- und 3S
Unter 25 %
Spektrum Smart-
25 % – 75 %
Akku
76% – 99%
Laden abgeschlossen Grüne LED (durchgängig)
Firmware-Aktualisierung Rot-grün-blau blinkende LED
Fehler
Rote LED (durchgängig)
• Beobachten Sie immer den Ladevorgang und halten einen
Feuerlöscher zu jeder Zeit bereit.
• Beenden Sie sofort den Ladevorgang wenn der Akku
zu heiß zum Anfassen werden sollte, oder seine Form
(anschwellen) verändert.
• Schließen Sie erst das Ladekabel am Ladegerät an
und dann den Akku, um ein verpolen der Anschlüsse zu
vermeiden. Trennen Sie die Verbindung nach dem Laden in
umgekehrter Reihenfolge.
• Schließen Sie immer die positiven roten (+) Anschlüsse
und negativen schwarzen (–) Anschlüsse korrekt an.
• Trennen Sie nach dem Laden den Akku vom Ladegerät
und lassen das Ladegerät zwischen den Ladevorgängen
abkühlen.
• Laden Sie immer in gut belüfteten Bereichen.
• Beenden Sie bei Fehlfunktionen sofort alle Prozesse und
kontaktieren Horizon Hobby.
maximalen Ladestrom. Laden Sie niemals nicht-geeignete
Akkus oder Akkus im falschen Mode. Falsch- oder
Fehlbedienung kann zu großer Hitze, Feuer oder tödlichen
Verletzungen führen.
Ladegerätes übereinstimmen und die Einstellungen des
Ladegerät korrekt eingestellt sind. Ein Nichtbfefolgen kann
zu großer Hitze und weiteren Fehlfunktionen führen, die zu
Personen- oder Sachschäden führen können. Bitte
kontaktieren Sie Horizon Hobby oder einen autorisierten
Händler wenn Sie Fragen zur Akkukompatibilität haben.
Einmaliges Blinken
Zweimaliges Blinken
Dreimaliges Blinken
20
WARNUNG: Lassen Sie niemals das Ladegerät
unbeaufsichtigt. Überschreiten Sie niemals den
ACHTUNG: Bitte stellen Sie immer sicher, dass die
verwendeten Akkus mit den Spezifikationen des
1
2
3
