BOG HOG
INSTRUCTION MANUAL
BEDIENUNGSANLEITUNG
MANUEL D'UTILISATION
MANUALE DI ISTRUZIONI

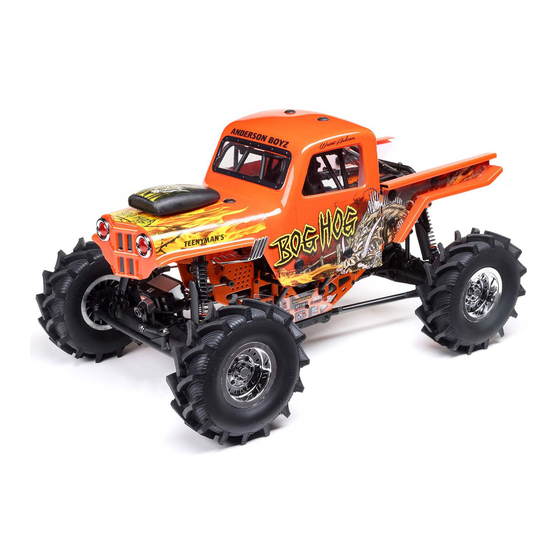

BOG HOG / KING SLING 4WD MEGA TRUCK RTR
KING SLING
Scan the QR code and select the Manuals & Support tab from the
product page for the most up-to-date information.
Scannen Sie den QR-Code und wählen Sie auf der Produktseite die
Registerkarte Handbücher und Unterstützung, um die aktuellsten
Informationen zu erhalten.
Scannez le code QR et sélectionnez l'onglet Manuals and Support sur
la page du produit pour obtenir les informations les plus récentes.
Scannerizzare il codice QR e selezionare la scheda Manuali e Supporto
dalla pagina del prodotto per le informazioni più aggiornate.
Before operating this vehicle, please read all
printed materials thoroughly. Horizon Hobby is not
responsible for inadvertent errors in this manual.
BOG HOG
KING SLING
LOS04024T2
LOS04024T1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Horizon Hobby LOSI BOG HOG SLING 4WD MEGA TRUCK RTR
Inhaltszusammenfassung für Horizon Hobby LOSI BOG HOG SLING 4WD MEGA TRUCK RTR
- Seite 1 Scannerizzare il codice QR e selezionare la scheda Manuali e Supporto dalla pagina del prodotto per le informazioni più aggiornate. INSTRUCTION MANUAL Before operating this vehicle, please read all printed materials thoroughly. Horizon Hobby is not BEDIENUNGSANLEITUNG responsible for inadvertent errors in this manual. MANUEL D’UTILISATION...
-
Seite 2: Inhaltsverzeichnis
Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung. -
Seite 3: Spektrum Smart-Technologie
Weitere Informationen erhalten Sie unter www.SpektrumRC.com. WASSERFESTES FAHRZEUG MIT SPRITZWASSERGESCHÜTZER ELEKTRONIK Ihr neues Horizon Hobby Fahrzeug wurde mit einer Kombination von wasserfesten und spritz- • Fahren in nasser Umgebung kann die Lebenszeit des Motors reduzieren, da dieses den wassergeschützen Komponenten ausgestattet, die den Betrieb des Fahrzeuges unter nassen Motor stark beansprucht. -
Seite 4: Einsetzen Des Akku
Optionale Installation des Optionale Installation des Kurz-Akkus: Standard-Akkus: EINSETZEN DES AKKU Entfernen Sie den Schaumstoffblock und platzieren Akku in Standardlänge mit Sie den Kurz-Akku in der Position des niedrig zusätzlichen Akku-Querklemmen. gelegten Schwerpunkts und sichern Sie sie mit den 1. Unter dem Überrollkäfig sind vier Gehäuseklemmen angebracht, die die Karosserie Akku-Klemmen. -
Seite 5: Spmsr315 Empfänger
EINSETZEN DER SENDERBATTERIEN Für den Betrieb sind 4 AA Batterien erforderlich. 1. Nehmen Sie die Batterieklappe vom Sender ab. 2. Setzen Sie die Batterien wie abgebildet ein. 3. Setzen Sie die Batterieklappe wieder auf. ACHTUNG: Entfernen Sie niemals Batterien aus dem Sender, während das Modell eingeschaltet ist. -
Seite 6: Steuerungsrichtungstest
STEUERUNGSRICHTUNGSTEST Stellen Sie das Fahrzeug auf einen Ständer, der das Fahrgestell unterstützt, sodass die Räder während der Lenk- und Gastests den Boden nicht berühren. Vergewissern Sie sich, dass alle Bedienelemente richtig funktionieren, bevor Sie ihn mit den Rädern auf dem Boden einschalten. -
Seite 7: Funktionen Und Modi Des Geschwindigkeitsreglers
FUNKTIONEN UND MODI DES GESCHWINDIGKEITSREGLERS Der Geschwindigkeitsregler verfügt über Programmieroptionen, so dass Sie die Funktionsweise Ihres Fahrzeugs anpassen können. Um den Geschwindigkeitsregler für die Fahrsituation anzupassen, halten Sie sich an die mitgelieferte Programmiertabelle. Default Settings PROGRAMMIERTABELLE PROGRAMMIERWERT PROGRAMMIERELEMENTE 1. Fahrmodus Vorwärts mit Bremse Vorwärts/Rückwärts mit Bremse Vorwärts/Rückwärts... -
Seite 8: Spektrum ™ Firma ™ 2800Kv 4-Poliger Bürstenloser Motor
SPEKTRUM FIRMA 2800KV 4-POLIGER BÜRSTENLOSER MOTOR ™ ™ VORSICHTSMASSNAHMEN HINWEIS: Es ist wichtig, dass Sie die richtigen Motorhalterungslöcher für Ihr ausgewähltes Zahnradgetriebe nehmen. Der Zahneingriff ist für jedes Paar • Berühren Sie niemals bewegliche Teile. Motorhalterungsöffnungen, die dem Zahnradgetriebe entsprechen, voreingestellt. Wenn •... -
Seite 9: Fahrzeugwartung
FAHRZEUGWARTUNG Die folgenden Teile erfordern eine Wartung in unregelmäßigen Abständen. Beim Einschrauben von Maschinenschrauben in Metallteile immer das Gewinde reinigen und entfernbare Ge- windesicherungsmasse auftragen. STOSSDÄMPFERDEMONTAGE/-REINIGUNG Entfernen Sie die Stoßdämpfer und warten Sie sie nach Bedarf. Tauschen Sie verschlissene Bauteile aus. Ziehen Sie die Feder nach oben und vom unteren Teller weg. -
Seite 10: Differenziale
DIFFERENZIALE Differenzial Dünnflüssiges Öl Dickflüssiges Öl Verbessert das Lenkverhalten ohne Gas. Zu dünnflüssiges Öl sorgt für Verbessert die Stabilität ohne Gas und das Lenkverhalten mit Vorderseite inkonsistente Differenzialfunktion. Gas. Ergibt weniger Vorwärtsfahrt und kann den Antrieb bei Ergibt mehr Beschleunigung und verbessert das Lenkverhalten Beschleunigung schneller entlasten, was auf rauen oder glatten mit Gas, verschlechtert jedoch das Lenkverhalten ohne Gas. -
Seite 11: Heck-Differenzial
HECK-DIFFERENZIAL Um das Heck-Differenzial zu entfernen, entfernen Sie zunächst die obere viergliedrige Befestigungsschraube. Entfernen Sie die Schwingverbindungen und Stoßdämpfer von der Achse. Entfernen Sie die unteren viergliedrigen Stangen aus dem Achsgehäuse. Heck-Differenzialflüssigkeit: 100.000 Das Achsgehäuse ist nun lose. Entfernen Sie das dritte Bauteil und das Zahnradgetriebe aus der Achsaufnahme. -
Seite 12: Chassis
CHASSIS LOS241060 – Rear Chassis Plate Green LOS241064 LOS241063 – Rear Chassis Plate Orange LOS244007 TLR255002 TLR5933 LOS241065 TLR5964 LOS241040 LOS241032 LOS243013 TLR5905 LOS241065 LOS235024 TLR5910 LOS242045 LOS241033 LOS244007 LOS257007 LOS242044 TLR5964 LOS242054 LOS242032 TLR5904 TLR5910 TLR5909 LOS246005 LOS241032 TLR255009 LOS244013 TLR6313 LOS242044... -
Seite 13: Karosserie/Käfig
KAROSSERIE/KÄFIG LOS240024 LOS240016 LOS240024 TLR5964 LOS240015 LOS240016 LOS240021 Painted LOS240023 Clear TLR5901 TLR5903 TLR5964 TLR5964 LOS240016 LOS240016 LOS240020 Painted LOS240022 Clear TLR5905 LOS240020 LOS241057 LOS240021 LOS241056 TLR5905 LOS44005 TLR5905 LOS235025 LOS235005 LOS241057 TLR5905 LOS241028 LOS44004 TLR5905 LOS240020 LOS240021 LOS241056 LOS241042 LOS241028 LOS241040 LOS240020... -
Seite 14: Zentrales Differenzial
ZENTRALES DIFFERENZIAL Um das zentrale Differenzial aus dem Fahrzeug auszubauen, entfernen Sie die beiden Schrauben in der mittleren Abdeckung, um das zentrale Differenzial freizulegen. Entfernen Sie die vier Schrauben, die die Differenzialstützblöcke halten, und entfernen Flüssigkeit mittleres Differenzial: Sie die Differenzialstützblöcke. 500.000 Entfernen Sie die beiden Schraubenstifte, die den vorderen und hinteren Antriebsstrang halten, und entfernen Sie die zentrierten Hälften des Antriebsstrangs. -
Seite 15: Ersatzteile
ERSATZTEILE Englisch AXI235016 M2,5 x 16 mm, Inbusschraube (10) AXIC0088 AXA088 Kappenkopf M3 x 20 mm, schwarz, Oxid LOS235002 Inbusschrauben, M2,5 x 10 mm (10) LOS235005 Rundkopfschrauben, M2,5 x 6 mm (10) LOS235008 Flachkopfschraube, M2,5 x 5 mm (10) LOS235012 Stellschrauben M4 x 4 mm Ringschneide (10) LOS235015 Feststellkontermutter mit Flansch M5 (10) LOS235024 Rundkopfschrauben, M3 x 25 mm (10) LOS235025... -
Seite 16: Ersatzteile
ERSATZTEILE Englisch LOS243020 Stoßdämpfer- und Gelenkköpfe und -schutz (4) LOS244003 Spindelträgersatz (L/R) LOS244004 Spindelsatz Front (L/R) LOS244005 Sattelzapfen, Front (4) LOS244006 Schwingen-Set (F/H) LOS244007 Oberer Stoßdämpfer-Halterungssatz (4) LOS244010 7-mm-Schwenkkugel-Doppelspitze (10) LOS244011 Gelenkköpfe, Schwing- und Lenkzwischenstange LOS244012 Unteres viergliedriges Stangenset 15""WB (4) LOS244013 Oberes viergliedriges Stangenset 15""WB (4) LOS246003... -
Seite 17: Empfohlene Teile
EMPFOHLENE TEILE Teile-Nr. Englisch DYNT2010 Set gefräste Steckschlüssel (4) metrisch DYNT2030 Set gefräste Inbusschraubendreher (4) Met SPMX52S100H5 5000 mAh 2S 7,4 V SmartG2100C IC5 SPMX53S100H5 5000mAh 3S 11,1 V G2 100C HC IC5 SPMX54S100H5 5000 mAh 4S 14,8 V SmartG2100C IC SPMXC2040 Smart S1400 G2 Wechselstrom-Ladegerät, 1x400 TLR74004 STOSSDÄMPFER-SILIKONÖL, 25 WT, 250 CST, 2 OZ TLR75004... -
Seite 18: Problemlösung
Sicherheitshinweise und Vorschriften sowie Hinweise für die Wartung und den Betrieb des Produktes. Es Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte Produkt frei von ist unabdingbar, diese Hinweise vor der ersten Inbetriebnahme zu lesen und zu verstehen. Nur so kann Material- und Montagefehlern ist. -
Seite 19: Garantie Und Service Kontaktinformationen
Horizon Hobby, GmbH Losi King Sling, RTR (LOS04024T1) Hanskampring 9 Hiermit erklärt Horizon Hobby, LLC, dass das Gerät den folgenden Richtlinien entspricht: EU- 22885 Barsbüttel Germany Richtlinie über Funkanlagen 2014/53/EU; RoHS 2-Richtlinie 2011/65 / EU; RoHS 3-Richtlinie - Änderung 2011/65 / EU-Anhang II 2015/863. - Seite 20 ©2022 Horizon Hobby, LLC. Losi, Baja Rey, DSM, DSM2, DSMR, AVC, Active Vehicle Control, EC5, Dynamite, Fuze, Prophet, Firma, DX3, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Magnaflow, K&N, Kicker, Fox, Lucas Oil, and their respective logos are used under license by Horizon Hobby, LLC.
