Regin RVAFC Anleitung Seite 3

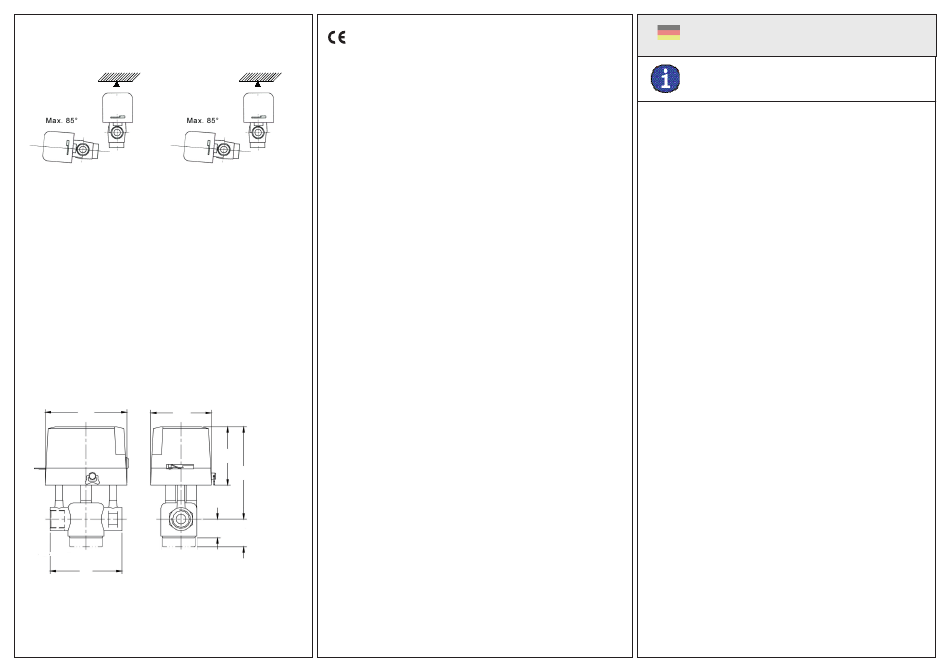

Ventilerna ska monteras med ställdonet uppåt eller i sidoläge (se
nedanstående bild).
min 100 mm
Ställdon Avsett för ventil
RVAFC-2302 ZFCM-2...
RVAFC-2303 ZFCM-3...
Dimensioner
Modell A B C
ZFCM-215X + RVAFC-2302 80 103 21
ZFCM-315X + RVAFC-2303 80 103 -
ZFCM-220X + RVAFC-2302 89 103 21
ZFCM-320X + RVAFC-2303 89 103 -
ZFCM-225X + RVAFC-2302 93 103 23
ZFCM-325X + RVAFC-2303 93 103 -
ZFCM-232X + RVAFC-2302 105 110 30
ZFCM-332X + RVAFC-2303 105 110 -
91 68
A
Mått i mm.
Den här produkten är CE-märkt. För mer information, se www.
regincontrols.com.
min 100 mm
Teknisk support
Teknisk hjälp och råd på telefon: 031 720 02 30
Kontakt
AB Regin, Box 116, 428 22 Kållered
Tel: +46 31 720 02 00, Fax: +46 31 720 02 50
www.regin.se, info@regin.se
D Vikt (kg)
- 1,1
29 1,1
- 1,1
32 1,1
- 1,2
37 1,2
- 1,2
45 1,2
65
B
C
D
RVAFC
ANLEITUNG
DE
RVAFC
Lesen Sie diese Anleitung vor der Installation und
Verkabelung des Produkts. Änderungen vorbehalten.
Stellantrieb für ZFCM-Ventile
Die RVAFC-Ventilstellantriebe sind für den Einsatz zusammen mit
den ZFCM-Ventilen vorgesehen und für den Einsatz in Umgebungen
mit hoher Feuchtigkeit ausgelegt.
Die 2- und 3-Wege-Ventile der ZFCM-Serie sind zur Regelung von
Warm- und Kaltwasser geeignet. Die Stellantriebe werden von einem
Hysteresis Synchronmotor angetrieben. Bei Bedarf wird das Ventil
durch das Steuersignal des Thermostats geöffnet. Wenn die ge-
wünschte Temperatur errreicht ist, drückt eine Feder das Ventil in die
geschlossene Position zurück.
Bei den 2-Wege-Ventilen schließt die Dichtungskugel das Ventil
gegen den Durchfluss. Bei den 3-Wege-Ventilen schließt die Dich-
tungskugel das Ventil gegen Anschluss B.
Technische Daten
Stellantrieb
Versorgungsspannung 230 V AC, 50/60 Hz
Leistungsaufnahme 6 VA
Typ Stellantrieb Synchronmotor
Stellsignal 2-Punkt
Laufzeit, Öffnen ca. 15 s
Laufzeit, Schließen ca. 4...5 s
Gehäusematerial ABS-Kunststoff
Schutzart IP44
Umgebungstemperatur 0...60 °C
Lagertemperatur -20...+65 °C
Ventil
Medientemperatur 2...94 °C
Medium Warm- oder Kaltwasser
Druckstufe PN16 (240 psi)
Anschluss BSP-Innengewinde gemäß ISO 228/1
Material
Körper (Ventil) Messing CW614N
Kugel NBR
O-Ringe EPDM
Montage
Das Ventil ist gemäß den nachfolgenden Abbildungen zu montieren.
Auf dem Ventilkörper sind die Buchstaben A und B eingeprägt.
Das Zonenventil ist im Rücklauf des Registers mit dem Einlass an
Anschluss B zu montieren, um sicherzustellen, dass das Ventil dicht
und ohne Geräuschbildung schließt.
3
