This product carries the CE mark. For more information, see www.
regincontrols.com.
Contact
AB Regin, Box 116, 428 22 Kållered, Sweden
Tel: +46 31 720 02 00, Fax: +46 31 720 02 50
www.regin.se, info@regin.se
INSTRUKTION
SV
RVAFC
Läs denna instruktion innan produkten
monteras och ansluts
Ställdon för styrventil ZFCM
Ställdonen i RVAFC-serien är avsedda för bruk ihop med Regins ZFCM-
ventiler och utformade för att tåla hög fuktighet.
ZFCM-ventilerna är 2- eller 3-vägsventiler avsedda att reglera varm- och
kallvatten. Ställdonen regleras via hysteres av en synkronmotor. Vid
behov öppnas ventilen på signal av termostaten. När den önskade tem-
peraturen uppnåtts gör en returfjäder att ventilen återgår till stängt läge.
På 2-vägsventilerna stängs ventilkulan mot flödet. På 3-vägsventilerna
stängs kulan mot port B.
Tekniska data
Ställdon
Matningsspänning
230 V AC, 50...60 Hz
Förbrukning
6 VA
Ställdonstyp
Synkronmotor
Styrsignal
On/Off
Gångtid, öppning
Ca 15 s
Gångtid, stängning
Ca 4...5 s
Material kapsling
ABS-plast
Skyddsklass
IP44
Omgivningstemperatur
0...60°C
Lagringstemperatur
-20...+65°C
Ventil
Vätsketemperatur
2...94°C
Media
Varmt eller kallt vatten
Tryckklass
PN16 (240 psi)
Anslutning
Invändig gänga BSP enligt ISO 228/1
Material
Ventilhus
Mässing SS 5170
Tätningskula
NBR
O-ringar
EPDM
RVAFC
Installation

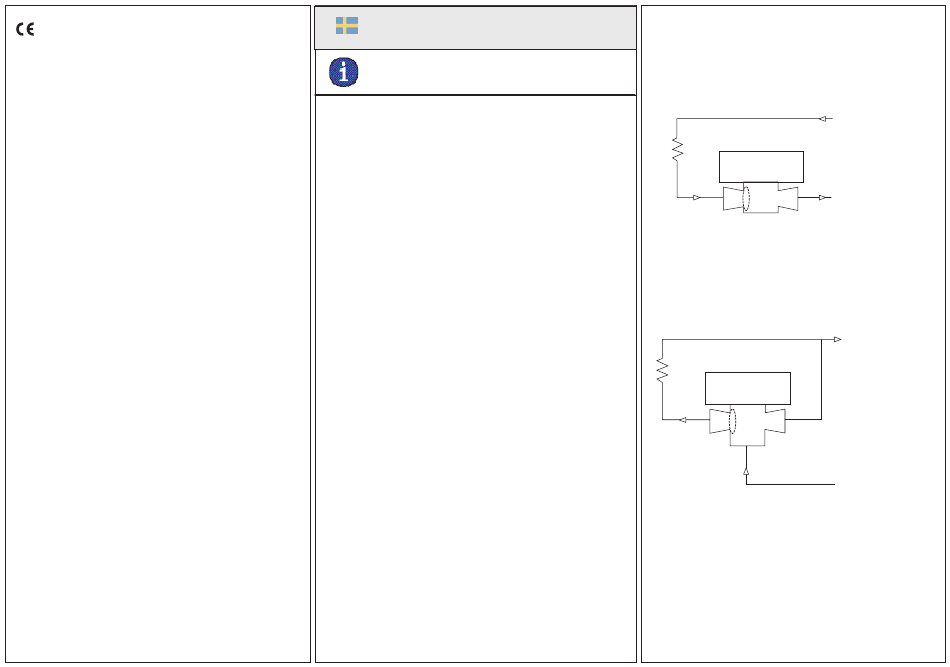

Ventilen ska monteras enligt nedanstående diagram. Bokstäverna A
och B står utmärkta i relief på ventilhuset.
För att 2-vägsventilen ska stängas fullständigt och så ljudlöst som
möjligt ska den monteras på värmarens returledning med inlopp på
port B.
Värmare
B
A
2-vägsventil
3-vägsventilen är en fördelningsventil och ska monteras på fram-
ledningen vid fördelningsstället med utlopp både på port A och port
B. Port B-utloppet ska monteras i riktning mot värmaren, då denna
stängs med ställdonets återgångsfjäder då det inte är spänningssatt.
Värmare
B
A
3-vägsventil
Framledning
Returledning
Returledning
Framledning
2
