FI
myös esimerkiksi lisälaitteiden ohjaamiseen. Kun
kiuas kytketään päälle ohjauspaneelista, liittimeen
K1 kytkeytyy jännite. Kun kiukaan vastukset ovat
päällä, liittimeen K2 kytkeytyy jännite. Näiden
signaalien perusteella voidaan liitettyä laitetta
ohjata päälle tai pois.
Laitteita voivat olla esimerkiksi:
- Lattialämmityksen ohjaus
- Ovilukon ohjaus
3.2. Lämpöantureiden asentaminen
Huom! Älä asenna lämpöanturia alle 1000 mm etäi-
syydelle suuntaamattomasta tuloilmaventtiilistä tai
alle 500 mm etäisyydelle anturista poispäin suunna-
tusta venttiilistä. Katso kuva 11. Ilmavirta venttiilin
lähellä viilentää anturia, jolloin ohjauskeskus saa
anturilta väärää tietoa saunan lämpötilasta. Tämän
seurauksena kiuas voi ylikuumentua.
3.2.1. Lämpöanturin WX232 asentaminen
Alla yleisohjeet anturin asennuksesta. Tarkista aina
anturin asennuspaikka kiukaan ohjeesta.
Seinään kiinnitettävät kiukaat (kuva 9)
Asenna lämpöanturi saunan seinälle, kiukaan
•
yläpuolelle, kiukaan leveyssuuntaiselle keskilin-
jalle 100 mm katosta alaspäin.
Lattiakiukaat (kuva 10)
Vaihtoehto 1: Asenna lämpöanturi saunan sei-
•
nälle, kiukaan yläpuolelle, kiukaan leveyssuun-
taiselle keskilinjalle 100 mm katosta alaspäin.
Vaihtoehto 2: Asenna lämpöanturi kiukaan ylä-
•
puolelle kattoon 100–200 mm etäisyydelle kiu-
kaan reunan keskikohdan pystylinjasta.
Sallittu alue
anturille WX325
Tillåtet område
för WX325

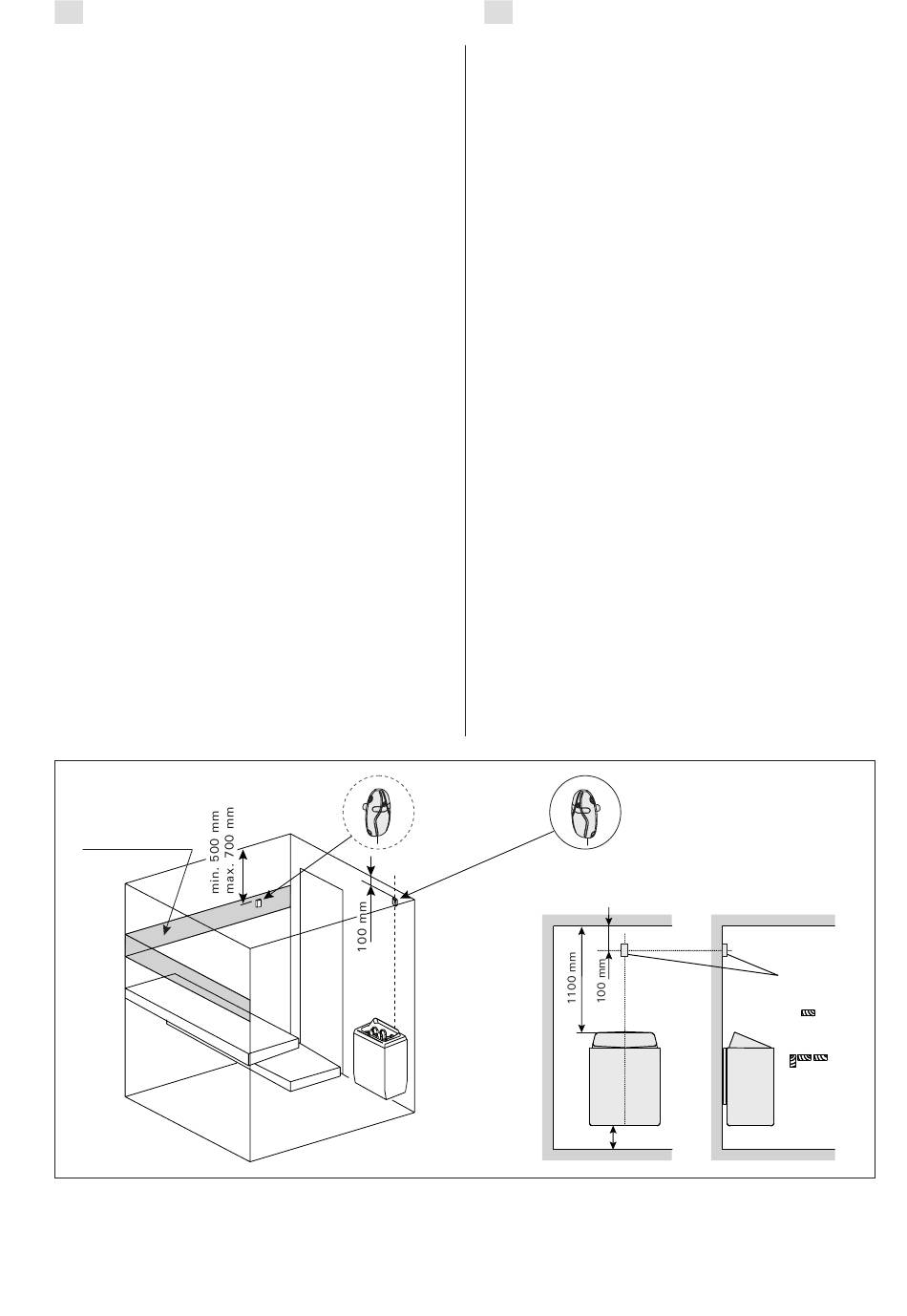

Kuva 9.
Lämpöantureiden sijainti seinään kiinnitettävien kiukaiden yhteydessä
Bild 9.
Placering av temperaturgivare i anslutning till väggmonterade aggregat
SV
även användas till att styra ytterligare enheter När
bastuaggregatet slås på från styrenheten genereras
spänning i plint K1. När uppvärmningselementen
aktiveras, genereras spänning i plint K2. Dessa
signaler kan användas för att styra enheten så att
den slås på och av.
Exempel på enheter:
- Golvvärmekontroll
- Dörrlåskontroll
3.2. Montera temperaturgivare
OBS! Montera inte temperatursensorn närmare än
1000 mm från ett runtomstrålande ventilationsgaller
eller närmare än 500 mm från ett ventilationsgaller
som är riktat bort från givaren. Se bild 11. Luftflödet
nära ett ventilationsgaller kyler ner sensorn och ger
därmed felaktiga temperaturindikationer till styren-
heten. Det kan innebära att aggregatet överhettas.
3.2.1. Montering av temperatursensor WX232
Anvisningarna nedan är allmänna riktlinjer. Kontrollera
alltid temperaturgivarens korrekta läge i aggregatets
bruks- och installationsanvisningar.
Väggmonterade bastuaggregat (se bild 9)
Montera temperaturgivaren på väggen ovanför
•
bastuaggregatet, längs med den vertikala cent-
rumlinjen som löper parallellt med aggregatets
sidor, och på ett avstånd av 100 mm från taket.
Golvmonterade bastuaggregat (se bild 10)
Alternativ 1: Montera temperaturgivaren på
•
väggen ovanför bastuaggregatet, längs med
den vertikala centrumlinjen som löper parallellt
med aggregatets sidor, och på ett avstånd av
100 mm från taket.
Alternativ 2: Montera temperaturgivaren i ta-
•
ket ovanför bastuaggregatet på ett avstånd av
100–200 mm från den vertikala centrumlinjen
på sidan av aggregatet.
WX325
Anturi (lisävaruste)
Givare (tillval)
WX232
Anturi
Givare
WX232
150 mm
17
