RL 25 RVW Betriebsanleitung Seite 8

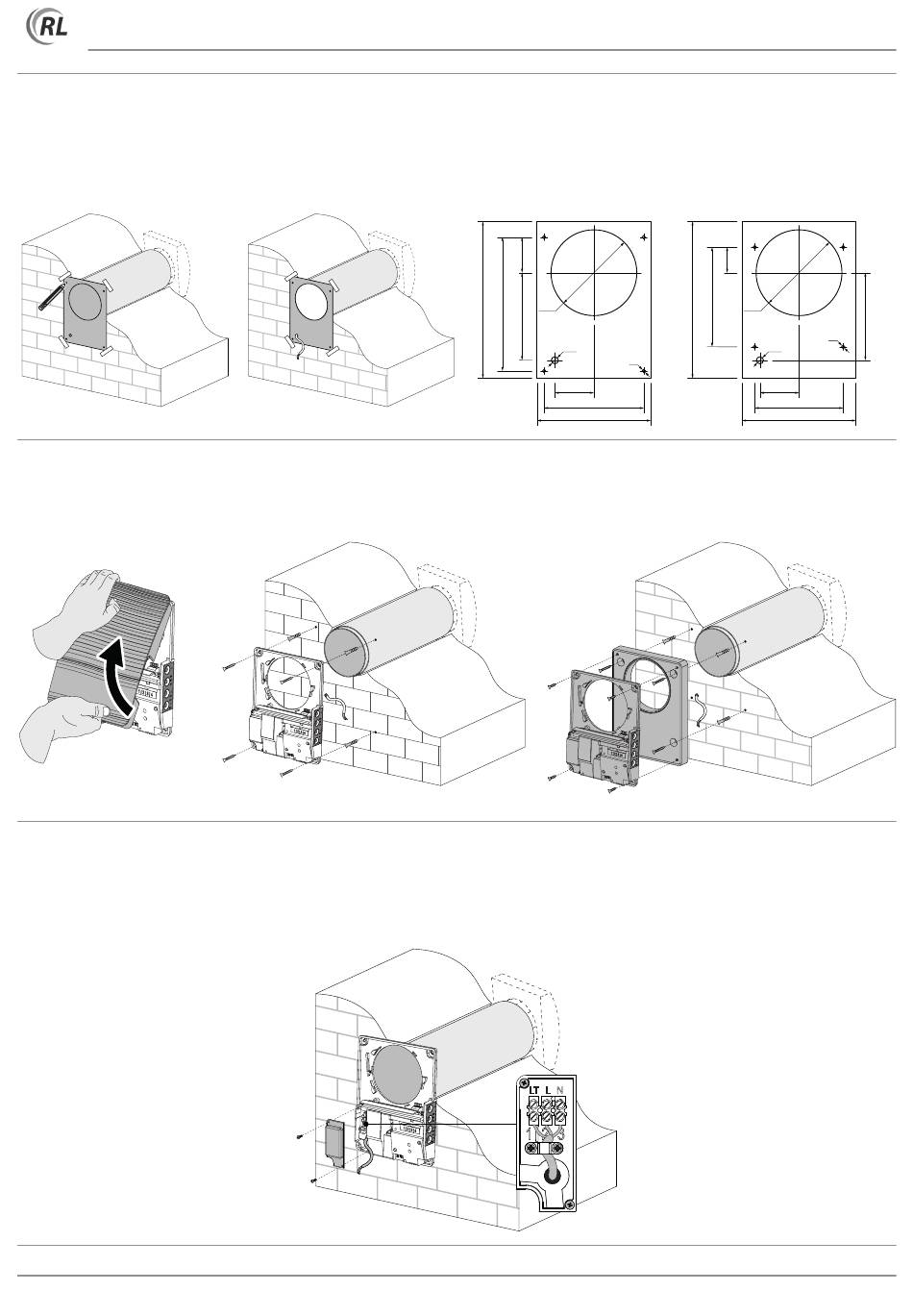

3. Wählen Sie eine der Papp-Montageschablonen und dann befestigen Sie diese an der Innenwand mit Klebeband. Die große Öffnung
in der Montageschablone muss auf einer Achse mit dem Lüftungsrohr sein. Zum Ausrichten mit dem Boden ist die Verwendung eines
Nivelliergeräts empfohlen.
Markieren Sie die Dübellöcher zum Einsetzen der Dübel aus Befestigungsset und bohren Sie die Löcher in der erforderlichen Tiefe.
Führen Sie das Stromkabel der Lüftungsanlage aus der Wand über die markierte Öffnung auf der Schablone durch (Angabe in mm).
4. Ziehen Sie die Lasche im Unterteil der Abdeckung, um die Abdeckung des Innenelements von der Rückseite zu trennen. Befestigen Sie
den Montagerahmen, falls Sie diesen verwenden.
Befestigen Sie die Rückseite des Innenelements an der Wand oder am Montagerahmen mit den Schrauben aus dem Befestigungsset.
5. Drehen Sie die Schrauben an der Klemmenabdeckung heraus, um den Zugang zu den Anschlussklemmen zu ermöglichen.
Verlegen Sie das Stromkabel, wie dargestellt. Schließen Sie die Lüftungsanlage in Übereistimmung mit dem externen Anschlussschema
an die Stromversorgung an (siehe Seite 10).
Fixieren Sie das Stromkabel und Steuerungskabel mit einer Kabelklemme. Nach dem Anschluss setzen Sie die transparente Abdeckung
vor Ort wieder.
8
Schablone zur Montage der
Rückseite des Innenelements
50
220 188
Ø
120
123
Ø
10
Ø
5
55
140
160
RL 25 RVW
Schablone zur Montage
des Montagerahmens
36
140
220
Ø
120
Ø
5
Ø
10
55
124.3
160
123
