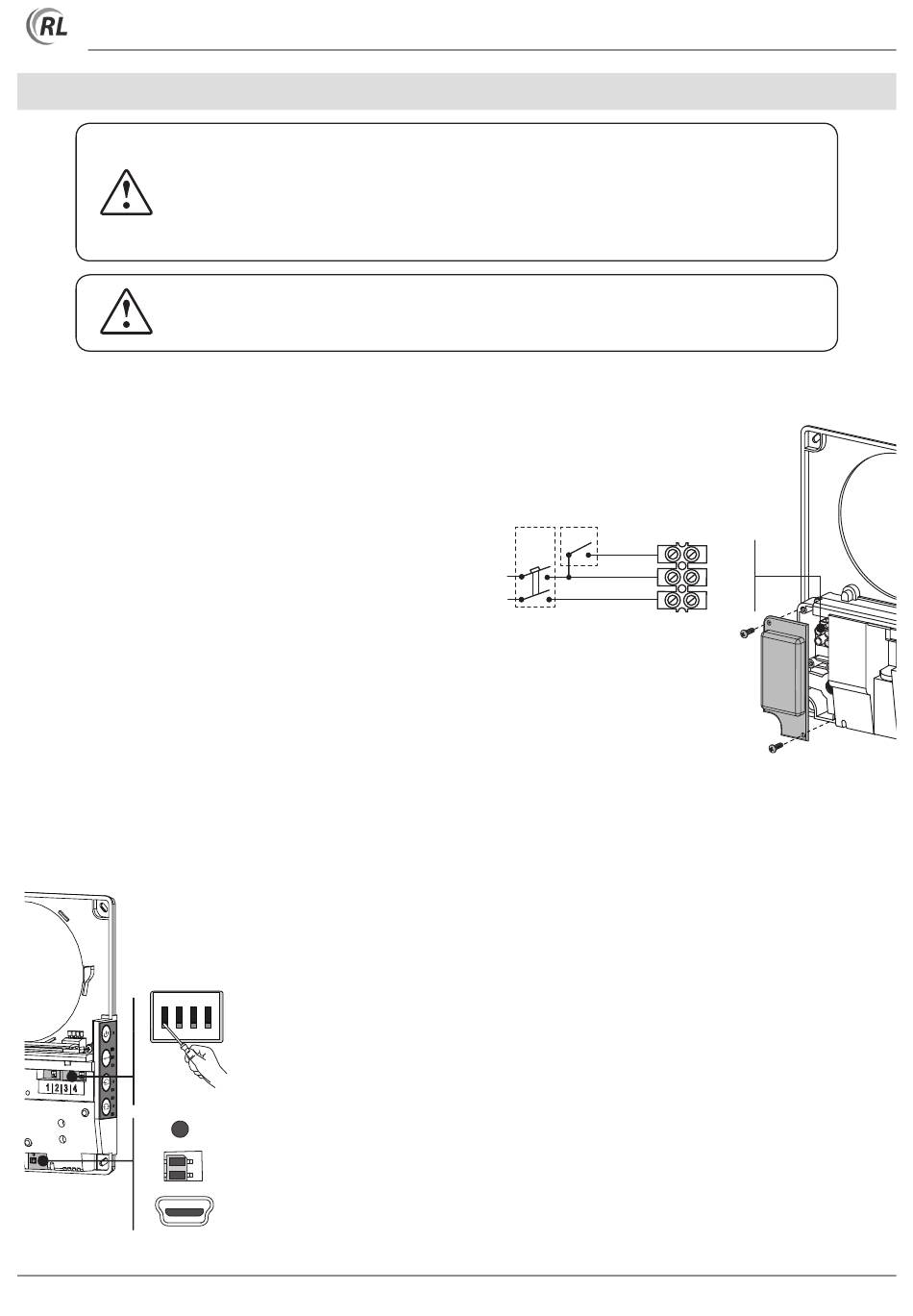

NETZANSCHLUSS UND STEUERUNG

ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT
Das Gerät ist für den Anschluss an ein Einphasen-Wechselstromnetz
mit einer Spannung von 100-240 V/50 (60) Hz vorgesehen. Die
Montageschritte für die Verlegung der Stromkabel ist in "Montage und
Betriebsvorbereitung" beschrieben.
Der elektrische Anschluss erfolgt über isolierte, langlebige,
ummantelte und temperaturbeständige elektrischen Leitungen
(Kabel, Leitungsdrähte).
Für den elektrischen Anschluss ein Stromkabel mit einem
Mindestquerschnitt von 0,25-0,75 mm
passenden Leitungsschutzschalters ist auf den maximalen Laststrom
und die maximale Drahttemperatur zu achten, welche vom Leitertyp,
der Isolierung, Länge und Verlegungsart des Leiters abhängig ist.
Verwenden Sie nur Kopferleitungen!
Stellen Sie die elektrische Anshlüsse in Übereinstumming mit
dem externen Anschlussschema und Klemmenmarkierung über
die Klemmleisten her. Die Lüftungsanlage über einen externen,
in die Hausverkabelung integrierten Leitungsschutzschalter mit
elektromagnetischem Auslöser an das Stromnetz anschließen.
Der Nennauslösestrom des Leitungsschutzschalters oder der
Schmelzsicherung muss die Stromaufnahme der Geräts überschreiten,
siehe Technische Daten.
Zur Wahl des Auslösestroms des Leitungsschutzschalters oder der
Schmelzsicherung nehmen Sie den nächsten Wert in der Reihe nach
der maximalem Stromaufnahme des Geräts.
ON DIP
1 2 3 4
10
VOR ALLEN ARBEITEN MIT DEM GERÄT IST DAS STROMNETZ ABZUSCHALTEN.
DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT
JEGLICHE INTERNE MODIFIKATION DER ANSCHLÜSSE SIND UNTERSAGT
UND FÜHREN ZU GARANTIEVERLUST.
2
verwenden. Bei der Auswahl des
EINSTELLUNG DER LÜFTUNGSANLAGE
Dip-Schalter
Taste zum Zurücksetzen
auf Werkseinstellungen
Öffnungssensor der
Abdeckung
USB-Schnittstelle
DURCHGEFÜHRT WERDEN!
ANGEFÜHRT.
1~100-240 V
50 (60) Hz
QF
L
N
Klemmenmarkierung auf dem
Anschlussschema:
LT: Stromkreis zur Aktivierung des Betriebs Boost
L: Phasenleiter
N: Neutralleiter
QF: Leitungsschutzschalter
S: externer Relaissensor (Relais zur Aktivierung des Betriebs Boost).
Vor der ersten Inbetriebnahme stellen Sie die Lüftungsanlage mit dem Dip-
Schalter auf der Steuerplatine ein.
Um auf den Dip-Schalter zugreifen zu können, nehmen Sie die Abdeckung
des Innenelements ab.
Zum Zurücksetzen auf die Werkseinstellungen drücken und halten Sie die
Rückstelltaste unter der Außenabdeckung 5 Sekunden bis zum Piepton.
Zurücksetzen auf die Werkseinstellungen kann auch über die mobile App
erfolgen.
ANSCHLUSSSCHEMA
S
LT(1)
L(2)
N(3)
RL 25 RVW
