BAUART UND FUNKTIONSWEISE

Die Lüftungsanlage besteht aus einem Innenelement mit einer dekorativen Abdeckung, einer Patrone, einem Lüftungsrohr mit
Schalldämmmatte und einer Außen-Lüftungshaube.
Die Patrone ist das wichtigste Bauteil der Lüftungsanlage. Die Patrone besteht aus einem Ventilator, einem Wärmetauscher und zwei
Grobfiltern, die das Eindringen von Staub und Fremdkörpern in den Wärmetauscher und den Ventilator verhindern.
Das Innenelement ist mit einer automatischen Luftkappe ausgestattet. Bei Abschalten der Lüftungsanlage schließt die Klappe zur
Verhinderung des Luftrückstroms.
Erleichtert die Montage der Lüftungsanlage in der dünnen
Wänden mit einer Dicke ab 135 mm.
Rückseite des Innenelementes
Die Einheit umfasst
eine Steuerplatine und Sensor-Tasten.
Die Lüftungsanlage hat drei Betriebsarten:
Lüftungsbetrieb:
die Lüftungsanlage läuft im Zu- oder Abluftbetrieb in der eingestellten Lüftungsstufe.
Zuluftbetrieb
(über Mobilgerät eingestellt): alle Lüftungsanlagen in der Reihe gehen in den Zuluftbetrieb.
Wärmerückgewinnungsbetrieb:
Im Wärmerückgewinnungsbetrieb läuft die läuft Lüftungsanlage in zwei Zyklen.
Zyklus I.
Die warme Abluft wird dem Raum über den Keramik-Wärmetauscher entzogen. Die Abluft erwärmt den Wärmetauscher und
übergibt hierbei die Wärmeenergie und Luftfeuchte.
Zyklus II.
Die frische Außenluft strömt über den Wärmetauscher und entnimmt aus diesem die Feuchte und gespeicherte Wärme, bis
die Raumtemperatur erreicht wird.
6

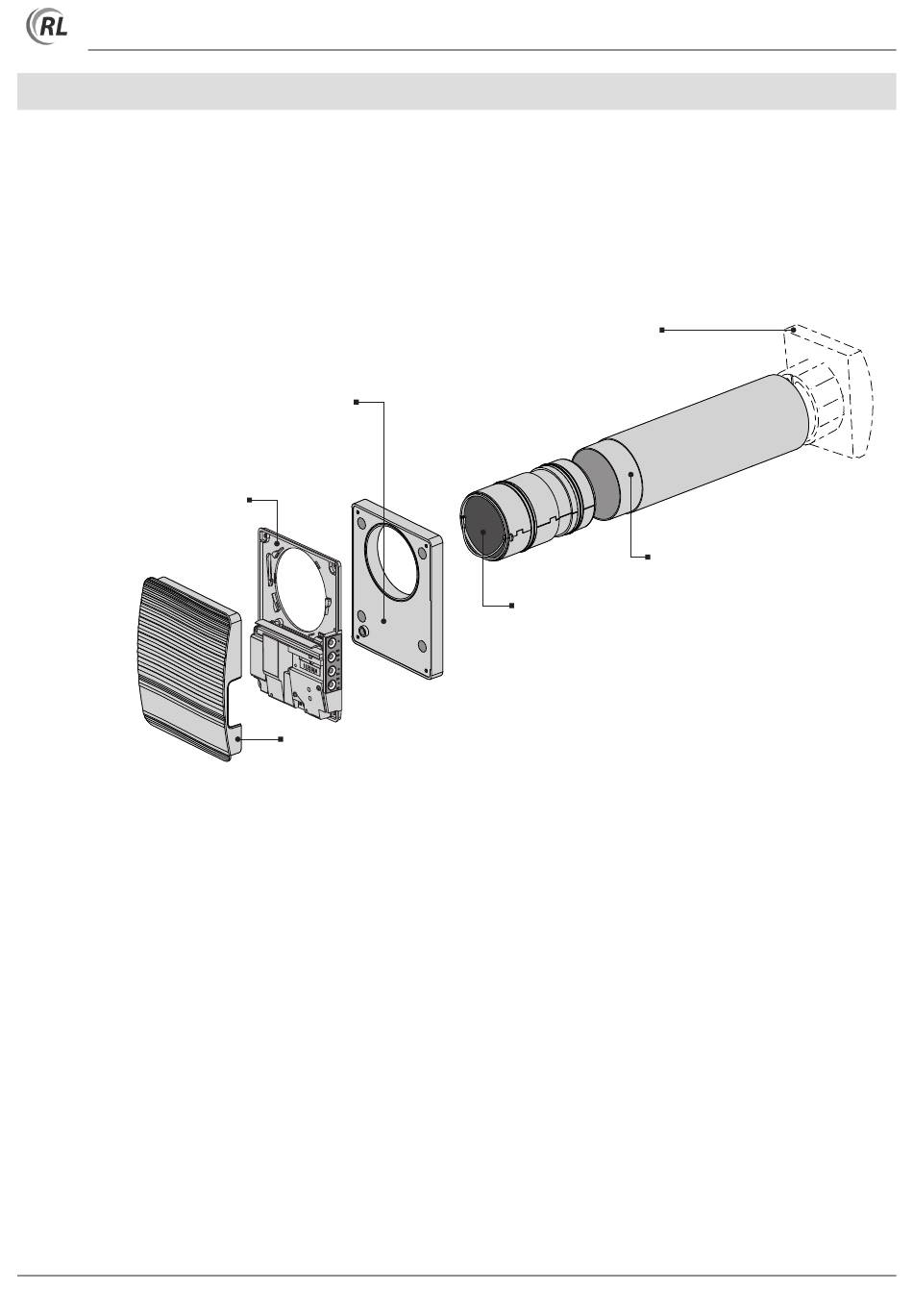

AUFBAU DER LÜFTUNGSANLAGE
Schützt die Lüftungsanlage gegen Eindringen von
Wasser und Fremdkörpern von außen. Zu jedem Modell der
Lüftungsanlage gibt es eine passende Außenhaube.
Montagerahmen
Außenabdeckung des Innenelementes
Mit einer automatischen Luftklappe versehen,
die das Lüftungsrohr bei Abschalten der Lüftungsanlage schließt.
BETRIEBSARTEN DER LÜFTUNGSANLAGE
die Lüftungsanlage läuft im Reversbetrieb, mit Wärme- und Feuchterückgewinnung.
Außenhaube
Teleskop-Lüftungsrohr
Kunststoff-Luftleitung.
Patrone
Einheit bestehend aus einem Ventilator, einem Wärmetauscher und
Filtern. Erzeugt den Luftstrom und sorgt für die
Wärmerückgewinnung und Luftfiltration.
RL 25 RVW
