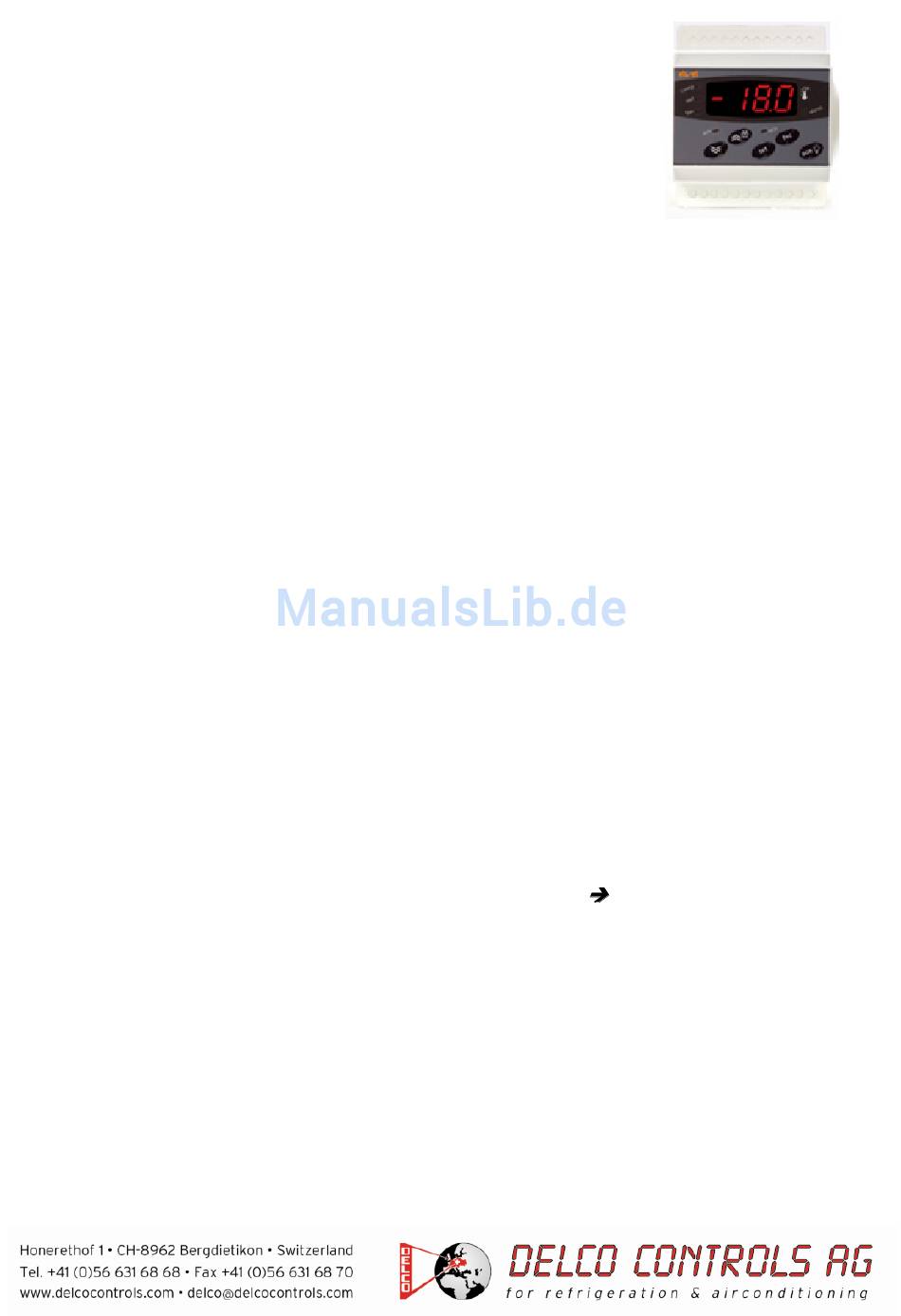

EWDR 984
Kurzanleitung
Einstellung Sollwert / Setpoint (Ausschalttemperatur):
„set"-Taste kurz drücken und wieder loslassen. Im Display erscheint „SEt".
Zum Anzeigen des Sollwerts erneut die Taste „set" kurz drücken. Der Sollwert erscheint auf
dem Display. Zum Ändern des Sollwerts innerhalb von 15 Sekunden die Tasten „UP" oder
„DOWN" betätigen.
Programmierung:
(Alle Parameter sind in 8 Kapitel / Register eingeteilt und in zwei Passwortebenen)
„set"-Taste für ca. 6 Sekunden drücken.
Im Display erscheint der Code des ersten Kapitels/Registers („CP").
Zum Durchgehen der übrigen Registerkarten die Tasten „UP" und „DOWN" benutzen.
- CP
(Compressor)
- dEF
(Defrost)
- FAn
(Fan)
- AL
(Alarm)
- diS
(Display)
- CnF
(Configuration)
- FPr
(Copy Card)
- FnC
...
Während der Anzeige dieses Codes (z.B. „CP") die „set"-Taste nochmals kurz drücken und es
erscheint der erste Parameter-Code aus diesem Kapitel/Register (Passwortebene 1).
Zum Durchgehen der übrigen Parameter die Tasten „UP" und „DOWN" benutzen, zum Ändern
des Parameters die Taste „set" drücken und loslassen, dann den gewünschten Wert mit den
Tasten „UP" und „DOWN" eingeben, mit der Taste „set" bestätigen und dann zum nächsten
Parameter übergehen.
Zugang zur Passwortebene 2: über Kapitel/Register „CnF"
Wenn die Tastatur für mehr als 15 Sekunden nicht betätigt wird (Time-out) oder wenn die Taste
„fnc" einmal gedrückt wird, so wird der zuletzt auf dem Display angezeigte Wert bestätigt und
man kehrt zur vorausgehenden Anzeige zurück.
Manuelle Abtauung:
Zur manuellen Aktivierung des Abtauzyklussees die Taste „UP" für mehr als 5 Sekunden
gedrückt halten.
Anmerkung: Das Instrument immer aus- und wieder einschalten, wenn die Konfigurierung der
Parameter geändert worden ist.
NTC(PTC)
11/2010
KOMPRESSOR
ABTAUUNG
GEBLÄSE
ALARME
ANZEIGE
KONFIGURATION
COPY CARD
...
Seite 2
Seite 3
Seite 4
Seite 4
Seite 5
Seite 6
Seite 6
Seite 7
Parameter PA2 !
Seite 1 von 14
Werbung
Verwandte Anleitungen für Delco controls EWDR 984 NTC
Inhaltszusammenfassung für Delco controls EWDR 984 NTC
- Seite 1 EWDR 984 NTC(PTC) Kurzanleitung 11/2010 Einstellung Sollwert / Setpoint (Ausschalttemperatur): „set“-Taste kurz drücken und wieder loslassen. Im Display erscheint „SEt“. Zum Anzeigen des Sollwerts erneut die Taste „set“ kurz drücken. Der Sollwert erscheint auf dem Display. Zum Ändern des Sollwerts innerhalb von 15 Sekunden die Tasten „UP“ oder „DOWN“...
-
Seite 2: Beschreibung Der Parameter Passwortebene
Beschreibung der Parameter Passwortebene 1 „CP“) REGLER KOMPRESSOR (Registerkarte mit Bezeichnung diF: Schaltdifferenz (diF=diFferential) Eingriffdifferential des Kompressorrelais. Der Kompressor hält beim Erreichen des angezeigten Sollwerts (auf Anzeige der Einstellsonde) an und er läuft bei einer Temperatur wieder an, die dem Sollwert plus dem Wert des Differentials entspricht. - Seite 3 „dEF“ REGLER ABTAUUNG (Registerkarte mit Bezeichnung dty: Art der Abtauung (dty=defrost type) 0 = elektrische Abtauung 1 = Abtauung mit Inversion des Gaszyklusses (heisses Gas) 2 = Abtauung mit Free-Modus (Abschaltung des Kompressors) < Werkseinstellung: „0“ > dit: Abtauintervall (dit=defrost interval time) Zeit des Intervalls zwischen dem Beginn von zwei aufeinander folgenden Abtauzyklen.
- Seite 4 „FAn“ REGLER GEBLÄSE (Registerkarte mit Bezeichnung FSt: Ventilator-Abschalttemperatur (FSt=Fan Stop temperature) Temperatur für das Anhalten der Gebläse; ein Wert, oder eine Differenz zum Sollwert, abgelesen von der Verdampfersonde, dessen Überschreitung das Anhalten der Gebläse bewirkt. Der Wert kann positiv oder negativ sein, je nach Einstellung des Parameters „FPt“...
- Seite 5 PAO: Alarmunterdrückung nach dem Anfahren (PAO=Power-on Alarm Override) Zeit für die Unterdrückung der Alarme beim Einschalten des Instruments, nach Stromausfall. Zulässiger Bereich: 0 bis 10 Stunden < Werkseinstellung: „0“ > dAO: Alarmunterdrückung nach Abtauung (dAO=defrost Alarm Override) Zeit der Unterdrückung der Alarme nach dem Abtauen. Zulässiger Bereich: 0 bis 999 Minuten <...
-
Seite 6: Pa2: Zugang Zu Den Parametern Des Niveaus
Ldd: Timeout Displaysperre Timeout für die Deaktivierung der Displaysperre (mit ddL=2) falls der Abtauprozess zu lange dauert. Zulässiger Bereich: 0 bis 255 Minuten < Werkseinstellung: „0“ > dro: Masseinheit für Anzeige (dro=display read-out) Wahl °C oder °F für die Anzeige der von der Sonde gelesenen Temperatur. 0 = °C 1 = °F <... - Seite 7 „FPr“ COPY CARD (Registerkarte mit Bezeichnung UL: Up Load Übertragung der Programmierungsparameter von Instrument zu Copy Card. dL: down Load Übertragung der Programmierungsparameter von Copy Card zu Instrument. Fr: Formatierung Löschung der auf der Copy Card vorhandenen Daten. Anmerkung: Die Verwendung des Parameters „Fr“ (Formatierung der Copy Card) Führt zum Verlust aller eingegebenen Daten.
- Seite 8 Beschreibung der Parameter Passwortebene 2 REGLER KOMPRESSOR (Registerkarte mit Bezeichnung „CP“) OSP: Reduzierter Sollwert (OSP=Offset SetPoint) Temperaturwert der dem Sollwert algebraisch zum Sollwert addiert werden muss im Fall des Gebrauchs des reduzierten Sollwerts (Economy Funktion). Die Aktivierung erfolgt mit einer dazu konfigurierten Taste. Zulässiger Bereich: -30 bis 30 (-30,0 bis 30,0) °C <...
- Seite 9 dS2: Abtauendtemperatur 2 (dS2=defrost Stop temperature 2) Lufttemperatur am 2. Verdampfer, bei deren Überschreitung die Abtauung abgebrochen wird. Zulässiger Bereich: -50,0 bis 150°C < Werkseinstellung: „8“ > tcd: Laufzeit Kompressor vor Abtauung (tcd=time compressor for defrost) Mindestlaufzeit oder Mindestauszeit des Kompressors vor einer Abtauung. Bei einem positiven Wert (>0) ist der Kompressor für „tcd“...
- Seite 10 ALARME (Registerkarte mit Bezeichnung „AL“) Att: System Temperaturalarm (Att=Alarm temperature type) Modusbestimmung zu Parameter „HAL“ und „LAL“. 0 = absolut (fixe Temperatur) 1 = relative (Abweichung vom Sollwert) < Werkseinstellung: „0“ > OAO: Alarmunterdrückung nach Türöffnung (OAO=Output (door) Alarm Override) Zeit für die Verzögerung der Meldung Temperaturalarm nach der Deaktivierung des Digitaleingangs (oder Schliessen Tür).
- Seite 11 LIGHT & DIGITAL INPUTS (Registerkarte mit Bezeichnung „Lit“) dSd: Befähigung Relais Licht von Mikroschalter Tür. n = Tür offen schaltet Licht nicht ein y = Tür offen schaltet Licht ein (falls es aus war) < Werkseinstellung: „y“ > dLt: Verzögerung Licht Verzögerung Abschaltung Relais Licht nach der Schliessung der Tür, falls „dSd“...
- Seite 12 KONFIGURATION (Registerkarte mit Bezeichnung „CnF“) H02: Aktivierungszeit Tasten, falls eine zweite Funktion konfiguriert ist. Zulässiger Bereich: 0 bis 15 Sekunden < Werkseinstellung: „5“ > H06: Taste/Eingang Aux/Licht-Mikroport aktiviert bei ausgeschaltetem Gerät n = nein y = ja < Werkseinstellung: „y“ > H08: Funktionsweise in Standby 0 = nur der Display wird ausgeschaltet 1 = Display eingeschaltet und Regler blockiert...
- Seite 13 H24: Konfigurierbarkeit des digitalausgangs „A“ 0 = deaktiviert 1 = Kompressor 2 = Abtauung 3 = Gebläse 4 = Alarm 5 = Aux (Sonderfunktion) 6 = Standby 7 = Licht 8 = Summer 9 = Abtauen am 2. Verdampfer < Werkseinstellung: „3“ > H25: Konfigurierbarkeit des Hilfsausgangs 12Vdc/20mA „E“...
- Seite 14 H45: Modalität für Beginn des Abtauens bei zwei Verdampfern. 0 = Abtauung aktiviert wenn die Temperatur des 1. Verdampfers < dSt. 1 = Abtauung aktiviert wenn wenigstens eine der Bedingungen erfüllt ist: Temperatur 1. Verdampfer < dSt Temperatur 2. Verdampfer < dS2 2 = Abtauen aktiv, wenn beide Bedingungen erfüllt sind: Temperatur 1.
