VERBINDUNGSMODUL
Funkrauchwarnmelder & Funkzubehör können
drahtlos mit Sicherheits- und Brandmeldeanlagen
• 11 - 30 V Gleichstromversorgung durch Sicherheits-
Brandmeldeanlage
• Kann wahlweise direkt an/in der Zentrale montiert werden
oder dezentral mittels Koppler am Melderbus
• Drei fest vorbelegte Relais-Ausgänge (NC, C, NO) für
- „Feueralarm" – aktiviert durch Alarmsignal von
funkvernetzten Rauchwarnmeldern
- „Sammelstörung" – aktiviert durch Fehlermeldungen von
Warnmeldern (schwache Batterie oder verunreinigte
Rauchkammer)
- „Kohlenmonoxid-Alarm" – aktiviert durch Alarmsignal
funkvernetzter CO-Warnmelder
• Eingangskontakt
Alarmsignals an allen funkvernetzten Warnmeldern durch
die Sicherheits-/Brandmeldeanlage
EIN- / AUSGANGS- /

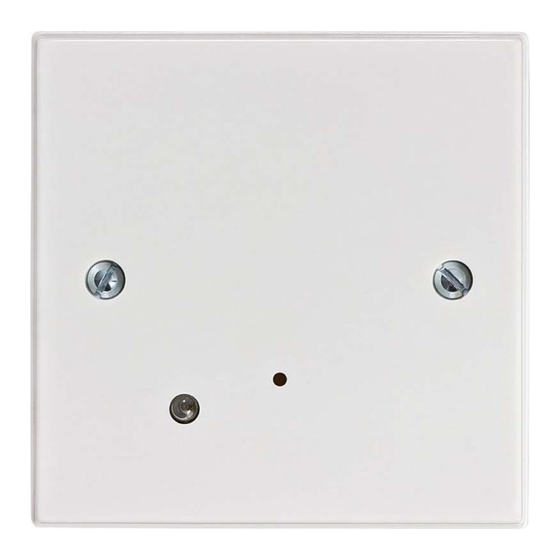

Modell: Ei413
Blaue LED
Funkanzeige
verbunden werden
zur
Hauscodierungsschalter
Aktivierung
1
des
akustischen
