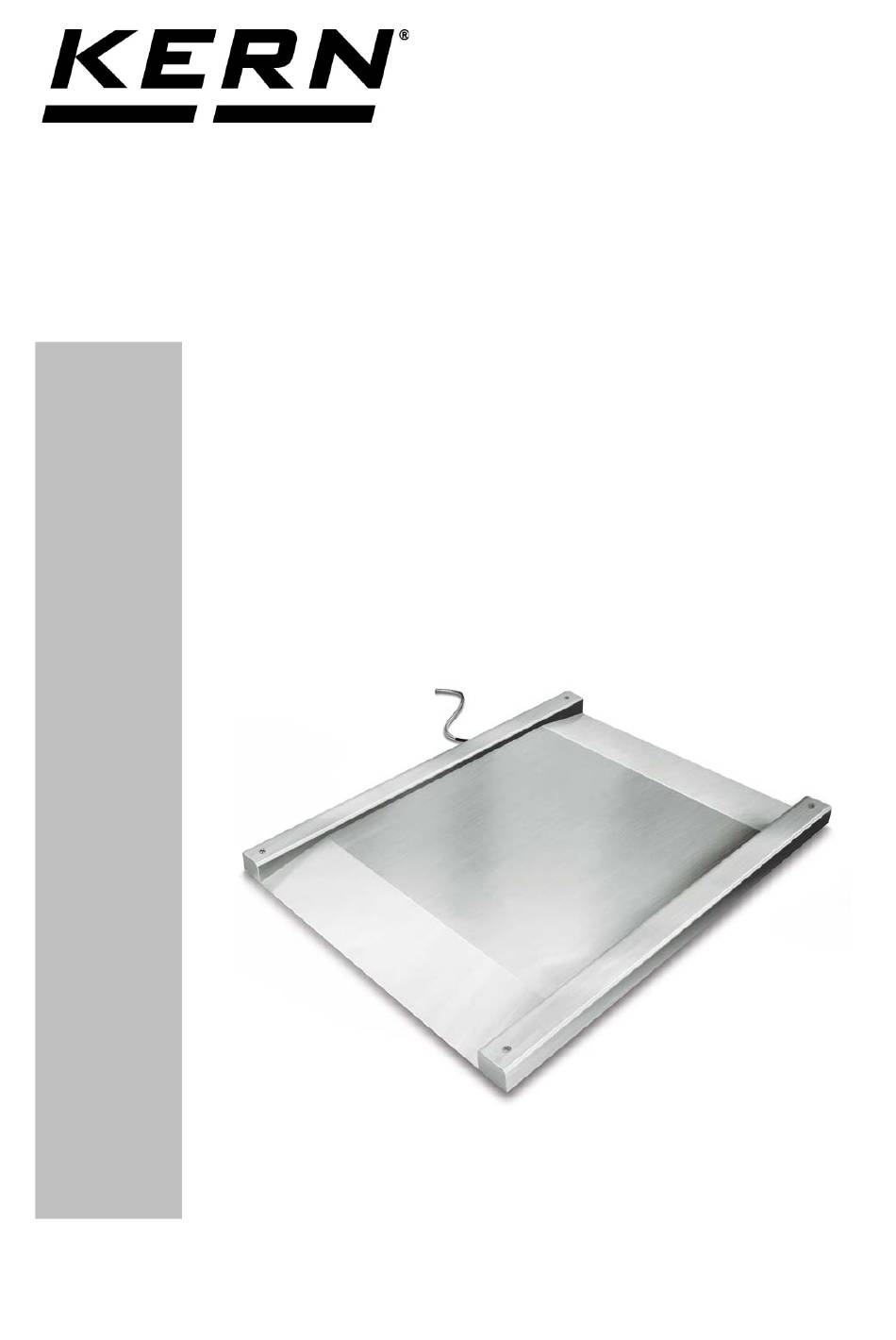

Installationsanleitung Durchfahrwaage
KERN KFD V40
Version 1.1
03/2015
D
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-
sohn.com
KFD V40-IA-d-1511

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für KERN KFD V40

  • Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern- sohn.com Installationsanleitung Durchfahrwaage KERN KFD V40 Version 1.1 03/2015 KFD V40-IA-d-1511...
  • Seite 2: Inhaltsverzeichnis

    KERN KFD V40 Version 1.1 03/2015 Installationsanleitung Durchfahrwaage Inhaltsverzeichnis Allgemeines ....................3 Technische Daten ..................3 Abmessungen ..........................4 Geräteübersicht ..................... 5 Grundlegende Hinweise (Allgemeines) ............6 Dokumentation ........................... 6 Bestimmungsgemäße Verwendung ................... 6 Sachwidrige Verwendung ......................6 Gewährleistung ........................... 6 Prüfmittelüberwachung .......................
  • Seite 3: Allgemeines

    1 Allgemeines Diese Installationsanleitung enthält alle Angaben zur Aufstellung und Inbetriebnahme folgender Wägebrücken: KERN KFD 600V40M KERN KFD 600V40LM KERN KFD 1500V40M KERN KFD 1500V40LM 2 Technische Daten Modell Wägebe- Ables- Eichwert Mind.- Vorlast Kabel- Nettoge- reich barkeit last additiv länge ca.
  • Seite 4: Abmessungen

    2.1 Abmessungen KFD V40-IA-d-1511...
  • Seite 5: Geräteübersicht

    3 Geräteübersicht Auffahrrampen Wägebrücke Abdeckung Wägezellenfüße Anschlusskabel KFD V40-IA-d-1511...
  • Seite 6: Grundlegende Hinweise (Allgemeines)

    Das Wägesystem darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Das Wägesystem darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizu- geben. 4.4 Gewährleistung Gewährleistung erlischt bei •...
  • Seite 7: Prüfmittelüberwachung

    Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Wägesystemen sowie der hierfür notwen- digen Prüfgewichte sind auf der KERN- Hompage (www.kern-sohn.com) verfügbar. In seinem akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Wägesysteme kalibriert werden (Rückführung auf das nationale Normal).
  • Seite 8: Auspacken, Aufstellung Und Inbetriebnahme

    • IP-Schutz des Gerätes einhalten • Beim Auftreten von elektromagnetischen Feldern (z.B. durch Mobiltelefone oder Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromver- sorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) mög- lich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden. KFD V40-IA-d-1511...
  • Seite 9: Auspacken, Lieferumfang

    Die Wägebrücke muss mit Hilfe einer Wasserwaage ausgerichtet werden. Alle Stellfüße müssen gleichmäßig aufliegen. Geeichte Wägesysteme: Bei geeichten Wägesystemen muss die Wägebrücke fest am Boden fixiert sein. Dies ist für die Reproduzierbarkeit der Mess- ergebnisse unerlässlich, und mit Hilfe von Fußlattenpaaren um- setzbar. KFD V40-IA-d-1511...
  • Seite 10: Anschließen Eines Anzeigegerätes

    So wird eine kontinuierliche optimale Leistung gewährleistet: • Fallende Lasten, Schockbelastungen sowie seitliche Stö- ße vermeiden! • Beim Wägebetrieb müssen alle Gegenstände mittig auf die Wägebrücke gebracht werden und dürfen nicht über die Seiten oder Rampen hängen. • Justierung in regelmäßigen Abständen überprüfen. KFD V40-IA-d-1511...
  • Seite 11: Betriebsgrenzen

    • Die Last mit einem Hubwagen, Kran oder Gabelstapler auf der Waage platzieren. Sicherstellen, dass die Last nicht schwingt, wenn sie auf der Waage platziert wird. • Die Last zuerst mindestens 10 cm über die Waage anheben, bevor sie entfernt oder neu positioniert wird. KFD V40-IA-d-1511...
  • Seite 12: Wartung, Instandhaltung, Entsorgung

    Dazu keine harten Gegenstände verwenden.  Korrosionsauslösende Substanzen regelmäßig entfernen. 9.3 IP-Schutz einhalten, Wartung, Instandhaltung  Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden.  Sicherstellen, dass das Wägesystem regelmäßig kalibriert wird, s. Kap. 4.5 Prüf- mittelüberwachung.
  • Seite 13: Kleine Pannenhilfe

    • Es herrschen starke Temperaturschwan- kungen. • Wägebrücke steht nicht eben. • Elektromagnetische Felder / Statische Aufladung (Anderen Aufstellungsort wäh- len / falls möglich, störendes Gerät aus- schalten) Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. KFD V40-IA-d-1511...
  • Seite 14: Serviceunterlagen

    Daten gespeichert. 10.1 Übersicht, Einstellvorschrift, Toleranzen Prüf- und Einstellvorschrift: Kapazität 600 kg 1500 kg Ablesbarkeit 200 g 500 g 4 kg 10 kg 600 kg 1500 kg 1/3 Eckenlast 200 kg 500 kg Toleranz 200 g 500 g KFD V40-IA-d-1511...
  • Seite 15 Eichdaten und Toleranzen nach OIML 600kg [kg] -0,1 -0,2 -0,3 -0,4 1500kg 0,75 0,25 [kg] -0,25 -0,5 -0,75 1000 1500 KFD V40-IA-d-1511...
  • Seite 16: Prüfen Und Justieren Der Eckenlast

    • Zur besseren Kontrolle über die Veränderungen, die sich während der Justierung ergeben, im Konfigurati- onsmenü höchste Ablesbarkeit für Kontrollzwecke anwählen. • Anschlussbox öffnen Justierregel: Die Ecke (Wägezelle) mit der größten Minusabweichung muss zu Null gesetzt werden. Diese Ecke auch nach mehrmaligen Justierdurchgängen nicht verstellen. KFD V40-IA-d-1511...
  • Seite 17 Die Justierung der Wägezelle J2 erfolgt am Potentiometer VR1. Die Justierung der Wägezelle J3 erfolgt am Potentiometer VR2. Die Justierung der Wägezelle J4 erfolgt am Potentiometer VR3. Die Justierung der Wägezelle J5 erfolgt am Potentiometer VR4. Wert erhöhen nach rechts drehen, Wert verringern nach links drehen. KFD V40-IA-d-1511...
  • Seite 18: Preload, Deadload And Overload Settings

    Platform dimension Loadcell Class Cable- (mm) Preload length (kg) (kg) KFD 600V40M 1000x1000 D09-03.19R2 500kg 15000 3000 KFD 600V40LM 1200x1200 D09-03.19R2 500kg 15000 3000 KFD 1500V40M 1000x1000 TC6911 1000kg 10000 3000 KFD 1500V40LM 1200x1200 TC6911 1000kg 10000 3000 KFD V40-IA-d-1511...
