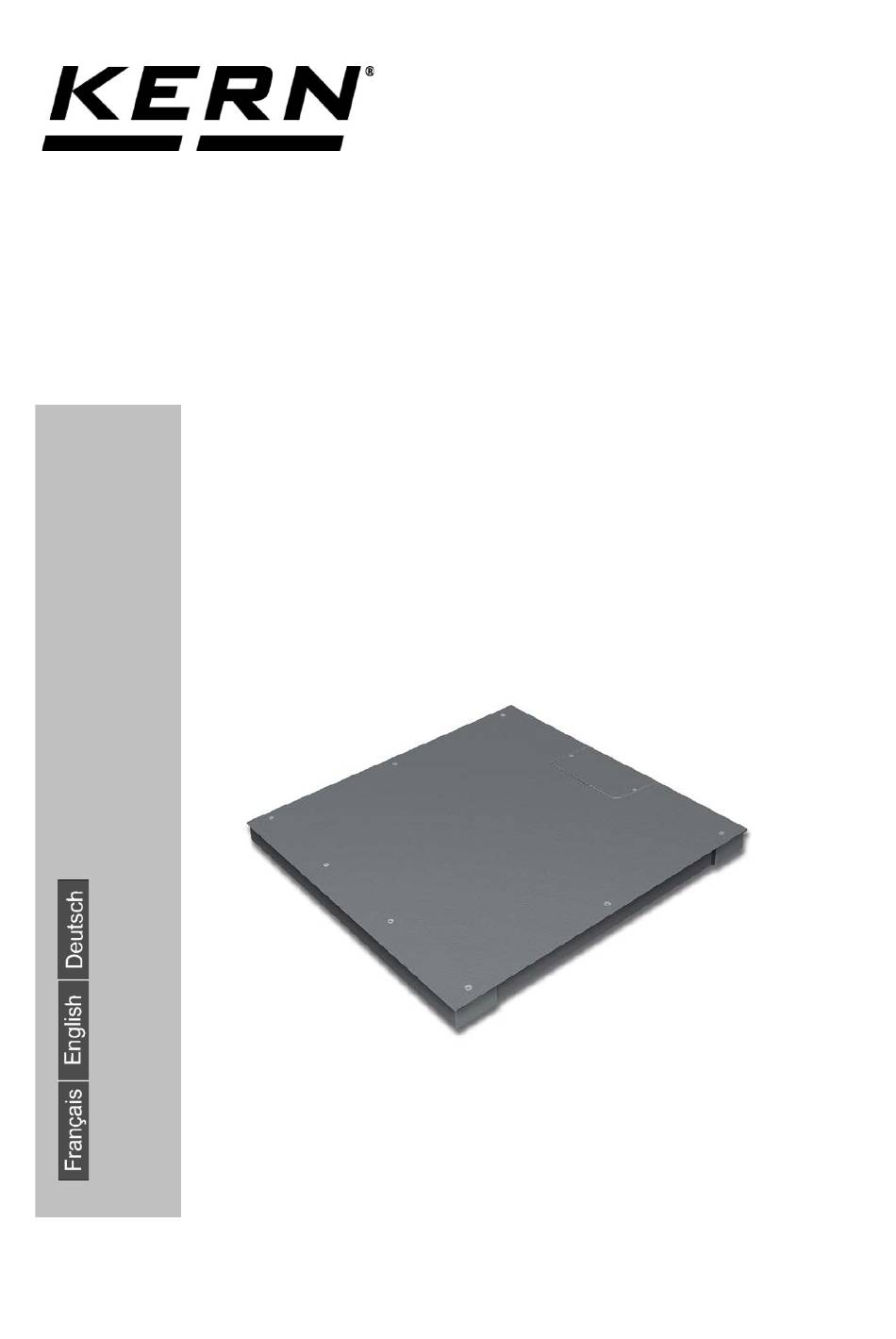

Installationsanleitung Bodenwaage
Installation instructions Floor scale
Mode d'emploi Balance au sol
KERN KFP_V20NM
Version 1.2
2017-10
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
KFP-V20NM-IA-d-1712
Werbung
Verwandte Anleitungen für KERN KFP V20NM
Inhaltszusammenfassung für KERN KFP V20NM
- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Installationsanleitung Bodenwaage Installation instructions Floor scale Mode d’emploi Balance au sol KERN KFP_V20NM Version 1.2 2017-10 KFP-V20NM-IA-d-1712...
- Seite 2 Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals Další jazykové verze najdete na webu pod adresou www.kern-sohn.com/manuals Más versiones de idiomas se encuentran online bajowww.kern-sohn.com/manuals Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals Further language versions you will find online under www.kern-sohn.com/manuals Trovate altre versioni di lingue online inwww.kern-sohn.com/manuals...
- Seite 3 Tägliche Kontrollen ........................12 Reinigung ..........................12 Wartung, Instandhaltung ......................12 Entsorgung ..........................12 Kleine Pannenhilfe ........................13 Serviceunterlagen ..................14 Übersicht, Einstellvorschrift, Toleranzen .................. 14 Prüfen und Justieren der Eckenlast ..................16 Deadload and Overload settings ..............18 KFP V20NM-IA-d-1712...
- Seite 4 1 Allgemeines Diese Installationsanleitung enthält alle Angaben zur Aufstellung und Inbetriebnahme folgender Wägebrücken: KERN KFP 600V20SNM KERN KFP 600V20NM KERN KFP 1500V20SNM KERN KFP 1500V20NM KERN KFP 3000V20NM KERN KFP 3000V20LNM 2 Technische Daten Modell Wägebe- Ables- Eichwert Mind.-last Kabellänge...
- Seite 5 Das Wägebrücke darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Wägebrücke darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizu- geben. 3.4 Gewährleistung Gewährleistung erlischt bei •...
- Seite 6 Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Wägesystemen sowie der hierfür notwen- digen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Wägesysteme kalibriert werden (Rückführung auf das nationale Normal).
- Seite 7 • IP-Schutz des Gerätes einhalten • Beim Auftreten von elektromagnetischen Feldern (z.B. durch Mobiltelefone oder Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromver- sorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) mög- lich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden. KFP V20NM-IA-d-1712...
- Seite 8 1. Außenverpackung und Verpackungsmaterial entfernen. 2. Abdeckungen entfernen. 3. Ringschrauben einbauen 4. Wägebrücke vom Verpackungsmaterial gleichmäßig abheben, siehe Vorsichts- hinweis. Wägebrücke sichern, damit sie nicht herunterfallen kann, wenn sie angehoben wird. 5. Sicherstellen, dass der Verpackungsinhalt komplett ist. KFP V20NM-IA-d-1712...
- Seite 9 • Wägebrücke mit montiertem Anschlusskabel • 4 Wägezellenfüße • 2 Ringschrauben • Betriebsanleitung Je nach Ausführung muss beim Aufbau der Wägebrücken folgendes Zubehör (Option) vorhanden sein: (A) 2 Auffahrrampen oder (B ) 1 Auffahrrampe und 1 Fußplattenset oder (C ) 2 Fußplattensets KFP V20NM-IA-d-1712...
- Seite 10 Alle Stellfüße müssen gleichmäßig aufliegen. Geeichte Wägesysteme: Bei geeichten Wägesystemen muss die Wägebrücke fest am Boden fixiert sein. Dies ist für die Reproduzierbarkeit der Mess- ergebnisse unerlässlich. Wahlweise durch zwei Auffahrrampen oder zwei Fußplattenpaare oder eine Kombination aus beiden. KFP V20NM-IA-d-1712...
- Seite 11 So wird eine kontinuierliche optimale Leistung gewährleistet: • Fallende Lasten, Schockbelastungen sowie seitliche Stö- ße vermeiden! • Beim Wägebetrieb müssen alle Gegenstände mittig auf die Wägebrücke gebracht werden und dürfen nicht über die Seiten oder Rampen hängen. • Justierung in regelmäßigen Abständen überprüfen. KFP V20NM-IA-d-1712...
- Seite 12 • Die Last mit einem Hubwagen, Kran oder Gabelstapler auf der Waage platzieren. Sicherstellen, dass die Last nicht schwingt, wenn sie auf der Waage platziert wird. • Die Last zuerst mindestens 10 cm über die Waage anheben, bevor sie entfernt oder neu positioniert wird. KFP V20NM-IA-d-1712...
- Seite 13 Nur gebräuchliche Haushaltsreiniger verwenden. Keinen Wasserstrahl- oder Hockdruckreiniger verwenden. 8.3 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Sicherstellen, dass das Wägesystem regelmäßig kalibriert wird, s. Kap. 3.5 Prüf- mittelüberwachung.
- Seite 14 • Es herrschen starke Temperaturschwan- kungen. • Wägebrücke steht nicht eben. • Elektromagnetische Felder / Statische Aufladung (Anderen Aufstellungsort wäh- len / falls möglich, störendes Gerät aus- schalten) Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. KFP V20NM-IA-d-1712...
- Seite 15 500 g 1000 g 1000 g 4 kg 10 kg 20 kg 40 kg 600 kg 1500 kg 3000 kg 6000 kg 1/3 Eckenlast 200 kg 500 kg 1000 kg 2000kg Toleranz 200 g 500 g 1000 g 2000g KFP V20NM-IA-d-1712...
- Seite 16 Eichdaten und Toleranzen nach OIML 600kg [kg] -0,1 -0,2 -0,3 -0,4 1500kg 0,75 0,25 [kg] -0,25 -0,5 -0,75 1000 1500 3000kg [kg] -0,5 -1,5 1000 2000 3000 6000kg KFP V20NM-IA-d-1712...
- Seite 17 • Zur besseren Kontrolle über die Veränderungen, die sich während der Justierung ergeben, im Konfigurati- onsmenü höchste Ablesbarkeit für Kontrollzwecke anwählen. • Anschlussbox öffnen Justierregel: Die Ecke (Wägezelle) mit der größten Minusabweichung muss zu Null gesetzt werden. Diese Ecke auch nach mehrmaligen Justierdurchgängen nicht verstellen. KFP V20NM-IA-d-1712...
- Seite 18 Die Justierung der Wägezelle 3 erfolgt am Potentiometer VR1. Die Justierung der Wägezelle 4 erfolgt am Potentiometer VR2. Die Justierung der Wägezelle 1 erfolgt am Potentiometer VR3. Die Justierung der Wägezelle 2 erfolgt am Potentiometer VR4. Wert erhöhen nach rechts drehen, Wert verringern nach links drehen. KFP V20NM-IA-d-1712...
- Seite 19 10000 3000 90kg KFP 1500V20SNM 1000x1000x80 CZL-8C-1T D09-03.19 1000 10000 3000 120kg KFP 1500V20NM 1500x1250x80 CZL-8C-1T D09-03.19 1000 10000 3000 120kg KFP 3000V20NM 1500x1250x80 CZL-8C-1.5T D09-03.19 1500 10000 3000 150kg KFP 3000V20LNM 1500x1500x80 CZL-8C-1.5T D09-03.19 1500 10000 3000 KFP V20NM-IA-d-1712...
- Seite 20 Cleaning ........................... 12 Service, maintenance ....................... 12 Disposal ............................ 12 Instant help ..........................13 Service documentation ................14 Overview, setting regulation, tolerances .................. 14 Check and adjustment of the corner load................. 16 Deadload and Overload settings ..............18 KFP V20NM-IA-e-1712...
- Seite 21 1 General These installation instruction contain all data necessary for placing and commissioning the following weighing bridges: KERN KFP 600V20SNM KERN KFP 600V20NM KERN KFP 1500V20SNM KERN KFP 1500V20NM KERN KFP 3000V20NM KERN KFP 3000V20LNM 2 Technical data Weighing Readability...
- Seite 22 The weighing system unit may only be operated in accordance with the described default settings. Other areas of use must be released by KERN in writing. 3.4 Warranty Warranty claims shall be voided in case •...
- Seite 23 In KERN's accredited DKD calibration laboratory test weights and weighing systems may be calibrated (return to the national standard) fast and at moderate cost.
- Seite 24 • Keep IP protection of the device. • Major display deviations (incorrect weighing results) may be experienced should electromagnetic fields (e.g. due to mobile phones or radio equipment), static electricity accumulations or instable power supply occur. Change location or remove source of interference. KFP V20NM-IA-e-1712...
- Seite 25 3. Assemble eye bolts 4. Lift the weighing bridge equally off the packaging material, see caution note. Secure the weighing bridge that it cannot fall down when it is lifted. 5. Ensure that the contents of package is complete. KFP V20NM-IA-e-1712...
- Seite 26 • Operating instructions According to the version, for assembling the weighing bridge the following accessories (optional) must be available: (A) 2 access ramps (B ) 1 access ramp and 1 foot plate set (C ) 2 foot plate sets KFP V20NM-IA-e-1712...
- Seite 27 In case of verified weighing systems the weighing bridge must be firmly fixed on the floor. This is essential for the reproducibility of the measuring results. Optionally using two access ramps or two pairs of foot plates or a combination of both. KFP V20NM-IA-e-1712...
- Seite 28 • Avoid falling load, shock loads and impacts from the side! • For weighing operation, all objects must be placed centrically of the weighing bridge and may not hang over the edges or the ramps. • Check adjustment at regular intervals. KFP V20NM-IA-e-1712...
- Seite 29 • Place the load on the scales using a lifting truck, a crane or a forklift truck. Ensure that the load is not swinging when it is placed onto the scales. • Lift the load first vertically at least 10 cm above the scales before it is removed or newly placed. KFP V20NM-IA-e-1712...
- Seite 30 Do not use water jet or high-pressure cleaner. 8.3 Service, maintenance The appliance may only be opened by trained service technicians who are authorized by KERN. Ensure that the weighing system is regularly calibrated, see chap. 3.5 Testing instruments control.
- Seite 31 • Weighing bridge on an uneven surface. • Electromagnetic fields / static charging (choose different location/switch off interfering device if possible) Should other error messages occur, switch balance off and then on again. If the error message remains inform manufacturer. KFP V20NM-IA-e-1712...
- Seite 32 1000 g 1000 g 4 kg 10 kg 20 kg 40 kg 600 kg 1500 kg 3000 kg 6000 kg 1/3 corner load 200 kg 500 kg 1000 kg 2000kg Tolerance 200 g 500 g 1000 g 2000g KFP V20NM-IA-e-1712...
- Seite 33 Verification data and tolerances as per OIML 600kg [kg] -0,1 -0,2 -0,3 -0,4 1500kg 0,75 0,25 [kg] -0,25 -0,5 -0,75 1000 1500 3000kg [kg] -0,5 -1,5 1000 2000 3000 6000kg KFP V20NM-IA-e-1712...
- Seite 34 • Open connection box Adjustment rule: The corner (weighing cell) with the biggest negative deviation must be set to zero. Do not re-adjust this corner even after several adjustment sequences. KFP V20NM-IA-e-1712...
- Seite 35 Adjustment of weighing cell 4 takes place at the potentiometer VR2. Adjustment of weighing cell 1 takes place at the potentiometer VR3. Adjustment of weighing cell 2 takes place at the potentiometer VR4. Increase the value turning to the right, reduce the value turning to the left. KFP V20NM-IA-e-1712...
- Seite 36 10000 3000 90kg KFP 1500V20SNM 1000x1000x80 CZL-8C-1T D09-03.19 1000 10000 3000 120kg KFP 1500V20NM 1500x1250x80 CZL-8C-1T D09-03.19 1000 10000 3000 120kg KFP 3000V20NM 1500x1250x80 CZL-8C-1.5T D09-03.19 1500 10000 3000 150kg KFP 3000V20LNM 1500x1500x80 CZL-8C-1.5T D09-03.19 1500 10000 3000 KFP V20NM-IA-e-1712...
- Seite 38 Aide succincte en cas de panne ....................13 Dossier du SAV .................... 14 Vue d‘ensemble, consigne individuelle, tolérances ..............14 Contrôle et ajustage de la charge sur coin ................16 Réglages du poids mort et de la surcharge ..........18 KFP V20NM-IA-f-1712...
- Seite 39 1 Généralités La notice d'installation comporte toutes les indications pour l’installation et la mise en service des ponts-bascules suivants: KERN KFP 600V20SNM KERN KFP 600V20NM KERN KFP 1500V20SNM KERN KFP 1500V20NM KERN KFP 3000V20NM KERN KFP 3000V20LNM 2 Caractéristiques techniques Modèle...
- Seite 40 3.1 Documentation La notice d'installation comporte toutes les indications pour l’installation et la mise en service des ponts-bascules KERN KFP V20. En combinaison avec un appareil d‘affichage, désigné de système de pesée dans ce qui suit, la commande et la configuration sont à relever de la notice de l’appareil d‘affichage.
- Seite 41 à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD, KERN propose un calibrage rapide et économique pour les poids d´ajustage et les systèmes de pesée (sur la base du standard national).
- Seite 42 • L´apparition de champs électromagnétiques (p. ex. par suite de téléphones portables ou d’appareils de radio), de charges électrostatiques, ainsi que d’alimentation en électricité instable peut provoquer des divergences d´affichage importantes (résultats de pesée erronés). Il faut alors changer de site ou éliminer la source parasite. KFP V20NM-IA-f-1712...
- Seite 43 3. Insérer les anneaux à vis 4. Soulever uniformément le pont-bascule hors du matériel d‘emballage, voir la consigne de précaution. Assurer le pont-bascule qu’il ne puisse pas tomber quand il est soulevée. 5. Vous assurer que le contenu de l’emballage est complet. KFP V20NM-IA-f-1712...
- Seite 44 • Mode d’emploi En fonction du modèle les ponts-bascules doivent disposer des accessoires suivants (en option) pour le montage : (A) 2 rampes d‘accès (B ) 1 rampes d‘accès et 1 kit de semelles (C ) 2 kits de semelles KFP V20NM-IA-f-1712...
- Seite 45 Sur les systèmes de pesée étalonnés, le pont-bascule doit être ancré à demeure au sol. Ceci est indispensable pour obtenir des résultats de mesure reproductibles. En option par deux rampes d’accès ou deux couples de semelles ou encore par une combinaison des deux. KFP V20NM-IA-f-1712...
- Seite 46 • Eviter des charges tombées, des charges par choc ainsi que des chocs latéraux! • en régime de pesée tous les objets doivent être posés au centre du pont-bascule et ne doivent pas dépasser des côtés ou sur les rampes. • Contrôler l’ajustage à intervalles réguliers. KFP V20NM-IA-f-1712...
- Seite 47 à fourches sur la balance. S’assurer que la charge n’oscille pas lorsqu’elle est placée sur la balance. • Soulever la charge au moins de 10 cm au-dessus de la balance avant de la retirer ou de la repositionner. KFP V20NM-IA-f-1712...
- Seite 48 8.3 Maintenance, entretien L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l´autorisation de KERN. S’assurer que le système de pesée subit un calibrage régulier, voir au chap. 3,5. 8.4 Mise au rebut ...
- Seite 49 • Champs électromagnétiques/ charge électrostatique (changer de lieu d´installation/ si possible, arrêter l´appareil provoquant l´anomalie) Au cas où d´autres messages d´erreur apparaissent, arrêter puis rallumer la balance. En cas de perduration du message d’erreur, faites appel au fabricant. KFP V20NM-IA-f-1712...
- Seite 50 1000 g 1000 g 4 kg 10 kg 20 kg 40 kg 600 kg 1500 kg 3000 kg 6000 kg 1/3 charge sur 200 kg 500 kg 1000 kg 2000kg coin Tolérance 200 g 500 g 1000 g 2000g KFP V20NM-IA-f-1712...
- Seite 51 Données d’étalonnage et tolérances conformément à OIML 600kg [kg] -0,1 -0,2 -0,3 -0,4 1500kg 0,75 0,25 [kg] -0,25 -0,5 -0,75 1000 1500 3000kg [kg] -0,5 -1,5 1000 2000 3000 6000kg KFP V20NM-IA-f-1712...
- Seite 52 • Ouvrir la boîte de raccordement Règle d‘ajustage: Le coin (cellule de pesée) présentant le plus grand écart négatif est à mettre à zéro. Ne plus dérégler ce coin après des procédures d’ajustage répétées. KFP V20NM-IA-f-1712...
- Seite 53 La cellule de pesée 1 est ajustée sur le potentiomètres VR5 et VR6. La cellule de pesée 2 est ajustée sur le potentiomètres VR7 et VR8. Tourner à droite pour augmenter la valeur, tourner à gauche pour diminuer la valeur. KFP V20NM-IA-f-1712...
- Seite 54 10000 3000 90kg KFP 1500V20SNM 1000x1000x80 CZL-8C-1T D09-03.19 1000 10000 3000 120kg KFP 1500V20NM 1500x1250x80 CZL-8C-1T D09-03.19 1000 10000 3000 120kg KFP 3000V20NM 1500x1250x80 CZL-8C-1.5T D09-03.19 1500 10000 3000 150kg KFP 3000V20LNM 1500x1500x80 CZL-8C-1.5T D09-03.19 1500 10000 3000 KFP V20NM-IA-f-1712...
