Anzeige- Und Messeinheit Im Aufstellraum - Leda LUC 2 Montageanleitung

Montageort des LUC 2
Der Montageort sollte so gewählt werden, dass alle Komponenten des LUC 2 für Wartungs-
und Prüfzwecke leicht zugänglich sind und gegebenenfalls ausgebaut oder ausgetauscht
werden können (z.B. Widerstandsthermometer und Druckmessschlauch).
Ist eine Verbindung zu den Komponenten mit den Standard-Anschlusskabellängen nicht
möglich, können die Kabel entsprechend verlängert werden (siehe Optionales Zubehör
Kap. 2.1).
Beim Einmörteln/Eingipsen des Unterputzgehäuses ist zum Schutz der Meßplatine die
Schaumstoffeinlage zu verwenden..

3.2 Anzeige- und Messeinheit im Aufstellraum

Anzeige- und Messeinheit
Messleitungen, verlegt im Leerrohr
Aufstellraum

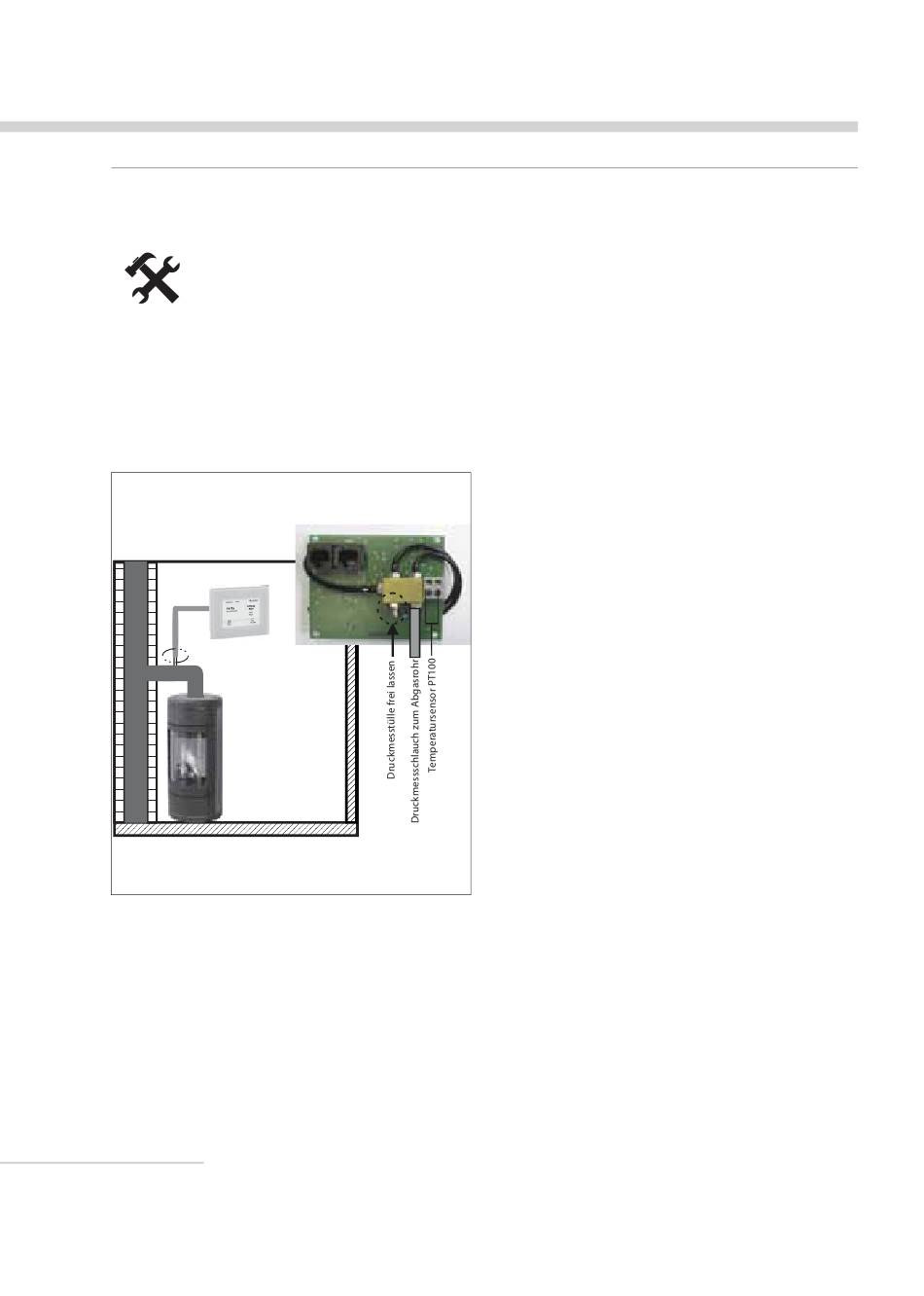

Abb. 3.1 Montageort der Anzeige- und Messeinheit im
Aufstellraum
12
Die LUC 2 Anzeige- und Messeinheit wird immer im
Aufstellraum, möglichst in der Nähe der Feuerstätte
oder zumindest im Luftverbund, montiert. In diesem
Fall bleibt die Anschlusstülle (s. Abb. 3.2) für den
Raumdruck frei. Der Raumdruck breitet sich durch
den freien Ringspalt am Grafi k-
display in das Innere des Gehäuses aus und wird
dort gemessen.
