axiom
® Multi Level®
Vorbereitung der Bohrschablone
1. HERSTELLUNG DER BOHRSCHABLONE
Die Herstellung der Bohrschablonen hängt von der verwendeten Software ab.
Die gefertigten Bohrschablonen können nicht allein verwendet werden; in sie müssen Führungshülsen aus Metall von Anthogyr ein-
gesetzt werden (siehe unten).
Diese Hülsen werden von Hand in die Schablonen eingesetzt.
ACHTUNG!
Diese Hülsen sind Einmalprodukte.
Beim Einsetzen dieser Hülsen in die Bohrschablonen darf kein Adhäsiv verwendet werden.
Die Verwendung von Anthogyr Hülsen ist für eine präzise Führung von entscheidender Bedeutung.
Die Verwendung einer anderen als der von Anthogyr verkauften Hülsen ist kontraindiziert.

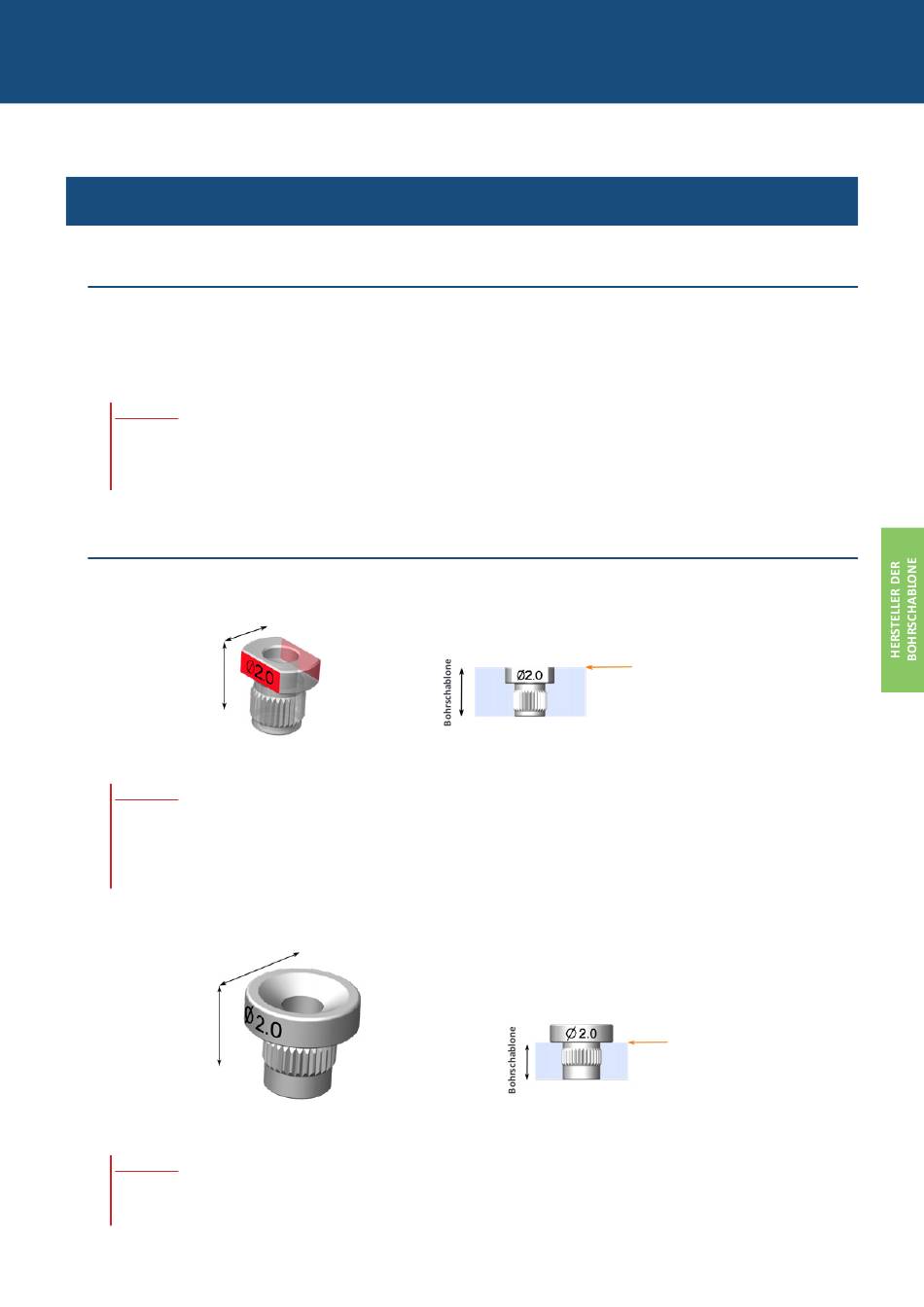

2. Montage der Hülsen
A. FÜHRUNGSHÜLSE Ø2.0
3 mm
4.5 mm
Art.-Nr. OPGS20 oder OPGS20-4 oder OPGS20-10
ACHTUNG!
Beim Einsetzen der Führungshülse Ø2.0 mm in die Bohrschablone ist die Hülsenmarkierung zu beachten, d. h. die oben rot markier-
ten flachen Seiten müssen korrekt platziert werden.
Achten Sie bei der Montage der Führungshülsen Ø2.0 mm darauf, dass diese vertikal positioniert werden.
Die Hülse befindet sich in der korrekten vertikalen Position, wenn sie mit der Bohrschablone ausgerichtet ist (siehe Abbildung oben
rechts).
B. HÜLSE FÜR FIXATIONSSTIFT Ø2.0
6.8 mm
6 mm
Art.-Nr. OPFPSL20-3 oder OPFPSL20-5
ACHTUNG!
Achten Sie bei der Montage der Hülsen für die Fixationsstifte darauf, dass sie sich in einer vertikalen Position befinden.
Die Hülse für Fixationsstift befindet sich in der korrekten vertikalen Position, wenn sie mit der Bohrschablone ausgerichtet ist (siehe
Abbildung oben rechts).
ANTHOGYR FIRST DRILL GUIDED SURGERY BEDIENUNGSANLEITUNG
Korrektes Montageschema
Korrektes Montageschema
Ausrichtung Schablone-Hülse
Ausrichtung Schablone-Hülse
17
