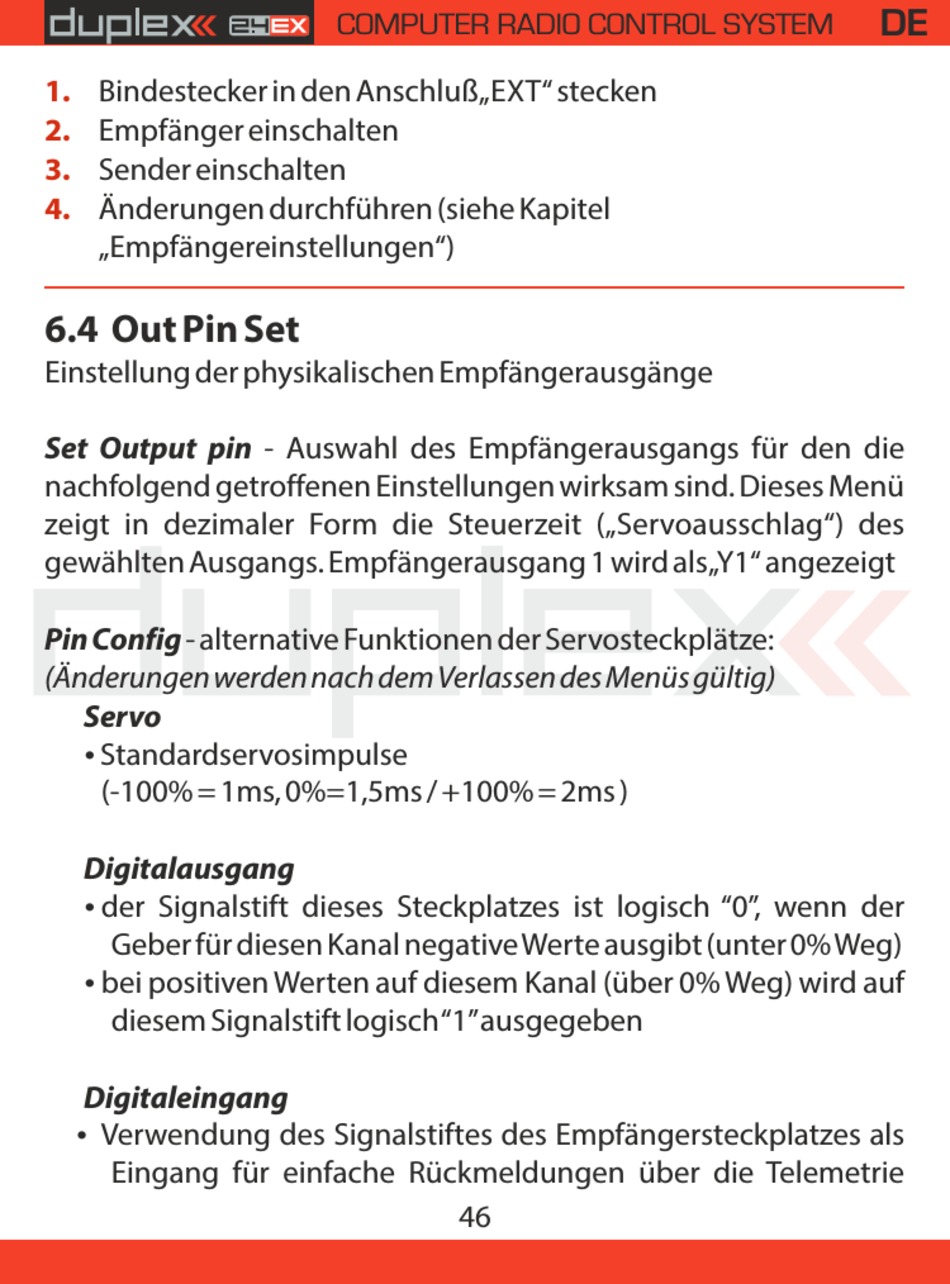

1.
Bindestecker in den Anschluß „EXT" stecken
2.
Empfänger einschalten
3.
Sender einschalten
4.
Änderungen durchführen (siehe Kapitel
„Empfängereinstellungen")
6.4 Out Pin Set
Einstellung der physikalischen Empfängerausgänge
Set Output pin - Auswahl des Empfängerausgangs für den die
nachfolgend getroffenen Einstellungen wirksam sind. Dieses Menü
zeigt in dezimaler Form die Steuerzeit („Servoausschlag") des
gewählten Ausgangs. Empfängerausgang 1 wird als „Y1" angezeigt
Pin Config - alternative Funktionen der Servosteckplätze:
(Änderungen werden nach dem Verlassen des Menüs gültig)
Servo
Standardservosimpulse
ź
(-100% = 1ms, 0%=1,5ms / +100% = 2ms )
Digitalausgang
der Signalstift dieses Steckplatzes ist logisch "0", wenn der
ź
Geber für diesen Kanal negative Werte ausgibt (unter 0% Weg)
bei positiven Werten auf diesem Kanal (über 0% Weg) wird auf
ź
diesem Signalstift logisch "1" ausgegeben
Digitaleingang
Verwendung des Signalstiftes des Empfängersteckplatzes als
ź
Eingang für einfache Rückmeldungen über die Telemetrie
COMPUTER RADIO CONTROL SYSTEM
46
DE
