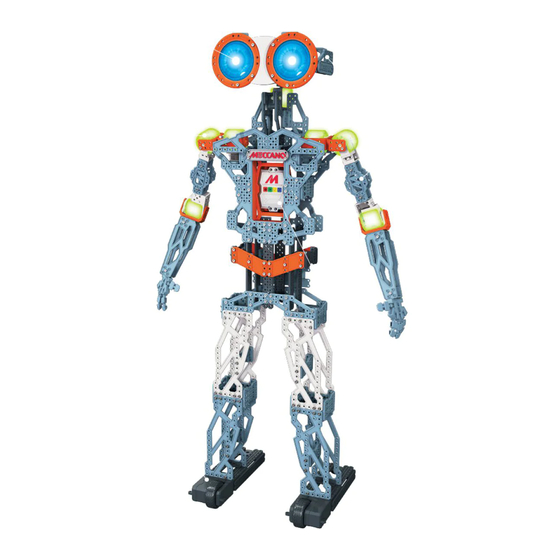

Spin Master Meccano TECH Meccanoid G15KS Personal Robot Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Meccano TECH Meccanoid G15KS Personal Robot:
- Bedienungsanleitung (35 Seiten)
Inhaltsverzeichnis
