Die blinkenden Symbole beschreiben
das der entsprechende Ausgang aktiviert
sein sollte, aber vorübergehend durch
eine andere Funktion gesperrt ist. Die
Ausgänge können z.B. in den folgenden
Situationen gesperrt sein:
1.) Die Funktion Ventilatorabschaltung
P22 oder P23 sperrt den Ventilator
bei Verwendung eines Vorlauf-
temperatursensors oder Bimetalls
(P07 = 3)
2.) Der Freigabekontakt
Regelung
3.) Die Stillstandszeit C09 blockiert den
Kompressor
4.) Das Servo-Ventil wird neu
synchronisiert
5.) Das Ventil ist gesperrt bis das zweite
Servo-Ventil geschlossen ist

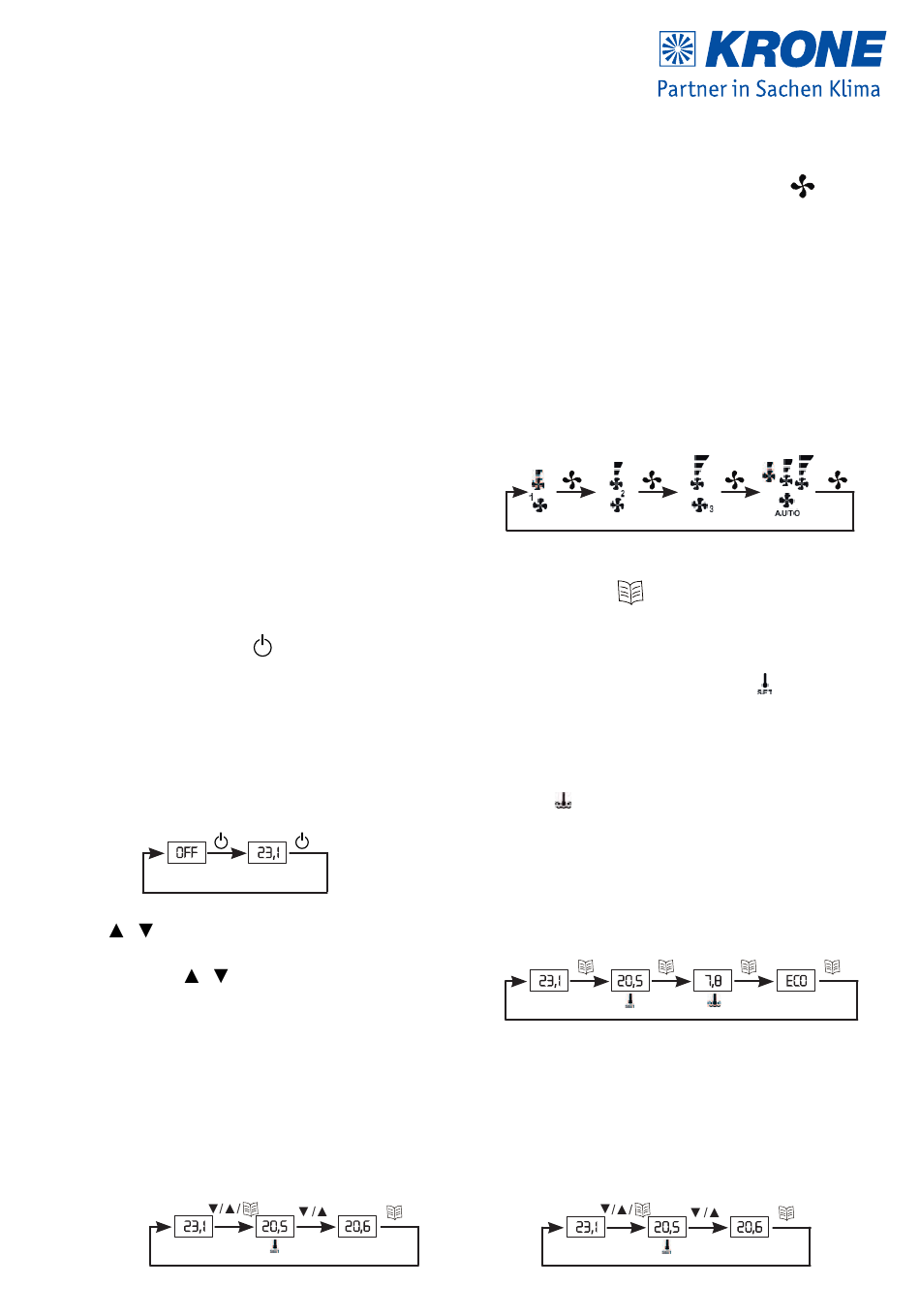

Taste ON/OFF
Die Taste dient zum Ein- und Aus-
schalten des Reglers. Ist der Regler
ausgeschaltet wird im
angezeigt. Eventuelle angezeigte Sym-
bole zeigen die entsprechende aktiven
Zustände.
<2Sek.
Aus
Kühlen/Heizen
/ -Tasten
Mit den
/ -Tasten konnen
höht oder verringert oder die gewünsch-
te Solltemperatur verändert werden.
Bei Betätigen der Tasten wechselt die
Displayanzeige sofort auf die aktuelle
Solltemperatur und es wird die neu ein-
gestellt Temperatur angezeigt. Danach
kehrt das Display wieder zur aktuellen
Raumtemperatur zurück.
<2Sek.
akt. Sollwert
blockiert
die
Display „OFF"
<2Sek.
Werte er-
<2Sek.
<2Sek.
neuer Sollwert
Taste Ventilatorgeschwindigkeit
Durch Drücken der Taste kann die Ven-
tilatorstufe verändert werden. Es gibt 3
fest eingestellte (FI 1=klein, FI 2=mittel
und FI 3=hoch) sowie eine automatische
Stufe (AUt). In der Stufe AUt wird bei
einer großen Temperaturabweichung
vom eingestellten Sollwert eine große
und bei einer geringen Abweichung eine
kleine Stufe aktiviert.
<2 Sek.
<2Sek.
Stufe 1 (L) Stufe 2 (M)
Stufe 3 (H)
Menü -Taste
Mit dieser Taste wechselt die Anzeige
des Displays zur Einstellung der
eingestellten Solltemperatur ( ). Ist der
Regler für die Anzeige der Vorlauftem-
peratur, gemessen über den Tempera-
tursensor SM, konfiguriert, wird diese
nach einer erneuten Betätigung ange-
zeigt ( ).
Bei erneutem Betätigen kehrt der Regler
in die normale Betriebsart zurück. Bei
einer Veränderung zeigt das Display die
aktuell eingestellte Solltemperatur.
<2Sek.
<2Sek.
Sollwert
Durch mehrmaligen Druck auf die Taste
werden im Display die verschiedenen
Temperaturen angezeigt. Einige Se-
kunden nach dem letzten Tastendruck
kehrt das Display wieder zur aktuellen
Raumtemperatur zurück.
<2Sek.
akt. Sollwert
<2Sek.
<2Sek.
/
/
Automatik
<2Sek.
<2Sek.
Sensor SM
Economy
<2Sek.
<2Sek.
neuer Sollwert
7
