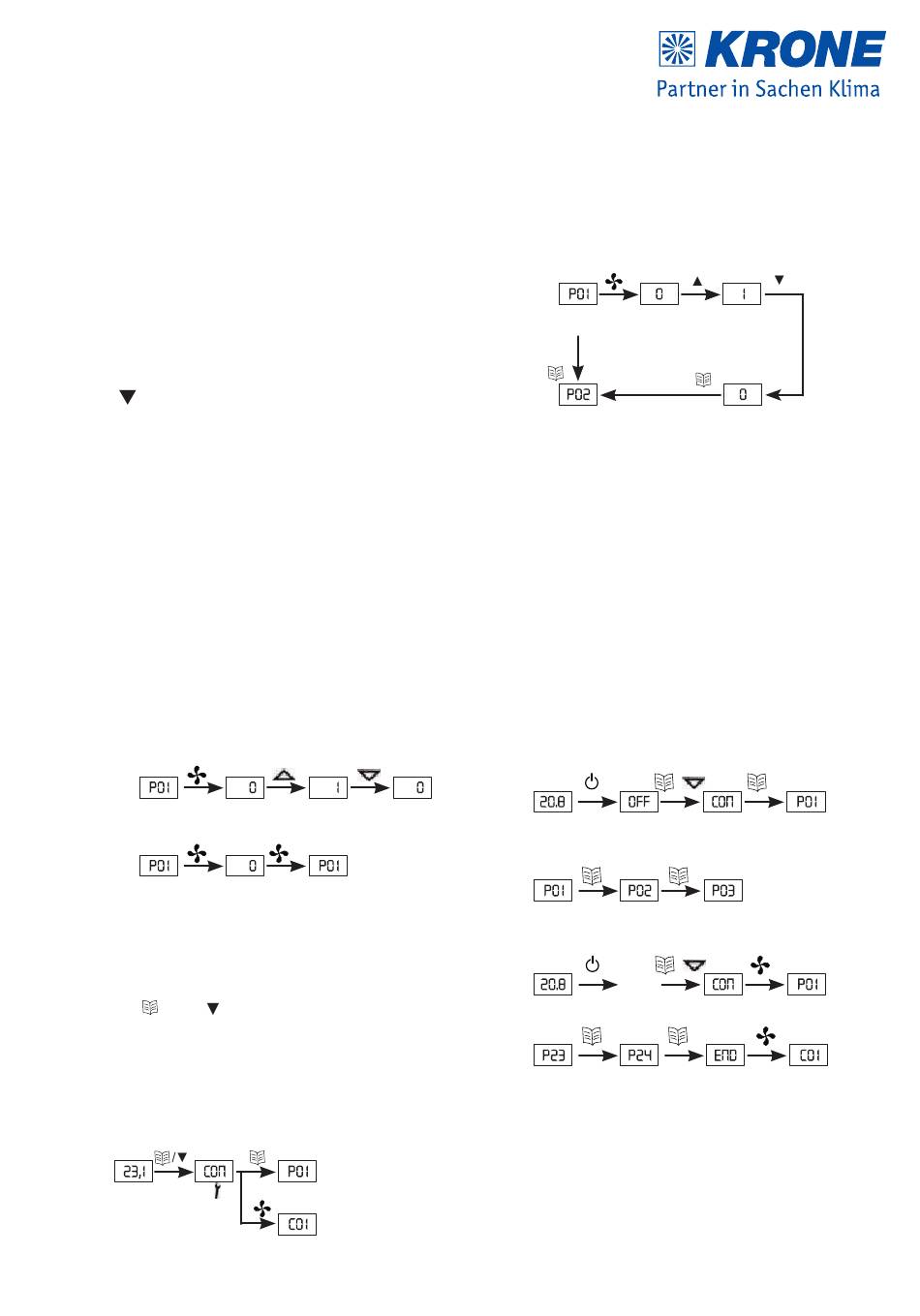

Konfiguration durch den Installateur
Zugang zur Parameterebene
Durch die Konfigurierung des Reglers
kann die Funktionsweise an die verschie-
denen Raumbedingungen oder an die
verschiedenen Systeme angepasst wer-
den. Bei ausgeschaltetem Regler kann
durch gleichzeitiges Betätigen der Taste
"
Abwärts" und "Menü"-Taste die
Konfigurationsebene erreicht werden. Es
erscheint die Anzeige „COn" (Konfigu-
ration) im Display. Durch Drücken der
Taste Menü können die verschiedenen
Regelparameter P01 bis P32 angewählt
werden. Das Menüende wird durch
die Anzeige "End" beschrieben. Nach
Drücken der Taste Menü wird die Kon-
figuration gespeichert und die normale
Anzeige erscheint. Durch Drücken der
Taste ON/OFF kann ohne Speicherung
das Konfigurationsmenü verlassen
werden.
Parameterwerte veränderm
<2 Sek.
<2 Sek.
Parameter öffnen und verlassen
<2 Sek.
>2 Sek.
Zugang zur Programmierebene
Der Zugang zur Programmierebene
erfolgt durch längeres Betätigen der Tas-
ten
und
. Der
Zugang kann durch
Einstellung des Fachpersonals gesperrt
sein (JP5 geöffnet). Vergleichen Sie auch
Kapitel
„Installation".
Programmierebene öffnen
>3Sek.
<2Sek.
<2Sek.
Konfig.
ebene
öffnen
<2 Sek.
Parameterebene
P01...P24
Konfigurierungsebene
C01...C19
Parameter öffnen und Werte ändern
<2Sek.
Parameter
Einstellung
P01
„0"
<2Sek.
Wert speichern und
Parameter P02 erreichen
Wird innerhalb des Menüs die Taste
Ventilatorgeschwindigkeit gedrückt,
kann der programmierte Istwert ange-
zeigt werden. Um den Wert der Parame-
ter P01 bis P10 abzuändern, ist die Taste
Ventilatorgeschwindigkeit erneut zu
betätigen. Für die Änderung der anderen
Parameter ist nach der Taste Ventilator-
geschwindigkeit die Einstellung über das
Einstellrad vorzunehmen.
Programmierebene P01 bis P24 öffnen
<2 Sek.
>2 Sek.
in Parametern blättern
<2 Sek.
<2 Sek.
Programmierebene C01 bis C19 öffnen
<2 Sek.
>2 Sek.
...
<2 Sek.
<2 Sek.
<2Sek.
<2Sek.
neue
Einstellung„1"
<2Sek.
neue
Einstellung„0"
<2 Sek.
+
<2 Sek.
+
<2 Sek.
19
