C-RT-02

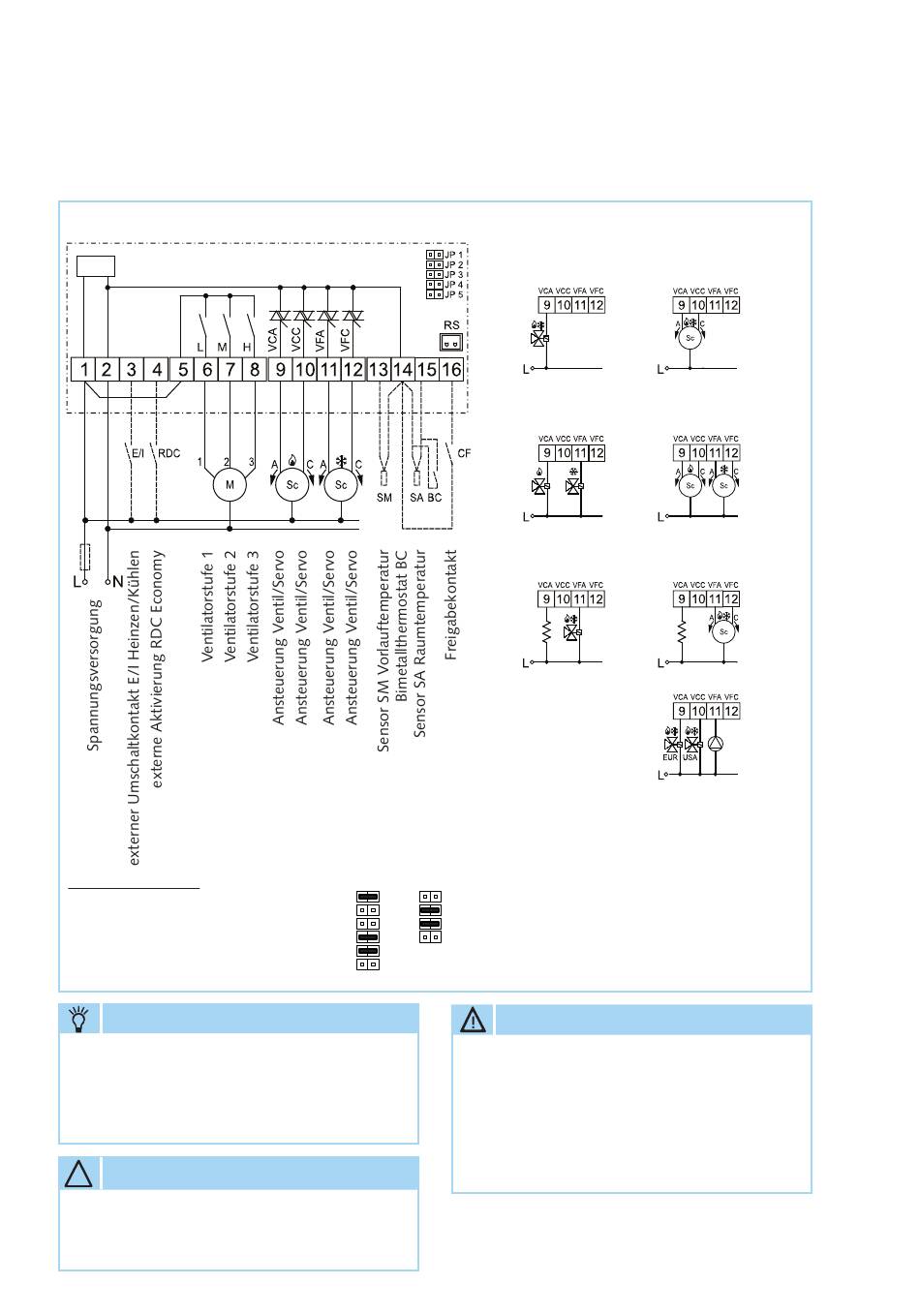

Elektrisches Schaltschema
C-RT-02
Präzisions-Raumtemperatur-
Regelung C-RT-02
Option
Jumperkonfigurierung
JP1 Spannungsversorgung 230V
JP2 Spannungsversorgung 24V
JP3 Frequenz 50Hz
JP4 Frequenz 60Hz
JP5 Zugang Konfigurierungsebene aktiv
Zugang Konfigurierungsebene gesperrt JP5
HINWEIS
Das Messen einer Spannung an den
Ventilausgängen
ist nur mit einer angeschlossen Last
(Ventil) möglich (TRIAC Ausgang)!
ACHTUNG
!
Bei einer Missachtung der neben-
stehenden Hinweise kann der
Regler beschädigt werden!
18
Option
JP1
JP2
JP1
JP2
JP3
JP4
JP3
JP4
JP5
(Klemme 9 bis 12)
Mögliche Ventilanschussvarianten
a) Zweileiter-NO/NC-Ventil
Kühlen oder Heizen
Auf-Zu/stetig
Heizen/Kühlen
c) Vierleiter-NO/NC-Ventile
Kühlen und Heizen
Auf-Zu/stetig
Heizen
Kühlen
e) Zweileiter-NO/NC-Ventil
Kühlen und Heizen
Auf-Zu/stetig
Heizen
Kühlen
g) Wärmepumpen-Anlage
Kühlen und Heizen
Auf-Zu
EUR = Ausgang
USA = negierter
Ausgang
Legende
BC
Bimetallthermostat, optional (alternativ zu SA)
CF
Freigabekontakt, optional
E/I
Umschaltkontakt Kühlen/Heizen, optional
M
Ventilatormotor
RDC Aktivierung Econonmy-Funktion, optional
SA
Sensor Raumtemp. (Zubehör 1611380)
Sc
Ansteuerung Ventilbaugruppe /Servomotor
(siehe auch Anschlussvarianten)
SM
Sensor Vorlauftemp. (Zubehör 1611381)
ACHTUNG
Bei Verwendung eines Freigabe-
kontaktes CF und Bimetallthermo-
stat BC ist auf bestimmte Sicher-
heitseinschränkungen zu achten.
Beachten Sie hierzu das entspre-
chende Kapitel.
b) Zweileiter-Servo-Ventil
Kühlen oder Heizen
Rechts-Links
Heizen/Kühlen
d) Vierleiter-Servo-Ventile
Kühlen und Heizen
Rechts-Links
Heizen
Kühlen
f) Zweileiter-Servoventil
Kühlen und Heizen
Rechts-Links
Heizen
Kühlen
