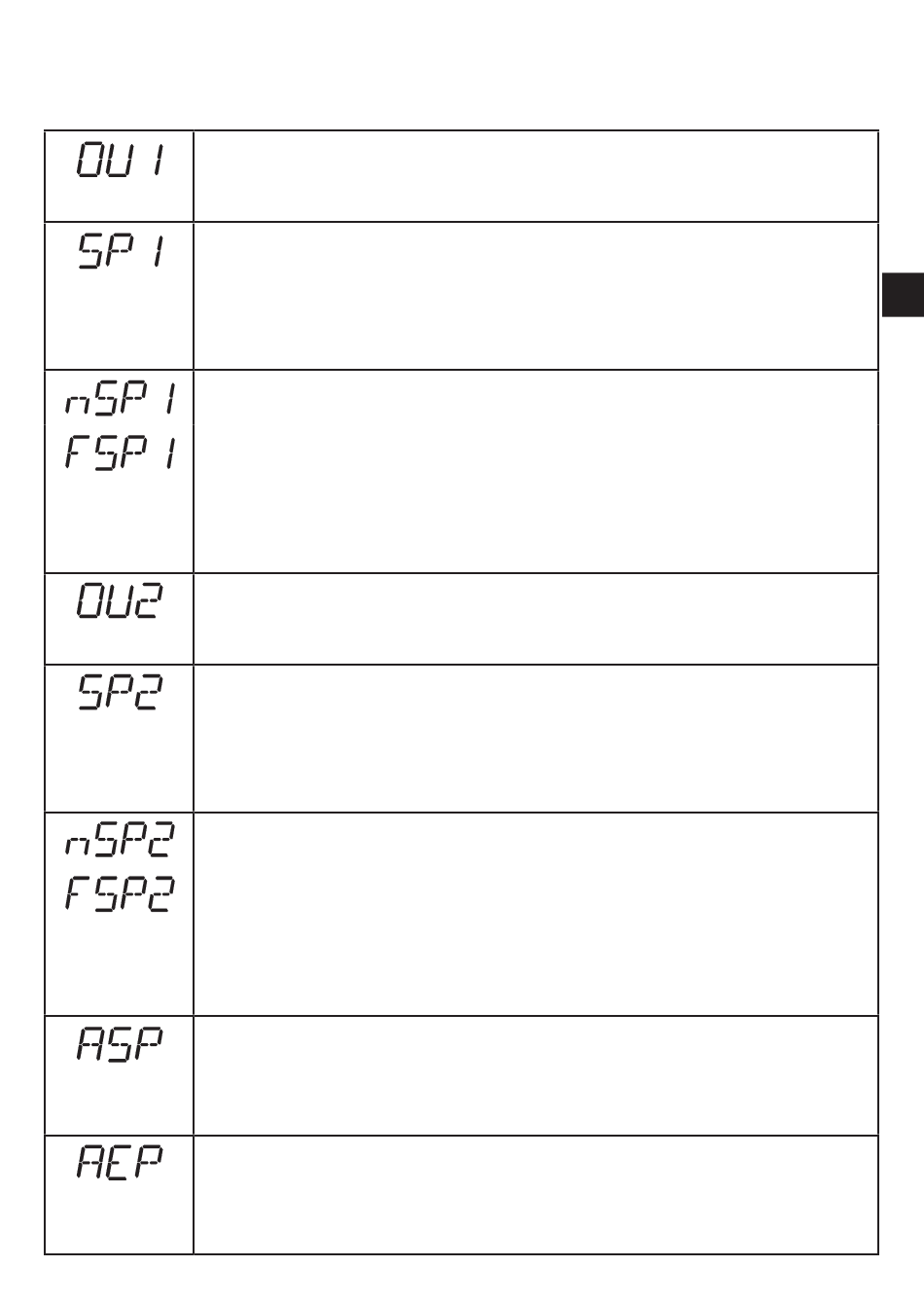

8.2 Menü-Erläuterung
Die Werkseinstellungen befinden sich am Ende der Anleitung (→ 14 Factory setting)�
Konfiguration für Ausgang 1
Es sind 4 Schaltfunktionen einstellbar:
[Hno], [Hnc], [Fno], [Fnc] → 10.2.3 Configure OUT 1
Schaltpunkt für Hysteresefunktion OUT1
Grenzwert, bei dem der Ausgang in Hysteresefunktion seinen Schaltzu-
stand ändert (Objekt näher / weiter als eingestellte Entfernung)�
[SP1] ist nur aktiv, wenn [OU1] = [Hno] oder [Hnc]�
→ 10.2.5 Setting of the switch point for hysteresis function OUT1
Schaltpunkte für Fensterfunktion OUT1
Grenzwerte, bei denen der Ausgang in Fensterfunktion seinen Schalt-
zustand ändert (Objekt zwischen Abstand "Nah" und Abstand "Fern"
vorhanden / nicht vorhanden)�
[nSP1] = Schaltpunkt "Nah" / [FSP1] = Schaltpunkt "Fern"�
[nSP1] / [FSP1] sind nur aktiv, wenn [OU1] = [Fno] oder [Fnc]�
→ 10.2.7 Setting of the switch points for window function OUT1
Konfiguration für Ausgang 2
Es sind 4 Schaltfunktionen und 2 Analogsignale einstellbar:
[Hno], [Hnc], [Fno], [Fnc], [I], [U] → 10.2.8 Configure OUT2
Schaltpunkt für Hysteresefunktion OUT2
Grenzwert, bei dem der Ausgang in Hysteresefunktion seinen Schaltzu-
stand ändert (Objekt näher / weiter als eingestellte Entfernung)�
[SP2] ist nur aktiv, wenn [OU2] = [Hno] oder [Hnc]�
→ 10.2.9 Setting of the switch point for hysteresis function OUT2
Schaltpunkte für Fensterfunktion OUT2
Grenzwerte, bei denen der Ausgang in Fensterfunktion seinen Schalt-
zustand ändert (Objekt zwischen Abstand "Nah" und Abstand "Fern"
vorhanden / nicht vorhanden)�
[nSP2] = Schaltpunkt "Nah" / [FSP2] = Schaltpunkt "Fern"�
[nSP2] / [FSP2] sind nur aktiv, wenn [OU2] = [Fno] oder [Fnc]�
→ 10.2.10 Setting of the switch points for window function OUT2
Analogstartpunkt
Messwert, bei dem 4 mA / 0 V ausgegeben werden�
[ASP] ist nur aktiv, wenn [OU2] = [I] oder [U]�
→ 10.2.11 Scaling of the measuring range (analogue output)
Analogendpunkt
Messwert, bei dem 20 mA / 10 V ausgegeben werden�
[AEP] ist nur aktiv, wenn [OU2] = [I] oder [U]�
→ 10.2.11 Scaling of the measuring range (analogue output)
