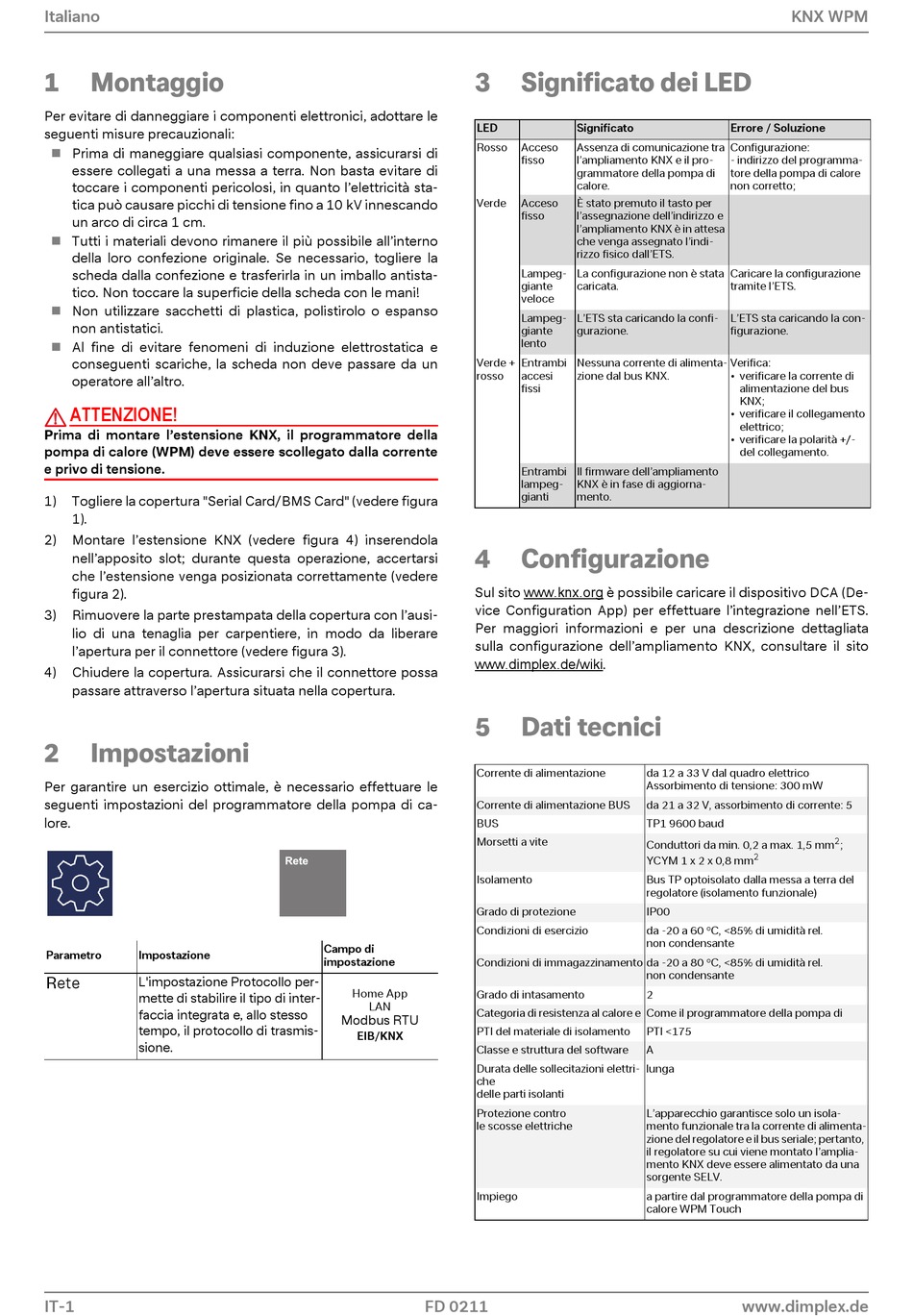

Italiano
1 Montaggio
Per evitare di danneggiare i componenti elettronici, adottare le
seguenti misure precauzionali:
Prima di maneggiare qualsiasi componente, assicurarsi di

essere collegati a una messa a terra. Non basta evitare di
toccare i componenti pericolosi, in quanto l'elettricità sta-
tica può causare picchi di tensione fino a 10 kV innescando
un arco di circa 1 cm.
Tutti i materiali devono rimanere il più possibile all'interno

della loro confezione originale. Se necessario, togliere la
scheda dalla confezione e trasferirla in un imballo antista-
tico. Non toccare la superficie della scheda con le mani!
Non utilizzare sacchetti di plastica, polistirolo o espanso

non antistatici.
 Al fine di evitare fenomeni di induzione elettrostatica e
conseguenti scariche, la scheda non deve passare da un
operatore all'altro.
ATTENZIONE!
Prima di montare l'estensione KNX, il programmatore della
pompa di calore (WPM) deve essere scollegato dalla corrente
e privo di tensione.
1) Togliere la copertura "Serial Card/BMS Card" (vedere figura
1).
2) Montare l'estensione KNX (vedere figura 4) inserendola
nell'apposito slot; durante questa operazione, accertarsi
che l'estensione venga posizionata correttamente (vedere
figura 2).
3) Rimuovere la parte prestampata della copertura con l'ausi-
lio di una tenaglia per carpentiere, in modo da liberare
l'apertura per il connettore (vedere figura 3).
4) Chiudere la copertura. Assicurarsi che il connettore possa
passare attraverso l'apertura situata nella copertura.
2 Impostazioni
Per garantire un esercizio ottimale, è necessario effettuare le
seguenti impostazioni del programmatore della pompa di ca-
lore.
Parametro Impostazione
Rete
L'impostazione Protocollo per-
mette di stabilire il tipo di inter-
faccia integrata e, allo stesso
tempo, il protocollo di trasmis-
sione.
IT-1
Rete
Campo di
impostazione
Home App
LAN
Modbus RTU
EIB/KNX
FD 0211
3 Significato dei LED
LED Significato
Rosso Acceso Assenza di comunicazione tra
fisso l'ampliamento KNX e il pro-
grammatore della pompa di
calore.
Verde Acceso È stato premuto il tasto per
fisso l'assegnazione dell'indirizzo e
l'ampliamento KNX è in attesa
che venga assegnato l'indi-
rizzo fisico dall'ETS.
Lampeg- La configurazione non è stata
giante caricata.
veloce
Lampeg- L'ETS sta caricando la confi-
giante gurazione.
lento
Verde + Entrambi Nessuna corrente di alimenta-
rosso accesi zione dal bus KNX.
fissi
Entrambi Il firmware dell'ampliamento
lampeg- KNX è in fase di aggiorna-
gianti mento.
4 Configurazione
Sul sito www.knx.org è possibile caricare il dispositivo DCA (De-
vice Configuration App) per effettuare l'integrazione nell'ETS.
Per maggiori informazioni e per una descrizione dettagliata
sulla configurazione dell'ampliamento KNX, consultare il sito
www.dimplex.de/wiki.
5 Dati tecnici
Corrente di alimentazione da 12 a 33 V dal quadro elettrico
Assorbimento di tensione: 300 mW
Corrente di alimentazione BUS da 21 a 32 V, assorbimento di corrente: 5
BUS TP1 9600 baud
Morsetti a vite
Conduttori da min. 0,2 a max. 1,5 mm
YCYM 1 x 2 x 0,8 mm
Isolamento Bus TP optoisolato dalla messa a terra del
regolatore (isolamento funzionale)
Grado di protezione IP00
Condizioni di esercizio da -20 a 60 °C, <85% di umidità rel.
non condensante
Condizioni di immagazzinamento da -20 a 80 °C, <85% di umidità rel.
non condensante
Grado di intasamento 2
Categoria di resistenza al calore e Come il programmatore della pompa di
PTI del materiale di isolamento PTI <175
Classe e struttura del software A
Durata delle sollecitazioni elettri- lunga
che
delle parti isolanti
Protezione contro L'apparecchio garantisce solo un isola-
le scosse elettriche mento funzionale tra la corrente di alimenta-
zione del regolatore e il bus seriale; pertanto,
il regolatore su cui viene montato l'amplia-
mento KNX deve essere alimentato da una
sorgente SELV.
Impiego a partire dal programmatore della pompa di
calore WPM Touch
KNX WPM
Errore / Soluzione
Configurazione:
- indirizzo del programma-
tore della pompa di calore
non corretto;
Caricare la configurazione
tramite l'ETS.
L'ETS sta caricando la con-
figurazione.
Verifica:
• verificare la corrente di
alimentazione del bus
KNX;
• verificare il collegamento
elettrico;
• verificare la polarità +/-
del collegamento.
