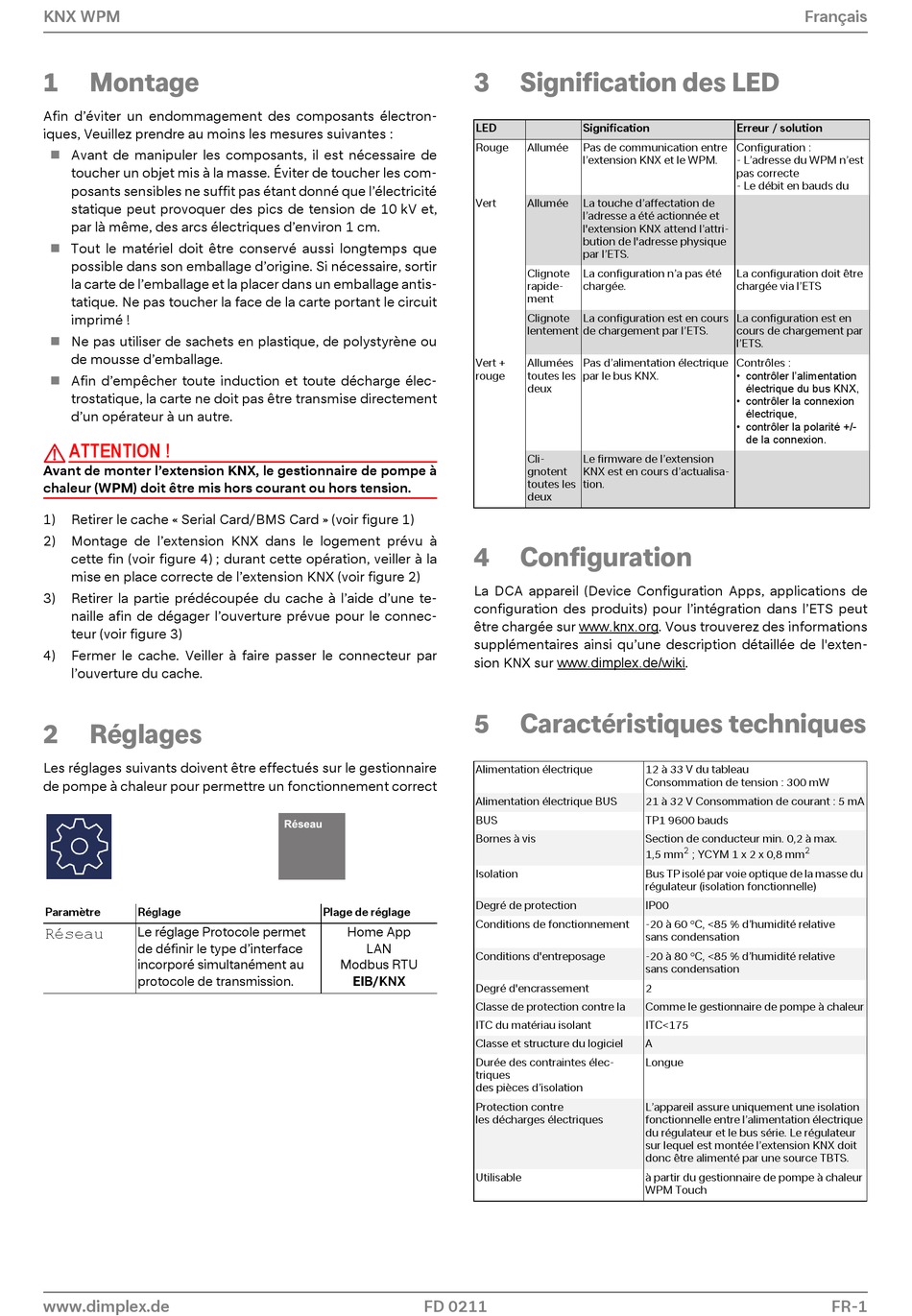

KNX WPM
1
Montage
Afin d'éviter un endommagement des composants électron-
iques, Veuillez prendre au moins les mesures suivantes :
Avant de manipuler les composants, il est nécessaire de
toucher un objet mis à la masse. Éviter de toucher les com-
posants sensibles ne suffit pas étant donné que l'électricité
statique peut provoquer des pics de tension de 10 kV et,
par là même, des arcs électriques d'environ 1 cm.
Tout le matériel doit être conservé aussi longtemps que
possible dans son emballage d'origine. Si nécessaire, sortir
la carte de l'emballage et la placer dans un emballage antis-
tatique. Ne pas toucher la face de la carte portant le circuit
imprimé !
Ne pas utiliser de sachets en plastique, de polystyrène ou
de mousse d'emballage.
Afin d'empêcher toute induction et toute décharge élec-
trostatique, la carte ne doit pas être transmise directement
d'un opérateur à un autre.
ATTENTION !
Avant de monter l'extension KNX, le gestionnaire de pompe à
chaleur (WPM) doit être mis hors courant ou hors tension.
1)
Retirer le cache « Serial Card/BMS Card » (voir figure 1)
2)
Montage de l'extension KNX dans le logement prévu à
cette fin (voir figure 4) ; durant cette opération, veiller à la
mise en place correcte de l'extension KNX (voir figure 2)
3)
Retirer la partie prédécoupée du cache à l'aide d'une te-
naille afin de dégager l'ouverture prévue pour le connec-
teur (voir figure 3)
4)
Fermer le cache. Veiller à faire passer le connecteur par
l'ouverture du cache.
2
Réglages
Les réglages suivants doivent être effectués sur le gestionnaire
de pompe à chaleur pour permettre un fonctionnement correct
Paramètre
Réglage
Le réglage Protocole permet
Réseau
de définir le type d'interface
incorporé simultanément au
protocole de transmission.
www.dimplex.de
Réseau
Plage de réglage
Home App
LAN
Modbus RTU
EIB/KNX
FD 0211
3
Signification des LED
LED
Signification
Rouge
Allumée
Pas de communication entre
l'extension KNX et le WPM.
Vert
Allumée
La touche d'affectation de
l'adresse a été actionnée et
l'extension KNX attend l'attri-
bution de l'adresse physique
par l'ETS.
Clignote
La configuration n'a pas été
rapide-
chargée.
ment
Clignote
La configuration est en cours
lentement
de chargement par l'ETS.
Vert +
Allumées
Pas d'alimentation électrique
rouge
toutes les
par le bus KNX.
deux
Cli-
Le firmware de l'extension
gnotent
KNX est en cours d'actualisa-
toutes les
tion.
deux
4
Configuration
La DCA appareil (Device Configuration Apps, applications de
configuration des produits) pour l'intégration dans l'ETS peut
être chargée sur www.knx.org. Vous trouverez des informations
supplémentaires ainsi qu'une description détaillée de l'exten-
sion KNX sur www.dimplex.de/wiki.
5
Caractéristiques techniques
Alimentation électrique
12 à 33 V du tableau
Consommation de tension : 300 mW
Alimentation électrique BUS
21 à 32 V Consommation de courant : 5 mA
BUS
TP1 9600 bauds
Bornes à vis
Section de conducteur min. 0,2 à max.
1,5 mm
Isolation
Bus TP isolé par voie optique de la masse du
régulateur (isolation fonctionnelle)
Degré de protection
IP00
Conditions de fonctionnement
-20 à 60 °C, <85 % d'humidité relative
sans condensation
Conditions d'entreposage
-20 à 80 °C, <85 % d'humidité relative
sans condensation
Degré d'encrassement
2
Classe de protection contre la
Comme le gestionnaire de pompe à chaleur
ITC du matériau isolant
ITC<175
Classe et structure du logiciel
A
Durée des contraintes élec-
Longue
triques
des pièces d'isolation
Protection contre
L'appareil assure uniquement une isolation
les décharges électriques
fonctionnelle entre l'alimentation électrique
du régulateur et le bus série. Le régulateur
sur lequel est montée l'extension KNX doit
donc être alimenté par une source TBTS.
Utilisable
à partir du gestionnaire de pompe à chaleur
WPM Touch
Français
Erreur / solution
Configuration :
- L'adresse du WPM n'est
pas correcte
- Le débit en bauds du
La configuration doit être
chargée via l'ETS
La configuration est en
cours de chargement par
l'ETS.
Contrôles :
• contrôler l'alimentation
électrique du bus KNX,
• contrôler la connexion
électrique,
• contrôler la polarité +/-
de la connexion.
2
2
; YCYM 1 x 2 x 0,8 mm
