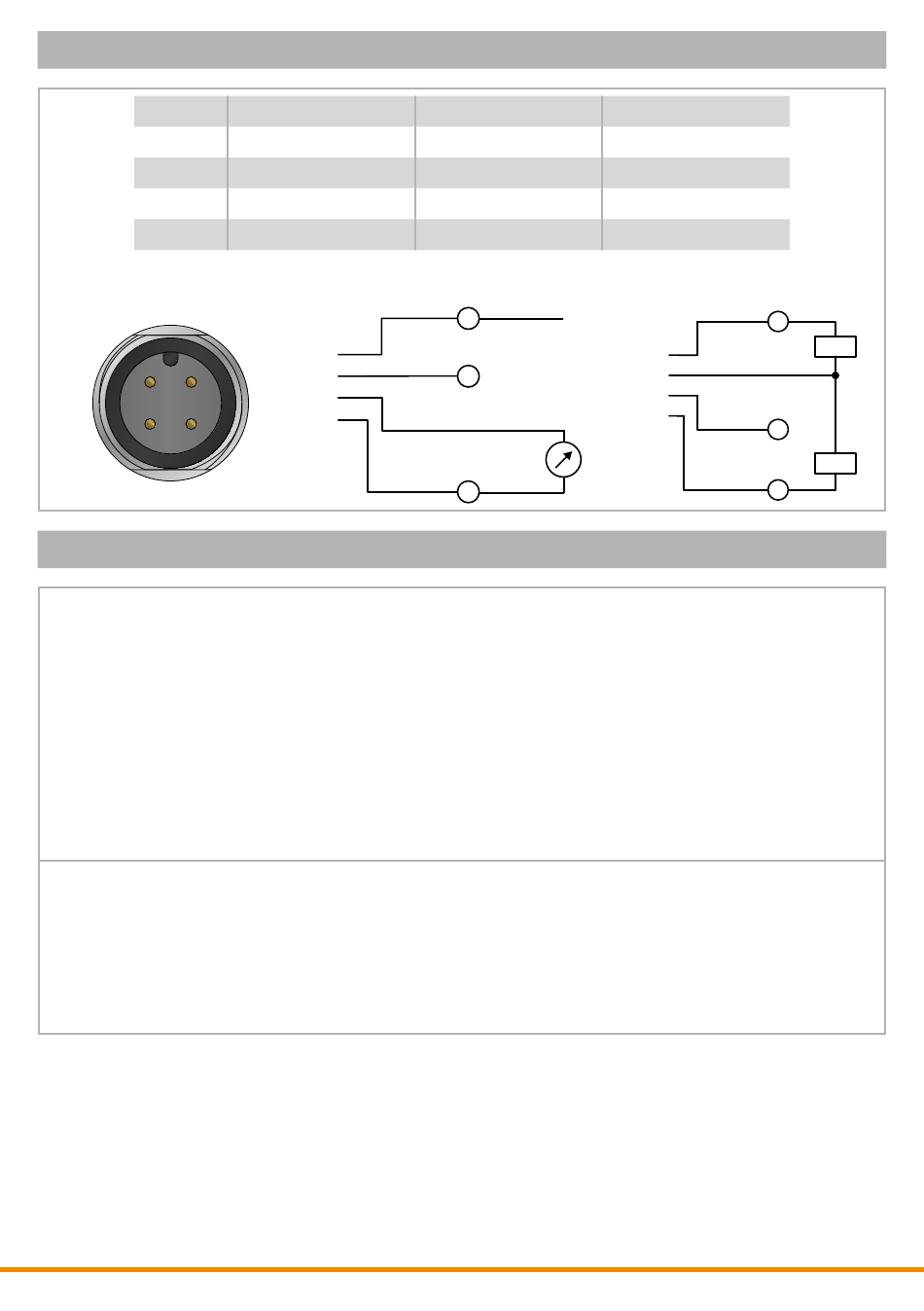

ELEKTRISCHER ANSCHLUSS
Pin
1
2
3
4
Steckerausgang M12
(Stifteinsatz)
2
1
4
3
TEACHFUNKTION ANALOGAUSGANG
Messbereich einlernen:
Der Messbereich wird mittels zwei Teachpunkten definiert. Das Ausgangssignal wird auf den
geteachten Messereich skaliert.
Vorgehen:
1. Messobjekt auf Position für 1. Teachpunkt platzieren (Position für 0 V bzw. 4 mA wird eingelernt).
2. Teachleitung (Pin 4) mit +V (Pin 1) für 0,1...2 s verbinden. LED blinkt langsam (1 Hz).
3. Messobjekt innerhalb von <20 s auf Position für 2. Teachpunkt platzieren (Position für 10 V bzw.
20 mA wird eingelernt.) und Teachleitung (Pin 4) mit +V (Pin 1) für 0,1...2 s verbinden.
4. LED blinkt 2-mal:
LED blinkt 4-mal:
Ausgangssignal wechseln:
Die physikalische Größe (Strom/Spannung) des Ausgangssignals wird gewechselt.
Vorgehen:
1. Teachleitung (Pin 4) mit +V (Pin 1) für >6 s verbinden.
2. LED blinkt 2-mal:
LED blinkt 4-mal:
Analogausgang
+V
Analogausgang
GND
Teach
Schaltbild Analogausgang
Pin 1
Pin 4
Pin 2
Pin 3
Teachvorgang erfolgreich
Teachvorgang nicht erfolgreich
Wechsel erfolgreich
Wechsel nicht erfolgreich
Schaltausgang
Anschlusskabel K4P
+V
Teach
GND
Schaltausgang
+
Teach
T
–
BR
WS
BL
SW
Schaltbild Schaltausgang
Pin 1
+
npn
Pin 4
Pin 2
T
Teach
pnp
Pin 3
–
