ENGWE E26, E26 ST Handbuch

PRODUKTEINFÜHRUNG UND MONTAGEANLEITUNG

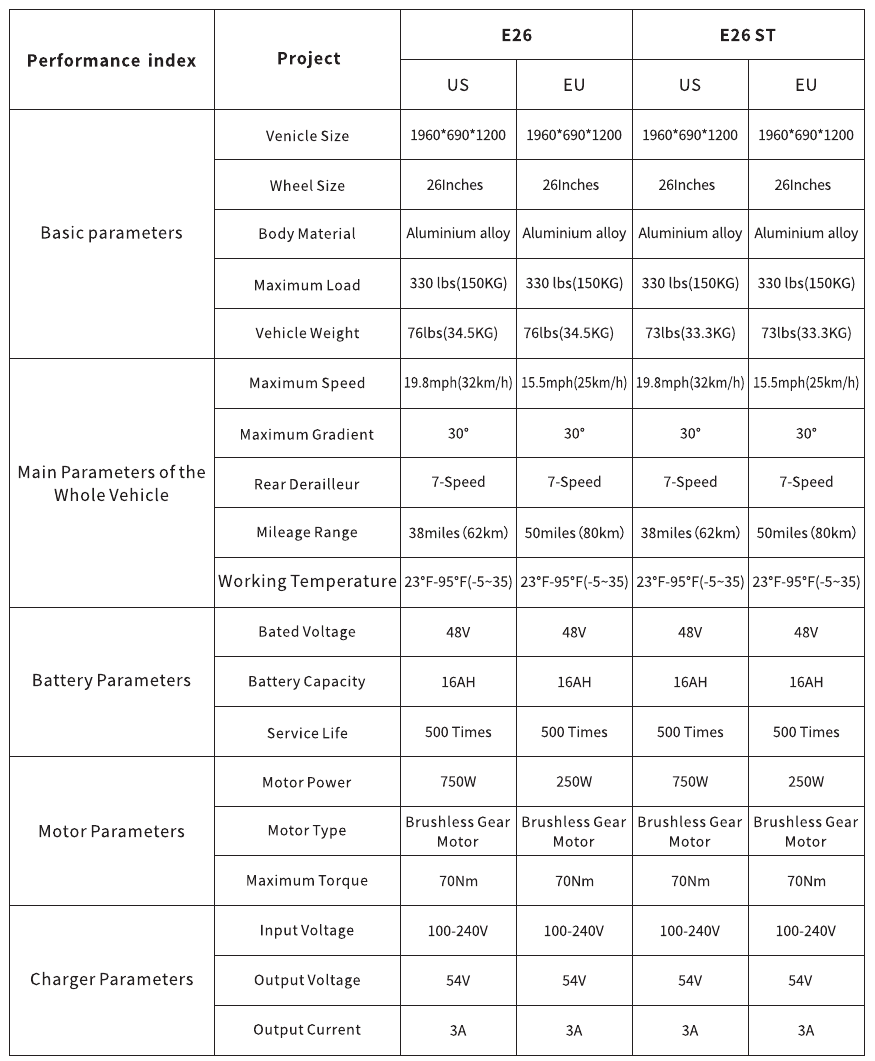

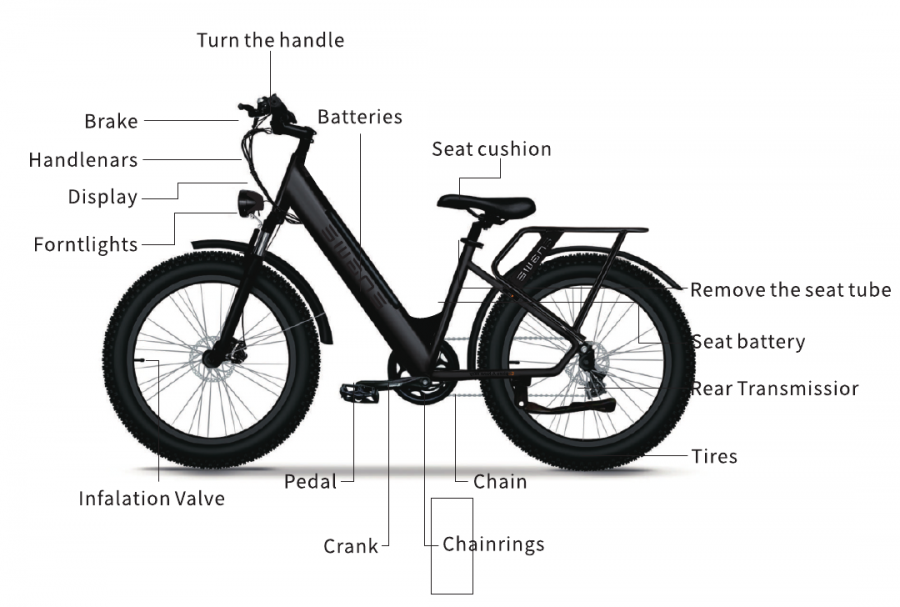

Allgemeine Informationen

1. E26 ST

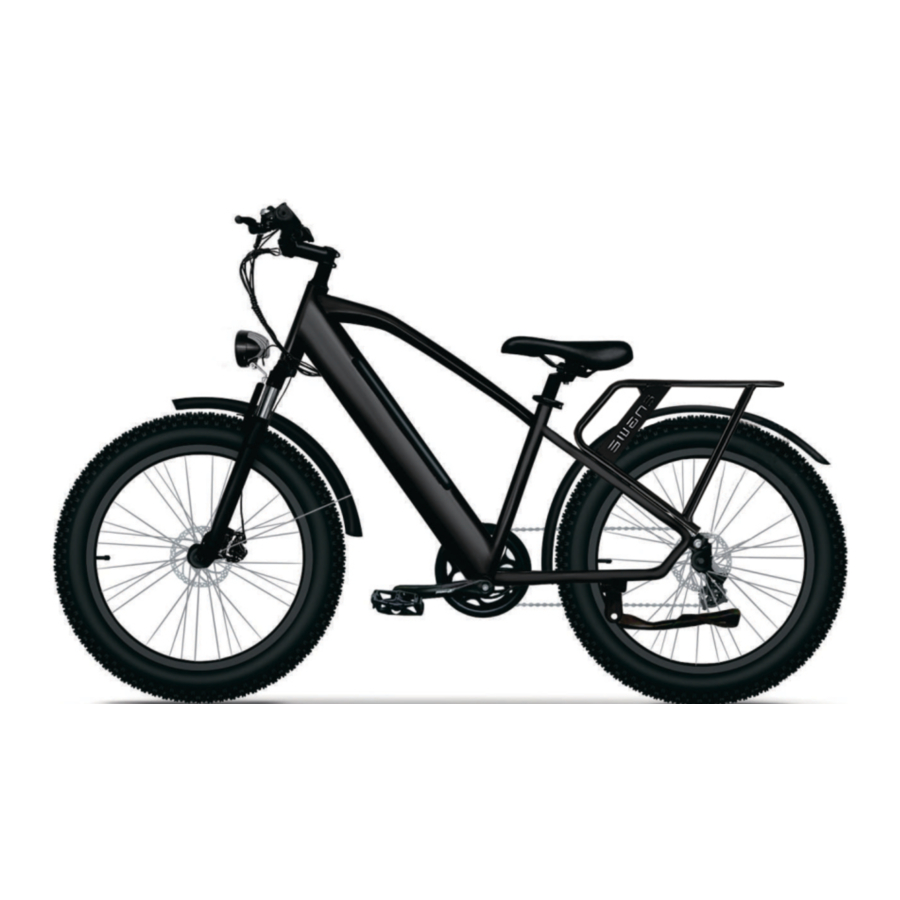

2. E26


Was ist im Karton?

• Nehmen Sie das Fahrrad, die Sattelstütze und die Werkzeugkiste heraus.
• Entfernen Sie (und recyceln Sie) das gesamte Verpackungsmaterial.
• Bewahren Sie den Fahrradkarton und die Werkzeugkiste für eine spätere Verwendung auf.

Fahrradkarton

Werkzeugkiste

Checkliste Werkzeugkiste

Montageanleitung

• Nehmen Sie das Vorderrad heraus.

• Entfernen Sie die Schutzkappe von beiden Seiten des Vorderrads.


Checkliste Werkzeugkiste

• Entfernen Sie den Schaumstoff und drehen Sie dann das Instrument nach oben an den Lenker.

• Positionieren Sie den Lenker an einer geeigneten Stelle und stellen Sie sicher, dass das Kreuzsymbol" in der Mitte liegt.

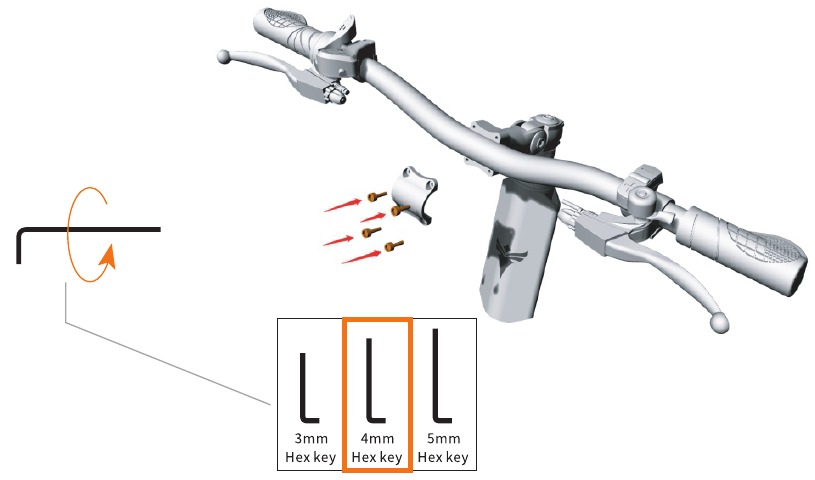

• Verwenden Sie einen 4mm Inbusschlüssel, um die 4 Schrauben im Uhrzeigersinn anzuziehen. Die Reihenfolge ist im Bild oben dargestellt. Bitte ziehen Sie diese noch nicht vollständig fest.


• Sobald die Schrauben und der Lenker richtig positioniert sind, ziehen Sie die Schrauben mit angemessener Kraft vollständig fest.


• Nehmen Sie den Scheinwerfer aus dem Karton.


• Richten Sie das Schraubenloch aus und setzen Sie dann die Schraube ein, um sie festzuziehen.


• Ziehen Sie die Schrauben in der in der Abbildung gezeigten Reihenfolge fest.


• Die Regalbohrungen sollten ausgerichtet sein. Setzen Sie die Schrauben gemäß den Anweisungen in der Abbildung unten einzeln ein und ziehen Sie sie fest.


• Die Schrauben und Dichtungen sind gemäß Abbildung zu montieren.

• Klemmen Sie das Vorderrad mit der Vordergabel und sichern Sie die Vorderradschraube mit einem Schraubenschlüssel.

  Die Achshülse wird in der Vordergabel geklemmt.

• Die Pedale sind mit "R" (Rechts) und "L" (Links) gekennzeichnet. Dies bezieht sich auf die beiden Seiten des E-Bikes. Das R-Pedal gehört zur Seite des Carbonriemens, und das L-Pedal zur anderen Seite.

• Installieren Sie das linke Pedal manuell durch Drehen gegen den Uhrzeigersinn und das rechte Pedal durch Drehen im Uhrzeigersinn. Ziehen Sie das Pedal mit einem 15-mm-Schraubenschlüssel fest an.

• Füllen Sie vor der Fahrt Luft mit der Handpumpe auf.

DISPLAY-ANLEITUNG

Funktionsübersicht
Das Display bietet eine Vielzahl von Funktionen, um Ihre Fahrbedürfnisse zu erfüllen, darunter:

• Batterieladeanzeige
• Motorleistungsanzeige
• Anpassung und Anzeige der Unterstützungsstufe
• Geschwindigkeitsanzeige (einschließlich Echtzeitgeschwindigkeit, Höchstgeschwindigkeit und Durchschnittsgeschwindigkeit)
• Entfernungsanzeige (einschließlich Streckenentfernung und ODO)
• Schiebehilfe-Steuerung und -Anzeige
• Scheinwerfersteuerung und -Anzeige
• Fehlercode-Anzeige
• USB-Verbindungsanzeige (reserviert)
• Herzfrequenzanzeige (reserviert)
• Bluetooth-Verbindungsanzeige (reserviert)
• Benutzerdefinierte Parametereinstellung (z. B. Raddurchmesser, Geschwindigkeitsbegrenzung, Batterieladezustand, Unterstützungsstufe, Einschaltpasswort, Controller-Strombegrenzung usw.)
• Reset-Funktion

Funktionsübersicht und Anordnung der Funktionsbereiche

Funktionsübersicht
Das Display bietet eine Vielzahl von Funktionen, um die Fahrbedürfnisse der Benutzer zu erfüllen, darunter:

• Batterieladeanzeige
• Anzeige der Tretunterstützungsstufe (PAS)
• Geschwindigkeit (aktuelle Geschwindigkeit, Höchstgeschwindigkeit, Durchschnittsgeschwindigkeit)
• Kilometeranzeige (Einzelfahrstrecke und Gesamtkilometerstand)
• Schiebehilfe-Modus
• Licht EIN/AUS
• Fehlercode-Anzeige

Funktionsbereiche

Tastenbelegungen
Das Display ist mit fünf Tasten an der entsprechenden Bedieneinheit ausgestattet: Ein-/Ausschalter , Plus , Minus , Licht und Umschalter

Routinemäßige Bedienung

Ein-/Ausschalten
Langes Drücken von schaltet das Display ein/aus. Wenn das Display ausgeschaltet ist, verbraucht es keine Batterieleistung und der Leckstrom beträgt weniger als 1 LIA.

Das Display schaltet sich automatisch aus, wenn es länger als 10 Minuten nicht benutzt wird.

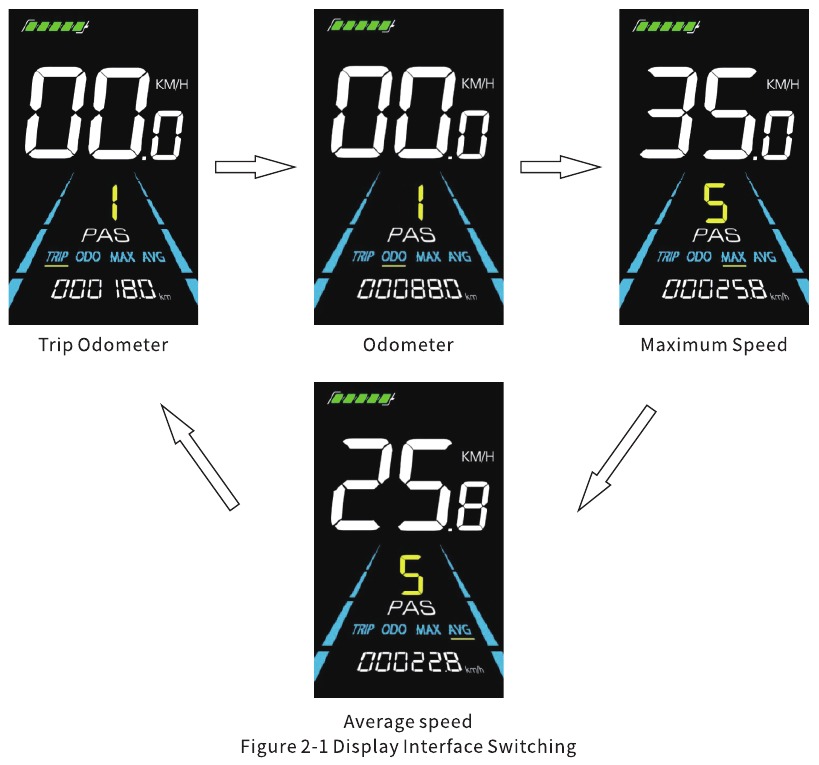

Display-Oberflächenumschaltung
Wenn das Display eingeschaltet ist, zeigt es standardmäßig die aktuelle Geschwindigkeit (km/h) und den Tageskilometerzähler (km) an. Kurzes Drücken von wechselt zwischen Tageskilometerzähler (km), Gesamtkilometerzähler (km), Höchstgeschwindigkeit (km/h) und Durchschnittsgeschwindigkeit (km/h).

Schiebehilfe-Modus
Langes Drücken und Halten von lässt das Elektrofahrrad in den Schiebehilfe-Modus wechseln. Das Elektrofahrrad fährt mit einer konstanten Geschwindigkeit und das Display zeigt an. Lassen Sie die Taste los, um die Leistungsabgabe sofort zu stoppen und zum Zustand vor der Schiebehilfe zurückzukehren.

Der Schiebehilfe-Modus kann nur beim Schieben des Elektrofahrrads verwendet werden, bitte benutzen Sie ihn nicht während der Fahrt.

Lichter ein-/ausschalten

Drücken Sie die Taste , um den Controller die Lichter einschalten zu lassen und die Display-Hintergrundbeleuchtung dimmt sich. Drücken Sie erneut, um den Controller die Lichter ausschalten zu lassen und die Hintergrundbeleuchtung ihre Helligkeit wiederherzustellen.

PAS-Stufenauswahl
Drücken Sie / , um die PAS-Stufe des Elektrofahrrads zu wechseln und somit die Motorleistung zu ändern.

Batterieladeanzeige
Der Batterieladezustand wird durch 5 Balken angezeigt. Wenn die Batterie vollständig geladen ist, leuchten alle 5 Balken auf. Wenn die Batterie vollständig entladen ist, beginnt der Balken zu blinken, um den Benutzer so schnell wie möglich zum Aufladen der Batterie aufzufordern.

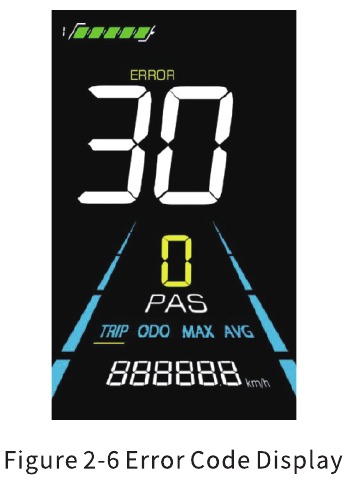

Fehlercode-Anzeige
Wenn ein Fehler im elektronischen System des Elektrofahrrads auftritt, zeigt das Display automatisch einen Fehlercode an. Eine detaillierte Definition des Fehlercodes finden Sie in Tabelle 1.

Wenn der Fehlercode auf dem Display erscheint, beheben Sie das Problem bitte rechtzeitig, da das Elektrofahrrad nach Auftreten des Problems nicht mehr normal fahren kann.

Tabelle 1: Fehlercode-Definition

IHRE ERSTE FAHRT

HINWEIS: Bitte seien Sie SEHR VORSICHTIG, wenn Sie sich zum ersten Mal auf Ihr E-Bike setzen, da das E-Bike im aktiven Tretunterstützungsmodus wesentlich schneller fährt als ein normales Fahrrad. Fahren Sie mit Ihrem E-Bike vor dem Start in einen Bereich mit viel Freifläche. Wir empfehlen, Ihr E-Bike zunächst ohne Tretunterstützung zu fahren, um sich mit dem Bremsen und Schalten vertraut zu machen. Danach können Sie die Tretunterstützungsstufen schrittweise testen, um sich mit den optimalen Einstellungen für Ihren Fahrstil vertraut zu machen.

Sicherheitschecks vor jeder Fahrt

• Der Akku muss geladen und korrekt installiert sein.
• Das Display muss eingeschaltet sein und ordnungsgemäß funktionieren.
• Die Bremsen müssen ordnungsgemäß funktionieren.
• Die Reifen müssen mit dem richtigen psi-Wert aufgepumpt sein.
• Die Vorder- und Rücklichter müssen ordnungsgemäß funktionieren.
• Die Kabelverbindungen müssen sicher sein.

Bedienung Ihres neuen E-Bikes
So schalten Sie das Fahrrad ein:

• Drücken Sie die Power-Taste (Ein-/Aus-Taste) am linken Lenker, bis das Display aufleuchtet;
• Fahren Sie mit dem Fahrrad und drehen Sie den Gashebel oder treten Sie in die Pedale. Das Fahrrad fährt los und Sie können die Leistungsstufe mit den Bedientasten ändern: Stufe 1 ist die langsamste, Stufe 5 die schnellste und Stufe 0 ist der menschliche Modus (ohne elektrische Unterstützung).

Weitere Funktion

• Handgashebel-Steuerung. Im Handgashebelmodus wird die Höhe der Leistungsunterstützung durch den von Ihrer Hand gesteuerten Gashebel bestimmt. Sie steuern den Gashebel, indem Sie ihn aus seiner Ruheposition drehen; je weiter der Gashebel von seiner Ruheposition entfernt ist, desto mehr Leistung wird dem Motor zugeführt, um das E-Bike zu beschleunigen. Wenn Sie langsamer werden möchten, lassen Sie einfach den Gashebel los und lassen ihn in seine Ruheposition zurückkehren und betätigen Sie bei Bedarf gleichzeitig die Bremsen. Sie müssen das E-Bike nicht treten, wenn Sie den Handgashebel verwenden. Sie können jedoch in die Pedale treten, während Sie die Leistungsunterstützung anfordern. Wenn Sie treten, um die Bewegung zu unterstützen, sparen Sie Energie und die Akkuladung hält länger.

SICHERHEIT UND WARNHINWEISE

Vor dem Fahren mit dem E-BIKE
Führen Sie immer eine mechanische Inspektion durch, bevor Sie mit einem E-Bike fahren:

• Hardware ist ordnungsgemäß befestigt
• Reifen sind ordnungsgemäß aufgepumpt
• Bremsen funktionieren ordnungsgemäß
• Lenker eingestellt und befestigt
• Vorderräder sind sicher und ordnungsgemäß arretiert

Beim Fahren mit dem E-Bike

• Beachten Sie alle Verkehrsregeln und örtlichen Verkehrsgesetze.
• Respektieren Sie Autofahrer, Fußgänger und andere Radfahrer. Fahren Sie keine Rennen und verspotten Sie keine anderen Radfahrer.

• Fahren Sie vorsichtig, da andere Sie möglicherweise nicht sehen. Halten Sie ausreichend Abstand zu anderen Radfahrern oder Fahrzeugen.
• Fahren Sie auf Radwegen und Pfaden.
• Beachten Sie Verkehrsstoppschilder und Signale.
• Verwenden Sie beim Abbiegen und Parken die entsprechenden Handzeichen.

• Tragen Sie keine Kopfhörer.
• Nehmen Sie keine erwachsenen Passagiere mit. •Tragen Sie nichts bei sich, das Ihre Sicht oder die Kontrolle über Ihr E-Bike behindert.

Vermeiden Sie das Fahren in den folgenden Situationen:

• Die Sicht ist schlecht, z. B. in der Dämmerung oder bei Dunkelheit
• schlechtes Wetter

• Extreme Ermüdung des Fahrers
• E-Bike-Wartung erforderlich

Geländefahrt

• Beachten Sie die örtlichen Gesetze bezüglich Geländefahrten.
• Üben Sie das Fahren in einfacherem Gelände, um Ihre Fähigkeiten zu verbessern.
• Tragen Sie immer die richtige Schutzausrüstung.
• Fahren Sie im Gelände immer mit einem Begleiter.

Fahren im Regen

• Vermeiden Sie Fahrten bei nassem Wetter so weit wie möglich.
• Reduzieren Sie Ihre Geschwindigkeit, wenn Sie bei nassem Wetter fahren müssen.
• Nasses Wetter kann die Sicht, das Bremsen und die Traktion eines E-Bikes beeinträchtigen und andere Verkehrsteilnehmer beeinflussen.
• Unfälle nehmen bei nassen Wetterbedingungen zu.

Nachtfahrten

• Nachtfahrten sind wesentlich gefährlicher als Fahrten am Tag.
• Tragen Sie unbedingt reflektierende Kleidung.

• Stellen Sie sicher, dass Sie die örtlichen Gesetze bezüglich Nachtfahrten einhalten.
• Reflektoren sind kein Ersatz für die vorgeschriebene Beleuchtung. Reflektoren helfen anderen, Sie zu sehen, indem sie das Licht von Autos und Straßenlaternen aufnehmen und reflektieren. Stellen Sie vor Nachtfahrten sicher, dass Ihre Reflektoren in gutem Zustand sind. Entfernen Sie die Reflektoren nicht vom E-Bike.
• Verwenden Sie immer ein ausreichendes Beleuchtungssystem, wenn Sie nachts oder zu jeder anderen Zeit mit schlechter Sicht fahren. Nachtfahrten oder Fahrten bei schlechter Sicht ohne ausreichende Beleuchtungssysteme und Reflektoren können zum Tod oder zu schweren Verletzungen führen. Rüsten Sie Ihr E-Bike bei Bedarf mit Aftermarket-Akkus oder einem Generator-Beleuchtungssystem aus.

Extremes und aggressives Fahren
Elektrofahrradkonstruktionen haben Einschränkungen hinsichtlich Festigkeit und Integrität. Extremes Fahren, Stuntfahren und Wettkampffahren können diese Grenzen überschreiten. Der Hersteller empfiehlt diese Arten von Fahrten nicht. Zusätzlich erhöhen extremes Fahren, Stuntfahren und Wettkampffahren das Risiko von Tod und schweren Verletzungen.

Tipps zur Erhöhung der Reichweite
Die Reichweite des Fahrrads mit einer einzigen Ladung variiert stark je nach Fahrer, Gelände, Windbedingungen, Benutzereingabe und zusätzlichem Ladegewicht. Die untenstehende Tabelle zeigt eine Schätzung der potenziellen Reichweite, die ein Fahrer unter verschiedenen Bedingungen erwarten könnte.
Alle Tests verwenden:
Um die maximale Reichweite pro Akkuladung zu erzielen, können Sie ein paar einfache Dinge tun:

• Fahren Sie mit einer niedrigeren PAS-Stufe.
• Verwenden Sie beim Bergauffahren niedrigere PAS-Stufen und treten Sie in die Pedale.
• Treten Sie in die Pedale, wenn Sie aus dem Stand anfahren.

Batterierecycling
Wenn Ihr Akku nicht mehr verwendbar ist, entsorgen Sie ihn gemäß den staatlichen und bundesstaatlichen Vorschriften. Die staatlichen Vorschriften zur Batterieentsorgung variieren, daher ist es wichtig, die Vorschriften Ihres Bundeslandes zu kennen und zu befolgen. Lithium-Ionen-Akkus dürfen nicht im normalen Hausmüll entsorgt werden.

Empfohlenes Wartungsintervall
Regelmäßige Inspektion und Wartung sind entscheidend, um sicherzustellen, dass Ihr Engwe-Fahrrad wie vorgesehen funktioniert und der Verschleiß seiner Systeme reduziert wird. Die vorgeschlagenen Wartungsintervalle dienen nur als Richtlinie. Der tatsächliche Verschleiß und der Servicebedarf variieren je nach Nutzungsbedingungen. Wir empfehlen generell Inspektionen, Service und notwendige Austausche beim ersten Erreichen des Zeit- oder Kilometerintervalls in der untenstehenden Tabelle.

AKKU UND WARTUNG

Laden Ihres E-Bike-Akkus
Befolgen Sie diese Schritte zum Laden Ihres E-Bike-Akkus von Engwe Bikes:

• Öffnen Sie die Abdeckung des Ladeanschlusses und klappen Sie das Fahrrad zusammen;
• Stecken Sie den Schlüssel in den Akku und halten Sie ihn gedrückt, bis er im Uhrzeigersinn bis zum Anschlag gedreht ist (Hinweis: der Verriegelungshebel muss vollständig in den Akku eingefahren sein, um den Akku zu entnehmen);
• Schieben Sie den Akku heraus; der Akku ist ziemlich schwer, Sie sollten vorsichtig sein, ihn nicht fallen zu lassen.

Informationen zum Akkuladen

• Sie können den Akku laden, während er am E-Bike installiert ist oder nachdem er vom E-Bike entfernt wurde.
• Sie sollten den Akku ausschalten, bevor Sie ihn laden.
• Die Ladezeit hängt von der verbleibenden Kapazität des Akkus ab. Wenn der Akku vollständig entladen ist, dauert eine vollständige Ladung 6 Stunden. Wenn der Akku vollständig geladen ist, wechselt die LED am Ladegerät von rot auf grün. Zu diesem Zeitpunkt sollten Sie das Ladegerät trennen.
• Lassen Sie das Ladegerät nach vollständiger Ladung nicht über längere Zeit am Akku angeschlossen (angeschlossen lassen und über Nacht laden). Es ist normal, dass sich Ladegerät und Akku während des Ladevorgangs leicht erwärmen. Wenn Sie während des Ladevorgangs etwas Ungewöhnliches bemerken, stellen Sie den Ladevorgang und die Nutzung des Fahrrads ein und wenden Sie sich an den Engwe Bikes Produktsupport für Unterstützung.

Jeglicher Schaden oder Defekt an der Garantiekomponente, verursacht durch Nichtbeachtung der Anweisungen in der Bedienungsanleitung des Elektrofahrrads, höhere Gewalt, Unfall, Fehlgebrauch, Nachlässigkeit, Missbrauch, gewerbliche Nutzung, Veränderung, Modifikation, unsachgemäße Montage, Installation von Nicht-Originalteilen oder Zubehör oder Inkompatibilität mit verkauften Elektrofahrrädern, unsachgemäße Handhabung, Wasserschaden, extremes Fahren, Stuntfahren oder unsachgemäße nachfolgende Wartung. Jegliche nicht autorisierte Wartung oder Verwendung von nicht autorisierten Teilen.

• Akkus sind nicht gegen Schäden durch Überspannung, Verwendung eines falschen Ladegeräts, unsachgemäße Wartung oder ähnliche Fehlgebrauch, normalen Verschleiß oder Wasserschäden garantiert.

FEHLERBEHEBUNG

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

ENGWE E26, E26 ST Handbuch herunterladen
