ENGWE L20 Bedienungsanleitung
Verwandte Anleitungen für ENGWE L20
Inhaltszusammenfassung für ENGWE L20

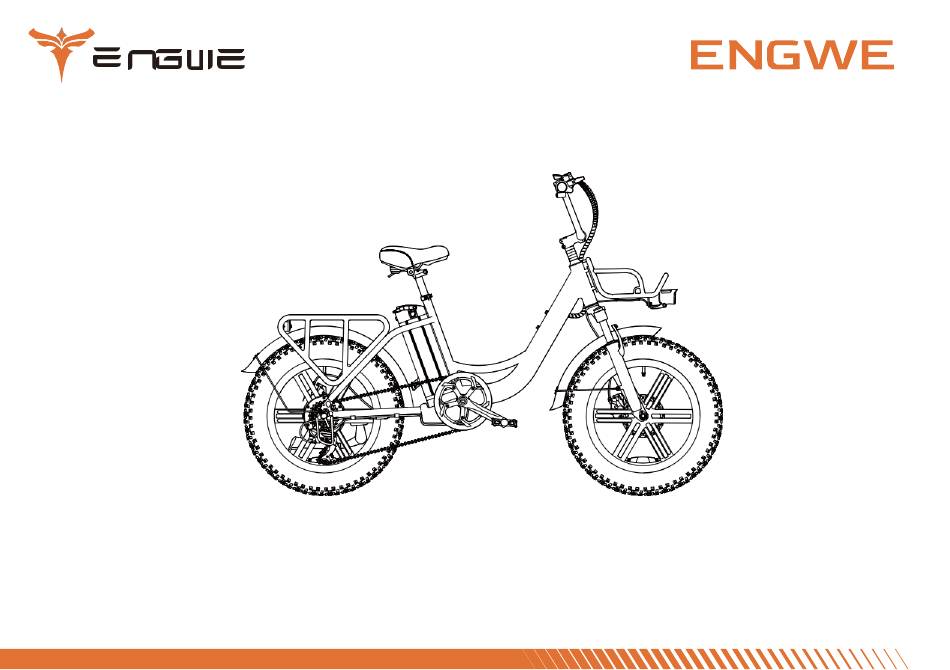

- Seite 1 L20 BOOST VORSICHT LESEN SIE DIESE ANLEITUNG VOR DER VERWENDUNG IHRES GERÄTS...
- Seite 2 Sicherheitshinweise für die Nutzung von E-Bikes Vielen Dank, dass Sie sich für ein Produkt der ENGWE-Serie entschieden haben. Um ein schnelles und sicheres Fahrerlebnis zu gewährleisten, machen Sie sich bitte mit dieser Anleitung vertraut. Das Unternehmen behält sich das Recht vor, diese Anleitung auszulegen und zu erläutern.
- Seite 3 Inhaltsverzeichnis 1. Wichtiger Hinweis 2.Produktkomponenten 3.Technische Parameter 4. Produktinstallation 4.1 Lenker montieren 4.2 Vorderrad montieren 4.3 Vorderradkotflügel montieren 4.4 Montieren Sie den vorderen Korb 4.5 Montieren Sie das Vorderlicht 4.6 Pedale montieren 5. Anweisungen anzeigen 6.Batterie 7. Aufladen 8.Garantiebestimmungen...
- Seite 4 1. Wichtiger Hinweis Dieses Handbuch enthält wichtige Informationen zur Sicherheit und Wartung. Bitte lesen Sie die folgenden Warnhinweise sorgfältig durch, bevor Sie unser Produkt zum ersten Mal verwenden. Wenn Sie Ihr Elektrofahrrad an andere Personen verleihen, lassen Sie den Benutzer bitte diese Anleitung lesen, um das Unfallrisiko zu verringern. Bitte tragen Sie vor der Fahrt einen geeigneten und sicheren Helm und bei Nachtfahrten Kleidung mit fluoreszierenden und reflektierenden Streifen.
- Seite 5 2.Produktkomponenten Lenker Sattel Sattelstütze Sattelklemm Frontlicht Kotflügel Motor Akku Vorderradgabel Hinterrad Kette Kurbelgar nitur Vorderrad Pedal...
- Seite 6 Produktkomponenten Boost-Taste (B-Taste) Bedienungsanleitung für den Boost-Knopf (B-Knopf): Drücken Sie die B-Taste während der Fahrt mit Tretunterstützung, um die Leistung zu erhöhen. Die Leistungssteigerung durch eine einzelne Betätigung hält bis zu 60 Sekunden an. Wenn Sie die Leistung nach 60 Sekunden erneut erhöhen möchten, lassen Sie die B-Taste los und drücken Sie die Taste erneut. Hinweis: Aus Sicherheitsgründen verwenden Sie diese Funktion bitte nur, wenn die örtlichen Verkehrsregeln dies zulassen.
- Seite 7 3. Technische Parameter Leistungsindex Projekt Fahrzeuggröße 1737*700*1140 mm Radgröße 20 Zoll Karosseriematerial Aluminiumlegierung Grundlegende Parameter Maximale Belastung 120 kg Gewicht des E-Bikes 34 kg Maximale 25 km/h Geschwindigkeit Maximale Steigung Schaltwerk 7-Gang Hauptparameter des gesamten E-Bikes Reichweite 85 km Betriebstemperatur -5 °...
- Seite 8 4. Produktinstallation Hauptrahmen Sattel/Sattelstütze Vorderrad Werkzeugkasten Werkzeugkastenliste L20 BOOST VORSICHT LESEN SIE DIESE ANLEITUNG VOR DER VERWENDUNG IHRER A US RÜS T UNG BEDIENUNGSANLEITUNG 8–10 mm/13–15 mm/14–15 mm 4 mm/5 mm/6 mm Ladegerät Fahrradpedale Kreuzschlitzschraubendreher Sechskantschlüssel Schraubenschlüssel Bitte überprüfen Sie sorgfältig den Inhalt der Verpackung, um sicherzustellen, dass alle Teile vollständig und unbeschädigt sind. Sollten Teile fehlen oder beschädigt sein,...
- Seite 9 4.1 Lenker montieren （1） Entfernen Sie den Lenker, um das Verpackungsmaterial zu entfernen, und setzen Sie die Mitte auf die Riser-Klemme. （2） Installieren Sie den 4-mm-Sechskantschlüssel im Uhrzeigersinn. Ziehen Sie die 4 Schrauben in Abb. A fest. Stellen Sie den Griff auf den richtigen Winkel in Abb. B ein und ziehen Sie dann die 4 Schrauben mit der richtigen Kraft fest.
- Seite 10 4.2 Vorderrad montieren （1） Entfernen Sie das Vorderrad, um das Verpackungsmaterial zu entfernen, und montieren Sie die Schraubendichtung-Wellenhülse gemäß der Zeichnung. （2） Setzen Sie das Vorderrad in den Schlitz der Vorderradgabel ein und sichern Sie es mit einem 15-mm-Schlüssel.
- Seite 11 4.3 Vorderradkotflügel montieren （1） Die Hebeöse der Schmutzwanne wird mit der Öffnung des Vorderradgabel-Achsenrohrs verbunden und dann in die Schraube eingeschraubt, um sie festzuziehen. （2） Die Kotflügelhalterung muss an der Position der Kotflügelaufnahmebohrung der Vorderradgabel ausgerichtet und dann in die Schraube eingeschraubt werden, um sie festzuziehen.
- Seite 12 4.4 Den vorderen Korb montieren （1） Entfernen Sie den Korb, um das Verpackungsmaterial zu entfernen, und bringen Sie die Schraubendichtung gemäß der Zeichnung an. （2） Befestigen Sie 4 Schrauben mit einem 4-mm-Sechskantschlüssel im Uhrzeigersinn und hängen Sie den Kabelbaum in den Haken an der vorderen Ablage ein.
- Seite 13 4.5 Frontleuchte montieren （1） Befestigen Sie die Unterlegscheibe und Mutter des Scheinwerfers gemäß der Zeichnung. （2） Die Scheinwerferleitung wird wie in der Abbildung gezeigt befestigt.
- Seite 14 4.6 Pedale montieren （1） Bereiten Sie das linke und rechte Pedal vor. Das Pedal „R“ wird auf einer Seite des Kettenblatts angebracht, „L“ gegenüber dem Kettenblatt. Links Rechts （2） Ziehen Sie das rechte Pedal „R“ im Uhrzeigersinn fest, ziehen Sie das linke Pedal „L“ gegen den Uhrzeigersinn fest.
- Seite 15 5.Anzeigeanweisungen 1. Produktname und Modellname Intelligentes LCD-Display für E-Bikes; Modell: YL61F-D. 2. Technische Daten • 48-V-Stromversorgung • Nennbetriebsstrom 15 mA • Maximaler Betriebsstrom 30 mA • Leckstrom bei ausgeschaltetem Gerät <1 uA • Betriebsstrom am Ende des Versorgungsreglers 50 mA bis 60 °C •...
- Seite 16 Anzeigeanweisungen Layout des Funktionsbereichs Batteriestand Licht ein/aus Geschwindigk eit Metrisch: KM/H Geschwindig Imperial MPH keit Fehler PAS-Stufe Walk Boost Kilometerzähle Wert und Einheit Tageskilometerzä hler Höchstgeschw indigkeit Durchschnittsge schwindigkeit Abbildung 4-1 YL61F-D Funktionsbereichsverteilungsschnittstelle Tastendefinitionen Das Display YL61F-D verfügt über drei Tasten auf der entsprechenden Bedieneinheit: Ein-/Ausschalten , Plus , Minus...
- Seite 17 Anzeigeanweisungen 5. 1 Ein-/Ausschalten Drücken Sie lange auf „ “ , um das Display ein- oder auszuschalten. Wenn das Display ausgeschaltet ist, verbraucht es keinen Batteriestrom und der Leckstrom beträgt weniger als 1 uA. Das Display schaltet sich automatisch aus, wenn es länger als 10 Minuten nicht benutzt wird. Umschalten der Display-Schnittstelle Wenn das Display eingeschaltet wird, zeigt es standardmäßig die aktuelle Geschwindigkeit (km/h) und den Tageskilometerzähler (km) an.
- Seite 18 Anzeigeanweisungen Ein-/Ausschalten der Beleuchtung Drücken Sie lange auf „ “, damit der Controller die Beleuchtung einschaltet und die Hintergrundbeleuchtung des Displays gedimmt wird. Drücken Sie erneut lange auf „ “, damit der Controller die Beleuchtung ausschaltet und die Hintergrundbeleuchtung wieder heller wird. Auswahl der Unterstützungsstufe Drücken Sie „...
- Seite 19 Anzeigeanweisungen Fehlercodeanzeige Wenn ein Fehler im elektronischen System des Elektrofahrrads auftritt, zeigt das Display automatisch einen Fehlercode an. Eine detaillierte Definition der Fehlercodes finden Sie in Anhang 1. Anhang 1 Definitionen der Fehlercodes YL-02 Fehlercodes Fehlercode Definition Fehlercode Definition E001 Controller-Fehler E004 Drosselklappenausfall...
- Seite 20 •Bewahren Sie die Batterie außerhalb der Reichweite von Kindern auf. •Versuchen Sie niemals, den Akku zu öffnen. •Verwenden Sie ausschließlich den von ENGWE mitgelieferten Akku. Verwenden Sie keinen Akku aus anderen Produktmodellen. •Wenn der Akku durch Herunterfallen oder einen Fahrradunfall beschädigt wurde, besteht die Gefahr, dass Elektrolyt austritt.
- Seite 21 7. Aufladen •Sie können das Fahrrad direkt aufladen oder den Akku zum Aufladen herausnehmen. •Das rote Licht zeigt an, dass der Akku geladen wird, und das grüne Licht zeigt an, dass der Akku vollständig geladen ist. (Bitte ziehen Sie den Stecker aus der Steckdose.) Die Ladezeit beträgt in der Regel 4 bis 6 Stunden, je nach verbleibender Batteriekapazität.
- Seite 22 Bitte besuchen Sie die offizielle Website https://engwe-bikes.com/, um die Garantiebedingungen von Engwe einzusehen. Nach dem Kauf von Engwe-Produkten wenden Sie sich bitte bei Qualitätsproblemen an den Engwe-Kundendienst, d. h. an den Kundendienst des Händlers, bei dem Sie Ihr E-Bike gekauft haben.
- Seite 24 ENGWE INTELLIGENT TECHNOLOGY CO., LIMITED Adresse: 4. Stock, Gebäude C, 3inhongde Industry Park, South Xuegang Road, Bantian Street, Longgang District, Shenzhen, Guangdong, China Postleitzahl: 518129 BITTE LESEN SIE DIESE ANLEITUNG SORGFÄLTIG DURCH, BEVOR SIE IHR E-BIKE BENUTZEN.
