ENGWE P1 Handbuch

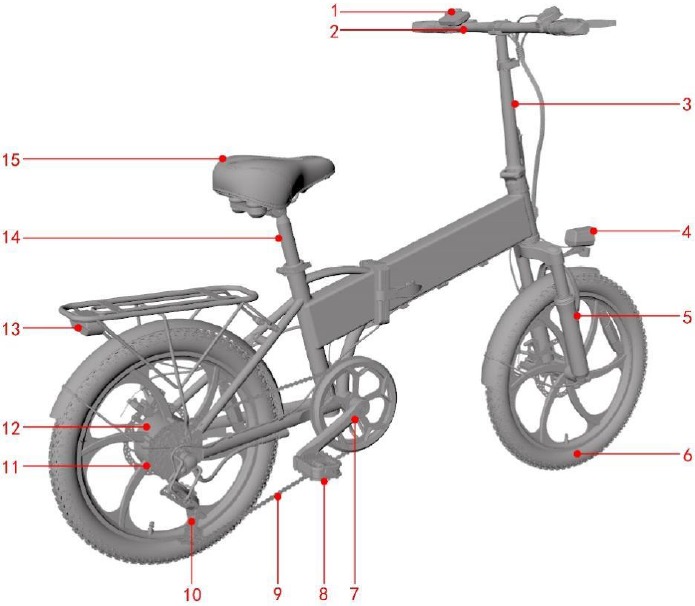

Produktkomponenten

1. Display
2. Lenker
3. Klappvorbau
4. Frontlicht
5. Vorderradgabel
6. Vorderreifen
7. Kurbelgarnitur
8. Pedal
9. Kette
10. Schaltwerk
11. Freilauf
12. Motor
13. Rücklicht
14. Sattelstütze
15. Sattel

Technische Parameter

Produktinstallation

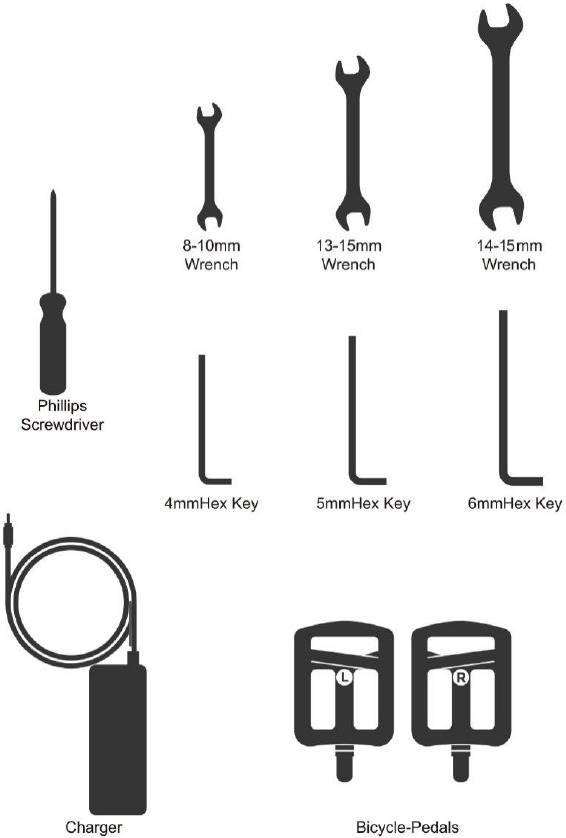

Werkzeugkasten-Checkliste

Lenker montieren

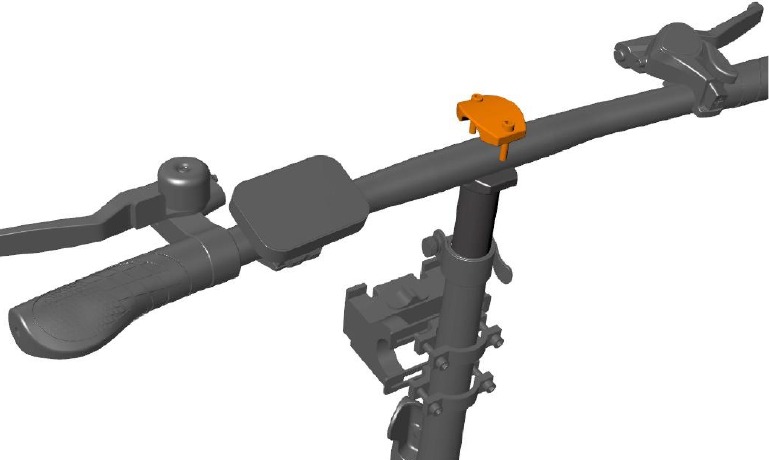

Entfernen Sie den Lenker, um die Materialien auszupacken, und positionieren Sie die Mitte an der Vorbauklemme.

Vorderrad montieren

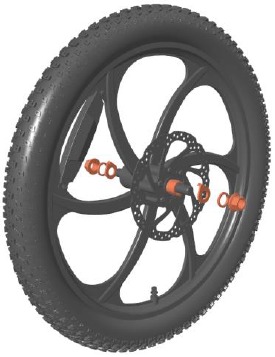

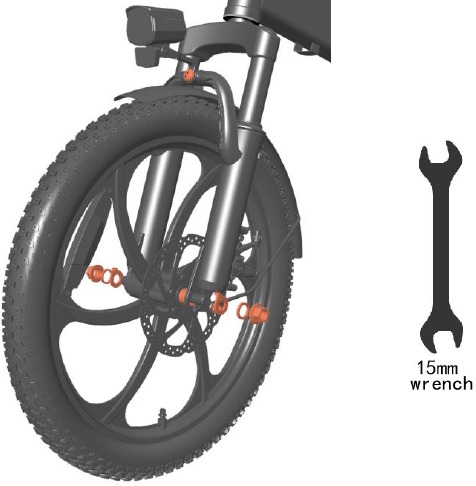

1. Entfernen Sie das Vorderrad, um das Verpackungsmaterial zu entfernen, und montieren Sie die Schraubdichtungshülse gemäß der Abbildung.

2. Platzieren Sie das Vorderrad in der Vorderradgabelaufnahme und sichern Sie es mit einem 15-mm-Schraubenschlüssel.


Vorderen Schutzblech und Frontlicht montieren

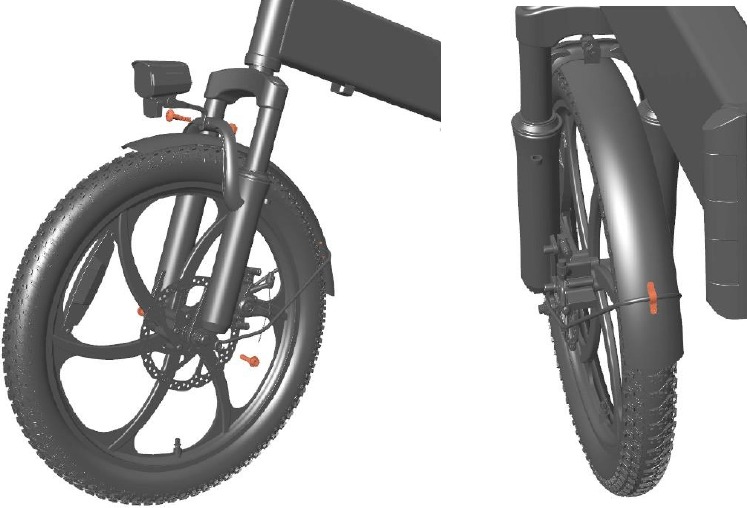

Richten Sie die Position aus und befestigen Sie das vordere Schutzblech und das Frontlicht mit Schrauben und Muttern, den orangefarbenen Markierungen auf dem Bild folgend.

Sattel montieren

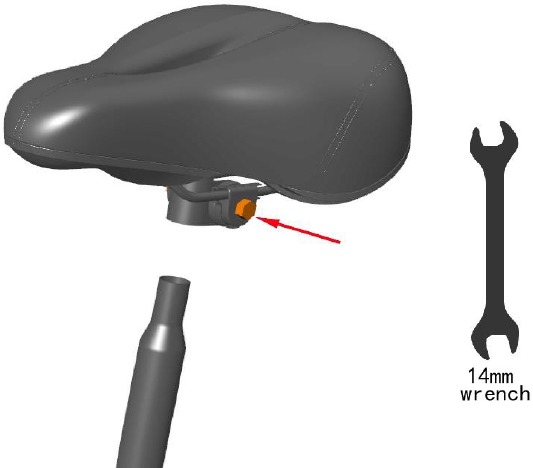

1. Lösen Sie die durch den Pfeil angezeigte Mutter mit einem Schraubenschlüssel und setzen Sie sie in die Sattelstütze ein.

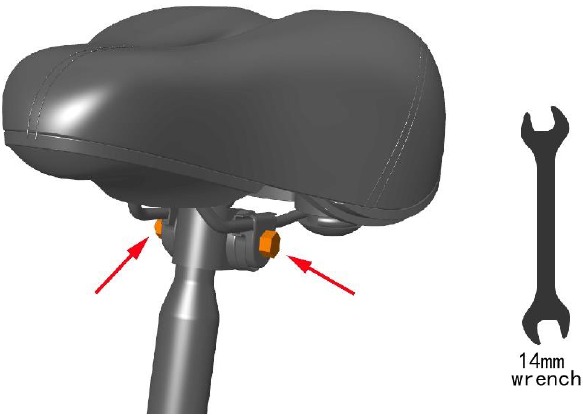

2. Stellen Sie die richtige Sitzposition ein und ziehen Sie die Pfeilmuttern auf beiden Seiten mit einem Schraubenschlüssel fest.


Pedale montieren

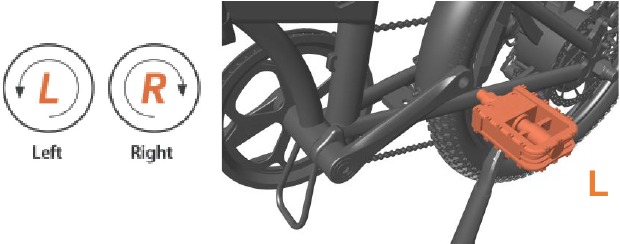

1. Bereiten Sie die linken und rechten Pedale vor (mit L und R an den Seiten gekennzeichnet). Schrauben Sie das rechte Pedal im Uhrzeigersinn von Hand in den rechten Kurbelarm, während Sie das linke Pedal gegen den Uhrzeigersinn drehen, um es in den linken Kurbelarm zu schrauben.

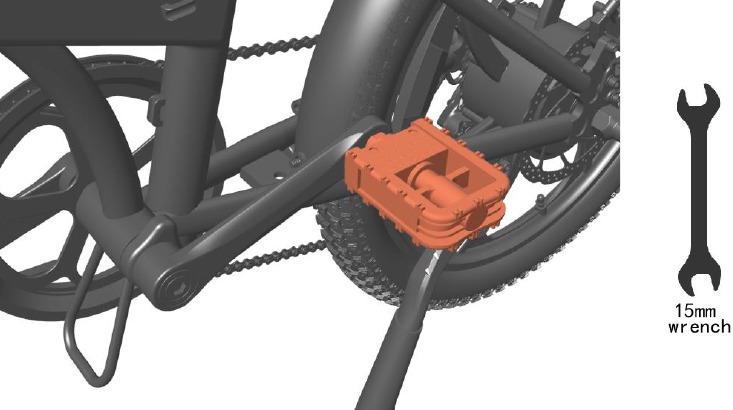

2. Ziehen Sie das "R"-Pedal im Uhrzeigersinn und das "L"-Pedal gegen den Uhrzeigersinn mit einem 15-mm-Schraubenschlüssel fest.


Display-Anweisungen

1. Produktname und Modellname
   Name: Intelligentes LCD-Display für E-Bike
   Modell: YL81C
2. Spezifikationen
   • Stromversorgung: 36V/48V
   • Nennarbeitsstrom: 15mA
   • Maximaler Arbeitsstrom: 30mA
   • Leckstrom bei ausgeschaltetem Zustand: <1uA
   • Versorgungs-Controller-Endstrom: 50mA
   • Betriebstemperatur: -20~60℃
   • Lagertemperatur: -30~70℃

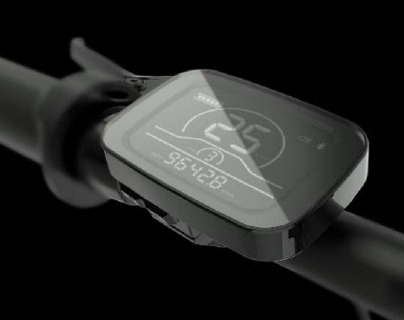

3. Aussehen des Displays

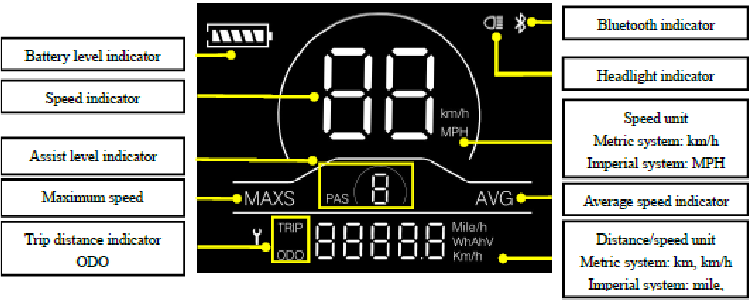

Funktionsübersicht und Anordnung der Funktionsbereiche

1. Funktionsübersicht
   Das Display YL81C bietet eine Vielzahl von Funktionen, um den Fahrbedürfnissen der Benutzer gerecht zu werden, darunter:
   • Batteriestandsanzeige
   • Einstellung und Anzeige der Unterstützungsstufe
   • Scheinwerferanzeige
   • Geschwindigkeitsanzeige (einschließlich Echtzeitgeschwindigkeit, Höchstgeschwindigkeit (MAXS) und Durchschnittsgeschwindigkeit (AVG))
   • Entfernungsanzeige (einschließlich ODO und Fahrstrecke (Trip))
   • Fehlercodeanzeige
   • Bluetooth-Verbindungsanzeige (reserviert)
   • Parameter-Einstellfunktion
2. Anordnung der Funktionsbereiche

3. Tastenbelegungen
   Es gibt drei Tasten an der Bedieneinheit des Displays YL81C, d.h. die Ein-/Aus-Taste , Plus-Taste und Minus-Taste .

Allgemeine Bedienung

1. Ein-/Ausschalten
   Durch Drücken und Halten der Taste , beginnt das Display zu arbeiten und die Betriebsspannungsversorgung des Controllers wird eingeschaltet. Im eingeschalteten Zustand, durch Drücken und Halten der Taste , wird Ihr E-Bike ausgeschaltet. Im ausgeschalteten Zustand verbraucht das Display keine Batterieleistung mehr, und sein Leckstrom beträgt weniger als 1uA.
   • Wird Ihr E-Bike länger als 10 Minuten nicht benutzt, schaltet sich das Display automatisch aus.
2. Display-Oberfläche
   Nach dem Einschalten des Displays zeigt es standardmäßig die Echtzeitgeschwindigkeit (km/h) und die Fahrstrecke (km) an. Durch Drücken der Taste , werden die angezeigten Informationen zwischen der Fahrstrecke (km), ODO (km), Höchstgeschwindigkeit (km/h) und Durchschnittsgeschwindigkeit (km/h) umgeschaltet.
   Wenn die Entfernung 9999,9 km erreicht, wird sie automatisch auf Null zurückgesetzt.
3. Schiebehilfe
   Durch Drücken und Halten der Taste , wird der elektrische Schiebehilfemodus aktiviert. Ihr E-Bike fährt mit einer konstanten Geschwindigkeit von 6 km/h. Das Display zeigt Stufe P an. Durch Loslassen der Taste , stoppt Ihr E-Bike sofort die Leistungsabgabe und kehrt in den Zustand vor der Schiebehilfe zurück.
   • Die Schiebehilfe-Funktion darf nur verwendet werden, wenn Sie Ihr E-Bike schieben. Bitte verwenden Sie sie nicht während der Fahrt.
4. Scheinwerfer ein/aus
   Durch Drücken und Halten der Taste , schaltet der Controller die Scheinwerfer ein und die Display-Hintergrundbeleuchtung wird dunkler. Durch erneutes Drücken und Halten der Taste schaltet der Controller die Scheinwerfer aus und die Display-Hintergrundbeleuchtung nimmt ihre ursprüngliche Helligkeit wieder an.
5. Auswahl der Unterstützungsstufe
   Durch Drücken der Taste , wird die E-Bike-Unterstützungsstufe gewechselt, um die Motorleistung zu ändern. Die für das Display verfügbaren Unterstützungsstufen umfassen: Stufen 1-5.
6. Batteriestandsanzeige
   Die Batteriestandsanzeige besteht aus fünf Segmenten. Wenn die Batterie vollständig geladen ist, leuchten alle fünf Segmente. Bei niedriger Spannung blinkt die Umrisslinie der Batterieanzeige, was bedeutet, dass die Batterie sofort aufgeladen werden muss.
7. Fehlercodeanzeige
   Wenn ein Fehler im elektronischen Steuersystem Ihres E-Bikes auftritt, zeigt das Display automatisch den Fehlercode im Entfernungsbereich im Format E0** an. Detaillierte Definitionen der Fehlercodes sind in Anhang 1 aufgeführt.

   • Wenn ein Fehlercode auf der Display-Oberfläche erscheint, führen Sie bitte umgehend eine Fehlerbehebung durch. Andernfalls funktioniert Ihr E-Bike nicht normal.
     Anhang 1 Definitionen der Fehlercodes

     Fehlercode	Fehlerbeschreibung
     E001	Controller-Anomalie
     E002	Kommunikations-Anomalie
     E003	Motor-Hallsignal-Anomalie
     E004	Gashebel-Anomalie
     E005	Brems-Anomalie
     E006	Motorphasen-Anomalie
     E021	Strom-Anomalie
     E022	Gashebel-Anomalie
     E023	Motorphasen-Anomalie
     E024	Motor-Hallsignal-Anomalie
     E025	Brems-Anomalie
     E030	Kommunikations-Anomalie

Akku

• Die Reichweite des Akkus hängt von Faktoren wie Lastgewicht, Straßenbedingungen und Akkukapazität ab. Unter den gleichen Bedingungen kann das Fahren mit konstanter Geschwindigkeit eine längere Strecke ermöglichen.
• Bei längerer Lagerung des Akkus (im Winter) ist es wichtig, den vollständig geladenen Akku an einem trockenen Ort aufzubewahren.
• Achtung: Der Akku sollte alle 2-3 Monate aufgeladen werden, wenn er nicht benutzt wird.

• Bewahren Sie den Akku außerhalb der Reichweite von Kindern auf.
• Versuchen Sie nicht, das Akkufach zu öffnen.
• Verwenden Sie nur den von ENGWE gelieferten Akku. Verwenden Sie keine Akkus von anderen Produktmodellen.
• Wenn der Akku durch Herunterfallen oder einen Fahrradunfall beschädigt wird, besteht die Gefahr von Elektrolytlecks. Seien Sie vorsichtig vor Verätzungen und stellen Sie die Verwendung des beschädigten Akkus sofort ein.
• Fassen Sie den Akku mit Handschuhen oder einem Tuch an; vermeiden Sie Kontakt mit Säure.
• Lagern Sie den Akku bei Temperaturen zwischen 23°F und 95°F.
• Entladen Sie den Akku niemals vollständig, bevor Sie ihn aufladen. Laden Sie ihn auf, bevor Sie das Produkt lagern. Eine vollständige Entladung könnte das Wiederaufladen des Akkus verhindern.
• Laden Sie einen neuen Akku vor der ersten Benutzung 4-6 Stunden lang auf. Vermeiden Sie Überladung, da dies die Akkulebensdauer und die Produktlaufzeit verkürzt.

Laden

• Sie können das Fahrrad direkt laden oder den Akku zum Laden entnehmen.
• Das ROTE Licht zeigt an, dass geladen wird, und das GRÜNE Licht zeigt an, dass der Akku vollständig geladen ist. Bitte ziehen Sie den Stecker rechtzeitig, nachdem der Akku vollständig geladen ist.
• Die Ladezeit beträgt normalerweise 4-6 Stunden, hängt aber im tatsächlichen Gebrauch von der Restkapazität des Akkus ab.

• Es ist verboten, länger als 10 Stunden zu laden. Halten Sie es von Umgebungen mit hohen Temperaturen fern und lagern Sie es an einem kühlen Ort.
• Bitte stellen Sie sicher, dass das Akkuladegerät und der Ladestecker immer trocken gehalten werden.
• Das Ladegerät sollte nur mit einem trockenen Tuch gereinigt werden. Verwenden Sie niemals ein feuchtes Tuch, Öl oder andere Flüssigkeiten.
• Verbinden Sie nicht die positiven und negativen Pole.
• Beenden Sie den Ladevorgang sofort, wenn Sie etwas Ungewöhnliches bemerken.
• Es ist strengstens verboten, den Lade- und Entladekreis des Akkus zu unterbrechen.
• Es ist strengstens verboten, das Akkufach zu zerlegen oder die interne Struktur und Schutzplatte der Lithiumbatterie zu modifizieren.
• Verwenden Sie nur das von ENGWE gelieferte Ladegerät. Verwenden Sie kein Ladegerät von anderen Produktmodellen.
• Nach Gebrauch des Akkus laden Sie ihn bitte innerhalb von 12 Stunden auf.

Wichtiger Hinweis

Dieses Handbuch enthält wichtige Sicherheits- und Leistungsinformationen sowie Wartungsdetails. Bitte stellen Sie sicher, dass Sie die folgenden Warnhinweise lesen, bevor Sie unser Produkt zum ersten Mal verwenden.
Wenn Sie Ihr Elektrofahrrad an andere verleihen, lassen Sie den Benutzer dieses Handbuch lesen. Dies kann dazu beitragen, das Unfallrisiko zu verringern.
Tragen Sie vor jeder Fahrt immer einen geeigneten und sicheren Helm. Tragen Sie bei Nachtfahrten Kleidung mit fluoreszierenden und reflektierenden Streifen. Überschreiten Sie nicht die Geschwindigkeitsbegrenzung, da dies eine Hauptursache für Verkehrsunfälle ist. Beachten Sie die Verkehrsregeln und vermeiden Sie das Überschreiten von Geschwindigkeitsbegrenzungen.
Berühren Sie den Ladeanschluss des Fahrrads nicht und verwenden Sie keine Metallgegenstände, um ihn zu berühren. Andernfalls könnte ein Kurzschluss entstehen, der zu einem Unfall führen kann.
Starten aus dem Stand, häufiges Bremsen, Fahren gegen den Wind, Transport von Passagieren oder Fracht und unzureichender Reifendruck verbrauchen alle mehr elektrische Energie, was die Reichweite reduziert. Für eine optimale Reichweite befolgen Sie diese Schritte:

1. Verwenden Sie den Unterstützungsmodus;
2. Minimieren Sie häufiges Bremsen und Anfahren aus dem Stand, wobei die Sicherheit Vorrang hat;
3. Vermeiden Sie Überladung;
4. Überprüfen und stellen Sie den Reifendruck vor der Fahrt ein.

Unser E-Bike sollte nicht längere Zeit direkter Sonneneinstrahlung oder Regen ausgesetzt werden. Vermeiden Sie die Lagerung in Umgebungen mit hohen Temperaturen oder korrosiven Bedingungen. Dies verhindert chemische Korrosion von beschichteten und lackierten Oberflächen sowie Schäden an elektrischen Komponenten, wodurch ein erfolgreicher und sicherer Betrieb gewährleistet wird.
Ihre aktuelle Versicherungspolice deckt möglicherweise keine Situationen beim Fahren eines Elektrofahrrads ab. Kontaktieren Sie Ihre Versicherungsgesellschaft oder Ihren Makler für relevante Informationen.
Beachten Sie bei der Nutzung unseres E-Bikes in Ihrem Land die örtlichen Gesetze und Vorschriften. Zum Beispiel müssen in Großbritannien Fahrer von Elektrofahrrädern (EAPC) mindestens 14 Jahre alt sein.
Fahrräder bergen inhärente Risiken; bitte beachten Sie die Verkehrsregeln. Bei einer Notbremsung betätigen Sie zuerst die Hinterradbremse, gefolgt von der Vorderradbremse. Eine plötzliche Betätigung der Vorderradbremse bei hohen Geschwindigkeiten kann zum Umkippen führen. Fahren Sie vorsichtig.
