EDIFIER R33BT Handbuch

Lieferumfang

Hinweis: Bilder dienen nur zur Veranschaulichung und können vom tatsächlichen Produkt abweichen.

Abbildung

1. Anschluss an Passivlautsprecher
2. Netzschalter
3. Netzkabel
4. AUX-Eingang
5. Drücken: Lautstärke verringern
   Gedrückt halten: Bluetooth trennen (Bluetooth bereits verbunden)
6. Ein-/Aus-Taste
   Drücken: Eingangsmodus wechseln Gedrückt halten: Ein-/Ausschalten Anzeige:
   • Blau: Bluetooth-Eingang
   • Grün: AUX-Eingang
7. Drücken: Lautstärke erhöhen
8. Anschluss an Aktivlautsprecher

Anschluss

Hinweis:

• Beim Einschalten wird automatisch der zuletzt verwendete Eingangsmodus wiederhergestellt (beim ersten Einschalten ist dies standardmäßig der Bluetooth-Eingang).
• Wenn die Taste "" oder " " kontinuierlich gedrückt wird, blinkt die Anzeige ununterbrochen; wenn die Anzeige aufhört zu blinken, bedeutet dies, dass die Lautstärke auf dem Minimum oder Maximum ist.
• Die Systemlautstärke kann beim Ausschalten des Lautsprechers gespeichert werden:
  • wenn Lautstärke < 20 %, können 20 % gespeichert werden;
  • wenn die Lautstärke zwischen 20 % und 80 % liegt, kann die gesamte Lautstärke gespeichert werden;
  • wenn Lautstärke > 80 %, können 80 % gespeichert werden.

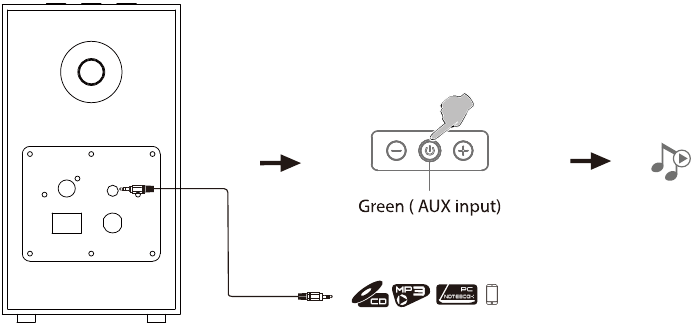

AUX-Eingang

1. Verbinden Sie eine Audioquelle (Mobiltelefon, Tablet usw.) mit dem AUX-Anschluss auf der Rückseite des Aktivlautsprechers mithilfe eines Audiokabels;
2. Drücken Sie die Taste " ", um zum AUX-Eingang zu wechseln; die grüne Anzeige leuchtet dann;
3. Spielen Sie Musik auf dem verbundenen Gerät ab und stellen Sie die Lautstärke auf ein gewünschtes Niveau ein.

Bluetooth-Eingang

1. Drücken Sie die Taste "", um zum Bluetooth-Eingang zu wechseln; die blaue Anzeige blinkt dann;
2. Stellen Sie Ihr Bluetooth-Gerät (Mobiltelefon, Tablet usw.) so ein, dass es " EDIFIER R338T " sucht und sich damit verbindet;
3. Nach erfolgreicher Kopplung leuchtet die blaue Anzeige dauerhaft;
4. Spielen Sie Musik auf dem verbundenen Gerät ab und stellen Sie die Einstellungen auf ein gewünschtes Niveau ein.

Hinweis:

• Das Bluetooth des R33BT kann nur im Bluetooth-Eingangsmodus gesucht und verbunden werden. Die bestehende Bluetooth-Verbindung wird getrennt, sobald der Lautsprecher auf andere Audioeingänge umgeschaltet wird. Beim Umschalten auf den Bluetooth-Eingang versucht der Lautsprecher, sich mit dem zuletzt verbundenen Bluetooth-Gerät zu verbinden.
• Der PIN-Code für die Verbindung lautet "0000" (0000), falls erforderlich.
• Um Bluetooth zu trennen, halten Sie die Taste " — " 3 Sekunden lang gedrückt.
• Wenn der Abstand zwischen Lautsprecher und Mobiltelefon über 10 Meter beträgt, wird die Bluetooth-Verbindung getrennt; kehrt das Mobiltelefon innerhalb von 5 Minuten zurück, verbindet sich der Lautsprecher automatisch wieder mit dem Mobiltelefon. In der Zwischenzeit kann der Lautsprecher auch mit anderen Geräten gesucht und verbunden werden, wobei die Anzeige blinkt.
• Um alle Bluetooth-Funktionen dieses Produkts nutzen zu können, stellen Sie bitte sicher, dass Ihr Audioquellgerät die Profile A2DP (Advanced Audio Distribution Profile) und AVRCP (Audio/Video Remote Control Profile) unterstützt.
• Die Bluetooth-Konnektivität und -Kompatibilität kann je nach Softwareversion der Quellgeräte bei verschiedenen Quellgeräten unterschiedlich sein.

Technische Daten

Ausgangsleistung: R/L: 5W+5W
Frequenzgang: 70Hz-20KHz
Audioeingänge: AUX, Bluetooth

Erklärung für die EU
Frequenzband: 2.402GHz 2.480GHz
HF-Ausgangsleistung: dBm (EIRP)
Es gibt keine Nutzungsbeschränkung.

Fehlerbehebung

Kein Ton

• Prüfen Sie, ob der Lautsprecher eingeschaltet ist.
• Versuchen Sie, die Lautstärke mit dem Lautstärkeregler zu erhöhen.
• Stellen Sie sicher, dass die Audiokabel fest angeschlossen sind und der Eingang an den Lautsprechern korrekt eingestellt ist.
• Prüfen Sie, ob ein Ausgangssignal von der Audioquelle vorhanden ist.

Verbindung über Bluetooth nicht möglich

• Stellen Sie sicher, dass der Lautsprecher auf Bluetooth-Eingang umgeschaltet ist. Befindet er sich in anderen Audio-Eingangsmodi, kann Bluetooth keine Verbindung herstellen. Trennen Sie die Verbindung zu einem beliebigen Bluetooth-Gerät, indem Sie die Taste "" gedrückt halten, und versuchen Sie es dann erneut.
• Die effektive Bluetooth-Übertragungsreichweite beträgt 10 Meter; bitte stellen Sie sicher, dass der Betrieb innerhalb dieser Reichweite erfolgt.
• Versuchen Sie, ein anderes Bluetooth-Gerät zur Verbindung zu verwenden.

Das R33BT schaltet sich nicht ein

• Prüfen Sie, ob die Stromversorgung angeschlossen oder die Steckdose eingeschaltet ist.

Geräusche aus den Lautsprechern

• EDIFIER-Lautsprecher erzeugen wenig Rauschen, während das Hintergrundrauschen einiger Audiogeräte zu hoch ist.
  Bitte ziehen Sie die Audiokabel ab und drehen Sie die Lautstärke auf. Wenn aus 1 Meter Entfernung zum Lautsprecher kein Geräusch zu hören ist, liegt kein Problem mit diesem Produkt vor.

Um mehr über EDIFIER zu erfahren, besuchen Sie bitte www.edifier.com

Für EDIFIER-Garantieanfragen besuchen Sie bitte die entsprechende Länderseite auf wmv.edifier.com und lesen Sie den Abschnitt mit dem Titel Garantiebedingungen. USA und Kanada: service@edifier.ca

Südamerika: Bitte besuchen Sie www.edifier.com (English (Englisch)) oder wvw.edifierla.com (Spanish (Spanisch)/Portuguese (Portugiesisch)) für lokale Kontaktinformationen.

Wichtige Sicherheitshinweise

1. Bitte lesen Sie die Anweisungen sorgfältig durch. Bewahren Sie diese zum späteren Nachschlagen an einem sicheren Ort auf.
2. Verwenden Sie nur vom Hersteller zugelassenes Zubehör.
3. Installieren Sie das Gerät ordnungsgemäß gemäß den Anweisungen im Abschnitt Geräteanschluss.
4. Es wird empfohlen, das Produkt in einer Umgebung von 0-35 °C zu verwenden.
5. Um das Risiko von Feuer und Stromschlägen zu verringern, setzen Sie das Produkt nicht Regen oder Feuchtigkeit aus.
6. Verwenden Sie dieses Produkt nicht in der Nähe von Wasser. Tauchen Sie das Produkt nicht in Flüssigkeiten und setzen Sie es keinem Tropf- oder Spritzwasser aus.
7. Installieren oder verwenden Sie dieses Produkt nicht in der Nähe von Wärmequellen (z. B. Heizkörper, Heizung, Ofen oder andere wärmeerzeugende Geräte).
8. Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie z. B. Vasen, auf das Produkt; auch offenes Feuer, wie z. B. brennende Kerzen, sollte nicht auf das Produkt gestellt werden.
9. Blockieren Sie keine Lüftungsöffnungen. Stecken Sie keine Gegenstände in Lüftungsöffnungen oder Schlitze. Dies kann zu Feuer oder Stromschlägen führen.
10. Halten Sie ausreichend Abstand um das Produkt herum, um eine gute Belüftung zu gewährleisten (mindestens 5 cm werden empfohlen).
11. Stecken Sie einen Stecker nicht mit Gewalt in die Buchse. Prüfen Sie vor dem Anschließen, ob die Buchse blockiert ist und ob der Stecker zur Buchse passt und in die richtige Richtung ausgerichtet ist.
12. Bewahren Sie das mitgelieferte Zubehör und die Teile (wie z. B. Schrauben) außerhalb der Reichweite von Kindern auf, um ein versehentliches Verschlucken zu verhindern.
13. Öffnen oder entfernen Sie das Gehäuse Ihres Geräts nicht. Dies kann Sie gefährlicher Spannung oder anderen Risiken aussetzen. Unabhängig von der Ursache des Schadens (z. B. beschädigtes Kabel oder Stecker, Kontakt mit Flüssigkeitsspritzern oder Eindringen von Fremdkörpern, Einwirkung von Regen oder Feuchtigkeit, Produkt funktioniert nicht oder ist heruntergefallen usw.) muss die Reparatur sofort von einem autorisierten Servicefachmann durchgeführt werden.
14. Bevor Sie das Produkt mit einem trockenen Tuch reinigen, schalten Sie das Produkt immer aus und ziehen Sie zuerst den Netzstecker.
15. Verwenden Sie niemals starke Säuren, Laugen, Benzin, Alkohol oder andere chemische Lösungsmittel zur Reinigung der Produktoberfläche. Verwenden Sie zur Reinigung nur neutrale Lösungsmittel oder reines Wasser.

Übermäßig laute Musik kann zu Hörverlust führen. Halten Sie die Lautstärke bitte in einem sicheren Bereich.

Verwenden Sie das Gerät nur mit dem vom Hersteller angegebenen oder mit dem Gerät verkauften Wagen, Ständer, Stativ, Halterung oder Tisch. Wenn ein Wagen
verwendet wird, seien Sie vorsichtig beim Bewegen der Wagen-/Gerätekombination, um Verletzungen durch Umkippen zu vermeiden.

Stromwarnung:

1. Platzieren Sie das Produkt in der Nähe der Steckdose, um eine einfache Handhabung zu gewährleisten.
2. Stellen Sie vor der Verwendung sicher, dass die Betriebsspannung mit Ihrer lokalen Stromversorgung übereinstimmt. Die korrekte Betriebsspannung finden Sie auf dem Produktschild.
3. Ziehen Sie aus Sicherheitsgründen den Netzstecker des Produkts bei Gewittern oder wenn es längere Zeit nicht verwendet wird.
4. Unter normalen Bedingungen kann das Netzteil heiß werden. Bitte sorgen Sie für gute Belüftung in dem Bereich und seien Sie vorsichtig.
5. Sicherheitswarnschilder auf dem Gehäuse oder der Unterseite des Produkts oder des Netzteils.

Dieses Symbol soll den Benutzer auf das Vorhandensein einer unzureichend isolierten gefährlichen Spannung im Gehäuse des Produkts aufmerksam machen, die ausreichend groß sein kann, um ein Stromschlagrisiko für Personen darzustellen.

Dieses Symbol warnt den Benutzer davor, das Gehäuse des Produkts zu zerlegen, da sich keine vom Benutzer austauschbaren Teile darin befinden. Bringen Sie das Produkt zur Reparatur zu einem autorisierten Servicecenter.

Dieses Symbol weist darauf hin, dass das Produkt nur für den Innenbereich geeignet ist.

Dieses Symbol weist darauf hin, dass es sich bei dem Produkt um ein elektrisches Gerät der KLASSE II oder mit doppelter Isolierung ohne Erdungsanforderung handelt.

Der NETZSTECKER dient als Trennvorrichtung; die Trennvorrichtung muss jederzeit funktionsfähig bleiben.

Für drahtlose Produkte:

1. Drahtlose Produkte können Kurzwellenfrequenzen erzeugen und die normale Verwendung anderer elektronischer Geräte oder medizinischer Geräte stören.
2. Schalten Sie das Produkt aus, wenn dessen Verwendung nicht gestattet ist. Verwenden Sie das Produkt nicht in medizinischen Einrichtungen, im Flugzeug, an Tankstellen, in der Nähe von automatischen Toren, automatischen Brandmeldeanlagen oder anderen automatisierten Geräten.
3. Verwenden Sie das Produkt nicht in der Nähe eines Herzschrittmachers in einem Umkreis von 20 cm. Die Funkwellen können den normalen Betrieb des Herzschrittmachers oder anderer medizinischer Geräte beeinträchtigen.
