EDIFIER R1280DB, EDF100016 Handbuch

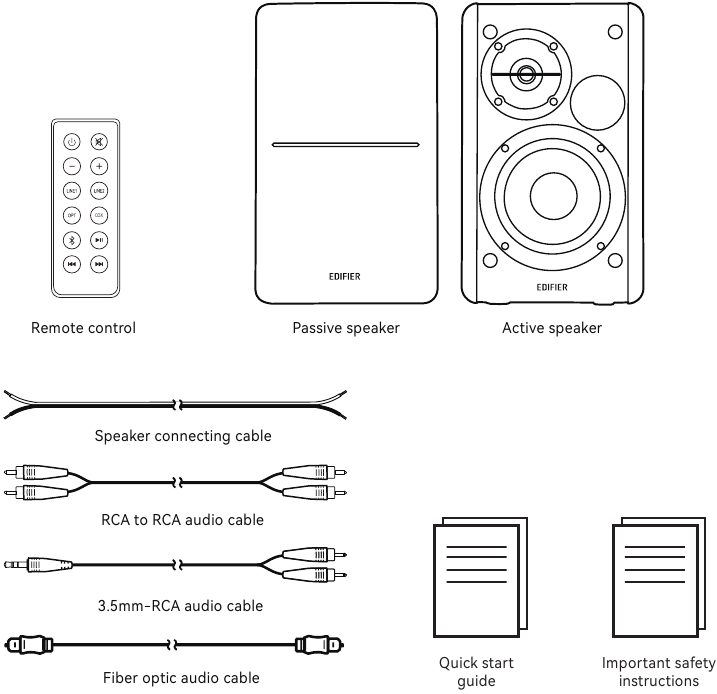

Lieferumfang

Hinweis: Abbildungen dienen nur zur Veranschaulichung und können vom tatsächlichen Produkt abweichen.

Abbildungen

1. Infrarotempfänger
2. Höhenregler
3. Bassregler
4. Master-Lautstärkeregler/Eingangsauswahl Drücken, um zwischen den Audioquellen zu navigieren: LINE1→ LINE2→Optisch→Koaxial→Bluetooth.
   Hinweis: Halten Sie den Master-Lautstärkeregler gedrückt, um in den Standby-Modus zu wechseln.
5. Betriebsanzeige
   Rot: optische/koaxiale Eingänge
   Blau: Bluetooth-Eingang
   Grün: Line in1/Line in2 Eingänge
6. Lautsprecherausgang
7. Netzschalter
8. Netzkabel
9. Line in1 Eingangsanschluss
10. Line in2 Eingangsanschluss
11. Optischer Eingangsanschluss
12. Koaxialer Eingangsanschluss

Fernbedienung

1. Ein-/Ausschalten
2. Stummschalten
3. Lautstärke verringern
4. Lautstärke erhöhen
5. Line in1 Eingang
6. Line in2 Eingang
7. Optischer Eingang
8. Koaxialer Eingang
9. Bluetooth-Eingang (Halten Sie gedrückt, um Bluetooth-Geräte zu trennen)
10. Pause (Pause)/Play (Wiedergabe) (nur für Bluetooth)
11. Previous track (Vorheriger Titel) (nur für Bluetooth)
12. Next track (Nächster Titel) (nur für Bluetooth)

Batterie einlegen:
Beachten Sie die Abbildung, um das Batteriefach zu öffnen, die CR2025-Batterie einzulegen und das Fach zu schließen.

1. Verschlucken Sie die Batterie nicht; Gefahr chemischer Verbrennungen.
2. Das Produkt enthält eine Knopfzelle. Das Verschlucken dieser Batterie kann zu Verletzungen oder zum Tod führen. Platzieren Sie neue oder alte Batterien nicht dort, wo Kinder sie erreichen können.
3. Benutzen Sie das Produkt nicht, wenn die Batterieabdeckung fehlt oder nicht geschlossen ist, und halten Sie die Fernbedienung von Kindern fern.
4. Suchen Sie sofort ein Krankenhaus auf, wenn die Batterie verschluckt wurde.

Hinweis:

1. Legen Sie die Fernbedienung nicht an heiße und feuchte Orte.
2. Laden Sie die Batterien nicht auf.
3. Entfernen Sie die Batterien bei längerer Nichtbenutzung.
4. Die Batterie sollte keiner übermäßigen Hitze wie direkter Sonneneinstrahlung, Feuer oder Ähnlichem ausgesetzt werden.
5. Explosionsgefahr bei unsachgemäßem Batteriewechsel. Nur durch den gleichen oder einen gleichwertigen Typ ersetzen.

Anschluss

1. Verbinden Sie die Lautsprecher mit dem mitgelieferten Lautsprecherkabel.
2. Schließen Sie das Gerät an die Stromversorgung an, schalten Sie den Lautsprecher ein, dann leuchtet die Anzeige.

Line-In-Modus

1. Drücken Sie den Master-Lautstärkeregler am aktiven Lautsprecher oder drücken Sie die Taste "LINE1" (LINE1)/"LINE2" (LINE2) auf der Fernbedienung, um den LINE IN (Line-In)-Eingang auszuwählen. Die Anzeige wird grün.
2. Verwenden Sie ein Audiokabel, um die Audioquelle mit dem Lautsprecher zu verbinden.
3. Spielen Sie von Ihrem Gerät ab und stellen Sie die Lautstärke entsprechend ein.

Optisch/Koaxial-Modus

1. Drücken Sie den Master-Lautstärkeregler am aktiven Lautsprecher oder drücken Sie die Taste "OPT" (Optisch)/"COX" (Koaxial) auf der Fernbedienung, um den optischen/koaxialen Eingang auszuwählen. Die Anzeige wird rot.
2. Verwenden Sie ein optisches oder koaxiales Kabel (optisches Kabel im Lieferumfang enthalten), um Audioquellen mit Ihrem Lautsprecher zu verbinden.
3. Spielen Sie von Ihren Geräten ab und stellen Sie die Lautstärke entsprechend ein.

Hinweis:

1. Im optischen und koaxialen Modus können nur PCM-Signale mit 44,1 KHz/48 KHz dekodiert werden.

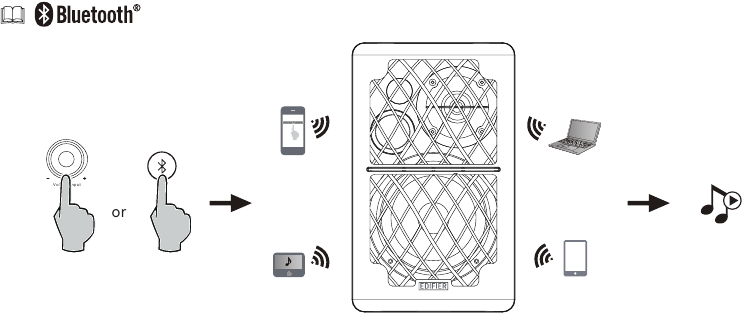

Bluetooth-Modus

1. Schalten Sie den Lautsprecher ein und wechseln Sie in den Bluetooth (Bluetooth)-Modus, indem Sie die Bluetooth-Taste auf der Fernbedienung oder den Master-Lautstärkeregler auf der Rückseite des aktiven Lautsprechers drücken. Die Anzeige wird blau.
2. Gehen Sie zum Einrichtungsbereich Ihrer Quellgeräte (Mobiltelefone, Tablets usw.) und suchen Sie nach Bluetooth-Geräten in der Nähe; Sie finden "EDIFIER R1280DB" (EDIFIER R1280DB) in der Liste.
3. Koppeln Sie Ihr Gerät mit "EDIFIER R1280DB" (EDIFIER R1280DB).
4. Spielen Sie Audiotracks auf Ihrem Gerät ab und stellen Sie die Lautstärke auf ein gewünschtes Niveau ein.
5. Um die Verbindung zum aktuellen Bluetooth-Gerät zu trennen, halten Sie die Taste " " für 2 Sekunden gedrückt.

Hinweis:

1. Die Bluetooth-Konnektivität und -Kompatibilität kann je nach Softwareversion der Quellgeräte bei verschiedenen Quellgeräten unterschiedlich sein.
2. Um die vollständigen Bluetooth-Funktionen dieses Produkts nutzen zu können, stellen Sie bitte sicher, dass Ihr mobiles Gerät A2DP- und AVRCP-Profile unterstützt.
3. Der PIN-Code für die Verbindung ist "0000" (0000), falls erforderlich.

Technische Daten

Ausgangsleistung: L/R: 21W+21W

Frequenzgang: 55Hz-20KHz

Tieftöner: 4 Zoll (116mm)

Hochtöner: Φ13mm Seidenkalotten-Hochtöner

Erklärung für die EU

Frequenzband: 2.402GHz ~ 2.480GHz

HF-Ausgangsleistung: ≤20 dBm (EIRP)

Es gibt keine Nutzungsbeschränkung.

Fehlerbehebung
