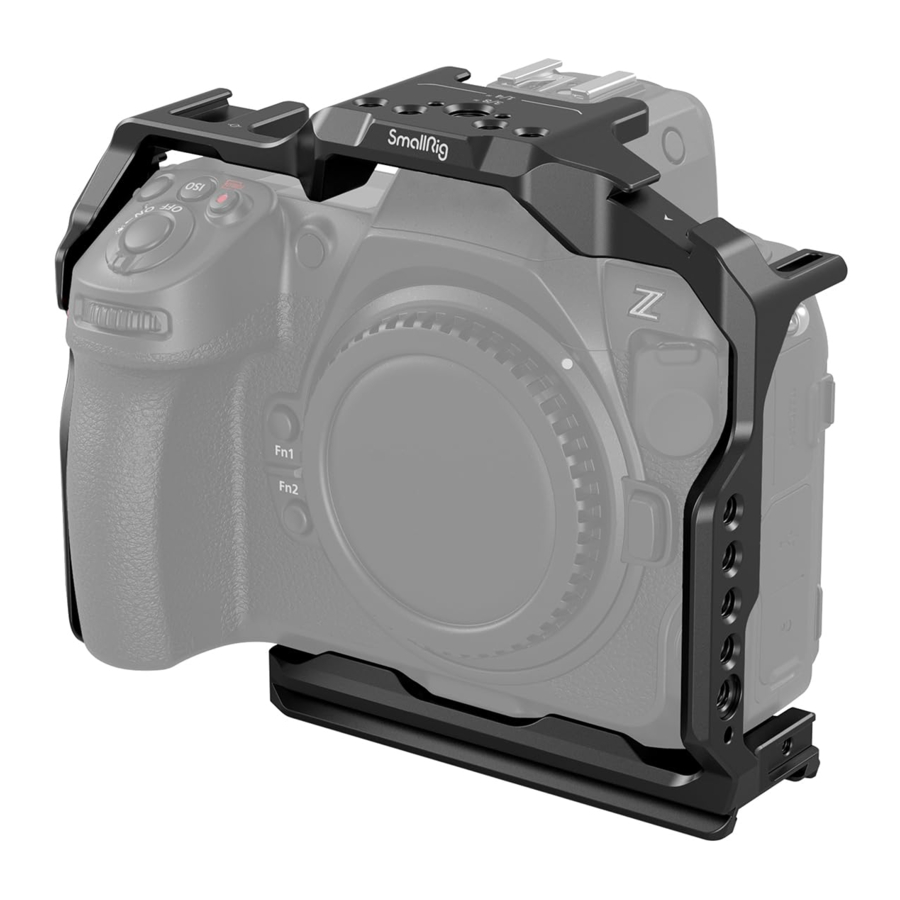

SmallRig Cage Handbuch

Lieferumfang

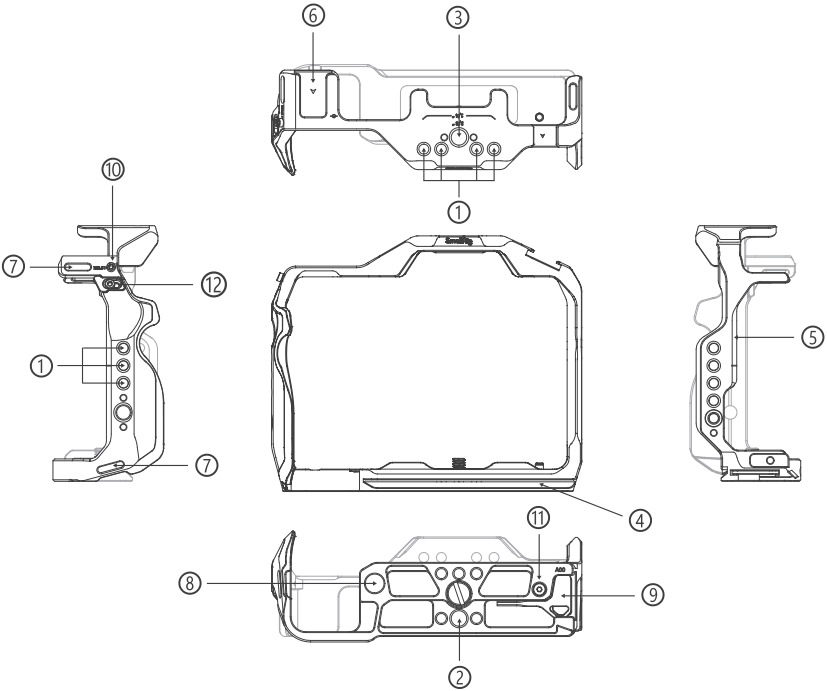

Produktdetails

1. 1/4"-20 Gewindeloch
2. 3/8"-16 Gewindeloch
3. ARRI 3/8'-16 Arretierungsloch
4. Arca-Swiss Schnellwechselplatte
5. NATO-Schiene
6. Blitzschuh-Halterung
7. Gurtschlitz
8. QD-Buchse
9. Doppelkopfschlüssel
10. M2.5 Schraube
11. Arretierungsschraube
12. Seitenverschluss-Adapter

Montageanleitung

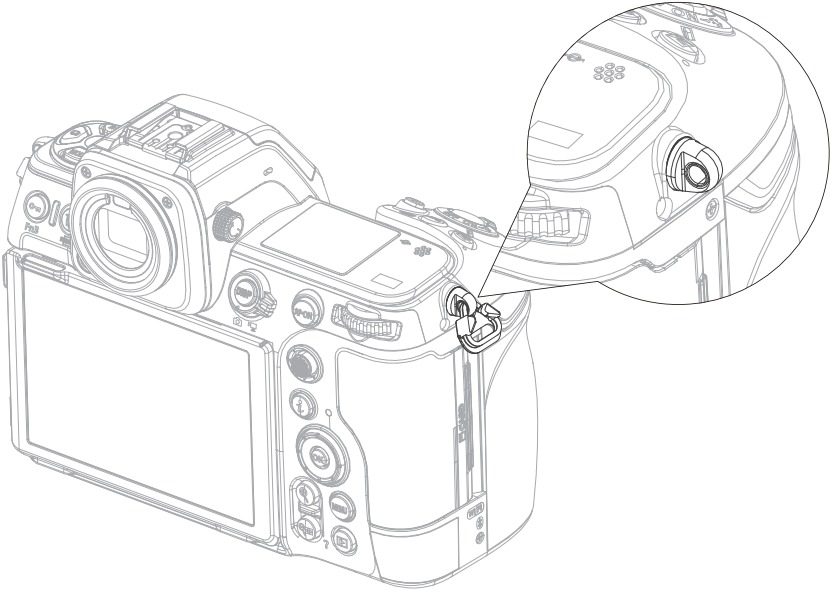

1. Entfernen Sie den geteilten D-Ring auf der rechten Seite, bevor Sie den Cage montieren.

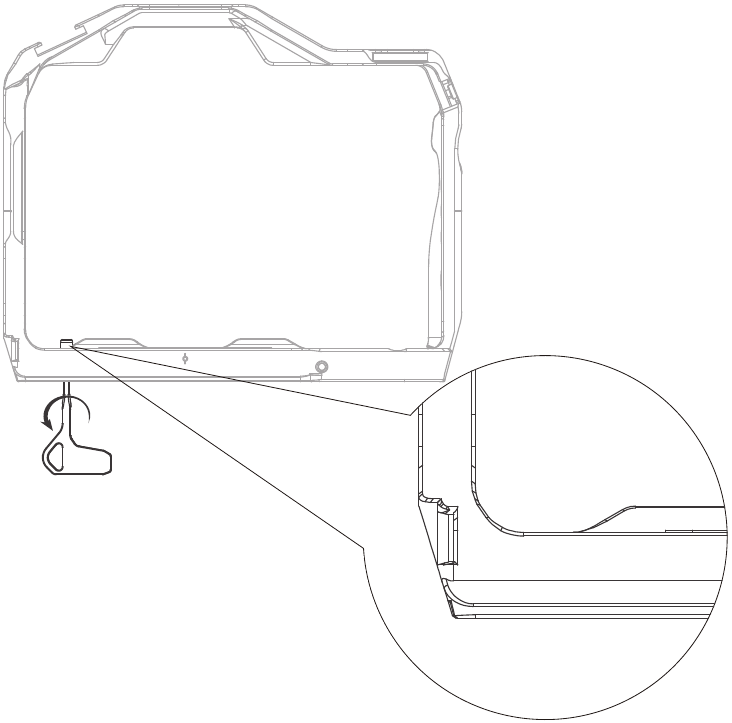

2. Lösen Sie die Arretierungsschraube bis sie parallel zum Boden des Cages ist.

3. Cage montieren

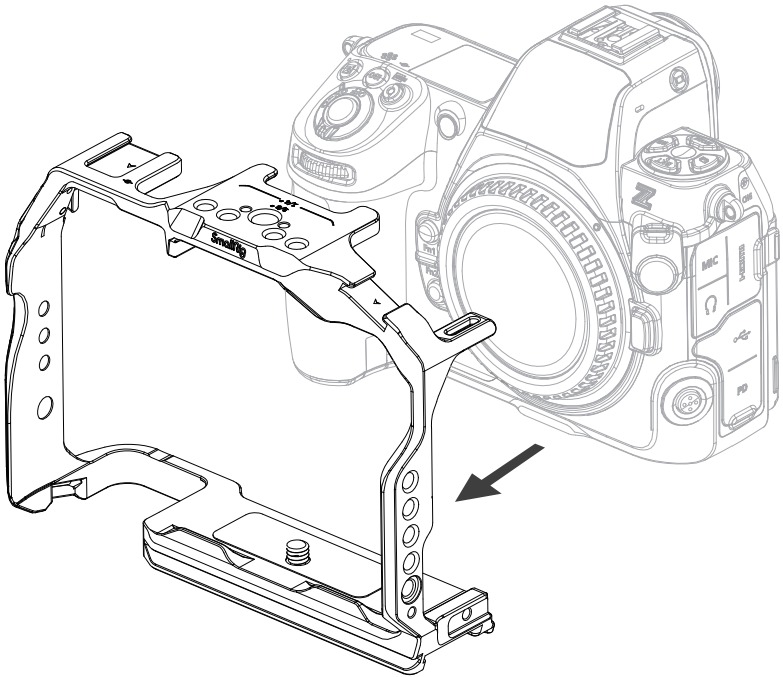

   1. Setzen Sie die Kamera von hinten nach vorne in den Cage ein.

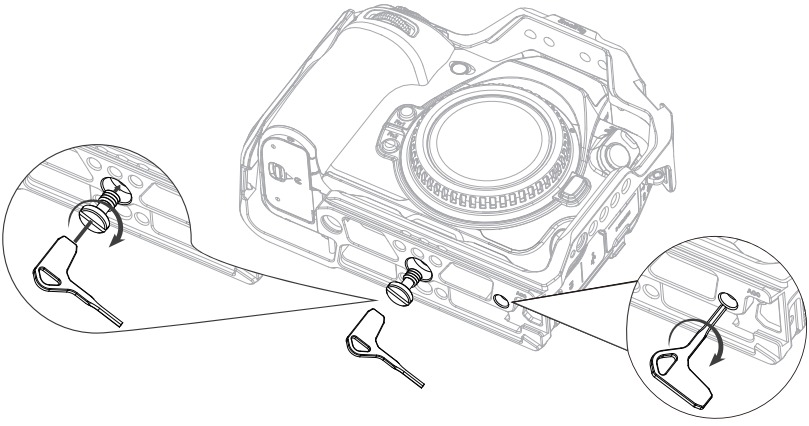

   2. Befestigen Sie den Cage, indem Sie die 1/4"-20 Schraube und die Arretierungsschraube festziehen.

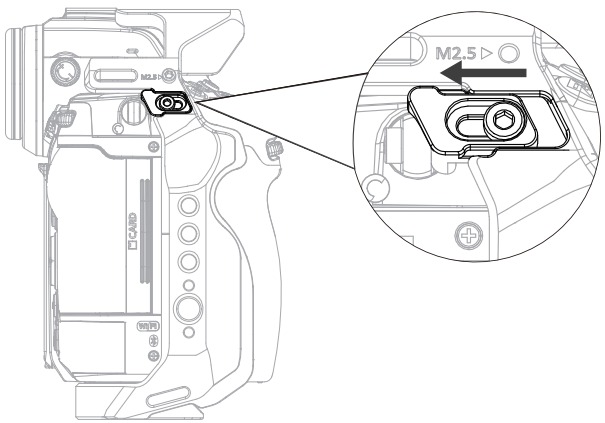

   3. Lösen Sie die Schraube des Seitenverschluss-Adapters, bewegen Sie den Seitenverschluss-Adapter so, dass er mit dem Gurtschlitz der Kamera ausgerichtet ist, und ziehen Sie dann die Schraube fest.

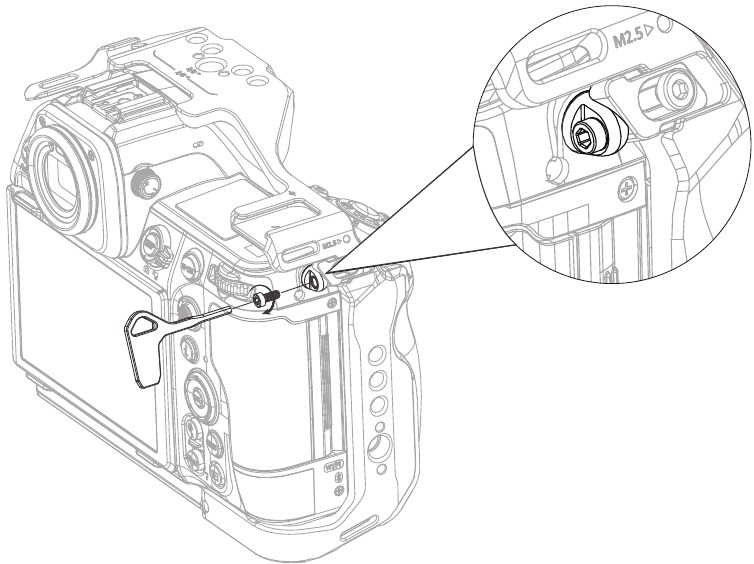

   4. Entfernen Sie die M2.5 Schraube auf der rechten Seite des Cages und befestigen Sie dann die M2.5 Schraube am Cage über den Gurtschlitz der Kamera.


*Die Kamera ist nicht im Lieferumfang enthalten.

Warnhinweise

• Bitte lesen Sie dieses Benutzerhandbuch sorgfältig durch.
• Bitte bewahren Sie dieses Benutzerhandbuch auf. Bewahren Sie dieses Benutzerhandbuch immer auf, wenn Sie die Produkte an Dritte weitergeben.
• Beachten Sie alle Warnhinweise und befolgen Sie alle Anweisungen in diesem Benutzerhandbuch.

Technische Daten

Produktabmessungen: 159,1 x 568 x 131 mm
Produktgewicht: 203 g ± 5 g
Material(ien): Aluminiumlegierung

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

SmallRig Cage Handbuch herunterladen
