FLEXISPOT E7 Pro Handbuch

Spezifikationen

Anleitung vor der Installation

Auf Schaumstoff montieren, um Kratzer zu vermeiden

Kreuzschlitzschraubendreher oder Bohrmaschine erforderlich (nicht im Lieferumfang enthalten)

Lassen Sie sich von einem Freund helfen

Zubehörpaket

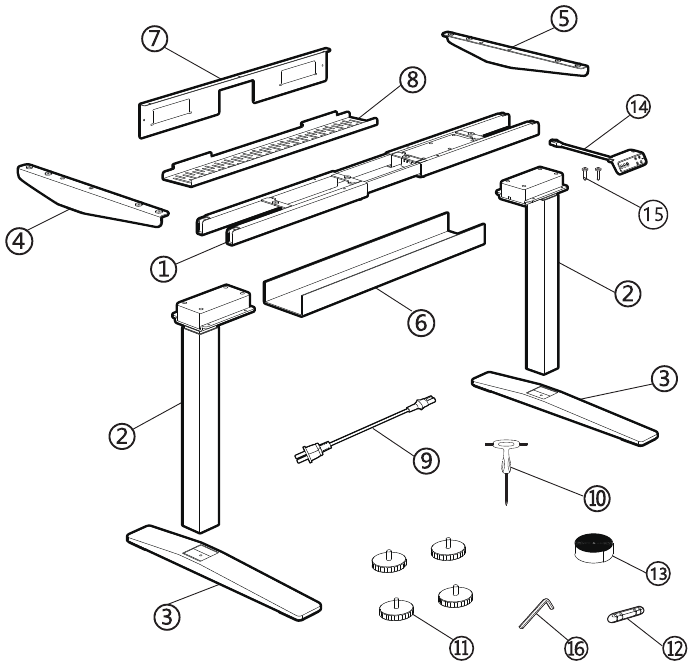

Komponentenübersicht

1. Stützbalken x 1
2. Hubsäule x 2
3. Füße x 2
4. Linke Seitenhalterung x 1
5. Rechte Seitenhalterung x 1
6. Kabelwanne x 1
7. Kabelhalter x 1
8. Kabelwanne x 1
9. Netzstecker x 1
10. T-Schlüssel x 1
11. Fußpolster x 4
12. Kabelmanager x 1
13. Klettverschluss x 1
14. Bedienfeld x 1
15. Bedienfeldschraube x 2
16. 4 x 4 Schlüssel x 1

Montage

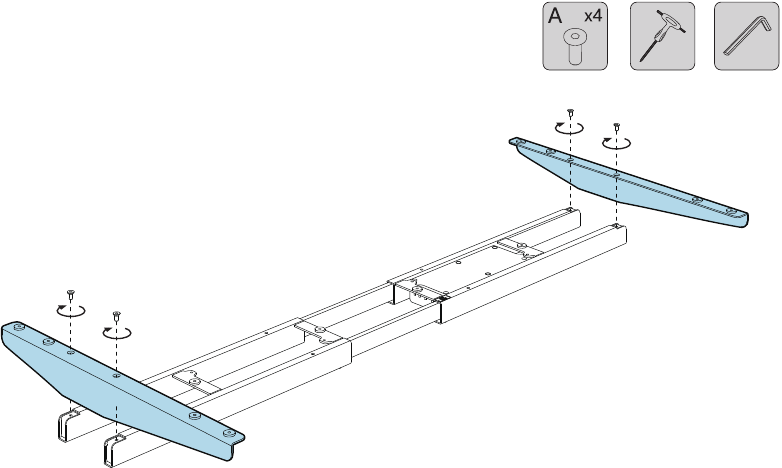

1. Seitenhalterungen am Balken befestigen

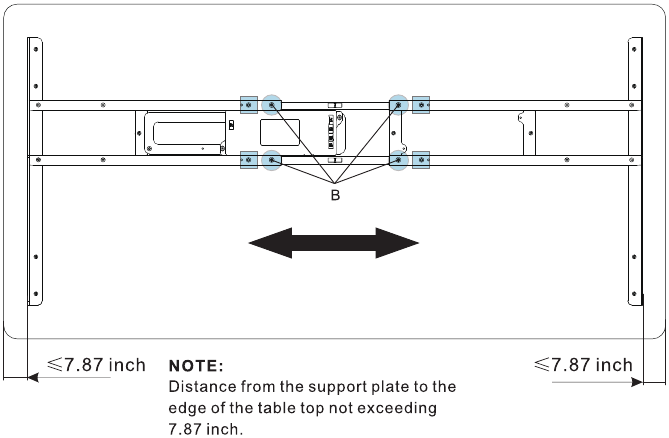

2. Die Länge des Rahmens einstellen

   1. Die vier gezeigten Schrauben lösen und die Länge der Querstange einstellen

   2. Nach Bestätigung die acht Schrauben, die mit und gekennzeichnet sind, festziehen

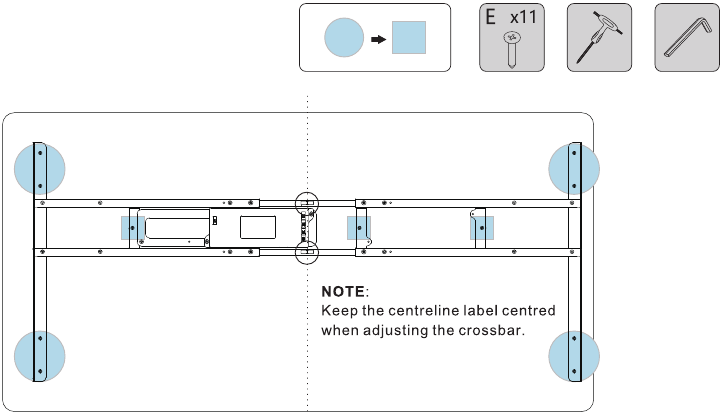

3. Die Tischplatte befestigen

   HINWEIS:
   Wenn der Balken auf die breiteste Stelle ausgezogen ist, müssen 11 Schrauben zur Befestigung des Tisches und 1 Ersatzschraube installiert werden. Andernfalls müssen nur 10 Schrauben zur Befestigung des Tisches und 2 Ersatzschrauben installiert werden.

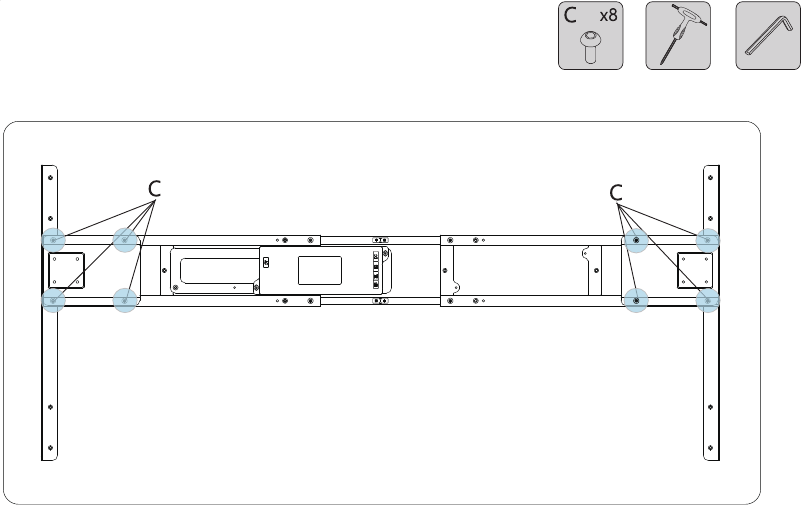

4. Die Beinsäulen installieren

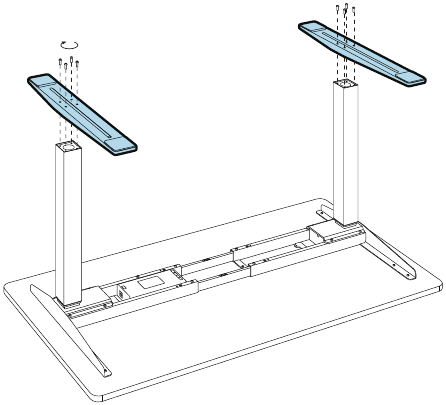

5. Die Füße anbringen

   HINWEIS:
   Bitte beachten Sie beim Einbau die Ausrichtung der Tischbeine.

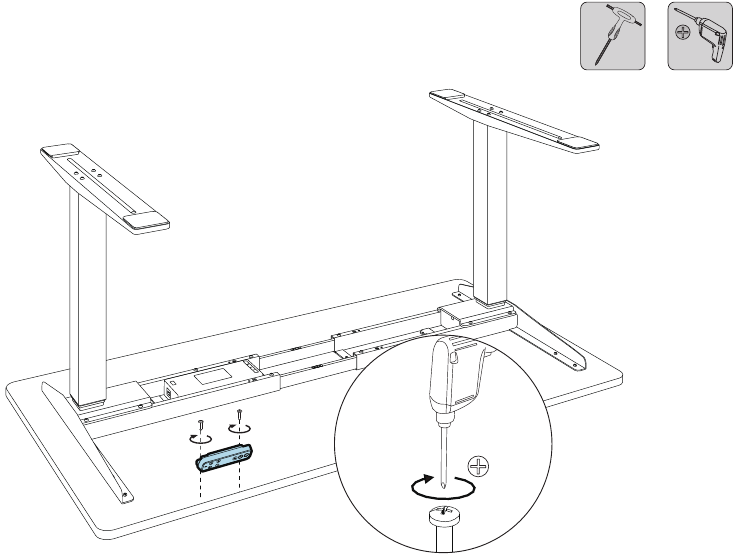

6. Das Bedienfeld befestigen

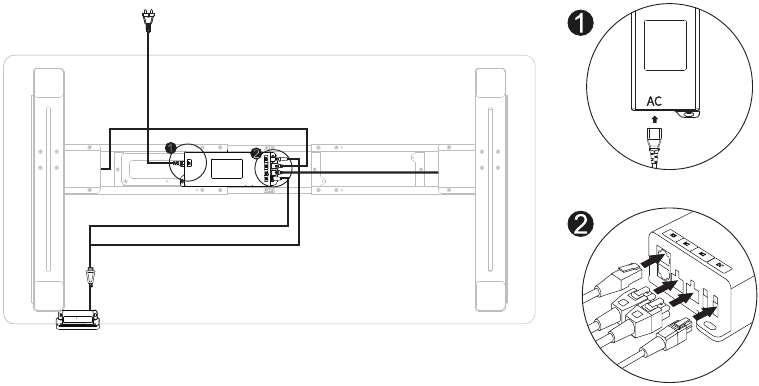

7. Die Kabel anschließen

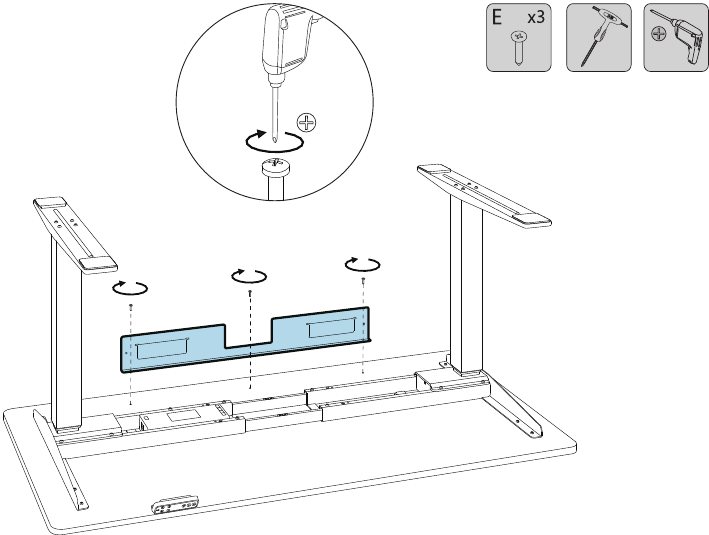

8. Die Kabelwanne anbringen

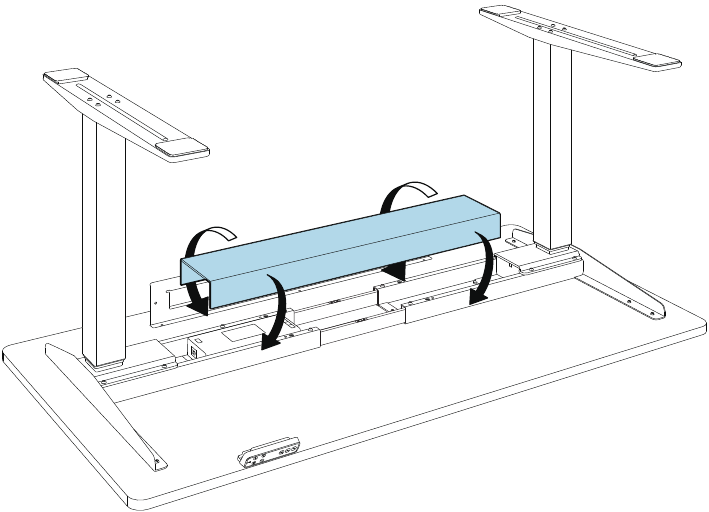

9. Die Kabelwanne anbringen

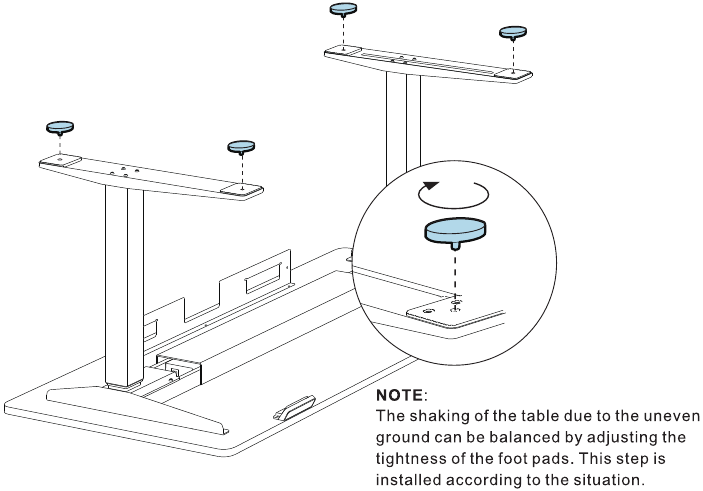

10. Fußpolster zum Ausgleich einstellen

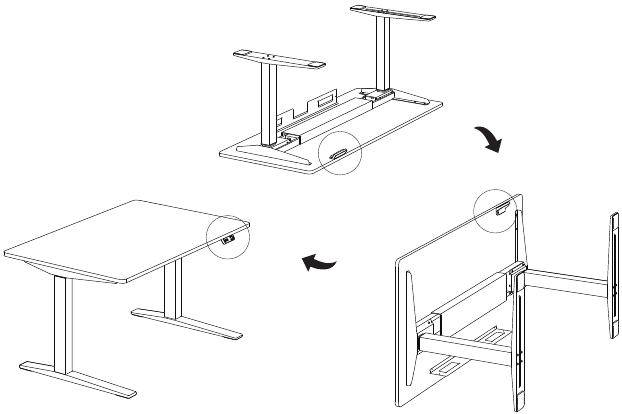

11. Fertig

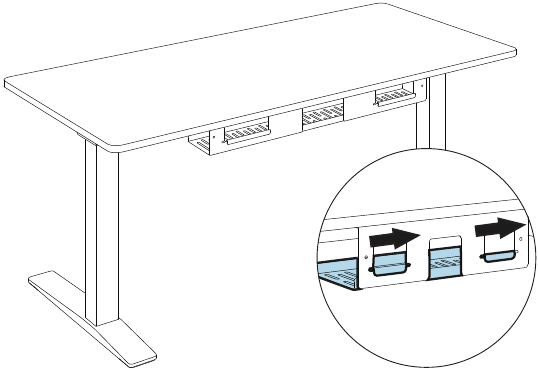

12. HINWEIS:

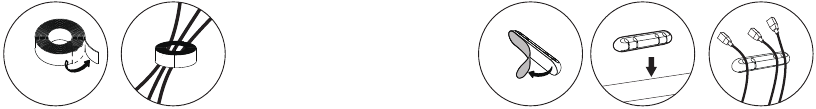

    Kabelbinder Gesamtlänge 2m, kein Einwegprodukt. Wenn Sie die Kabel aufräumen müssen, schneiden Sie sie auf eine passende Länge zu. Das Kabel kann durch Zuschneiden auf eine geeignete Länge befestigt werden.



Bedienfeld-Benutzerhandbuch

• Kindersicherungsfunktion:

  1. Wenn die Kindersicherung eingeschaltet ist, leuchtet die blaue Kindersicherungsanzeige (∨ und M direkt darüber) auf.
  2. Drücken Sie die Tastenanzeige, um einmal zu blinken.
  3. Zum Entsperren oder Starten der Kindersicherung müssen Sie die M-Taste etwa 5 Sekunden lang gedrückt halten.
  4. Nur wenn die Kindersicherung entsperrt ist, funktionieren alle Tasten normal.
• Höhenverstellfunktion:

  Drücken Sie die Taste "∧" oder "∨", um die Höhe einzustellen. Die LED-Anzeige zeigt die aktuelle Höhe an.
• Höhenspeicherfunktion:

  1. Drücken Sie die AUF- oder AB-Taste und stellen Sie die gewünschte Höhe ein. Drücken Sie „M“, um die Höhe zu speichern, und der Bildschirm zeigt „“ an. Drücken Sie anschließend „1“, „2“, „3“ oder „4“, um die Höhe auf der entsprechenden Position 1, 2, 3 oder 4 zu speichern, was auf dem Bildschirm als „“, „“ oder „“ oder „“ angezeigt wird;
  2. Drücken Sie direkt die Tasten "1", "2", "3" und "4", um die von Ihnen gespeicherte Speicherhöhe automatisch einzustellen.
• Anpassung der Kollisionsschutzempfindlichkeit - optionale Funktionen:

  1. Halten Sie die Tasten "∧" "∨" gleichzeitig 5 Sekunden lang gedrückt, um die Empfindlichkeit zu wechseln. Es gibt vier Empfindlichkeitsstufen (A-3, A-2, A-1, A-0). Jede Betätigung schaltet die Empfindlichkeit auf die nächste Stufe um.
  2. Die Anzeige zeigt "A-0", die Antikollisionsfunktion ist ausgeschaltet; die Anzeige zeigt "A-1", niedrige Empfindlichkeit; die Anzeige zeigt "A-2", mittlere Empfindlichkeit; die Anzeige zeigt "A-3", hohe Empfindlichkeit;
  3. Während der Höhenverstellung stoppt die Tischplatte sofort und fährt zurück, um Schäden zu vermeiden, wenn sie mit einem anderen Objekt in Kontakt kommt.
  4. Halten Sie die Tasten "∧" "∨" gleichzeitig 5 Sekunden lang gedrückt. Wenn die Anzeige den obigen Code nicht anzeigt, ist keine Antikollisionsfunktion vorhanden.
• Fehlerbehebung:

  1. Reset: Wenn die LED „“ anzeigt, drücken Sie die Taste „∨“, bis der Schreibtisch seine niedrigste Höhe erreicht und dann zurückprallt und stoppt. Dies bedeutet, dass der Reset abgeschlossen ist.
  2. Wenn es nicht funktioniert und die LED "E01" oder "E02" anzeigt, versuchen Sie es bitte 18 Minuten später erneut.
  3. Wenn die Taste "∨" nicht funktioniert, überprüfen Sie bitte die Kabelverbindung und unterbrechen Sie dann die Stromzufuhr für mindestens 10 Sekunden. Schließen Sie das Gerät wieder an die Stromversorgung an und drücken Sie die Taste "∨", um den Reset-Vorgang zu starten, wenn „“ angezeigt wird.
  4. Wenn alle oben genannten Vorgänge ineffizient sind, wenden Sie sich bitte an unseren Kundenservice.

Behebung häufiger Probleme

Die folgenden Tipps helfen Ihnen, häufige Probleme zu erkennen und zu beheben. Sollte ein Problem auftreten, das nicht in der folgenden Tabelle aufgeführt ist, oder sollte das Problem nach Befolgung der Anweisungen weiterhin bestehen, wenden Sie sich bitte an Ihren Lieferanten. Alle derartigen Anomalien oder Fehler dürfen nur vom Hersteller oder speziell geschultem Personal untersucht und behoben werden.

Achtung

• Stromversorgung: AC100V - 240V, Frequenz 50/60HZ;
• Arbeitsumgebung: 0 - 40°C;
• Vor der Reinigung müssen Sie das Netzkabel abziehen. Reinigen Sie die Oberfläche mit einem leicht feuchten Tuch, um den Staub abzuwischen. Halten Sie alle elektrischen Komponenten von Flüssigkeiten fern. Beschädigen Sie die Anschlussleitung nicht und halten Sie den Stecker in einer sicheren Position.
• Im Inneren des Steuerkastens befinden sich elektronische Komponenten, Metallteile, Kunststoffteile, Kabel usw. Diese sollten gemäß den örtlichen Gesetzen und Vorschriften entsorgt werden. Sie dürfen nicht als Hausmüll entsorgt werden.
• Bevor Sie das Produkt verwenden, stellen Sie bitte sicher, dass es korrekt installiert wurde.
• Bevor Sie das Produkt in Betrieb nehmen, lesen Sie bitte die Anweisungen, um alle Funktionen und Einstellungen des Produkts vollständig zu verstehen.
• Halten Sie Kinder von elektrischen höhenverstellbaren Schreibtischen, Steuereinheiten und Handgeräten fern. Der Hersteller ist nicht verantwortlich für Schäden, die durch unvorhersehbares Verhalten von Kindern entstehen.
• Leichte Geräusche, die durch den Keilrippenriemen oder das Bremssystem verursacht werden, beeinträchtigen die Nutzung dieses Produkts nicht.
• Verwenden Sie zur Reinigung dieses Produkts keine korrosiven oder scheuernden Materialien und entsorgen Sie Reinigungslösungen bitte umweltfreundlich. Verstehen Sie die Risiken, die mit der Verwendung dieses Produkts verbunden sind. Kinder oder Personen mit kognitiven Beeinträchtigungen sollten dieses Produkt nicht ohne Aufsicht verwenden.
• Wenn das Netzkabel beschädigt oder gebrochen ist, muss es vom Hersteller oder einem entsprechenden Fachmann ersetzt werden, um Verletzungen zu vermeiden.
• Bitte arbeiten Sie in einer sauberen und sicheren Umgebung. Lassen Sie zum Beispiel Ihre Werkzeuge nicht herumliegen. Und seien Sie immer vorsichtig im Umgang mit Verpackungsmaterialien, um jegliche Art von möglicher Gefahr zu vermeiden. Es besteht Erstickungsgefahr, wenn Kinder mit Plastiktüten spielen!
• Bewahren Sie bei Bedarf die Originalverpackung für den späteren Transport auf.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

FLEXISPOT E7 Pro Handbuch herunterladen

Verfügbare Sprachen
