Cisco Catalyst 9800 Handbuch

Voraussetzungen und Vorbereitung

Bevor Sie die Verfahren in diesem Handbuch durchführen, empfehlen wir Ihnen:

• Lesen Sie die Sicherheitshinweise im nächsten Abschnitt und beachten Sie die Richtlinien zur elektrischen Sicherheit und ESD-Prävention in diesem Handbuch.
• Stellen Sie sicher, dass Sie alle erforderlichen Werkzeuge und Geräte besitzen (siehe Abschnitt Werkzeuge und Geräte).
• Stellen Sie sicher, dass Sie während der Installation Zugriff auf das Cisco Catalyst 9800 Wireless Controller Software Configuration Guide haben.
• Stellen Sie sicher, dass die Anforderungen an Stromversorgung und Verkabelung an Ihrem Installationsort erfüllt sind.
• Stellen Sie sicher, dass die zur Installation des Controllers erforderliche Ausrüstung vorhanden ist.
• Stellen Sie sicher, dass Ihr Installationsort die Umgebungsbedingungen für einen normalen Betrieb erfüllt.

Vor der Installation des Controllers müssen Sie die Anforderungen an Stromversorgung und Verkabelung, die an Ihrem Installationsort vorhanden sein müssen, die spezielle Ausrüstung für die Installation des Controllers und die Umgebungsbedingungen, die Ihr Installationsort für einen normalen Betrieb erfüllen muss, berücksichtigen.
Die Versandverpackung des Controllers ist so konstruiert, dass Produktschäden, die bei der routinemäßigen Materialhandhabung während des Versands entstehen, reduziert werden:

• Der Controller sollte immer in seiner Versandverpackung in aufrechter Position transportiert oder gelagert werden.
• Bewahren Sie den Controller im Versandbehälter auf, bis Sie den Installationsort bestimmt haben.

Hinweis Überprüfen Sie alle Artikel auf Versandschäden. Falls ein Artikel beschädigt erscheint, kontaktieren Sie umgehend einen Cisco-Kundendienstmitarbeiter.

Checkliste zur Standortplanung

Verwenden Sie die folgende Checkliste, um alle in diesem Kapitel beschriebenen Aufgaben der Standortplanung durchzuführen und zu berücksichtigen:

• Das Klimatisierungssystem des Standorts kann die Wärmeabgabe des Controllers kompensieren.
• Die elektrische Versorgung des Standorts entspricht den Anforderungen.
• Der Stromkreis, der den Controller versorgt, entspricht den Anforderungen.
• Die Verkabelung des Konsolenports und die Einschränkungen der beteiligten Verkabelung wurden gemäß TIA/EIA-232F berücksichtigt.
• Die Ethernet-Kabellängen liegen innerhalb der Grenzen.
• Der Geräteschrank, in dem Sie das Controller-Chassis installieren möchten, entspricht den Anforderungen. Bei der Auswahl des Standorts des Schranks wurden Sicherheit, Wartungsfreundlichkeit und ordnungsgemäße Luftzirkulation sorgfältig berücksichtigt.

Standortplanung

Dieser Abschnitt enthält Informationen zur Standortplanung und hilft Ihnen bei der Planung der Installation des Controllers.

Allgemeine Vorsichtsmaßnahmen

Beachten Sie die folgenden allgemeinen Vorsichtsmaßnahmen bei der Verwendung und Arbeit mit dem Controller:

• Halten Sie Ihre Systemkomponenten von Heizkörpern und Wärmequellen fern und blockieren Sie keine Kühlöffnungen.
• Verschütten Sie keine Lebensmittel oder Flüssigkeiten auf Ihre Systemkomponenten und betreiben Sie das Produkt niemals in einer feuchten Umgebung.
• Stecken Sie keine Gegenstände in die Öffnungen Ihrer Systemkomponenten. Dies kann durch Kurzschluss interner Komponenten einen Brand oder Stromschlag verursachen.
• Positionieren Sie Systemkabel und Netzkabel sorgfältig. Verlegen Sie Systemkabel, Netzkabel und Stecker so, dass niemand darauf treten oder darüber stolpern kann. Stellen Sie sicher, dass keine anderen Gegenstände auf Ihren Systemkomponentenkabeln oder dem Netzkabel liegen.
• Verändern Sie keine Netzkabel oder Stecker. Konsultieren Sie einen zugelassenen Elektriker oder Ihr Energieversorgungsunternehmen für Standortmodifikationen. Befolgen Sie immer Ihre lokalen und nationalen Verkabelungsvorschriften.
• Wenn Sie Ihr System ausschalten, warten Sie mindestens 30 Sekunden, bevor Sie es wieder einschalten, um Schäden an Systemkomponenten zu vermeiden.

Richtlinien zur Standortwahl

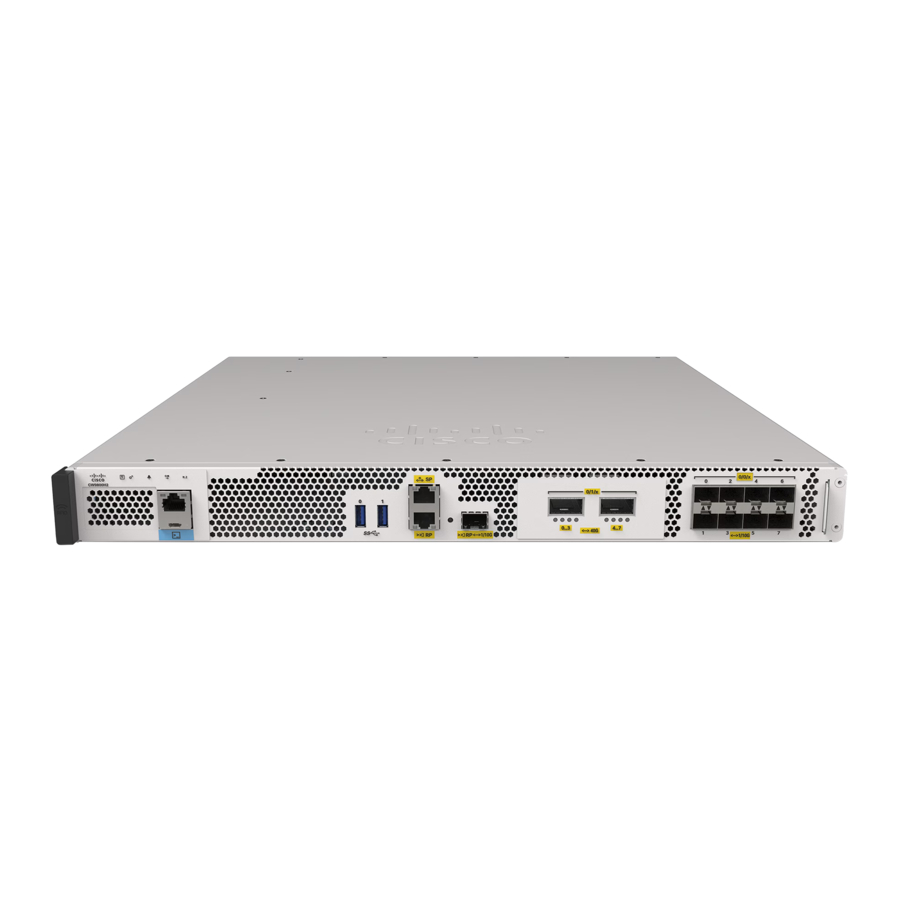

Die Cisco Catalyst CW9800H1 und CW9800H2 Wireless Controller erfordern spezifische Umgebungsbedingungen für den Betrieb. Temperatur, Luftfeuchtigkeit, Höhe und Vibration können die Leistung und Zuverlässigkeit des Controllers beeinflussen. Die folgenden Abschnitte enthalten spezifische Informationen, die Ihnen bei der Planung einer geeigneten Betriebsumgebung helfen.
Die Cisco Catalyst CW9800H1 und CW9800H2 Wireless Controller sind so konzipiert, dass sie die in dem Dokument Regulatory Compliance and Safety Information - Cisco Catalyst CW9800H1 and CW9800H2 Wireless Controllerss beschriebenen EMC-, Sicherheits- und Umweltstandards der Branche erfüllen.

Physikalische Eigenschaften
Machen Sie sich mit den physikalischen Eigenschaften der Cisco Catalyst CW9800H1 und CW9800H2 Wireless Controller vertraut, um das System an einem geeigneten Ort aufzustellen.

Hinweis Informationen zu den für den Controller unterstützten Rackbreiten finden Sie in den folgenden Abschnitten:

• Allgemeine Richtlinien zur Rack-Auswahl
• Richtlinien für 23-Zoll-Racks (Telco)

Die folgende Tabelle zeigt das Gewicht und die Abmessungen der Cisco Catalyst CW9800H1 und CW9800H2 Wireless Controller:

Tabelle 2: Physikalische Eigenschaften der Cisco Catalyst CW9800H1 und CW9800H2 Wireless Controller

Die folgende Liste beschreibt zusätzliche Eigenschaften:

• Die Chassishöhe entspricht dem EIA-310 Rack-Abstand, universelle Rack-Montage
  • Cisco Catalyst CW9800H1 und CW9800H2 Wireless Controller – 1 HE (1,73 Zoll oder 43,94 mm)
• Die Chassisbreite entspricht EIA-310 19 Zoll (17,5 Zoll oder 444,5 mm) breit mit Rack-Halterungen
• Kabelmanagement-Halterungen ermöglichen einen Biegeradius von 1,5 Zoll (38,1 mm) für Kabel
• Wird mit vorinstallierten vorderen Rack-Montagehalterungen und einem zusätzlichen Satz im Zubehörkit geliefert

Richtlinien zur Stromversorgung am Standort

Die Cisco Catalyst CW9800H1 und CW9800H2 Wireless Controller haben spezifische Anforderungen an die Stromversorgung und elektrische Verkabelung. Die Einhaltung dieser Anforderungen gewährleistet einen zuverlässigen Betrieb des Systems. Befolgen Sie diese Vorsichtsmaßnahmen und Empfehlungen bei der Planung Ihres Standorts für den Controller:

• Die redundante Stromversorgungsoption bietet ein zweites, identisches Netzteil, um sicherzustellen, dass die Stromversorgung des Chassis unterbrechungsfrei fortgesetzt wird, falls ein Netzteil ausfällt oder die Eingangsleistung einer Leitung ausfällt.
• Bei Systemen, die mit der redundanten Stromversorgungsoption konfiguriert sind, schließen Sie jedes der beiden Netzteile an eine separate Eingangsstromquelle an. Wenn Sie dies versäumen, kann Ihr System aufgrund eines Fehlers in der externen Verkabelung oder eines ausgelösten Schutzschalters einem vollständigen Stromausfall ausgesetzt sein.
• Um einen Verlust der Eingangsleistung zu vermeiden, stellen Sie sicher, dass die maximale Gesamtlast jedes Stromkreises, der die Netzteile versorgt, innerhalb der Nennstromstärke der Verkabelung und der Schutzschalter liegt.
• Überprüfen Sie die Stromversorgung an Ihrem Standort vor der Installation und regelmäßig nach der Installation, um sicherzustellen, dass Sie sauberen Strom erhalten. Installieren Sie bei Bedarf einen Netzfilter.
• Sorgen Sie für eine ordnungsgemäße Erdung, um Personenschäden und Schäden am Gerät durch Blitzeinschläge in Stromleitungen oder durch Überspannungen zu vermeiden. Die Chassis-Erdung muss an eine zentrale Anlage oder ein anderes internes Erdungssystem angeschlossen werden.

Anforderungen an den Stromkreis

Die Cisco Catalyst CW9800H1 und CW9800H2 Wireless Controller benötigen einen dedizierten Stromkreis. Wenn Sie ihn mit doppelten Stromzuführungen ausstatten, müssen Sie für jedes Netzteil einen separaten Stromkreis bereitstellen, um die Stromversorgungsredundanz nicht zu beeinträchtigen.
Die Cisco Catalyst CW9800H1 und CW9800H2 Wireless Controller können über eine AC- oder DC-Quelle versorgt werden. Stellen Sie sicher, dass eine Geräteerdung vorhanden ist und beachten Sie die Nennwerte der Steckdosenleiste. Stellen Sie sicher, dass die Gesamtstromstärke aller in die Steckdosenleiste gesteckten Produkte 80 Prozent des Nennwerts nicht überschreitet.

Wechselstrom-Netzteile

Dieses Produkt ist zum Kurzschluss- (Überstrom-) Schutz auf die Gebäudeinstallation angewiesen. Stellen Sie sicher, dass die Schutzvorrichtung nicht höher als folgt bemessen ist:
AC: 20A U.S. Maximum
Statement 1005

Gleichstrom-Netzteile

Eine leicht zugängliche zweipolige Trennvorrichtung muss in die feste Verdrahtung integriert werden.
Statement 1022

Dieses Produkt erfordert einen Kurzschluss- (Überstrom-) Schutz, der als Teil der Gebäudeinstallation bereitgestellt werden muss. Die Installation darf nur gemäß den nationalen und lokalen Verdrahtungsvorschriften erfolgen.
Statement 1045
Die folgende Tabelle listet die Anforderungen an die Nennwerte des Stromversorgungssystems für die Cisco Catalyst CW9800H1 und CW9800H2 Wireless Controller auf:

Tabelle 3: Spezifikationen der AC- und DC-Stromversorgungssystem-Nennwerte

Richtlinien zur Standortverkabelung

Dieser Abschnitt enthält Richtlinien für die Verdrahtung und Verkabelung an Ihrem Standort. Bei der Vorbereitung Ihres Standortes für Netzwerkverbindungen zu den Cisco Catalyst CW9800H1 und CW9800H2 Wireless Controllerss berücksichtigen Sie den Kabeltyp, der für jede Komponente erforderlich ist, sowie die Kabelbeschränkungen. Berücksichtigen Sie die Entfernungsbeschränkungen für Signalübertragung, EMI und Steckkompatibilität. Mögliche Kabeltypen sind Glasfaser, dicke oder dünne Koaxialkabel, folierte Twisted-Pair-Kabel oder ungeschirmte Twisted-Pair-Kabel.
Berücksichtigen Sie auch alle zusätzliche Schnittstellenausrüstung, die Sie benötigen, wie Transceiver, Hubs, Switches, Modems, Channel Service Units (CSUs) oder Data Service Units (DSUs).
Bevor Sie den Controller installieren, halten Sie alle zusätzlichen externen Geräte und Kabel bereit. Für Bestellinformationen wenden Sie sich an einen Cisco Kundendienstmitarbeiter.
Der Umfang Ihres Netzwerks und die Entfernungen zwischen Netzwerk-Schnittstellenverbindungen hängen teilweise von den folgenden Faktoren ab:

• Signaltyp
• Signalgeschwindigkeit
• Übertragungsmedium

Die in den folgenden Abschnitten genannten Entfernungs- und Geschwindigkeitsgrenzen sind die von IEEE empfohlenen maximalen Geschwindigkeiten und Entfernungen für Signalisierungszwecke. Verwenden Sie diese Informationen als Richtlinien bei der Planung Ihrer Netzwerkverbindungen vor der Installation der Cisco Catalyst CW9800H1 und CW9800H2 Wireless Controllerss.
Wenn Kabel die empfohlenen Entfernungen überschreiten oder wenn Kabel zwischen Gebäuden verlaufen, ist der Effekt eines Blitzeinschlags in Ihrer Nähe besonders zu berücksichtigen. Der durch Blitzschlag oder andere hochenergetische Phänomene verursachte elektromagnetische Impuls kann leicht genug Energie in ungeschirmte Leiter einkoppeln, um elektronische Geräte zu zerstören. Wenn Sie in der Vergangenheit Probleme dieser Art hatten, sollten Sie möglicherweise Experten für Überspannungsschutz und Abschirmung konsultieren.
Hinweis Wenn Sie ein Kupferkabel verwenden, um die Redundancy Ports (RPs) direkt miteinander zu verbinden, kann die maximale Kabellänge 30 Meter betragen. Wenn Sie ein längeres Kabel verwenden möchten, müssen Sie auf Glasfaserkabel umsteigen.

Konsolenanschlussverbindungen

Die Cisco Catalyst CW9800H1 und CW9800H2 Wireless Controllers bieten Konsolenanschlüsse, um ein Terminal oder einen Computer für den lokalen Konsolenzugriff zu verbinden.
Der RJ-45-Stecker unterstützt asynchrone RS-232-Daten und hat in der IEEE RS-232-Norm spezifizierte Entfernungsempfehlungen.

Serielle USB-Konsole
Der serielle USB-Konsolenanschluss wird direkt mit dem USB-Anschluss eines PCs über ein beliebiges USB-Kabel vom Typ auf ein 5-poliges USB Typ-B-Kabel verbunden. Die USB-Konsole unterstützt den Vollduplexbetrieb (12 Mbit/s). Der Konsolenanschluss unterstützt keine Hardware-Flusskontrolle.

Hinweis

• Verwenden Sie immer geschirmte USB-Kabel mit einer ordnungsgemäß terminierten Abschirmung. Das serielle USB-Konsolen-Schnittstellenkabel darf eine Länge von 3 Metern nicht überschreiten.
• Es kann immer nur ein Konsolenanschluss aktiv sein. Wenn ein Kabel an den USB-Konsolenanschluss angeschlossen wird, wird der RJ-45-Anschluss inaktiv. Umgekehrt, wenn das USB-Kabel vom USB-Anschluss entfernt wird, wird der RJ-45-Anschluss aktiv.
• 4-polige USB Typ-B-Stecker sind leicht mit 5-poligen USB Typ-B-Steckern zu verwechseln. Nur 5-polige USB Typ-B-Stecker werden unterstützt.

Störungsbetrachtungen

Wenn Kabel über eine signifikante Entfernung verlegt werden, besteht das Risiko, dass Störsignale als Interferenzen auf den Kabeln induziert werden. Wenn Störsignale stark sind, können sie Datenfehler oder Schäden an der Ausrüstung verursachen.
Die folgenden Abschnitte beschreiben Störungsquellen und wie deren Auswirkungen auf den Controller minimiert werden können.

Elektromagnetische Interferenzen
Alle Geräte, die mit Wechselstrom betrieben werden, können elektrische Energie abstrahlen, die elektromagnetische Interferenzen (EMI) verursachen und möglicherweise den Betrieb anderer Geräte beeinträchtigen kann. Die typischen EMI-Quellen sind Netzkabel von Geräten und Stromversorgungskabel von Energieversorgungsunternehmen.
Starke EMI kann die Signaltreiber und -empfänger im Controller zerstören und sogar eine elektrische Gefahr durch Überspannungen über die Stromleitungen in die installierten Geräte verursachen. Diese Probleme sind selten, könnten aber katastrophal sein.
Um diese Probleme zu lösen, benötigen Sie Spezialkenntnisse und -ausrüstung, was erheblichen Zeit- und Kostenaufwand bedeuten könnte. Sie sollten jedoch sicherstellen, dass Sie eine ordnungsgemäß geerdete und abgeschirmte elektrische Umgebung haben und dabei besonders auf die Notwendigkeit einer elektrischen Überspannungsunterdrückung achten.
Die folgende Tabelle listet die normenbezogenen Elektromagnetische Konformitätsstandards für den Controller auf.

Tabelle 4: EMV- und Sicherheitsstandards

Hochfrequenzstörungen
Wenn elektromagnetische Felder über eine große Entfernung wirken, können Hochfrequenzstörungen (RFI) übertragen werden. Die Gebäudeverkabelung kann oft als Antenne wirken, RFI-Signale empfangen und mehr EMI auf der Verkabelung erzeugen.
Wenn Sie in Ihrer Anlagenverkabelung Twisted-Pair-Kabel mit einer guten Verteilung von Erdleitern verwenden, ist es unwahrscheinlicher, dass die Anlagenverkabelung Funkstörungen aussendet. Wenn Sie die empfohlenen Entfernungen überschreiten, verwenden Sie ein hochwertiges Twisted-Pair-Kabel mit einem Erdleiter für jedes Datensignal.

Störungen durch Blitze und Wechselstromfehler
Da dieses Produkt nur für den Innenbereich sicherheitszertifiziert ist, sollten Sie, wenn Signalleitungen die empfohlenen Kabellängen überschreiten, die Auswirkungen eines Blitzeinschlags in Ihrer Nähe auf den Controller berücksichtigen.
Der durch Blitzschlag oder andere hochenergetische Phänomene erzeugte elektromagnetische Impuls (EMP) kann genügend Energie in ungeschirmte Leiter einkoppeln, um elektronische Geräte zu beschädigen oder zu zerstören. Wenn Sie zuvor solche Probleme hatten, sollten Sie sich an RFI/EMI-Experten wenden, um sicherzustellen, dass Sie über einen ausreichenden elektrischen Überspannungsschutz und eine Abschirmung der Signalkabel in Ihrer Controller-Betriebsumgebung verfügen.

Richtlinien für die Rack-Montage

Dieser Abschnitt beschreibt Richtlinien für die Rack-Montage.

Vorsichtsmaßnahmen für die Rack-Montage

Die folgenden Richtlinien für die Rack-Montage dienen Ihrer Sicherheit:

Um Personenschäden beim Montieren oder Warten dieses Geräts in einem Rack zu vermeiden, müssen Sie besondere Vorsichtsmaßnahmen treffen, um sicherzustellen, dass das System stabil bleibt.
Die folgenden Richtlinien dienen Ihrer Sicherheit:

• Dieses Gerät sollte am unteren Ende des Racks montiert werden, wenn es das einzige Gerät im Rack ist.
• Beim Montieren dieses Geräts in einem teilweise gefüllten Rack laden Sie das Rack von unten nach oben mit der schwersten Komponente am unteren Ende des Racks.
• Wenn das Rack mit Stabilisierungsvorrichtungen versehen ist, installieren Sie die Stabilisatoren, bevor Sie das Gerät im Rack montieren oder warten.

Statement 1006

• Bewegen Sie große Racks nicht alleine. Aufgrund der Höhe und des Gewichts eines Racks sind mindestens zwei Personen erforderlich, um diese Aufgabe zu erledigen.
• Stellen Sie sicher, dass das Rack eben und stabil ist, bevor Sie eine Komponente aus dem Rack ziehen.
• Stellen Sie sicher, dass eine ausreichende Luftzirkulation zu den Komponenten im Rack gewährleistet ist.
• Treten oder stellen Sie sich nicht auf Komponenten oder Systeme, wenn Sie andere Systeme oder Komponenten in einem Rack warten.

Allgemeine Richtlinien zur Rack-Auswahl

Der Cisco Catalyst CW9800H1 Wireless Controller und der Cisco Catalyst CW9800H2 Wireless Controller können in den meisten zwei- oder vierpfostigen, 19-Zoll-Geräteracks montiert werden, die der Norm der Electronics Industries Association (EIA) für Geräteracks (EIA-310-D 19-Zoll) entsprechen. Das Rack muss mindestens zwei Pfosten mit Montageflanschen zur Montage des Chassis aufweisen.

Um eine Überhitzung des Systems zu vermeiden, betreiben Sie es nicht in einem Bereich, der die maximal empfohlene Umgebungstemperatur von 104°F (40°C) überschreitet.
Statement 1047
Der Abstand zwischen den Mittellinien der Montagelöcher an den beiden Montagepfosten muss 18,31 Zoll ± 0,06 Zoll (46,50 cm ± 0,15 cm) betragen. Das mit dem Chassis gelieferte Rack-Montagezubehör ist für die meisten 19-Zoll- (48,3-cm) Geräteracks geeignet.
Erwägen Sie die Installation des Controllers in einem Rack mit den folgenden Merkmalen:

• EIA- oder ETSI-Lochmuster in den Montageschienen. Das erforderliche Montagezubehör wird mit dem Controller geliefert. Wenn das Rack, in dem Sie das System installieren möchten, metrische Gewindeschienen hat, müssen Sie Ihr eigenes metrisches Montagezubehör bereitstellen.
• Perforierte Oberseite und offener Boden zur Belüftung, um Überhitzung zu vermeiden.
• Nivellierfüße für Stabilität.

Hinweis Der Controller darf nicht in einem geschlossenen Rack installiert werden, da das Chassis einen ungehinderten Kühlluftstrom benötigt, um akzeptable Betriebstemperaturen für seine internen Komponenten aufrechtzuerhalten. Die Installation des Controllers in einem beliebigen geschlossenen Rack – selbst bei entfernten Vorder- und Rücktüren – könnte den Luftstrom stören, Wärme neben dem Chassis einschließen und zu einer Überhitzung im Controller führen. Wenn Sie ein geschlossenes Rack verwenden, stellen Sie sicher, dass sich an allen Seiten des Racks Lüftungsöffnungen befinden und eine ordnungsgemäße Belüftung vorhanden ist.

Richtlinien für 23-Zoll-Racks (Telco-Racks)
Bei Bedarf können Sie die Cisco Catalyst CW9800H1 und CW9800H2 Wireless Controllerss auch in 23-Zoll-Racks (Telco-Racks) installieren. Für Informationen zu den für 23-Zoll-Racks benötigten Adaptern wenden Sie sich an die Newton Instrument Company:
http://www.enewton.com
111 East A Street, Butner NC, USA, 27509
919 575-6426

Richtlinien für Geräteracks

Die Platzierung von Racks kann die Personalsicherheit, die Systemwartung und die Fähigkeit des Systems beeinträchtigen, innerhalb der in Tabelle: Umwelttoleranz des Cisco Catalyst CW9800H1 Wireless Controller und des Cisco Catalyst CW9800H2 Wireless Controller beschriebenen Umwelteigenschaften zu arbeiten. Wählen Sie einen geeigneten Standort für den Controller, indem Sie die folgenden Richtlinien befolgen.

Standortwahl für Sicherheit
Wenn der Cisco Catalyst CW9800H1 Wireless Controller oder der Cisco Catalyst CW9800H2 Wireless Controller das schwerste oder einzige Gerät im Rack ist, sollten Sie erwägen, ihn am oder nahe am Boden zu installieren, um sicherzustellen, dass der Schwerpunkt des Racks so niedrig wie möglich ist.

Standortwahl für einfache Wartung
Halten Sie mindestens 3 Fuß freien Platz vor und hinter dem Rack. Dieser Platz stellt sicher, dass Sie die Controller-Komponenten einfach entfernen und routinemäßige Wartungen und Upgrades problemlos durchführen können.
Vermeiden Sie die Installation des Controllers in einem überfüllten Rack und berücksichtigen Sie, wie die Kabelführung anderer Geräte im selben Rack den Zugang zu den Karten des Controllers beeinträchtigen könnte.
Die Vorder- und Oberseite des Chassis müssen frei bleiben, um einen ausreichenden Luftstrom zu gewährleisten und eine Überhitzung im Chassis zu vermeiden.
Berücksichtigen Sie die folgenden Freiräume für die normale Systemwartung:

• An der Oberseite des Chassis – Mindestens 3 Zoll (7,6 cm)
• Vor dem Chassis – 3 bis 4 Fuß (91,44 cm bis 121,92 cm)

Um Probleme während der Installation und des laufenden Betriebs zu vermeiden, befolgen Sie diese allgemeinen Vorsichtsmaßnahmen bei der Planung der Gerätepositionen und -anschlüsse:

• Verwenden Sie die Befehle show environment all und show facility-alarm status regelmäßig, um den internen Systemstatus zu überprüfen. Der Umweltmonitor überprüft kontinuierlich die Umgebung des internen Chassis; er gibt Warnungen bei hohen Temperaturen aus und erstellt Berichte über alle Vorkommnisse. Wenn Warnmeldungen angezeigt werden, ergreifen Sie sofort Maßnahmen, um die Ursache zu identifizieren und das Problem zu beheben. Weitere Informationen zu diesen Befehlen finden Sie im Abschnitt Umweltüberwachungs- und Berichtsfunktionen.
• Halten Sie den Controller vom Boden fern und außerhalb von Bereichen, in denen sich Staub ansammelt.
• Befolgen Sie ESD-Vermeidungsverfahren, um Schäden an Geräten zu vermeiden. Schäden durch elektrostatische Entladung können zu sofortigem oder intermittierendem Geräteversagen führen.

Standortwahl für ordnungsgemäßen Luftstrom
Stellen Sie sicher, dass der Standort des Controllers über ausreichend Luftstrom verfügt, um das System innerhalb der Umwelteigenschaften zu betreiben, und dass die Lufttemperatur ausreicht, um die vom System abgegebene Wärme zu kompensieren.
Vermeiden Sie es, den Controller an einem Ort zu platzieren, an dem die Lufteinlassöffnungen des Chassis die Abluft benachbarter Geräte ansaugen könnten. Berücksichtigen Sie, wie die Luft durch den Controller strömt. Die Luftstromrichtung ist von vorne nach hinten, wobei Umgebungsluft von den Lüftungsöffnungen an den Vorderseiten des Chassis angesaugt wird.

Verhindern von Schäden durch elektrostatische Entladung

Schäden durch elektrostatische Entladung (ESD) treten auf, wenn elektronische Karten oder Komponenten unsachgemäß gehandhabt werden, was zu vollständigen oder zeitweiligen Ausfällen führt. Statische Elektrizität kann empfindliche Komponenten in Ihrem System beschädigen. Um statische Schäden zu vermeiden, entladen Sie statische Elektrizität von Ihrem Körper, bevor Sie Systemkomponenten, wie einen Mikroprozessor, berühren. Während Sie weiter an Ihrem System arbeiten, berühren Sie regelmäßig eine unlackierte Metalloberfläche am Computergehäuse.
Im Folgenden finden Sie Richtlinien zur Vermeidung von ESD-Schäden:

• Verwenden Sie immer ein ESD-Schutzarmband oder -fußband und stellen Sie sicher, dass es guten Hautkontakt hat. Bevor Sie eine Karte aus dem Gehäuse entfernen, verbinden Sie das Geräteende des Bands mit dem ESD-Stecker an der Unterseite des Gehäuses unterhalb der Stromversorgungsmodule.
• Fassen Sie Linecards nur an den Frontplatten und Trägerkanten an; vermeiden Sie es, die Kartenkomponenten oder Steckerpins zu berühren.
• Wenn Sie ein Modul entfernen, legen Sie das entfernte Modul mit der Komponentenseite nach oben auf eine antistatische Oberfläche oder in eine antistatische Schutzverpackung. Wenn das Modul an das Werk zurückgeschickt werden soll, legen Sie es sofort in eine antistatische Schutzverpackung.
• Vermeiden Sie den Kontakt zwischen den Modulen und der Kleidung. Das Armband schützt die Karte nur vor ESD-Spannungen am Körper; ESD-Spannungen an der Kleidung können dennoch Schäden verursachen.
• Wenn Sie eine empfindliche Komponente transportieren, legen Sie diese in einen antistatischen Behälter oder eine antistatische Verpackung.
• Behandeln Sie alle empfindlichen Komponenten in einem statisch geschützten Bereich. Verwenden Sie, wenn möglich, antistatische Bodenmatten und Arbeitsplatzunterlagen.

Aus Sicherheitsgründen überprüfen Sie regelmäßig den Widerstandswert des antistatischen Armbands. Der Messwert sollte zwischen 1 und 10 Ohm liegen.

Ziehen Sie die unverlierbaren Befestigungsschrauben an allen Systemkomponenten beim Einbau immer fest. Diese Schrauben verhindern ein versehentliches Entfernen des Moduls, sorgen für eine ordnungsgemäße Erdung des Systems und tragen dazu bei, dass die Bus-Anschlüsse richtig in der Backplane sitzen.

Richtlinien zum Anheben des Gehäuses

Das Gehäuse ist nicht für häufiges Bewegen vorgesehen. Bevor Sie das System installieren, stellen Sie sicher, dass Ihr Standort ordnungsgemäß vorbereitet ist, damit Sie das Gehäuse später nicht verschieben müssen, um Stromquellen und Netzwerkverbindungen unterzubringen.

Um Personenschäden oder Beschädigungen des Gehäuses zu vermeiden, versuchen Sie niemals, das Gehäuse an den Griffen von Modulen (wie Netzteilen, Lüftern oder Karten) anzuheben oder zu kippen; diese Art von Griffen ist nicht dafür ausgelegt, das Gewicht der Einheit zu tragen.
Anweisung 1032

Jedes Mal, wenn Sie das Gehäuse oder einen schweren Gegenstand anheben, befolgen Sie diese Richtlinien:

• Stellen Sie sicher, dass Sie einen festen Stand haben, und verteilen Sie das Gewicht des Gehäuses gleichmäßig zwischen Ihren Füßen.
• Heben Sie das Gehäuse langsam an; bewegen Sie sich niemals ruckartig oder verdrehen Sie Ihren Körper beim Heben.
• Halten Sie Ihren Rücken gerade und heben Sie mit den Beinen, nicht mit dem Rücken. Wenn Sie sich bücken müssen, um das Gehäuse anzuheben, beugen Sie die Knie und nicht die Taille, um die Belastung Ihrer Rückenmuskulatur zu reduzieren.
• Entfernen Sie keine installierten Komponenten aus dem Gehäuse.
• Trennen Sie immer alle externen Kabel, bevor Sie das Gehäuse anheben oder bewegen.

Werkzeuge und Ausrüstung

Die folgenden Werkzeuge und Geräte werden als Mindestausstattung für die Installation der Cisco Catalyst CW9800H1 und CW9800H2 Wireless Controller empfohlen. Möglicherweise benötigen Sie zusätzliche Werkzeuge und Geräte zur Installation der zugehörigen Geräte und Kabel. Möglicherweise benötigen Sie auch Testgeräte, um elektronische und optische Signalpegel, Leistungspegel und Kommunikationsverbindungen zu überprüfen.

• Kreuzschlitzschraubendreher
• 3,5-mm Schlitzschraubendreher
• Maßband (optional)
• Wasserwaage (optional)
• 8-AWG-Draht
• Rack-Montagehalterungen
• Kabelmanagement-Halterungen

Auspacken und Überprüfen des Lieferumfangs

Wenn Sie Ihr Gehäuse erhalten, führen Sie die folgenden Schritte aus und verwenden Sie die Checkliste für den Lieferumfang im nächsten Abschnitt.

1. Überprüfen Sie den Karton auf Transportschäden. (Bei Beschädigung wenden Sie sich an Ihren Cisco Service-Vertreter).
2. Packen Sie den Controller aus.
3. Führen Sie eine Sichtprüfung des Gehäuses durch.
4. Nachdem Sie das System ausgepackt haben, überprüfen Sie, ob Sie alle erforderlichen Komponenten, einschließlich aller Zubehörteile, erhalten haben. Vergleichen Sie anhand der Packliste, ob Sie alle in Ihrer Bestellung aufgeführten Geräte erhalten haben und stellen Sie sicher, dass die Konfiguration mit der Packliste übereinstimmt.

Überprüfen des Inhalts des Versandbehälters

Verwenden Sie die in der folgenden Tabelle gezeigte Komponentenliste, um den Inhalt des Versandbehälters des Cisco Catalyst CW9800H1 Wireless Controllers oder des Cisco Catalyst CW9800H2 Wireless Controllers zu überprüfen. Entsorgen Sie den Versandbehälter nicht. Sie benötigen den Behälter, falls Sie den Controller in Zukunft umziehen oder versenden müssen.

Tabelle 5: Inhalt des Versandbehälters für die Cisco Catalyst CW9800H1 und CW9800H2 Wireless Controller

Hinweis Sie müssen das Zubehör-Kit separat bestellen, wenn Sie den Cisco Catalyst CW9800H1 Wireless Controller oder das Cisco Catalyst CW9800H2 Wireless Controller Gehäuse als Ersatzteil bestellen.

Installations-Checkliste

Um Sie bei der Installation zu unterstützen und eine historische Aufzeichnung darüber zu führen, was von wem durchgeführt wurde, drucken oder kopieren Sie die folgende Installations-Checkliste. Verwenden Sie diese, um zu dokumentieren, wann jede Prozedur oder Überprüfung abgeschlossen wurde. Sobald die Checkliste ausgefüllt ist, legen Sie sie zusammen mit den anderen Aufzeichnungen für Ihren neuen Controller in Ihr Standortprotokoll.

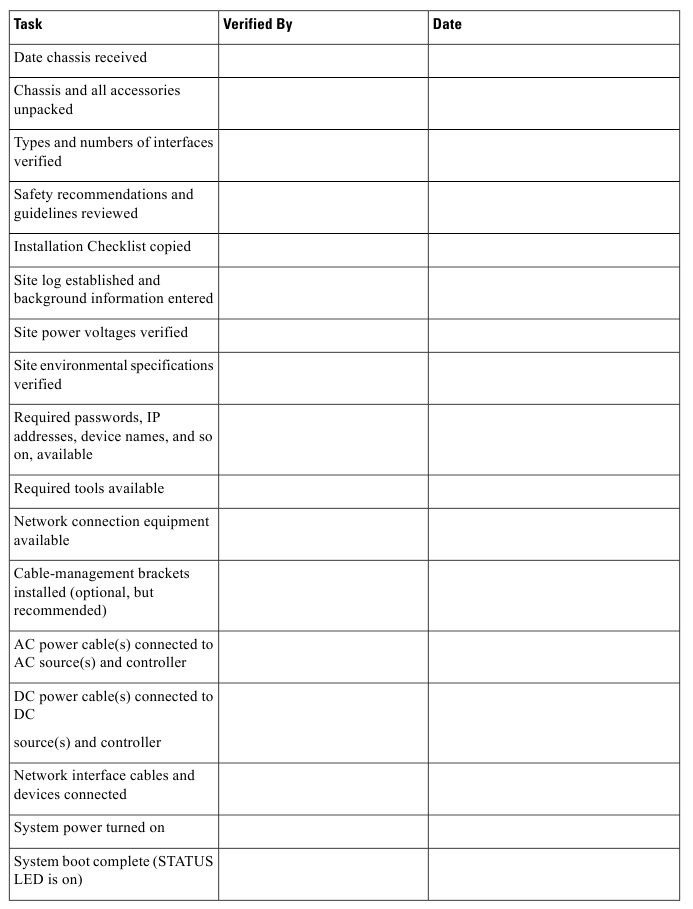

Tabelle 6: Installations-Checkliste

Sicherheitsrichtlinien

Bevor Sie mit der Installation oder dem Austausch beginnen, lesen Sie die Sicherheitsrichtlinien in diesem Abschnitt durch, um Verletzungen oder Schäden am Gerät zu vermeiden.
Hinweis Dieser Abschnitt enthält Richtlinien und umfasst nicht jede potenziell gefährliche Situation. Verwenden Sie bei der Installation eines Controllers immer gesunden Menschenverstand und Vorsicht.

Sicherheitswarnungen

Sicherheitswarnungen erscheinen in dieser Publikation in Verfahren, die bei falscher Durchführung zu Verletzungen führen können. Ein Warnsymbol steht vor jeder Warnmeldung.
Bevor Sie den Controller installieren, konfigurieren oder warten, lesen Sie die Dokumentation für das Verfahren, das Sie durchführen möchten, und achten Sie besonders auf die Sicherheitswarnungen.
Hinweis Packen Sie das System erst aus, wenn Sie zur Installation bereit sind. Halten Sie das Chassis in der Versandverpackung, um versehentliche Beschädigungen zu vermeiden, bis Sie einen Installationsort bestimmt haben. Verwenden Sie die entsprechende Auspackdokumentation, die dem System beiliegt.
Lesen Sie die Installationsanweisungen in diesem Dokument, bevor Sie das System an seine Stromquelle anschließen. Das Nichtlesen und Nichteinhalten dieser Richtlinien kann zu einer erfolglosen Installation und möglicherweise zu Schäden am System und den Komponenten führen.

Sicherheitsempfehlungen

Die folgenden Richtlinien helfen, Ihre eigene Sicherheit zu gewährleisten und Ihre Cisco-Ausrüstung zu schützen. Diese Liste deckt nicht alle potenziell gefährlichen Situationen ab, seien Sie also wachsam.

• Versuchen Sie niemals, einen Gegenstand anzuheben, der für Sie alleine zu schwer sein könnte.
• Halten Sie den Bereich des Chassis während und nach der Installation sauber und staubfrei.
• Halten Sie Werkzeuge und Chassis-Komponenten von Gehwegen fern.
• Lesen Sie die Sicherheitswarnungen in der Dokumentation „Regulatory Compliance and Safety Information -Cisco Catalyst CW9800H1 and CW9800H2 Wireless Controllers“ (online verfügbar unter cisco.com), bevor Sie den Controller installieren, konfigurieren oder warten.
• Schalten Sie immer alle Netzteile aus und ziehen Sie alle Netzkabel ab, bevor Sie das Chassis öffnen.
• Ziehen Sie immer das Netzkabel ab, bevor Sie ein Chassis installieren oder entfernen.
• Tragen Sie keine lose Kleidung, Schmuck (einschließlich Ringe und Ketten) oder andere Gegenstände, die sich im Chassis verfangen könnten. Befestigen Sie Krawatte oder Schal und Ärmel.
• Der Controller arbeitet sicher, wenn er gemäß seinen gekennzeichneten elektrischen Nennwerten und Produktgebrauchsanweisungen verwendet wird.

Standard-Warnhinweise

Hinweis Den englischen Warnungen in diesem Dokument ist eine Anweisungsnummer vorangestellt. Um die Übersetzungen einer Warnung in anderen Sprachen zu sehen, suchen Sie deren Anweisungsnummer in den Regulatory Compliance and Safety Information - Cisco Catalyst CW9800H1 and CW9800H2 Wireless Controllerss.
Dieser Abschnitt beschreibt die Definition der Warnung und listet dann die wichtigsten Sicherheitswarnungen, nach Themen gruppiert, auf.


SICHERHEITSHINWEISE
Dieses Warnsymbol bedeutet Gefahr. Sie befinden sich in einer Situation, die zu körperlichen Verletzungen führen kann. Bevor Sie an Geräten arbeiten, beachten Sie die Gefahren, die mit elektrischen Schaltkreisen verbunden sind, und machen Sie sich mit den Standardverfahren zur Unfallverhütung vertraut. Verwenden Sie die am Ende jeder Warnung angegebene Anweisungsnummer, um deren Übersetzung in den übersetzten Sicherheitswarnungen zu finden, die diesem Gerät beiliegen.
BEWAHREN SIE DIESE ANLEITUNG AUF. Anweisung 1071

Allgemeine Sicherheitshinweise

Bevor Sie an Geräten arbeiten, beachten Sie die Gefahren, die mit elektrischen Schaltkreisen verbunden sind, und machen Sie sich mit den Standardverfahren zur Unfallverhütung vertraut. Lesen Sie die Installationsanweisungen, bevor Sie das System verwenden, installieren oder an die Stromquelle anschließen. Verwenden Sie die Anweisungsnummer am Anfang jeder Warnmeldung, um deren Übersetzung in den übersetzten Sicherheitswarnungen für dieses Gerät zu finden.

Anweisung 1071
Hinweis Es wird dringend empfohlen, die Sicherheitshinweise vor der Verwendung des Produkts zu lesen.
https://www.cisco.com/web/JP/techdoc/pldoc/pldoc.html
Bei der Installation des Produkts verwenden Sie die bereitgestellten oder dafür vorgesehenen Anschlusskabel/Netzkabel/AC
Anweisung 407

Um das Risiko eines elektrischen Schlags oder von Personenschäden zu reduzieren, trennen Sie die Gleichstromversorgung, bevor Sie Komponenten entfernen oder ersetzen oder Upgrades durchführen.
Anweisung 1003

Laser der Klasse 1.
Anweisung 1008

Steckbare optische Module entsprechen IEC 60825-1 Ed. 3 und 21 CFR 1040.10 und 1040.11 mit oder ohne Ausnahme zur Konformität mit IEC 60825-1 Ed. 3, wie in Laser Notice No. 56 vom 8. Mai 2019 beschrieben.
Anweisung 1255

Die endgültige Entsorgung dieses Produkts sollte gemäß allen nationalen Gesetzen und Vorschriften erfolgen.
Anweisung 1040

Warnung – Unsichtbare Laserstrahlung. Teleskopoptikenbenutzer nicht exponieren. Laserprodukte der Klasse 1/1M.
Anweisung 1055

Keine vom Benutzer zu wartenden Teile im Inneren. Nicht öffnen.
Anweisung 1073

Die Installation des Geräts muss den örtlichen und nationalen Elektrovorschriften entsprechen.
Anweisung 1074

Nur geschultes und qualifiziertes Personal darf dieses Gerät installieren, austauschen oder warten.
Anweisung 1030

Dieses Gerät kann mehr als einen Stromversorgungsanschluss haben. Alle Anschlüsse müssen entfernt werden, um das Gerät spannungsfrei zu machen.
Anweisung 1028

Dieses Gerät ist für die Installation in Bereichen mit eingeschränktem Zugang vorgesehen. Ein Bereich mit eingeschränktem Zugang kann nur durch die Verwendung eines Spezialwerkzeugs, eines Schlosses und Schlüssels oder anderer Sicherheitsmittel betreten werden.
Anweisung 1017

Gefährliche Spannung oder Energie ist auf der Backplane vorhanden, wenn das System in Betrieb ist. Seien Sie bei Wartungsarbeiten vorsichtig.
Anweisung 1034

Unsichtbare Laserstrahlung kann vom Ende des nicht terminierten Glasfaserkabels oder Steckers emittiert werden. Nicht direkt mit optischen Instrumenten betrachten. Das Betrachten des Laserausgangs mit bestimmten optischen Instrumenten (z. B. Augenlupen, Vergrößerungsgläser und Mikroskope) innerhalb eines Abstands von 100 mm kann eine Gefahr für die Augen darstellen.
Anweisung 1056

Blinde Frontplatten und Abdeckungen erfüllen drei wichtige Funktionen: Sie verhindern die Exposition gegenüber gefährlichen Spannungen und Strömen im Inneren des Chassis; sie enthalten elektromagnetische Interferenzen (EMI), die andere Geräte stören könnten; und sie lenken den Kühlungsluftstrom durch das Chassis. Betreiben Sie das System nicht, es sei denn, alle Karten, Frontplatten, vorderen Abdeckungen und hinteren Abdeckungen sind vorhanden.
Anweisung 1029

Eine unterwiesene Person ist jemand, der von einer Fachkraft unterwiesen und geschult wurde und die notwendigen Vorsichtsmaßnahmen beim Umgang mit Geräten trifft.
Eine Fachkraft oder qualifiziertes Personal ist jemand, der über Schulungen oder Erfahrung in der Gerätetechnologie verfügt und potenzielle Gefahren beim Umgang mit Geräten versteht.
Es befinden sich keine wartungsfähigen Teile im Inneren. Um das Risiko eines elektrischen Schlags zu vermeiden, nicht öffnen.
Anweisung 1089

Nur eine unterwiesene Person oder eine Fachkraft darf dieses Gerät installieren, ersetzen oder warten. Die Definition einer unterwiesenen Person oder Fachkraft finden Sie in Anweisung 1089.
Es befinden sich keine wartungsfähigen Teile im Inneren. Um das Risiko eines elektrischen Schlags zu vermeiden, nicht öffnen.
Anweisung 1091

Elektrische Sicherheit

Alle Systemkomponenten sind Hot-Swappable. Sie sind so konzipiert, dass sie während des Betriebs des Systems entfernt und ersetzt werden können, ohne eine elektrische Gefahr oder Schäden am System zu verursachen.
Befolgen Sie diese grundlegenden Richtlinien, wenn Sie mit elektrischen Geräten arbeiten:

• Bevor Sie Verfahren beginnen, die Zugang zum Chassis-Inneren erfordern, suchen Sie den Not-Aus-Schalter für den Raum, in dem Sie arbeiten.
• Trennen Sie alle Strom- und externen Kabel, bevor Sie ein Chassis installieren oder entfernen.
• Gehen Sie niemals davon aus, dass die Stromversorgung von einem Stromkreis getrennt wurde; überprüfen Sie dies immer.
• Führen Sie keine Handlungen aus, die eine potenzielle Gefahr für Personen darstellen oder das Gerät unsicher machen. Installieren Sie niemals Geräte, die beschädigt erscheinen.
• Überprüfen Sie Ihren Arbeitsbereich sorgfältig auf mögliche Gefahren wie feuchte Böden, ungeerdete Verlängerungskabel und fehlende Schutzerden.

Referenzen

• Newton Instrument Company
• シスコ製品をご使用になる前に - Cisco

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Cisco Catalyst 9800 Handbuch herunterladen

Das könnte Ihnen auch gefallen

Installationshandbuch der Cisco Catalyst 9800 Serie

Verfügbare Sprachen
