Garmin Edge Handbuch

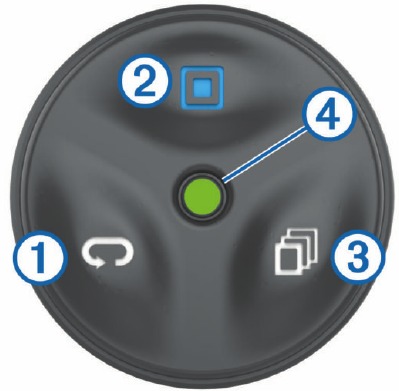

Geräteübersicht

	Lap-Taste. Wählen, um eine neue Runde zu markieren.
	Aktionstaste. Wählen, um den Timer zu starten und zu stoppen. Halten, um die Hintergrundbeleuchtung einzuschalten. HINWEIS: Dies ist die Standardfunktionalität der Aktionstaste. Die Funktionen der Aktionstaste sind programmierbar.
	Seiten-Taste. Wählen, um vorwärts durch die Datenseiten zu blättern. Halten, um rückwärts durch die Datenseiten zu blättern.
	Status-LED.

Status-LED

Koppeln des Produkts mit Ihrem Edge-Gerät

Wenn Sie die Edge-Fernbedienung zum ersten Mal mit Ihrem Edge-Gerät verbinden, müssen Sie die Fernbedienung mit Ihrem Gerät koppeln.

1. Bringen Sie die Fernbedienung bis auf 3 m (10 ft.) an das Gerät heran.
   HINWEIS: Halten Sie beim Koppeln einen Abstand von 10 m (33 ft.) zu anderen ANT+-Sensoren ein.
2. Wählen Sie im Menü Sensors (Sensoren) die Optionen Add Sensor (Sensor hinzufügen) > Edge Remote.
3. Halten Sie an der Fernbedienung zwei Tasten gleichzeitig gedrückt, bis die Status-LED abwechselnd grün und rot blinkt, und lassen Sie die Tasten los.
   Die Fernbedienung sucht nach Ihrem Gerät. Wenn die Fernbedienung erfolgreich gekoppelt ist, blinkt die Status-LED 12-mal grün, und der Name der Fernbedienung wird auf dem Gerät angezeigt.
4. Wählen Sie die Fernbedienung aus, und wählen Sie Add (Hinzufügen).

Nachdem die Fernbedienung gekoppelt wurde, stellt sie eine Verbindung zu Ihrem Gerät her, sobald sich das Gerät in Reichweite befindet und eingeschaltet ist.

Anpassen der Aktionstaste

1. Wählen Sie im Menü Sensors (Sensoren) die Optionen Edge Remote > Sensor Details (Sensordetails).
2. Wählen Sie Single Press (Einmal drücken) oder Press and Hold (Drücken und Halten).
3. Wählen Sie eine Funktion für die Aktionstaste.
   Sie können die Aktionstaste beispielsweise so einstellen, dass die Karte angezeigt oder die Hintergrundbeleuchtung eingeschaltet wird.

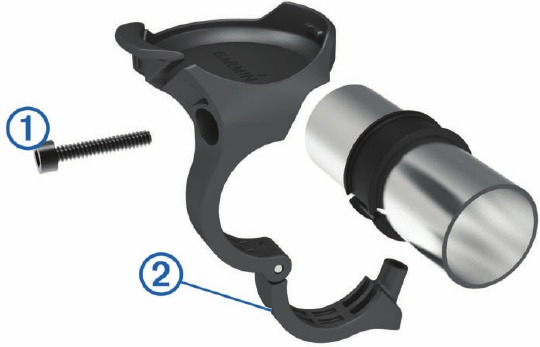

Anbringen der Mountainbike-Halterung

1. Wählen Sie einen sicheren Ort für die Montage des Geräts, an dem es den sicheren Betrieb Ihres Fahrrads nicht beeinträchtigt.
2. Legen Sie die Gummiunterlage um den Lenker.
3. Verwenden Sie den Inbusschlüssel, um die Schraube vom Lenkerverbinder zu entfernen.

4. Platzieren Sie den Lenkerverbinder um die Gummiunterlage.
5. Setzen Sie die Schraube wieder ein und ziehen Sie sie fest.
   HINWEIS: Sie sollten die Festigkeit der Schraube regelmäßig überprüfen.

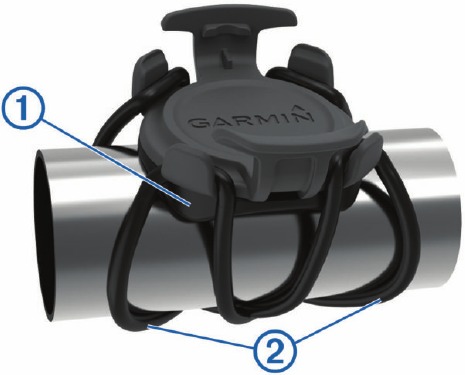

Anbringen der Rennrad-Halterung

1. Wählen Sie einen sicheren Ort für die Montage des Geräts, an dem es den sicheren Betrieb Ihres Fahrrads nicht beeinträchtigt.
2. Platzieren Sie die Gummischeibe auf der Rückseite der Fahrradhalterung.
   Die Gummilaschen richten sich an der Rückseite der Fahrradhalterung aus, damit die Halterung an Ort und Stelle bleibt.
3. Befestigen Sie die Fahrradhalterung sicher mit den zwei Bändern .

Verwenden der Halterungen

Für Ihre Fernbedienung sind verschiedene Halterungen erhältlich, die entweder im Lieferumfang des Produkts enthalten sind oder als optionales Zubehör erworben werden können. Mit den Halterungen können Sie die Fernbedienung an Ihrem Körper, Ihrem Fahrrad oder anderen Gegenständen befestigen.

• Richten Sie zwei der Kerben an den Seiten der Halterung aus und drücken Sie die Fernbedienung in die Halterung, bis sie einrastet.
• Drücken Sie vorsichtig auf die Entriegelungslasche , und heben Sie die Fernbedienung von der Halterung ab.

Batterie austauschen

Bevor Sie die Batterie austauschen können, benötigen Sie einen kleinen Kreuzschlitzschraubendreher, einen kleinen Schlitzschraubendreher und eine CR2032 Lithium-Knopfzelle.

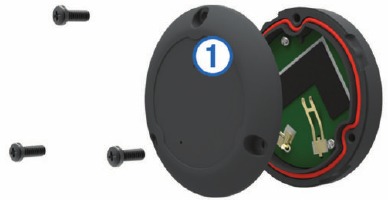

1. Entfernen Sie mit einem Kreuzschlitzschraubendreher die drei Schrauben von der Rückplatte .

2. Entfernen Sie die Rückplatte von der Fernbedienung.
3. Umwickeln Sie das Ende eines kleinen Schlitzschraubendrehers mit Klebeband.
   Das Klebeband schützt die Batterie, das Batteriefach und die Kontakte vor Beschädigungen.

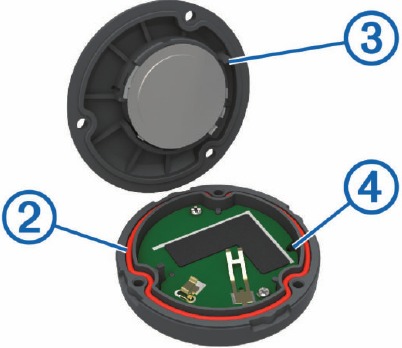

4. Hebel Sie die Batterie vorsichtig von der Rückplatte ab.

5. Legen Sie die neue Batterie mit der positiven Seite nach unten in die Rückplatte ein.
6. Vergewissern Sie sich, dass die Dichtung vollständig in der Nut sitzt.

7. Setzen Sie die Rückplatte wieder ein und richten Sie den Stift an der Aussparung in der Platine aus.
8. Setzen Sie die drei Schrauben wieder ein und ziehen Sie sie fest.
   HINWEIS: Nicht zu fest anziehen.

Spezifikationen

*Das Gerät hält einem Druck stand, der einer Tiefe von 50 m entspricht. Weitere Informationen finden Sie unter www.garmin.com/waterrating.
