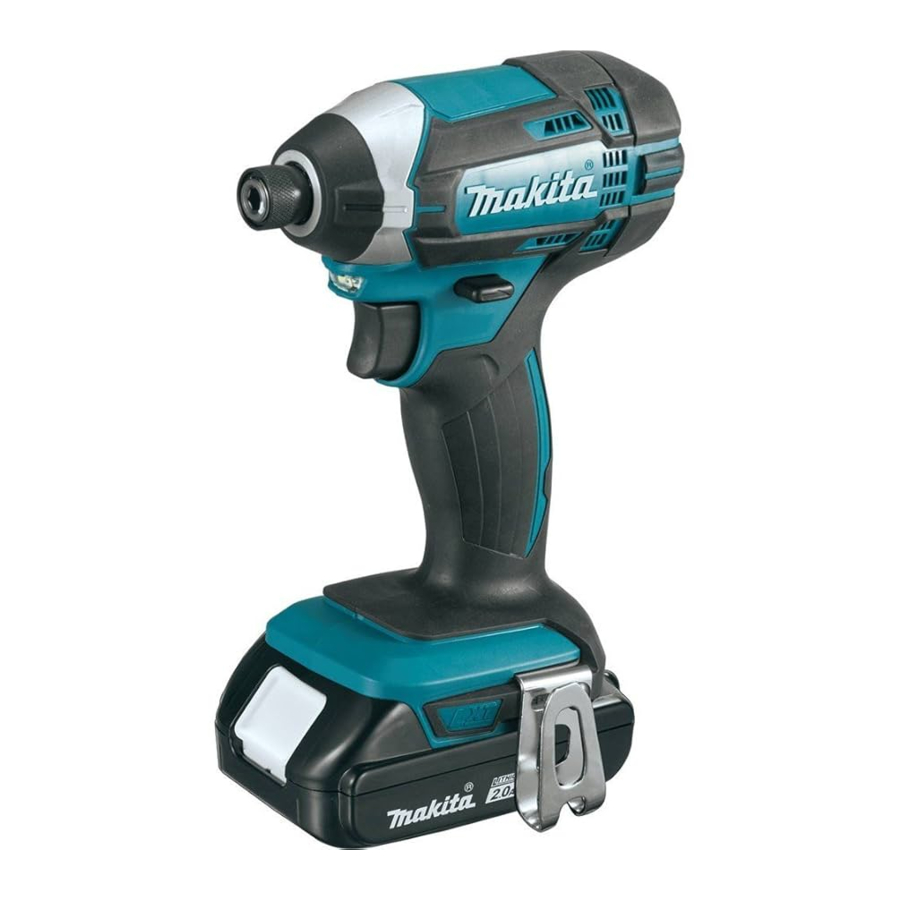

Makita XDT11 Handbuch

SPEZIFIKATIONEN

• Aufgrund unseres kontinuierlichen Forschungs- und Entwicklungsprogramms können sich die hierin enthaltenen Spezifikationen ohne vorherige Ankündigung ändern.
• Spezifikationen und Akkupack können von Land zu Land variieren.
• Gewicht, mit Akkupack, gemäß EPTA-Verfahren 01/2003

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Warnungen und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für zukünftige Bezugnahme auf.

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes (kabelgebundenes) Elektrowerkzeug oder batteriebetriebenes (kabelloses) Elektrowerkzeug.

Arbeitsbereichssicherheit

1. Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle.
2. Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Umgebungen, wie z.B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Stäuben. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
3. Halten Sie Kinder und Unbeteiligte fern, während Sie ein Elektrowerkzeug bedienen. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

Elektrische Sicherheit

1. Die Stecker von Elektrowerkzeugen müssen in die Steckdose passen. Verändern Sie den Stecker niemals. Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen reduzieren das Risiko eines elektrischen Schlags.
2. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines elektrischen Schlags, wenn Ihr Körper geerdet ist.
3. Setzen Sie Elektrowerkzeuge nicht Regen oder nassen Bedingungen aus. Wasser, das in ein Elektrowerkzeug eindringt, erhöht das Risiko eines elektrischen Schlags.
4. Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Trennen des Elektrowerkzeugs vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
5. Wenn Sie ein Elektrowerkzeug im Freien betreiben, verwenden Sie ein für den Außenbereich geeignetes Verlängerungskabel. Die Verwendung eines für den Außenbereich geeigneten Kabels reduziert das Risiko eines elektrischen Schlags.
6. Wenn der Betrieb eines Elektrowerkzeugs an einem feuchten Ort unvermeidlich ist, verwenden Sie eine über einen Fehlerstromschutzschalter (FI-Schalter) geschützte Versorgung. Die Verwendung eines FI-Schalters reduziert das Risiko eines elektrischen Schlags.

Persönliche Sicherheit

1. Bleiben Sie aufmerksam, achten Sie auf das, was Sie tun, und gehen Sie mit gesundem Menschenverstand an die Arbeit, wenn Sie ein Elektrowerkzeug bedienen. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unaufmerksamkeit beim Bedienen von Elektrowerkzeugen kann zu schweren persönlichen Verletzungen führen.
2. Tragen Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach den gegebenen Bedingungen, reduziert persönliche Verletzungen.
3. Vermeiden Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass der Schalter in der Aus-Position ist, bevor Sie das Elektrowerkzeug an die Stromquelle und/oder den Akkupack anschließen, es aufnehmen oder tragen. Das Tragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Einschalten von Elektrowerkzeugen mit eingeschaltetem Schalter lädt zu Unfällen ein.
4. Entfernen Sie jeglichen Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Schraubenschlüssel oder Schlüssel, der an einem rotierenden Teil des Elektrowerkzeugs befestigt bleibt, kann zu persönlichen Verletzungen führen.
5. Übertreiben Sie es nicht. Sorgen Sie stets für einen sicheren Stand und Gleichgewicht. Dies ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen.
6. Kleiden Sie sich angemessen. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Weite Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden.
7. Wenn Vorrichtungen für den Anschluss von Staubabsaug- und -sammelanlagen vorhanden sind, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß verwendet werden. Die Verwendung einer Staubabsaugung kann staubbedingte Gefahren reduzieren.

Verwendung und Pflege von Elektrowerkzeugen

1. Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie das richtige Elektrowerkzeug für Ihre Anwendung. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer in der Geschwindigkeit, für die es konzipiert wurde.
2. Benutzen Sie das Elektrowerkzeug nicht, wenn der Schalter es nicht ein- und ausschaltet. Jedes Elektrowerkzeug, das nicht mit dem Schalter gesteuert werden kann, ist gefährlich und muss repariert werden.
3. Trennen Sie den Stecker von der Stromquelle und/oder den Akkupack vom Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge lagern. Solche vorbeugenden Sicherheitsmaßnahmen reduzieren das Risiko eines versehentlichen Startens des Elektrowerkzeugs.
4. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und erlauben Sie Personen, die mit dem Elektrowerkzeug oder diesen Anweisungen nicht vertraut sind, nicht, das Elektrowerkzeug zu bedienen. Elektrowerkzeuge sind in den Händen ungeschulter Benutzer gefährlich.
5. Warten Sie Elektrowerkzeuge. Überprüfen Sie auf Fehlausrichtungen oder Blockierungen beweglicher Teile, Bruch von Teilen und andere Bedingungen, die den Betrieb des Elektrowerkzeugs beeinträchtigen könnten. Wenn beschädigt, lassen Sie das Elektrowerkzeug vor Gebrauch reparieren. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.
6. Halten Sie Schneidwerkzeuge scharf und sauber. Gut gewartete Schneidwerkzeuge mit scharfen Schneidkanten klemmen weniger und sind leichter zu kontrollieren.
7. Verwenden Sie das Elektrowerkzeug, Zubehör und Werkzeugeinsätze usw. gemäß diesen Anweisungen, unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeiten. Die Verwendung des Elektrowerkzeugs für andere als die vorgesehenen Operationen kann zu einer gefährlichen Situation führen.

Verwendung und Pflege von Akku-Werkzeugen

1. Laden Sie den Akku nur mit dem vom Hersteller angegebenen Ladegerät auf. Ein Ladegerät, das für einen Akkutyp geeignet ist, kann bei Verwendung mit einem anderen Akkutyp Brandgefahr verursachen.
2. Verwenden Sie Elektrowerkzeuge nur mit speziell dafür vorgesehenen Akkupacks. Die Verwendung anderer Akkupacks kann zu Verletzungen und Brandgefahr führen.
3. Wenn der Akkupack nicht verwendet wird, halten Sie ihn fern von anderen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Verbindung von einem Pol zum anderen herstellen können. Ein Kurzschluss der Akkupole kann Verbrennungen oder einen Brand verursachen.
4. Unter missbräuchlichen Bedingungen kann Flüssigkeit aus der Batterie austreten; vermeiden Sie Kontakt. Bei versehentlichem Kontakt mit Wasser spülen. Wenn Flüssigkeit in die Augen gelangt, suchen Sie zusätzlich medizinische Hilfe auf. Aus der Batterie austretende Flüssigkeit kann Reizungen oder Verbrennungen verursachen.

Wartung

1. Lassen Sie Ihr Elektrowerkzeug von einer qualifizierten Fachkraft nur mit identischen Ersatzteilen warten. Dies gewährleistet, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
2. Befolgen Sie die Anweisungen zum Schmieren und Wechseln von Zubehör.
3. Halten Sie die Griffe trocken, sauber und frei von Öl und Fett.

Sicherheitshinweise für Akku-Schlagschrauber

1. Halten Sie das Elektrowerkzeug an isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Befestigungselement mit verdeckten Leitungen in Kontakt kommen kann. Befestigungselemente, die mit einer „stromführenden“ Leitung in Kontakt kommen, können die exponierten Metallteile des Elektrowerkzeugs „stromführend“ machen und dem Bediener einen elektrischen Schlag versetzen.
2. Achten Sie immer auf einen festen Stand. Vergewissern Sie sich, dass sich niemand unterhalb befindet, wenn Sie das Werkzeug an erhöhten Stellen verwenden.
3. Halten Sie das Werkzeug fest.
4. Tragen Sie Gehörschutz.
5. Berühren Sie den Bit oder das Werkstück nicht sofort nach dem Betrieb. Sie können extrem heiß sein und Ihre Haut verbrennen.
6. Halten Sie die Hände von rotierenden Teilen fern.

BEWAHREN SIE DIESE ANWEISUNGEN AUF.

LASSEN SIE NICHT zu, dass Komfort oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) die strikte Einhaltung der Sicherheitsregeln für das betreffende Produkt ersetzen.
FEHLGEBRAUCH oder die Nichtbeachtung der in dieser Bedienungsanleitung genannten Sicherheitsregeln kann zu schweren persönlichen Verletzungen führen.

Symbole

Die folgenden Symbole werden für das Werkzeug verwendet.

V	Volt
	Gleichstrom
no	Leerlaufdrehzahl
.../min r/min	Umdrehungen oder Hübe pro Minute
	Schlagzahl

Wichtige Sicherheitshinweise für Akkupacks

1. Bevor Sie den Akkupack verwenden, lesen Sie alle Anweisungen und Warnhinweise auf (1) dem Akkuladegerät, (2) dem Akku und (3) dem Produkt, das den Akku verwendet.
2. Zerlegen Sie den Akkupack nicht.
3. Wenn die Betriebszeit übermäßig kürzer geworden ist, stellen Sie den Betrieb sofort ein. Dies kann zu Überhitzung, möglichen Verbrennungen und sogar einer Explosion führen.
4. Wenn Elektrolyt in Ihre Augen gelangt, spülen Sie diese sofort mit klarem Wasser aus und suchen Sie umgehend medizinische Hilfe auf. Dies kann zum Verlust Ihres Sehvermögens führen.
5. Schließen Sie den Akkupack nicht kurz:
   1. Berühren Sie die Pole nicht mit leitenden Materialien.
   2. Vermeiden Sie die Lagerung des Akkupacks in einem Behälter mit anderen Metallgegenständen wie Nägeln, Münzen usw.
   3. Setzen Sie den Akkupack nicht dem Regen aus.
      Ein Kurzschluss des Akkus kann einen hohen Stromfluss, Überhitzung, mögliche Verbrennungen und sogar eine Zerstörung verursachen.

6. Lagern Sie das Werkzeug und den Akkupack nicht an Orten, an denen die Temperatur 50 °C (122 °F) erreichen oder überschreiten kann.
7. Verbrennen Sie den Akkupack nicht, selbst wenn er stark beschädigt oder vollständig abgenutzt ist. Der Akkupack kann bei einem Brand explodieren.
8. Achten Sie darauf, den Akku nicht fallen zu lassen oder anzuschlagen.
9. Verwenden Sie keinen beschädigten Akku.
10. Beachten Sie die örtlichen Vorschriften zur Entsorgung von Akkus.

BEWAHREN SIE DIESE ANWEISUNGEN AUF.

Tipps zur Maximierung der Akkulebensdauer

1. Laden Sie den Akkupack, bevor er vollständig entladen ist. Beenden Sie immer den Werkzeugbetrieb und laden Sie den Akkupack auf, wenn Sie eine geringere Werkzeugleistung bemerken.
2. Laden Sie einen vollständig geladenen Akkupack niemals nach. Überladung verkürzt die Lebensdauer des Akkus.
3. Laden Sie den Akkupack bei Raumtemperatur zwischen 10 °C und 40 °C (50 °F- 104 °F). Lassen Sie einen heißen Akkupack abkühlen, bevor Sie ihn laden.
4. Laden Sie den Akkupack, wenn Sie ihn längere Zeit (mehr als sechs Monate) nicht verwenden.

FUNKTIONSBESCHREIBUNG

Stellen Sie immer sicher, dass das Werkzeug ausgeschaltet und der Akku-Pack entfernt ist, bevor Sie Einstellungen am Werkzeug vornehmen oder dessen Funktion überprüfen.

Einsetzen oder Entfernen des Akku-Packs

Schalten Sie das Werkzeug immer aus, bevor Sie den Akku-Pack einsetzen oder entfernen.

Halten Sie das Werkzeug und den Akku-Pack fest, wenn Sie den Akku-Pack einsetzen oder entfernen. Wenn Sie das Werkzeug und den Akku-Pack nicht festhalten, können diese aus Ihren Händen gleiten und zu Schäden am Werkzeug und Akku-Pack sowie zu Personenschäden führen.

1. Rote Anzeige
2. Taste
3. Akku-Pack

Um den Akku-Pack zu entfernen, schieben Sie ihn vom Werkzeug, während Sie die Taste an der Vorderseite des Akku-Packs schieben. Um den Akku-Pack einzusetzen, richten Sie die Zunge am Akku-Pack an der Nut im Gehäuse aus und schieben Sie ihn ein. Führen Sie ihn ganz ein, bis er mit einem kleinen Klick einrastet. Wenn Sie die rote Anzeige auf der Oberseite der Taste sehen können, ist er nicht vollständig eingerastet.

Setzen Sie den Akku-Pack immer vollständig ein, bis die rote Anzeige nicht mehr sichtbar ist. Andernfalls kann er versehentlich aus dem Werkzeug fallen und Sie oder Umstehende verletzen.

Setzen Sie den Akku-Pack nicht gewaltsam ein. Wenn der Akku-Pack nicht leicht einrastet, wird er nicht richtig eingesetzt.

Akku-Schutzsystem

Lithium-Ionen-Akku mit Sternmarkierung.

1. Sternmarkierung

Lithium-Ionen-Akkus mit Sternmarkierung sind mit einem Schutzsystem ausgestattet. Dieses System unterbricht automatisch die Stromzufuhr zum Werkzeug, um die Akkulaufzeit zu verlängern.
Das Werkzeug stoppt im Betrieb automatisch, wenn das Werkzeug und/oder der Akku einer der folgenden Bedingungen unterliegen:

Überlastet:
Das Werkzeug wird so betrieben, dass es einen ungewöhnlich hohen Strom zieht. Lassen Sie in dieser Situation den Schalter am Werkzeug los und beenden Sie die Anwendung, die zu einer Überlastung des Werkzeugs geführt hat. Ziehen Sie dann den Schalter erneut, um neu zu starten.
Wenn das Werkzeug nicht startet, ist der Akku überhitzt. Lassen Sie in dieser Situation den Akku abkühlen, bevor Sie den Schalter erneut betätigen.

Niedrige Akkuspannung:
Die verbleibende Akkukapazität ist zu gering und das Werkzeug funktioniert nicht. Entfernen Sie in dieser Situation den Akku und laden Sie ihn auf.

Anzeige der verbleibenden Akku-Kapazität

Nur für Akku-Packs mit "B" am Ende der Modellnummer.

2. Anzeigelampen
3. Prüftaste

Drücken Sie die Prüftaste am Akku-Pack, um die verbleibende Akkukapazität anzuzeigen. Die Anzeigelampen leuchten für einige Sekunden auf.

HINWEIS: Je nach Nutzungsbedingungen und Umgebungstemperatur kann die Anzeige leicht von der tatsächlichen Kapazität abweichen.

Schalterbetätigung

1. Schalterdrücker

Bevor Sie den Akku-Pack in das Werkzeug einsetzen, überprüfen Sie immer, ob der Schalterdrücker richtig funktioniert und beim Loslassen in die Position "AUS" zurückkehrt.

Um das Werkzeug zu starten, ziehen Sie einfach den Schalterdrücker. Die Werkzeugdrehzahl erhöht sich, wenn der Druck auf den Schalterdrücker erhöht wird. Lassen Sie den Schalterdrücker los, um das Werkzeug anzuhalten.

Beleuchtung der Frontlampe

1. Lampe

Blicken Sie nicht in das Licht oder direkt in die Lichtquelle.

Ziehen Sie den Schalterdrücker, um die Lampe einzuschalten. Die Lampe leuchtet, solange der Schalterdrücker betätigt wird.
Die Lampe erlischt 10-15 Sekunden nach dem Loslassen des Schalterdrückers.

HINWEIS: Verwenden Sie ein trockenes Tuch, um Schmutz von der Lampenlinse abzuwischen. Achten Sie darauf, die Lampenlinse nicht zu zerkratzen, da dies die Beleuchtung beeinträchtigen könnte.

Umschalten der Drehrichtung

1. Umschalthebel für Drehrichtung

Überprüfen Sie immer die Drehrichtung vor dem Betrieb.

Benutzen Sie den Umschaltschalter nur, nachdem das Werkzeug vollständig zum Stillstand gekommen ist. Ein Wechsel der Drehrichtung, bevor das Werkzeug stoppt, kann das Werkzeug beschädigen.

Wenn Sie das Werkzeug nicht benutzen, stellen Sie den Umschalthebel für die Drehrichtung immer in die neutrale Position.

Dieses Werkzeug verfügt über einen Umschaltschalter zur Änderung der Drehrichtung. Drücken Sie den Umschalthebel von der Seite A für Rechtslauf oder von der Seite B für Linkslauf.

Wenn sich der Umschalthebel für die Drehrichtung in der neutralen Position befindet, kann der Schalterdrücker nicht betätigt werden.

MONTAGE

Stellen Sie immer sicher, dass das Werkzeug ausgeschaltet und der Akku-Pack entfernt ist, bevor Sie Arbeiten am Werkzeug durchführen.

Einsetzen oder Entfernen von Schrauberbit/ Steckschlüsseleinsatz

Verwenden Sie nur den in der Abbildung gezeigten Schrauberbit/Steckschlüsseleinsatz. Verwenden Sie keine anderen Schrauberbits/Steckschlüsseleinsätze.

1. Schrauberbit
2. Hülse

Um den Schrauberbit einzusetzen, führen Sie ihn so weit wie möglich in die Hülse ein.

1. Schrauberbit
2. Hülse

Um den Schrauberbit zu entfernen, ziehen Sie die Hülse in Pfeilrichtung und ziehen Sie den Schrauberbit heraus.

HINWEIS: Wenn der Schrauberbit nicht tief genug in die Hülse eingesetzt ist, kehrt die Hülse nicht in ihre ursprüngliche Position zurück und der Schrauberbit wird nicht gesichert. Versuchen Sie in diesem Fall, den Bit gemäß den obigen Anweisungen erneut einzusetzen.

HINWEIS: Wenn das Einsetzen des Schrauberbits schwierig ist, ziehen Sie die Hülse und führen Sie ihn so weit wie möglich in die Hülse ein.

HINWEIS: Nach dem Einsetzen des Schrauberbits stellen Sie sicher, dass er fest sitzt. Falls er herausfällt, verwenden Sie ihn nicht.

Haken anbringen

1. Nut
2. Haken
3. Schraube

Der Haken ist praktisch zum vorübergehenden Aufhängen des Werkzeugs. Dieser kann auf beiden Seiten des Werkzeugs angebracht werden. Um den Haken anzubringen, führen Sie ihn in eine Nut im Werkzeuggehäuse auf einer der beiden Seiten ein und befestigen Sie ihn dann mit einer Schraube. Zum Entfernen lösen Sie die Schraube und nehmen ihn dann heraus.

BETRIEB

Das richtige Anzugsdrehmoment kann je nach Art und Größe der Schraube/Bolzen, dem Material des zu befestigenden Werkstücks usw. variieren. Die Beziehung zwischen Anzugsdrehmoment und Anzugszeit ist in den Abbildungen dargestellt.

Halten Sie das Werkzeug fest und setzen Sie die Spitze des Schrauberbits im Schraubenkopf an. Üben Sie ausreichend Vorschubdruck auf das Werkzeug aus, damit der Bit nicht von der Schraube rutscht, und schalten Sie das Werkzeug ein, um den Betrieb zu starten.

HINWEIS: Wenn Sie einen Ersatzakku verwenden, um den Betrieb fortzusetzen, lassen Sie das Werkzeug mindestens 15 Minuten ruhen.

HINWEIS: Verwenden Sie den passenden Bit für den Kopf der Schraube/des Bolzens, den Sie verwenden möchten.

HINWEIS: Beim Befestigen von M8-Schrauben oder kleineren Schrauben wählen Sie eine angemessene Schlagkraft und passen Sie den Druck auf den Schalterdrücker sorgfältig an, damit die Schraube nicht beschädigt wird.

HINWEIS: Halten Sie das Werkzeug gerade auf die Schraube gerichtet.

HINWEIS: Wenn die Schlagkraft zu stark ist oder Sie die Schraube länger als in den Abbildungen gezeigt anziehen, können die Schraube oder die Spitze des Schrauberbits überbeansprucht, beschädigt oder abgerissen werden usw. Führen Sie vor Beginn Ihrer Arbeit immer einen Test durch, um die richtige Anzugszeit für Ihre Schraube zu bestimmen.

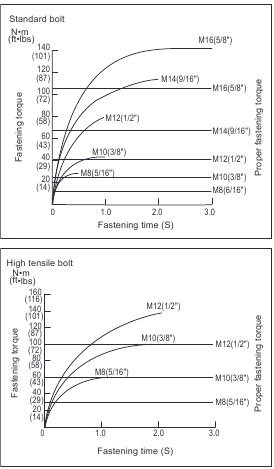

Das Anzugsdrehmoment wird von einer Vielzahl von Faktoren beeinflusst, einschließlich der folgenden. Überprüfen Sie nach dem Anziehen immer das Drehmoment mit einem Drehmomentschlüssel.

1. Wenn der Akku-Pack fast vollständig entladen ist, sinkt die Spannung und das Anzugsdrehmoment wird reduziert.
2. Schrauberbit oder Steckschlüsseleinsatz. Die Verwendung eines Schrauberbits oder Steckschlüsseleinsatzes der falschen Größe führt zu einer Reduzierung des Anzugsdrehmoments.
3. Bolzen
   • Auch wenn der Drehmomentkoeffizient und die Bolzenklasse gleich sind, unterscheidet sich das richtige Anzugsdrehmoment je nach Bolzendurchmesser.
   • Auch wenn die Bolzendurchmesser gleich sind, unterscheidet sich das richtige Anzugsdrehmoment je nach Drehmomentkoeffizient, Bolzenklasse und Bolzenlänge.
4. Die Art, wie das Werkzeug gehalten wird, oder das Material der zu befestigenden Antriebsposition beeinflusst das Drehmoment.
5. Der Betrieb des Werkzeugs mit niedriger Geschwindigkeit führt zu einer Reduzierung des Anzugsdrehmoments.

WARTUNG

Stellen Sie immer sicher, dass das Werkzeug ausgeschaltet und die Akku-Kartusche entfernt ist, bevor Sie Inspektions- oder Wartungsarbeiten durchführen.

HINWEIS: Verwenden Sie niemals Benzin, Waschbenzin, Verdünner, Alkohol oder Ähnliches. Dies kann zu Verfärbungen, Verformungen oder Rissen führen.

Kohlebürsten wechseln

1. Verschleißgrenze

Ersetzen Sie die Kohlebürsten, wenn sie bis zur Verschleißgrenze abgenutzt sind. Halten Sie die Kohlebürsten sauber und leichtgängig in den Haltern. Alle Kohlebürsten sollten gleichzeitig ersetzt werden. Verwenden Sie nur identische Kohlebürsten.

1. Entfernen Sie mit einem Schraubendreher zwei Schrauben und anschließend die hintere Abdeckung.

1. Hintere Abdeckung
2. Schraube

2. Heben Sie den Armteil der Feder an und platzieren Sie ihn anschließend mit einem Schraubendreher mit schlankem Schlitz oder Ähnlichem in der Aussparung des Gehäuses.

   1. Aussparung
   2. Feder
   3. Arm

3. Entfernen Sie mit einer Zange die Kohlebürstenkappen der Kohlebürsten. Nehmen Sie die abgenutzten Kohlebürsten heraus, setzen Sie die neuen ein und bringen Sie die Kohlebürstenkappen in umgekehrter Reihenfolge wieder an.

   1. Kohlebürstenkappe
4. Achten Sie darauf, das Anschlusskabel auf der gegenüberliegenden Seite des Arms zu platzieren.

   1. Anschlusskabel
   2. Kohlebürstenkappe
5. Stellen Sie sicher, dass die Kohlebürstenkappen sicher in die Löcher der Bürstenhalter passen.

   1. Loch
   2. Kohlebürstenkappe
6. Bringen Sie die hintere Abdeckung wieder an und ziehen Sie die beiden Schrauben fest an.
7. Setzen Sie die Akku-Kartusche in das Werkzeug ein und lassen Sie die Bürsten etwa 1 Minute lang im Leerlauf einlaufen.
8. Überprüfen Sie das Werkzeug während des Betriebs und die elektrische Bremsfunktion beim Loslassen des Schalters. Falls die elektrische Bremse nicht einwandfrei funktioniert, wenden Sie sich bitte an ein autorisiertes Makita-Servicezentrum oder ein Werks-Servicezentrum, um eine Reparatur zu veranlassen.
   Um die PRODUKTSICHERHEIT und ZUVERLÄSSIGKEIT zu gewährleisten, sollten Reparaturen, andere Wartungs- oder Einstellungsarbeiten von autorisierten Makita-Servicezentren oder Werks-Servicezentren durchgeführt werden, wobei stets Makita-Ersatzteile zu verwenden sind.

OPTIONALES ZUBEHÖR

Dieses Zubehör bzw. diese Aufsätze werden für die Verwendung mit Ihrem in diesem Handbuch beschriebenen Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehörteile oder Aufsätze kann eine Verletzungsgefahr für Personen darstellen. Verwenden Sie Zubehör oder Aufsätze nur für den angegebenen Zweck.

Wenn Sie weitere Informationen zu diesem Zubehör benötigen, wenden Sie sich an Ihr lokales Makita-Servicezentrum.

• Schrauber-Bits
• Haken
• Kunststoff-Tragekoffer
• Makita Original-Akku und -Ladegerät
• Akkuschutz.

HINWEIS: Einige Artikel in der Liste können als Standardzubehör im Lieferumfang des Werkzeugs enthalten sein. Sie können von Land zu Land variieren.
