Hunter 3 Handbuch

Vorbereitung des Ventilatorstandorts

1. Wählen Sie den Ventilatorstandort
   Die richtige Platzierung des Deckenventilators und die Befestigung an der Gebäudestruktur sind entscheidend für Sicherheit, zuverlässigen Betrieb, maximale Effizienz und Energieeinsparungen.

   Wählen Sie einen Ventilatorstandort, wo:
   • Kein Objekt während des normalen Betriebs mit den rotierenden Ventilatorflügeln in Kontakt kommen kann.

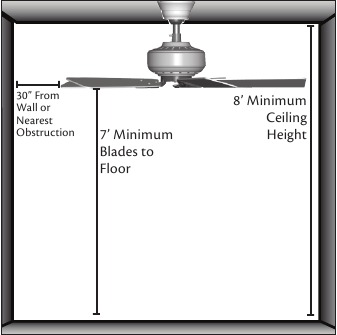

   • Die Ventilatorflügel mindestens 7 Fuß über dem Boden und die Decke mindestens 8 Fuß hoch sind.
   • Die Ventilatorflügel keine Luftstromhindernisse wie Wände oder Pfosten innerhalb von 30 Zoll von den Flügelspitzen haben.
   • Der Ventilator direkt unter einem Deckenbalken oder einer Stützstrebe sitzt, die die Anschlussdose und das volle Gewicht des Ventilators trägt.

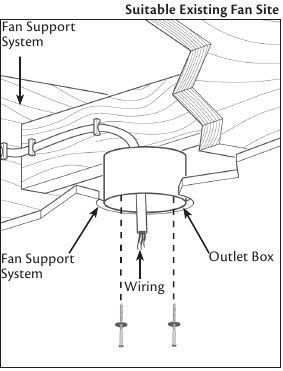

   Checkliste für den bestehenden Ventilatorstandort
   Wenn Sie einen bestehenden Ventilatorstandort nutzen möchten, füllen Sie die folgende Checkliste aus, um festzustellen, ob der Standort für Ihren neuen Hunter Ventilator akzeptabel und sicher ist. Wenn Sie nicht jedes Element abhaken können, bereiten Sie einen neuen Ventilatorstandort wie auf dieser Seite beschrieben vor.
   Ventilator-Trägersystem


   • Ventilator wird direkt an der Gebäudestruktur befestigt.
   • Das Ventilator-Trägersystem trägt das volle Gewicht des Ventilators und des Beleuchtungssets.

   Deckenloch

   • Das Aussparungsloch für die Anschlussdose befindet sich direkt unter dem Deckenbalken oder der Stützstrebe.

   Anschlussdose

   • Die Anschlussdose ist eine UL-zugelassene achteckige 4" x 1-1/2" Anschlussdose (oder wie vom Hersteller der Stützstrebe angegeben).
   • Die Anschlussdose ist mit Holzschrauben und Unterlegscheiben durch die inneren Löcher der Anschlussdose am Deckenbalken oder der Stützstrebe befestigt.
   • Die äußeren Löcher der Anschlussdose sind mit dem Deckenbalken oder der Stützstrebe ausgerichtet.
   • Der Boden der Anschlussdose ist mindestens 1/16 Zoll in die Decke eingelassen.

   Verkabelung

   • Das Elektrokabel ist mit einem zugelassenen Verbinder an der Anschlussdose befestigt.
   • Sechs Zoll der Anschlussdrähte ragen aus der Anschlussdose heraus.

   Wenn Ihr bestehender Ventilatorstandort geeignet ist, fahren Sie fort mit Abschnitt „Installing the Ceiling Plate“ (Anbringen der Deckenplatte).

2. Schneiden Sie das Deckenloch aus
   1. Lokalisieren Sie den Standort für das Deckenloch direkt unter dem Deckenbalken oder der Stützstrebe, die die Anschlussdose und den Ventilator halten wird.
   2. Schneiden Sie ein Loch mit 4 Zoll Durchmesser durch die Trockenbauwand oder den Putz der Decke. Sie werden das Loch verwenden, um die Stützstrebe und die Anschlussdose zu installieren.

3. Installieren Sie gegebenenfalls eine Stützstrebe
   Bestimmen Sie, ob sich ein Deckenbalken direkt über dem Deckenloch befindet. Wenn der Deckenbalken vorhanden ist, bestimmen Sie, ob er so positioniert ist, dass Sie die Anschlussdose mindestens 1/16 Zoll in die Decke einlassen können. Wenn NICHT, installieren Sie eine Stützstrebe wie folgt:
   1. Befestigen Sie eine 2" x 4" Stützstrebe zwischen zwei Deckenbalken. Positionieren Sie sie so, dass Sie den Boden der Anschlussdose mindestens 1/16 Zoll in die Decke einlassen können.
   2. Prüfen Sie die Stützstrebe, um sicherzustellen, dass sie das volle Gewicht des Ventilators und des Beleuchtungssets tragen kann.
4. Installieren Sie die Anschlussdose

   1. Besorgen Sie eine UL-zugelassene achteckige 4" x 1-1/2" Anschlussdose sowie zwei #8 x 1-1/2" Holzschrauben und Unterlegscheiben, erhältlich in jedem Baumarkt oder Elektrofachhandel.
   2. Richten Sie die Anschlussdose so aus, dass sowohl die inneren als auch die äußeren Löcher in der Dose mit dem Deckenbalken oder der Stützstrebe übereinstimmen.
   3. Bohren Sie Vorbohrungen, die nicht größer als der Kerndurchmesser der Holzschrauben (5/64") sind, durch die inneren Löcher der Anschlussdose.
   4. Befestigen Sie die Anschlussdose direkt an der Stützstrebe oder dem Deckenbalken mit zwei #8 x 1-1/2" Holzschrauben und Unterlegscheiben. Der Boden der Anschlussdose muss mindestens 1/16 Zoll in die Decke eingelassen sein.
5. Bereiten Sie die Verkabelung vor

   1. Stellen Sie sicher, dass die Schutzschalter für die Ventilatorzuleitungen und den zugehörigen Wandschalter ausgeschaltet sind. Wenn Sie die Schutzschalter nicht in der Aus-Position arretieren können, befestigen Sie eine auffällige Warneinrichtung, z. B. einen Anhänger, sicher am Verteilerkasten.
   2. Führen Sie die Ventilatorzuleitung durch die Anschlussdose, sodass die Ventilatorzuleitung mindestens 6 Zoll über die Dose hinausragt.
   3. Befestigen Sie die Ventilatorzuleitung mit einem zugelassenen Verbinder, der in jedem Baumarkt oder Elektrofachhandel erhältlich ist, an der Anschlussdose.
   4. Stellen Sie sicher, dass die Verkabelung allen nationalen und lokalen Standards und ANSI/NFPA 70 entspricht. Sie haben Ihren Deckenventilatorstandort nun erfolgreich vorbereitet. Anweisungen zur Installation Ihres Deckenventilators finden Sie in Ihrem Ventilatorhandbuch und fahren Sie fort mit Abschnitt „Installing the Ceiling Plate“ (Anbringen der Deckenplatte).

Alle Verkabelungen müssen den nationalen und lokalen elektrischen Vorschriften sowie ANSI/NFPA 70 entsprechen. Wenn Sie mit der Verkabelung nicht vertraut sind, beauftragen Sie einen qualifizierten Elektriker.

Installer's Choice und optionales Zubehör

Montage verstehen und Installer's Choice^®

Hunter's patentiertes 3-Positionen-Montagesystem bietet Ihnen maximale Installationsflexibilität und Einfachheit. Sie können Ihren Hunter Ventilator auf eine von drei Arten installieren, abhängig von der Deckenhöhe und Ihrer Präferenz: Low Profile, Standard oder Angled Montage. Die Schritte in diesem Handbuch enthalten Anweisungen für alle drei Installer's Choice Montagemethoden.

Standardmontage hängt mittels einer Verlängerungsstange (Downrod) (im Lieferumfang enthalten) von der Decke.

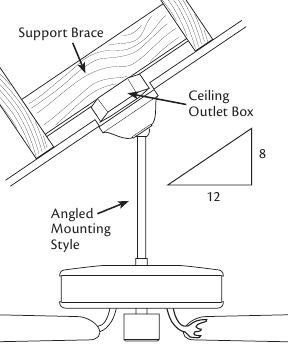

Schrägmontage (empfohlen für gewölbte oder schräge Decken).

Niedrigprofil-Montage (liegt eng an der Decke an, empfohlen für Decken mit einer Höhe von weniger als 8 Fuß).

Um das Risiko von Personenschäden zu verringern, befestigen Sie den Ventilator gemäß dieser Anleitung direkt an der Tragstruktur des Gebäudes und verwenden Sie nur das mitgelieferte Zubehör.

Optionales Zubehör in Betracht ziehen

Ziehen Sie die Verwendung von Hunters optionalem Zubehör in Betracht, einschließlich einer wandmontierten oder fernbedienten Geschwindigkeitsregelung. Befolgen Sie zur Installation und Verwendung des Zubehörs die Anweisungen, die jedem Produkt beiliegen. Für einen leisen und optimalen Betrieb Ihres Hunter Ventilators bei **Standardmontage** verwenden Sie nur Hunter Geschwindigkeitsregler.
Für Decken höher als 8 Fuß können Sie Hunter Verlängerungs-Downrods erwerben. Alle Hunter Ventilatoren verwenden stabile Rohre mit 3/4 Zoll Durchmesser, um Stabilität und einen wackelfreien Betrieb zu gewährleisten.

Vorbereitung

Um einen Deckenventilator zu installieren, stellen Sie sicher, dass Sie Folgendes tun können:

• Den Deckenbalken oder eine andere geeignete Stütze in der Decke lokalisieren.
• Löcher für Holzschrauben bohren und diese installieren.
• Elektrische Kabel identifizieren und anschließen.
• 40 Pfund heben.

Wenn Sie Hilfe bei der Installation des Ventilators benötigen, kann Ihr Hunter Ventilatorhändler Sie an einen lizenzierten Installateur oder Elektriker verweisen.

Werkzeuge zusammenstellen

Sie benötigen die folgenden Werkzeuge für die Installation des Ventilators:

• Elektrische Bohrmaschine mit 9/64 Zoll Bohrer
• Standardschraubendreher (magnetische Spitze empfohlen)
• Kreuzschlitzschraubendreher (magnetische Spitze empfohlen)
• Schraubenschlüssel oder Zange
• Leiter (Höhe abhängig vom Installationsort)

Überprüfen Ihrer Ventilator-Teile

Packen Sie Ihren Ventilator vorsichtig aus, um Schäden an den Ventilator-Teilen zu vermeiden. Beachten Sie die beiliegende Teileanleitung. Überprüfen Sie den Motor oder die Ventilatorflügel auf Transportschäden. Falls Teile fehlen oder beschädigt sind, kontaktieren Sie Ihren Hunter Händler oder rufen Sie die Hunter Technische Supportabteilung unter 888-830-1326 an (In Kanada, rufen Sie 1-866-268-1936 an).

Mehrere Ventilatoren installieren?
Wenn Sie mehr als einen Ventilator installieren, bewahren Sie die Ventilatorflügel und Flügelhalterungen (falls zutreffend) in Sets auf, so wie sie geliefert wurden.

Anbringen der Deckenplatte

Um einen möglichen Stromschlag zu vermeiden, trennen Sie vor der Installation Ihres Ventilators die Stromversorgung, indem Sie die Schutzschalter für die Anschlussdose und den zugehörigen Wandschalter ausschalten. Wenn Sie die Schutzschalter nicht in der Aus-Position arretieren können, befestigen Sie eine auffällige Warneinrichtung, z. B. einen Anhänger, sicher am Verteilerkasten.

2. Anbringen der Deckenplatte

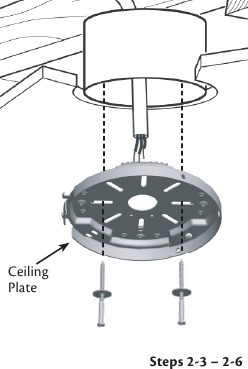

   1. Bohren Sie zwei Vorbohrungen mit einem Durchmesser von 9/64 Zoll in die Holzstützstruktur durch die äußersten Löcher in der Anschlussdose.
      Für schräge Decken: Achten Sie darauf, die Deckenplatte so auszurichten, dass die beiden Laschen zur Deckenmitte zeigen.

   2. Ihr Ventilator wird mit vier vorinstallierten Geräuschisolatoren geliefert. Überprüfen Sie, ob alle vier Isolatoren vorhanden und während des Versands nicht entfernt wurden.

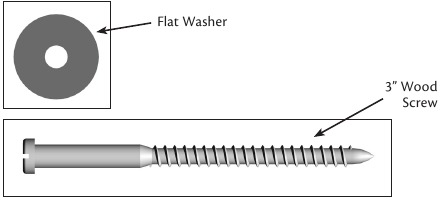

   3. Legen Sie eine flache Unterlegscheibe auf jede der beiden 3 Zoll Holzschrauben.


   4. Führen Sie die Zuleitungen von der Anschlussdose in der Decke durch das Loch in der Mitte der Deckenplatte.
   5. Richten Sie die Langlöcher in der Deckenplatte mit den Vorbohrungen aus, die Sie in die Holzstützstruktur gebohrt haben. Verwenden Sie zur korrekten Ausrichtung direkt gegenüberliegende Langlöcher.
      Hinweis: Die Isolatoren sollten bündig an der Decke anliegen.
   6. Führen Sie die Schrauben durch die Langlöcher in der Deckenplatte in die von Ihnen gebohrten Vorbohrungen.
      Ziehen Sie die Schrauben in die 9/64 Zoll Vorbohrungen fest; verwenden Sie keine Schmiermittel an den Schrauben. Nicht zu fest anziehen.

Zusammenbau und Aufhängen des Ventilators

Der Ventilator kann herunterfallen, wenn er nicht gemäß dieser Installationsanleitung zusammengebaut wird.

3. Zusammenbau und Aufhängen des Ventilators
   1. Entbündeln Sie die Kabel vom Ventilator.

Für Standard- oder Schrägmontage:

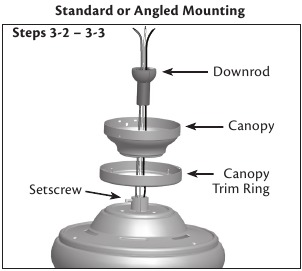

2. Führen Sie die Verlängerungsstange (Downrod) durch die Haube und den Haubenverkleidungsring. Führen Sie die Kabel vom Ventilator durch die Verlängerungsstange (Downrod) auf einer Seite des Stifts in der Kugel.
3. Lösen Sie die Vierkant-Madenschraube am Adapter, um die Rohr- und Kugelbaugruppe zu installieren.

   Hinweis: Wenn die Rohr- und Kugelbaugruppe vollständig installiert ist, sind noch 2-3 Gewindegänge am Rohr sichtbar; dies ist normal. Ziehen Sie die Madenschraube mit einem Schraubenschlüssel oder einer Zange fest an. Fahren Sie mit Schritt 7 fort.

   Der Adapter hat eine spezielle Beschichtung auf den Gewinden. Entfernen Sie diese Beschichtung nicht; die Beschichtung verhindert, dass sich die Verlängerungsstange (Downrod) löst. Nach dem Zusammenbau die Verlängerungsstange (Downrod) nicht entfernen.

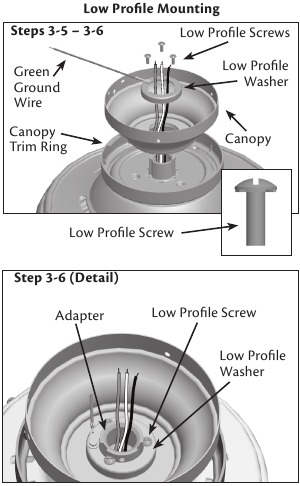

Für Niedrigprofil-Montage:
Hinweis: Bei der Niedrigprofil-Montage wird die Verlängerungsstange (Downrod) durch die Niedrigprofil-Unterlegscheibe ersetzt.

4. Entfernen Sie die Madenschraube vom Adapter.
5. Legen Sie die Niedrigprofil-Unterlegscheibe mit der Lippe nach unten in die Haube.

6. Richten Sie die Löcher in der Unterlegscheibe mit den Löchern im Adapter aus.
   Sicher mit drei Niedrigprofilschrauben montieren.

Aufhängen des Ventilators:
Hinweis: Um den Ventilator aufzuhängen, müssen Sie die Haube in eine fast vertikale Position neigen, sodass die Schlitze der Haube auf den Haken der Deckenplatte sitzen.

7. Heben Sie den Ventilator an und richten Sie die Schlitze in der Haube mit den Haken an der Deckenplatte aus.
8. Legen Sie die Schlitze über die Haken, um den Ventilator aufzuhängen.

Einstellen des Funk-Senders und Empfängers

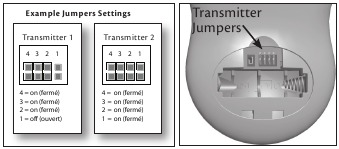

Einstellen der DIP-Schalter und Jumper

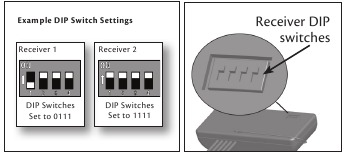

Wenn zwei oder mehr Ventilatoren nahe beieinander platziert sind, möchten Sie möglicherweise, dass der Empfänger/Sender für jeden Ventilator auf einen anderen Code eingestellt wird, damit der Betrieb eines Ventilators den Betrieb der anderen Ventilatoren nicht beeinträchtigt.
Die DIP-Schalter für den Empfänger befinden sich auf der flachen Oberfläche des Empfängers. Die Jumper für den Sender befinden sich im Batteriefach.

4. Einstellen des Funk-Senders und Empfängers
   1.
      Bevor Sie die Jumper-Einstellungen ändern, stellen Sie sicher, dass die Batterie nicht an den Sender angeschlossen ist.
      Ändern Sie die Position der Jumper im Sender und der DIP-Schalter im Empfänger. Stellen Sie sicher, dass die Position des Jumpers im Sender mit der Position der DIP-Schalter im Empfänger übereinstimmt. Wenn sie nicht übereinstimmen, funktioniert der Controller nicht. Anweisungen zum Einstellen der Jumper finden Sie im Kasten unten.

   2. Legen Sie die 12-Volt-Batterie in den Sender ein.

Das Fernbedienungsgerät entspricht Teil 15 der FCC-Vorschriften.
Änderungen oder Modifikationen, die nicht ausdrücklich von Hunter Fan Company genehmigt wurden, könnten Ihre Berechtigung zum Betrieb dieses Geräts aufheben.
Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerät darf keine schädlichen Störungen verursachen.
2. Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

Hinweis: Zur Verwendung mit einem Ventilator, der einen Luftspaltschalter (normaler Ein/Aus-Wandschalter) enthält.

Maximale Lüfterlast beträgt 1 Ampere; maximale Lampe beträgt 300 Watt.

Verkabelung des Ventilators

Alle Verkabelungen müssen den nationalen und lokalen Elektrovorschriften sowie ANSI/NFPA 70 entsprechen. Wenn Sie mit der Verkabelung nicht vertraut sind, ziehen Sie einen qualifizierten Elektriker hinzu.

5. Verkabelung des Ventilators
   1. Stellen Sie sicher, dass der Strom noch ausgeschaltet ist.
   2. Um die Kabel zu verbinden, halten Sie die blanken Metallenden zusammen und platzieren Sie eine Kabelklemme darüber, drehen Sie dann im Uhrzeigersinn, bis sie fest sitzt. Verwenden Sie für alle diese Verbindungen die mitgelieferten Kabelklemmen.

      Stellen Sie sicher, dass nach dem Herstellen der Verbindungen keine blanken Drähte oder Drahtlitzen sichtbar sind.
   3. Verbinden Sie mit einer großen Kabelklemme den Erdungsdraht von der Decke mit dem grünen Erdungsdraht der Deckenplatte und dem grünen Erdungsdraht der Verlängerungsstange.

   4. Verbinden Sie mit den großen Kabelklemmen den weißen Draht und den schwarzen Draht von der Decke wie folgt:

      • Den weißen (gemeinsamen) Stromdraht von der Decke mit dem weißen Draht vom Empfänger (auf rotem Etikett mit „NEUTRAL IN“ gekennzeichnet)
      • Den schwarzen Stromdraht von der Decke mit dem schwarzen Draht vom Empfänger (auf rotem Etikett mit „LIVE IN“ gekennzeichnet)
   5. Verbinden Sie mit den kleinen Kabelklemmen die Kabel des Ventilators wie folgt:

      • Den schwarzen Draht mit weißem Streifen vom Ventilator mit dem roten Draht vom Empfänger (auf weißem Etikett mit „LIGHT OUT“ gekennzeichnet)
      • Den schwarzen Draht vom Ventilator mit dem schwarzen Draht vom Empfänger (auf weißem Etikett mit „FAN OUT“ gekennzeichnet)
      • Den weißen Draht vom Ventilator mit dem weißen Draht vom Empfänger (auf weißem Etikett mit „COMMON OUT“ gekennzeichnet)
   6. Überprüfen Sie jede Verbindung, um sicherzustellen, dass keine blanken Drähte oder Drahtlitzen sichtbar sind. Schieben Sie alle Drähte und Kabelklemmen, mit Ausnahme des weißen Antennendrahts vom Empfänger, durch die Deckenplatte zurück in die Anschlussdose.
   7. Positionieren Sie den Empfänger in der Deckenrosette so, dass die Antenne nahe am Rand der Deckenplatte liegt, um einen klaren Empfang zu gewährleisten.

Anbringen der Deckenrosette und des Deckenrosetten-Zierrings

Das Nichtbeachten der folgenden Schritte könnte dazu führen, dass der Ventilator herunterfällt.
Hinweis: Es wird empfohlen, für die folgenden Schritte einen Schraubendreher mit Magnetspitze zu verwenden.

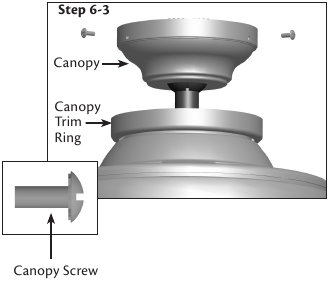

6. Anbringen der Deckenrosette und des Deckenrosetten-Zierrings
   1. Drehen Sie die Aufhängekugel so, dass die Lasche in der Deckenrosette sicher in der Nut der Aufhängekugel sitzt.
      Hinweis: Ihr Ventilator kann mehrere Laschen und Nuten haben, die ausgerichtet werden müssen.

   2. Schwenken Sie den Ventilator nach oben, um die Schraubenlöcher der Deckenrosette mit den Befestigungslöchern der Deckenplatte auszurichten.

      Die Schlitze in der Deckenrosette müssen während des Schwenkens der Deckenrosette zur Ausrichtung in Position bleiben.

   3. Halten Sie die Deckenrosette mit ausgerichteten Schraubenlöchern hoch und drehen Sie zwei Rosettenschrauben teilweise in die Löcher gegenüber den Laschen der Deckenplatte ein.

   4. Drehen Sie eine Rosettenschraube teilweise in das Loch zwischen den beiden Laschen der Deckenplatte ein. Wenn alle Löcher richtig ausgerichtet sind, ziehen Sie alle drei Rosettenschrauben fest an.
   5. Stellen Sie sicher, dass die Laschen der Deckenrosette noch in den Nuten der Aufhängekugel sitzen.
   6. Richten Sie die Laschen des Zierrings gegenüber den Nuten der Aufhängekugel aus. Drücken Sie den Deckenrosetten-Zierring mit beiden Händen bis zur Oberseite der Deckenrosette hoch. Der Deckenrosetten-Zierring rastet ein und verriegelt sich.
      Hinweis: Sollten Sie den Zierring entfernen müssen, drücken Sie fest auf gegenüberliegende Seiten des Zierrings, direkt über der Nut der Aufhängekugel. Die Laschen biegen sich heraus und geben den Deckenrosetten-Zierring frei.

Montage der Flügel

Hunter Ventilatoren verwenden verschiedene Arten von Ventilatorflügeleisen (Halterungen, die den Flügel am Ventilator befestigen).

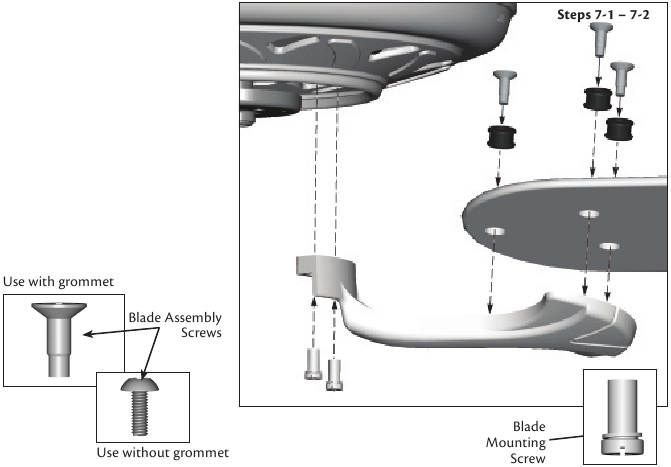

7. Montage der Flügel
   1. Ihr Ventilator kann Flügelösen enthalten. Wenn Ihr Ventilator Ösen hat, stecken Sie diese von Hand in die Löcher der Flügel.


   2. Befestigen Sie jeden Flügel mit drei Flügelmontageschrauben an einem Flügeleisen. Wenn Sie Ösen verwendet haben, können die Flügel nach dem Anziehen der Schrauben leicht locker erscheinen. Das ist normal.
   3. Entfernen Sie die Flügelmontageschrauben und die Gummischutzpuffer vom Motor.
      Hinweis: Einige Flügelmontageschrauben sind im Motor installiert, um Transportsicherungen zu befestigen.
   4. Stecken Sie für jeden Flügel eine Flügelmontageschraube durch das Flügeleisen und befestigen Sie sie locker am Ventilator. Stecken Sie die zweite Flügelmontageschraube ein und ziehen Sie dann beide Befestigungsschrauben fest an.

Hinweis: Die Flügel dieses Ventilators sind mit Hunter's Dust Armor-Schutz behandelt, wodurch die Flügel weniger Staub und Schmutz anziehen. Verwenden Sie ein trockenes oder leicht feuchtes, fusselfreies Tuch zur Reinigung der Flügel. Verwenden Sie keine Möbelpolitur oder andere Reiniger, die Rückstände hinterlassen, da diese den schützenden Dust Armor auf den Flügeln beschädigen.

Vervollständigung Ihrer Installation mit einer Schalenleuchte

Ihr Hunter Ventilator wird mit einer integrierten Leuchtenbaugruppe geliefert.

Verwenden Sie nur die mit diesem Ventilatormodell gelieferte Leuchte.

8. Vervollständigung Ihrer Installation mit einer Schalenleuchte

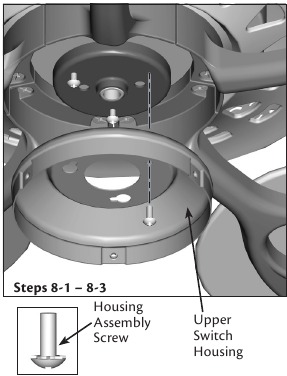

   1. Um das obere Schaltergehäuse anzubringen, drehen Sie zwei Gehäusemontageschrauben teilweise in die Montageplatte des Schaltergehäuses ein.

   2. Führen Sie den oberen Steckverbinder durch die mittlere Öffnung des Gehäuses.
   3. Richten Sie die Schlüssellochschlitze im Gehäuse mit den Gehäusemontageschrauben aus.

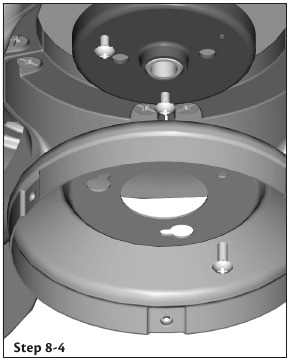

   4. Drehen Sie das Gehäuse gegen den Uhrzeigersinn, bis die Gehäusemontageschrauben fest im schmalen Ende der Schlüssellochschlitze sitzen. Installieren Sie die restliche Schraube in das Gehäuse. Ziehen Sie alle drei Schrauben fest an.

      Stellen Sie sicher, dass das obere Schaltergehäuse sicher an der Montageplatte des Schaltergehäuses befestigt ist. Ein unsachgemäßes Anbringen und Festziehen aller drei Montageschrauben könnte dazu führen, dass das Schaltergehäuse und die Leuchte herunterfallen.

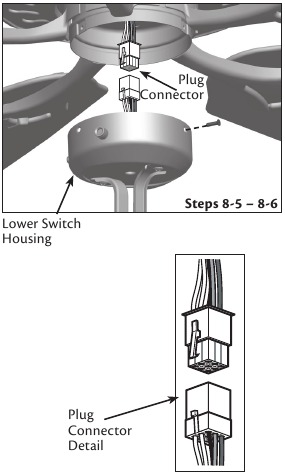

   5. Um das untere Schaltergehäuse anzubringen, verbinden Sie den oberen Steckverbinder vom Motor mit dem unteren Steckverbinder in der unteren Schaltergehäusebaugruppe.
      Hinweis: Beide Steckverbinder sind polarisiert und passen nur auf eine Weise zusammen. Stellen Sie sicher, dass die Steckverbinder vor dem Anschließen richtig ausgerichtet sind. Eine falsche Verbindung könnte zu Fehlfunktionen und Schäden am Produkt führen.

   6. Platzieren Sie die untere Schaltergehäusebaugruppe über dem oberen Schaltergehäuse. Richten Sie die seitlichen Schraubenlöcher in den oberen und unteren Schaltergehäusen aus. Befestigen Sie das untere Schaltergehäuse mit drei Gehäusemontageschrauben am oberen Schaltergehäuse.

      Hinweis: In Übereinstimmung mit den US-Bundesenergievorschriften enthält dieser Deckenventilator eine Vorrichtung, die seine Lichtleistung begrenzt. Das Überschreiten der auf dem MAX-Wattage-Aufkleber an den Lampenfassungen markierten Wattzahlbegrenzung kann zu Brandgefahr oder Fehlfunktionen führen. Wenn die Lichter nicht richtig zu funktionieren scheinen, siehe den Abschnitt zur Fehlerbehebung.

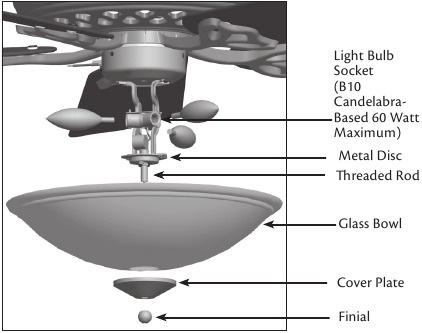

Anbringen der Glasschale

7. Installieren Sie zuerst B10-Kerzenbirnen (maximal 60 Watt) in die Fassungen.
8. Legen Sie die Abdeckplatte gegen die Glasschale. Richten Sie die Löcher in der Abdeckplatte und der Glasschale aus.
9. Schrauben Sie den Abschlussknopf auf das Gewindeende der Stange, bis er fest sitzt.

Bedienung der Fernbedienung und Montage der Halterung

9. Bedienung der Fernbedienung und Montage der Halterung
   1. Die Fernbedienung verfügt über individuelle Tasten zum Einstellen der Lüftergeschwindigkeit und des Lichts. Beachten Sie die Abbildung rechts.
      Hinweis: Für den besten Betrieb starten Sie den Ventilator, indem Sie „high“ drücken, und wählen Sie dann Ihre gewünschte Geschwindigkeit.
   2. Die Lichttaste schaltet das Licht ein. Drücken Sie die Lichttaste erneut, um das Licht auszuschalten.
   3. Ersetzen Sie die Batterie bei Bedarf durch eine 12-Volt-Alkalibatterie.

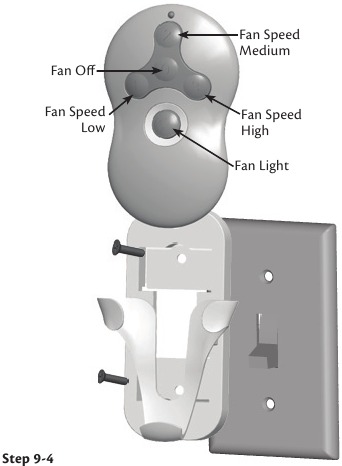

   4. Sie können die Fernbedienungshalterung mit den bereits in der Schalterplatte vorhandenen Schrauben an jeder Kippschalterplatte befestigen. Oder Sie können die Fernbedienungshalterung einfach an der Wand montieren.


Bedienung und Reinigung Ihres Deckenventilators

10. Bedienung und Reinigung Ihres Deckenventilators
    1. Schalten Sie die Stromversorgung für den Ventilator ein.
    2. Deckenventilatoren funktionieren am besten, indem sie bei warmem Wetter Luft nach unten blasen (Flügeldrehung gegen den Uhrzeigersinn), um den Raum mit einer direkten Brise zu kühlen. Im Winter wird durch das Ansaugen der Luft nach oben (Flügeldrehung im Uhrzeigersinn) die an der Decke eingeschlossene wärmere Luft im Raum verteilt, ohne Zugluft zu verursachen.

    3. Verwenden Sie zur Reinigung der Oberflächen eine weiche Bürste oder ein fusselfreies Tuch, um Kratzer zu vermeiden. Eine Staubsaugerbürstendüse kann stärkeren Staub entfernen. Entfernen Sie Oberflächenflecken oder angesammelten Schmutz und Staub mit einem milden Reinigungsmittel und einem leicht feuchten Tuch. Sie können ein künstlerisches Mittel verwenden, aber niemals scheuernde Reinigungsmittel, da diese die Oberfläche beschädigen.
    4. Die Flügel dieses Ventilators sind mit Hunter's Dust Armor-Schutz behandelt, wodurch die Flügel weniger Staub und Schmutz anziehen. Verwenden Sie ein trockenes oder leicht feuchtes, fusselfreies Tuch zur Reinigung der Flügel. Verwenden Sie keine Möbelpolitur oder andere Reiniger, die Rückstände hinterlassen, da diese den schützenden Dust Armor auf den Flügeln beschädigen.

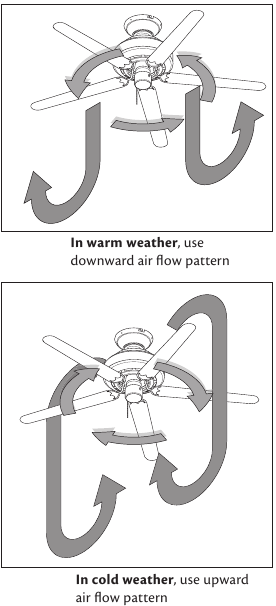

So ändern Sie die Luftstromrichtung
Schalten Sie den Ventilator aus und lassen Sie ihn vollständig zum Stillstand kommen. Schieben Sie den Umkehrschalter am Ventilator in die entgegengesetzte Position. Starten Sie den Ventilator neu.

Fehlerbehebung

Nichts passiert; Ventilator bewegt sich nicht

1. Strom einschalten, Sicherung ersetzen oder Schutzschalter zurücksetzen.
2. Baldachin lösen, alle Verbindungen gemäß dem Abschnitt zur Verkabelung des Ventilators überprüfen.
3. Steckverbindung im Schaltergehäuse prüfen.
4. Motorumkehrschalter fest nach links oder rechts drücken, um sicherzustellen, dass der Schalter eingerastet ist.
5. Transportschutz entfernen.

Geräuschvoller Betrieb

1. Schrauben der Flügelbaugruppe und Schrauben der Flügelarmatur festziehen, bis sie festsitzen.
2. Überprüfen, ob der Flügel gerissen ist. Falls ja, alle Flügel ersetzen.

Übermäßiges Wackeln

1. Wenn Ihr Ventilator im Betrieb wackelt, verwenden Sie das beiliegende Auswucht-Kit und die Anweisungen, um den Ventilator auszuwuchten.
2. Alle Schrauben der Flügelarmatur festziehen.

Lichter gehen plötzlich aus, aber Ventilator läuft weiter

1. Stellen Sie sicher, dass die Wattzahl und der Typ der installierten Glühbirnen den Spezifikationen auf dem MAX-Wattage-Aufkleber am Lampenfassung entsprechen.
2. Schalten Sie den Ventilator am Wandschalter aus. Warten Sie 5 Minuten, dann schalten Sie den Ventilator wieder ein.

• DIESES GESAMTE HANDBUCH VOR BEGINN DER INSTALLATION SORGFÄLTIG LESEN. DIESE ANLEITUNG AUFBEWAHREN.
• Nur Hunter-Ersatzteile verwenden.
• Um das Risiko von Personenschäden zu verringern, befestigen Sie den Ventilator gemäß diesen Anweisungen direkt an der Tragkonstruktion des Gebäudes und verwenden Sie nur das mitgelieferte Befestigungsmaterial.
• Um einen möglichen Stromschlag zu vermeiden, trennen Sie vor der Installation Ihres Ventilators die Stromversorgung, indem Sie die Sicherungsautomaten für die Steckdose und den zugehörigen Wandschalter ausschalten. Wenn Sie die Sicherungsautomaten nicht in der Aus-Position arretieren können, befestigen Sie sicher eine auffällige Warnvorrichtung, z. B. einen Anhänger, am Servicepanel.
• Alle Verkabelungen müssen den nationalen und lokalen Elektrovorschriften sowie ANSI/NFPA 70 entsprechen. Wenn Sie mit der Verkabelung nicht vertraut sind, ziehen Sie einen qualifizierten Elektriker hinzu.
• Um das Risiko von Personenschäden zu verringern, biegen Sie das Flügelbefestigungssystem nicht beim Installieren, Auswuchten oder Reinigen des Ventilators. Führen Sie niemals Fremdkörper zwischen rotierende Ventilatorflügel ein.
• Um das Risiko von Brand, Stromschlag oder Motorschäden zu verringern, verwenden Sie keine Halbleiter-Drehzahlregelung mit diesem Ventilator. Verwenden Sie nur Hunter-Drehzahlregelungen.
• Dieses Produkt entspricht UL STD 507 und ist nach STD C22.2 Nr. 113 zertifiziert.
• Waschen Sie sich die Hände, nachdem die Installation Ihres Ventilators abgeschlossen ist.

Wenn Sie Ersatzteile oder Service benötigen, rufen Sie bitte 888-830-1326 an (in Kanada: 866-268-1936) oder besuchen Sie unsere Website unter http://www.HunterFan.com.
Hunter Fan Company
7130 Goodlett Farms Parkway #400
Memphis, Tennessee 38016

Referenzen

• Hunter Fan Company - Online Ceiling Fan Store

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Hunter 3 Handbuch herunterladen

Verfügbare Sprachen
