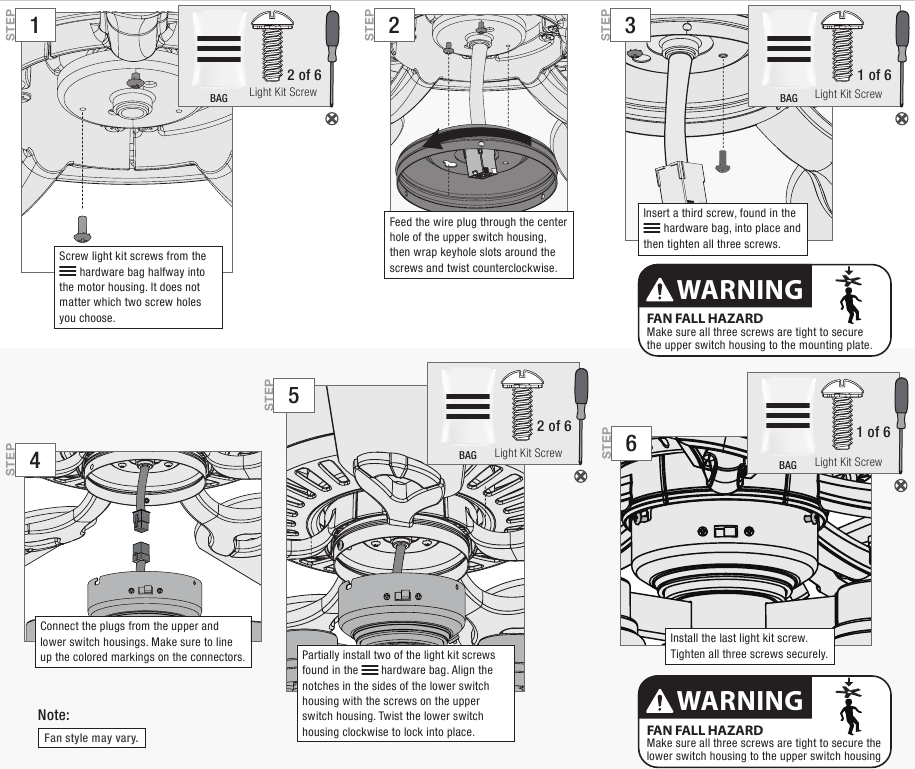

12 Zusammenbau der Leuchte
13 Montage der Glühbirnen und des Glases

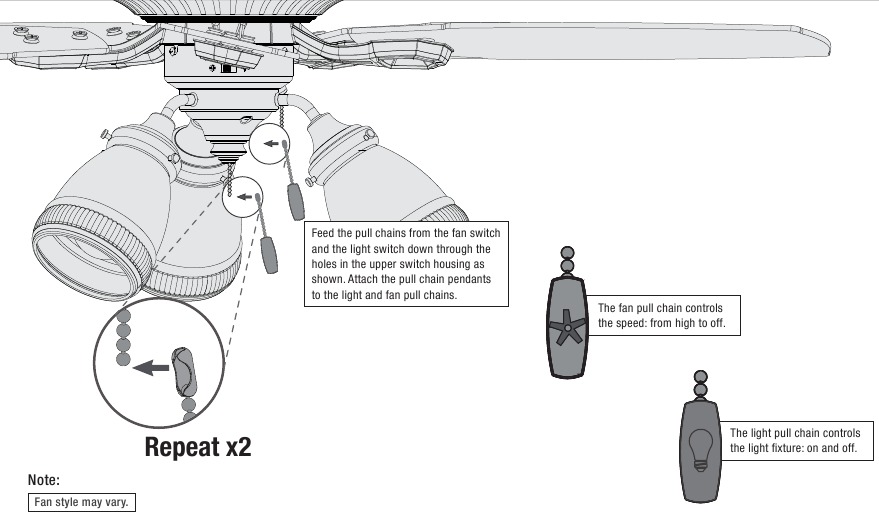

14 Montage der Zugketten
15 Ventilator umkehren
16 Fehlerbehebung
17 Verlängerungsstange
18 Anleitung herunterladen
19 In anderen Sprachen

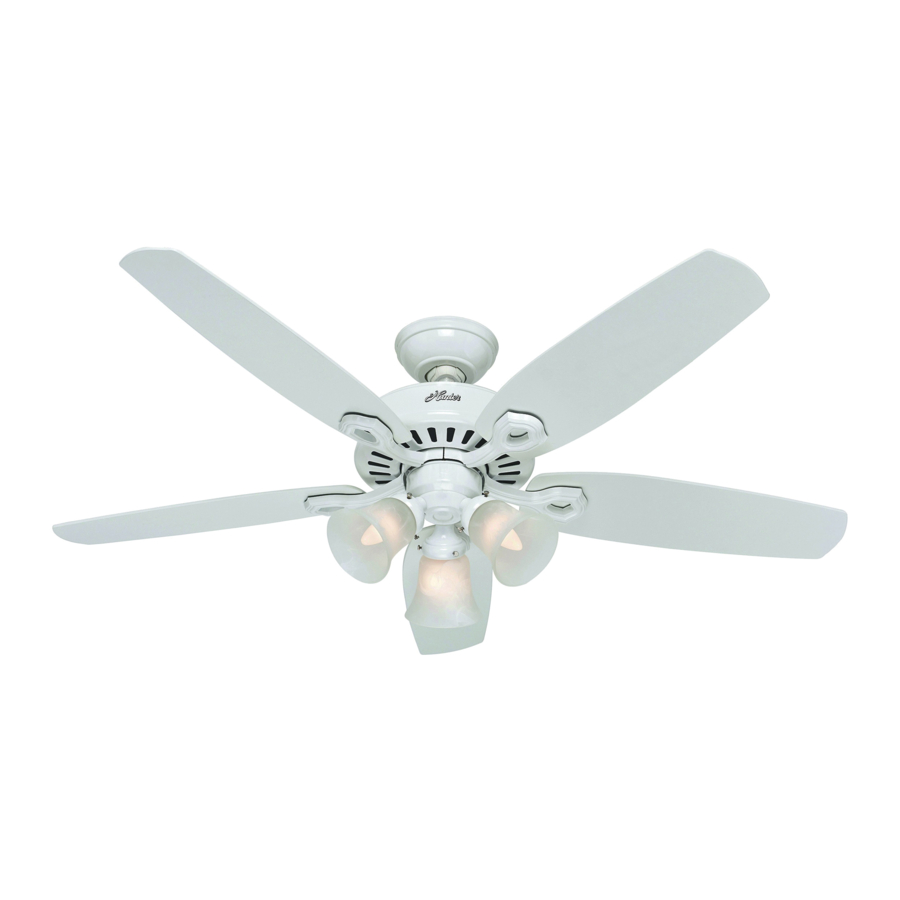

Einleitung

Modell:
53236 Snow White
53237 Brushed Nickel
53238 New Bronze
51110 Matte Silver
51111 Brushed Nickel
Ventilatorgewicht ±2 lbs: 19,0 lbs (8,6 kg)

Herzlichen Glückwunsch zum Kauf Ihres neuen Hunter^® Deckenventilators!

Der von Ihnen gekaufte Deckenventilator wird Ihnen viele Jahre lang Komfort und Leistung in Ihrem Zuhause oder Büro bieten. Dieses Handbuch enthält vollständige Anweisungen zur Installation und zum Betrieb Ihres Ventilators. Wir sind stolz auf unsere Arbeit und wissen die Gelegenheit zu schätzen, Ihnen den weltweit besten Deckenventilator liefern zu dürfen.

Wir sind hier, um Ihnen zu helfen!
Dieses Handbuch soll die Installation so einfach wie möglich gestalten. Halten Sie beim Durcharbeiten dieses Handbuchs Ihr Smartphone oder Tablet bereit. Wir haben Videolinks hinzugefügt, um Sie durch die technisch anspruchsvolleren Abschnitte zu führen. Wenn Sie mit der Verkabelung nicht vertraut sind oder sich dabei unwohl fühlen, wenden Sie sich an einen qualifizierten Elektriker.

Warnung LESEN und BEWAHREN Sie diese Anweisungen auf

w.1 - Um das Risiko von Brand, elektrischem Schlag oder Personenschäden zu reduzieren, montieren Sie den Ventilator direkt an der Gebäudestruktur und/oder einer Abzweigdose, die für eine Ventilatorhalterung von 70 lbs (31,8 kg) zugelassen ist, und verwenden Sie die mit der Abzweigdose gelieferten Befestigungsschrauben.

w.2 - Um einen möglichen elektrischen Schlag zu vermeiden, trennen Sie vor der Installation oder Wartung Ihres Ventilators die Stromzufuhr, indem Sie die Schutzschalter für die Abzweigdose und den zugehörigen Wandschalter ausschalten. Wenn Sie die Schutzschalter nicht in der Aus-Position verriegeln können, befestigen Sie ein deutlich sichtbares Warnschild, z. B. einen Anhänger, am Servicepanel.

w.3 – Um das Risiko eines elektrischen Schlags zu reduzieren, muss dieser Ventilator mit einem isolierenden Wandregler/-schalter installiert werden.

w.4 - Um das Risiko von Personenschäden zu reduzieren, biegen Sie die Flügelhalterungen nicht, wenn Sie die Flügelhalterungen installieren, die Flügel auswuchten oder den Ventilator reinigen. Führen Sie keine Fremdkörper zwischen die rotierenden Ventilatorflügel ein.

c.1 - Die gesamte Verkabelung muss den nationalen und lokalen Elektrovorschriften ANSI/NFPA 70 entsprechen. Wenn Sie mit der Verkabelung nicht vertraut sind, wenden Sie sich an einen qualifizierten Elektriker.

c.2 - Verwenden Sie nur Hunter-Ersatzteile.

Das ist im Lieferumfang enthalten

Wir empfehlen Ihnen, alles aus der Verpackung zu nehmen und auszulegen. Die abgebildeten Komponenten sind unten mit den Hardwareteilen gruppiert, die Sie für diese Teile benötigen. Die unten abgebildeten Schrauben sind maßstabsgetreu gezeichnet, um die Identifizierung des für die Installation jeder Komponente benötigten Hardwareteils zu erleichtern.

Hunter Profi-Tipp:

Entsorgen Sie die Hardwarebeutel nicht und mischen Sie keine Teile aus verschiedenen Beuteln. Beachten Sie das auf jedem Hardwarebeutel aufgedruckte Symbol. Die Symbole können verwendet werden, um die geeignete Hardware für jeden Schritt zu identifizieren.

Den richtigen Installationsort wählen

Sie haben diesen Ventilator wahrscheinlich mit einem bestimmten Standort im Sinn gekauft. Lassen Sie uns unten überprüfen, ob er gut passt.

Raumabmessungen überprüfen:

Abzweigdose überprüfen:

Überprüfung des Deckenwinkels

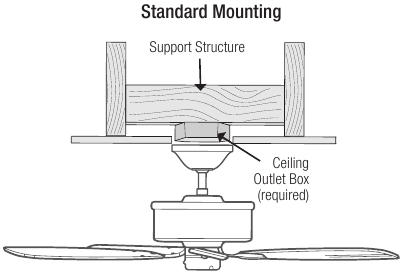

Wenn Sie eine flache Decke haben:
Hängen Sie Ihren Ventilator an einer Standard-Verlängerungsstange auf. Einige Ventilatoren werden mit einer kürzeren Verlängerungsstange für eine flache Installation geliefert.

Wenn Sie eine schräge oder gewölbte Decke haben:

Sie benötigen eine längere Verlängerungsstange.
Wenn Ihr Deckenwinkel größer als 34° ist, benötigen Sie auch ein Schrägmontage-Kit.

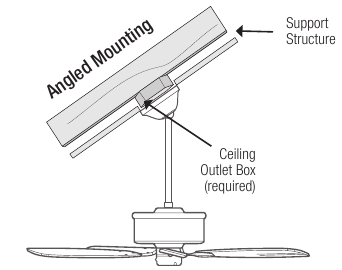

Schräge Montage

Weitere Informationen zur Schrägen Montage:
Für optimale Leistung und Optik sollte bei der Installation Ihres Hunter-Deckenventilators an hohen oder schrägen Decken eine längere Verlängerungsstange verwendet werden. Wenn Ihre Decke um mehr als 34° geneigt ist, benötigen Sie auch ein Schrägmontage-Kit.

Hunter Profi-Tipp:
Feststellen, ob Sie ein Schrägmontage-Kit benötigen:
Falten Sie an der gepunkteten Linie. Legen Sie die Kante an die Wand. Schieben Sie sie zur Decke. Wenn die Führung die Wand, aber nicht die Decke berührt, benötigen Sie ein Schrägmontage-Kit.

Montage der Deckenhalterung

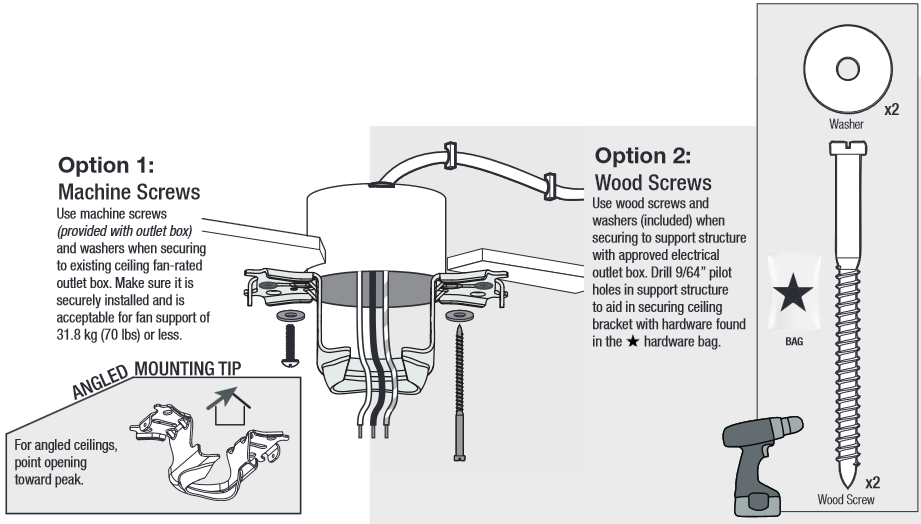

Sie haben zwei Installationsmöglichkeiten. Wählen Sie diejenige, die am besten zu Ihrem Standort passt. Entfernen Sie vor der Installation jede vorhandene Halterung. Verwenden Sie nur die mit Ihrem Ventilator gelieferte Hunter-Deckenhalterung.

Hunter Profi-Tipp:
Die Maschinenschrauben sind diejenigen, die mit Ihrer Abzweigdose geliefert wurden.

Machen Sie das zuerst!

Um einen möglichen elektrischen Schlag zu vermeiden, trennen Sie vor der Installation Ihres Ventilators die Stromzufuhr, indem Sie die Schutzschalter für die Abzweigdose, die mit dem Wandschalter verbunden ist, ausschalten.

Montage der Verlängerungsstange

Befolgen Sie die Anweisungen, wenn Sie die vormontierte Verlängerungsstange verwenden, die in Ihrer Verpackung enthalten war. Müssen Sie eine längere oder kürzere Verlängerungsstange installieren? Sehen Sie sich die Anleitung am Ende dieses Handbuchs an.

GEFAHR DURCH HERABFALLENDEN VENTILATOR
Um SCHWERE VERLETZUNGEN oder TOD zu vermeiden:

ZIEHEN Sie die Madenschraube IMMER mit einer Zange fest.
ZIEHEN Sie die Madenschraube NICHT von Hand fest.
PRÜFEN Sie die Madenschraube jedes Mal mit einer Zange auf festen Sitz, wenn Sie die Ventilatorrichtung ändern.

Aufhängen des Ventilators

Verkabelung des Ventilators

Wir wissen, dass Verkabelung schwierig ist. Machen wir es einfacher.

Befolgen Sie diese Schritte, um Ihren Ventilator schnell und sicher zu verkabeln. Befolgen Sie den untenstehenden Weg, der am besten zu Ihrer Wandschalterkonfiguration passt. Wenn Sie mit der Verkabelung nicht vertraut sind oder sich dabei unwohl fühlen, wenden Sie sich bitte an einen qualifizierten Elektriker.

Hunter Profi-Tipp:
So schließen Sie die Kabel an: Schieben Sie die blanken Metallenden der Kabel zusammen und schieben Sie eine Kabelmutter darüber. Drehen Sie dann die Kabelmutter im Uhrzeigersinn fest. Ziehen Sie vorsichtig daran, um sicherzustellen, dass keines der Kabel locker ist.

Sie werden Folgendes benötigen:
4 Kabelmuttern (diese befinden sich im Beutel)

Haben Sie einen Einzelschalter?

Befolgen Sie diese Schritte:

Der Deckenventilator muss geerdet sein. Wenn das Erdungskabel für den Installationsort nicht vorhanden ist, STOPPEN Sie die Installation sofort und konsultieren Sie einen qualifizierten Elektriker.

Die gesamte Verkabelung muss den nationalen und lokalen Elektrovorschriften ANSI/NFPA 70 entsprechen. Wenn Sie mit der Verkabelung nicht vertraut sind oder Zweifel haben, konsultieren Sie einen qualifizierten Elektriker.

Hunter Profi-Tipp:
Haben Sie zusätzliche Verkabelung?
Drehen Sie die Kabel nach oben und schieben Sie sie vorsichtig durch die Aufhängehalterung zurück in die Abzweigdose. Spreizen Sie die Kabel, wobei die geerdeten Kabel auf einer Seite der Abzweigdose und die ungeerdeten Kabel auf der anderen Seite der Abzweigdose liegen. Stellen Sie sicher, dass die Kabel noch an den Kabelmuttern befestigt sind.

Haben Sie Doppelschalter?

Befolgen Sie diese Schritte:

Montage der Baldachin

Montage der Flügel

Zusammenbau der Leuchte

Montage der Glühbirnen und des Glases

Montage der Zugketten

Ventilator umkehren

Fehlerbehebung

Ventilator funktioniert nicht

Stellen Sie sicher, dass der Netzschalter eingeschaltet ist.
Ziehen Sie an der Zugkette, um sicherzustellen, dass sie eingeschaltet ist.
Drücken Sie den Motorumschalter fest nach links oder rechts, um sicherzustellen, dass er eingerastet ist.
Überprüfen Sie den Schutzschalter, um sicherzustellen, dass der Strom eingeschaltet ist.
Stellen Sie sicher, dass sich die Flügel frei drehen.
Schalten Sie den Strom am Schutzschalter aus, lösen Sie dann die Baldachin und überprüfen Sie alle Verbindungen gemäß dem Schaltplan.
Überprüfen Sie die Steckerverbindung im Schaltergehäuse.

Übermäßiges Wackeln

Stellen Sie sicher, dass die Flügel richtig an den Flügelhalterungen montiert sind.
Schalten Sie den Strom aus, stützen Sie den Ventilator vorsichtig ab und überprüfen Sie, ob die Aufhängekugel richtig sitzt.
Verwenden Sie das mitgelieferte Auswuchtkit und die Anweisungen, um den Ventilator auszuwuchten.

Geräuschvoller Betrieb

Stellen Sie sicher, dass die Flügel richtig installiert sind.
Überprüfen Sie, ob Flügel Risse aufweisen. Ersetzen Sie in diesem Fall alle Flügel.

Hunter Profi-Tipp:
Reinigung des Ventilators
Verwenden Sie weiche Bürsten oder Tücher, um Kratzer zu vermeiden. Reinigungsprodukte können die Oberflächen beschädigen.

Verlängerungsstange

Wenn Sie eine andere Verlängerungsstangenlänge benötigen, befolgen Sie diese Schritte:

GEFAHR DURCH HERABFALLENDEN VENTILATOR
Um SCHWERE VERLETZUNGEN oder TOD zu vermeiden:

Befolgen Sie die Anweisungen zur Montage der Verlängerungsstange IMMER genau.
ÜBERPRÜFEN Sie, ob die Verlängerungsstange korrekt montiert ist, indem Sie fest an der Aufhängekugel ziehen.

Entdecken Sie weitere Produkte für Heizung und Kühlung für Ihr Zuhause auf unserer Website.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Hunter Builder Plus 53236 Handbuch herunterladen
