Einleitung

Diese Anleitung ist für Benutzer, deren Steckdosen näher an der rechten Seite des Schreibtischs liegen und die die **integrierte Stromversorgungssäule (IPSC) vom linken auf das rechte Bein tauschen** möchten. Dies ermöglicht eine ordentlichere Verkabelung und verhindert, dass das Netzkabel unter Ihrem Schreibtisch hängt. Bitte beachten Sie, dass die Schaltsteckdose nach vorne zeigen wird, wenn sie auf der rechten Seite installiert ist.

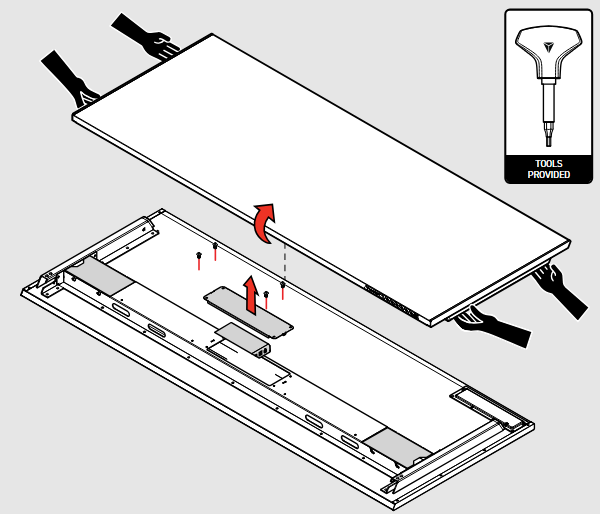

Vorbereitung für die Montage

Heben Sie mit mindestens zwei Personen die Metal Desk Top an und legen Sie sie verkehrt herum auf eine staubfreie Fläche, um die Oberfläche der Metal Desk Top zu schützen. Entfernen Sie die Service Hatch mit dem Screwdriver Handle und dem kleinen Ende des mitgelieferten Double-End Bit.

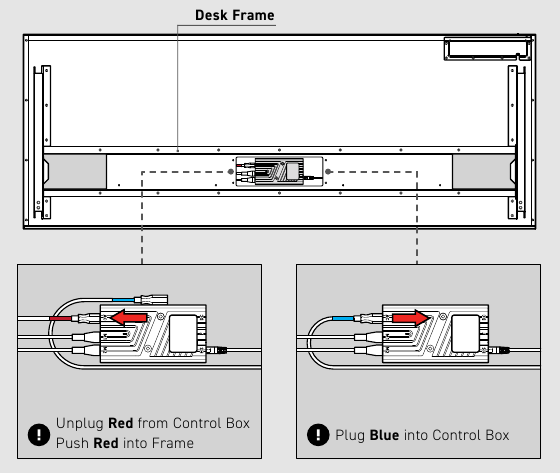

Vorbereitung für den Tausch der Stromversorgungssäule

Entfernen Sie den Red Cable Connector von der Control Box und drücken Sie ihn wie im Diagramm gezeigt in den Desk Frame. Stecken Sie den Blue Cable Connector wie im Diagramm gezeigt in die Control Box.

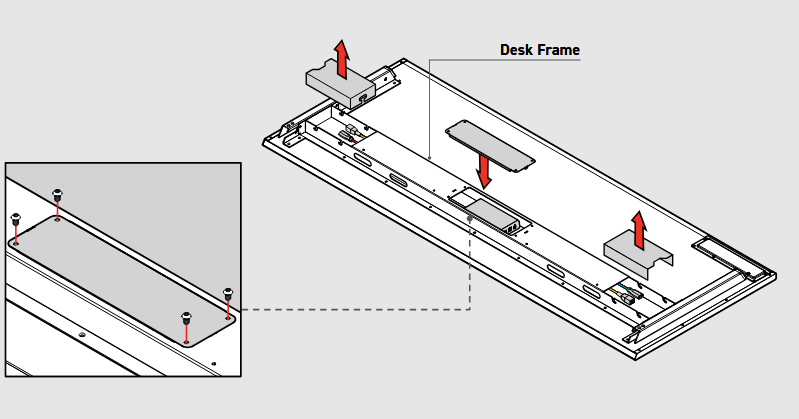

Vorbereitung für den Tausch der Stromversorgungssäule

Installieren Sie die Service Hatch wieder auf dem Desk Frame unter Verwendung des Screwdriver Handle und des kleinen Endes des mitgelieferten Double-End Bit. Entfernen Sie die Kartonabdeckungen.

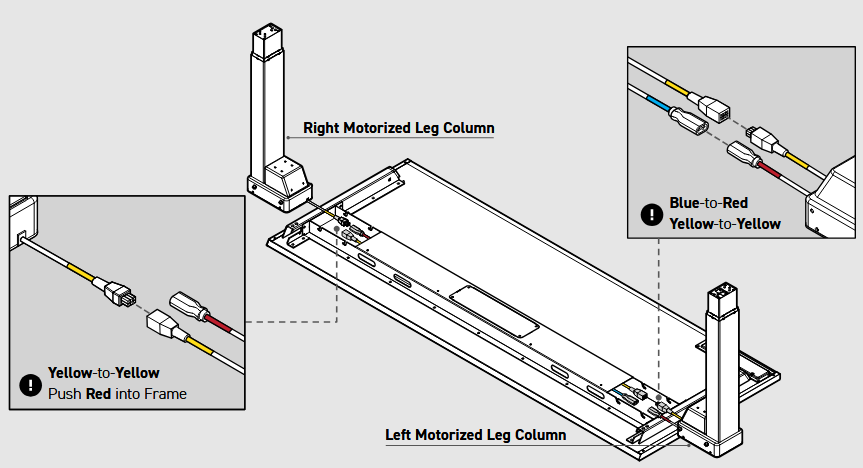

Tauschen der motorisierten Bein-Säulen

Tauschen Sie die Motorized Leg Columns auf die gegenüberliegenden Seiten. Stecken Sie die Kabel an den Motorized Leg Columns in die entsprechenden Kabel, die im Diagramm gezeigt sind, um sie mit der Control Box zu verbinden.

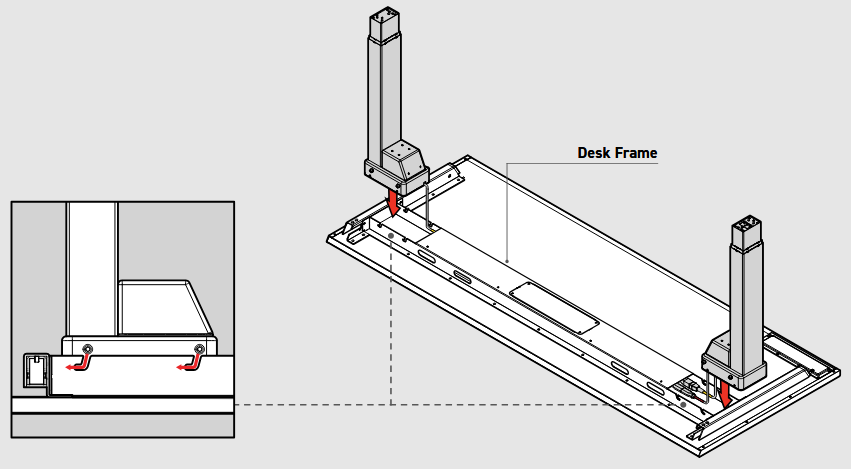

Montieren der motorisierten Bein-Säulen

Drücken Sie die Kabel in den Desk Frame. Schieben Sie die Motorized Leg Columns wie unten gezeigt in den Desk Frame ein. Stellen Sie sicher, dass die Motorized Leg Columns vollständig eingerastet sind, und schrauben Sie die Befestigungen ein.

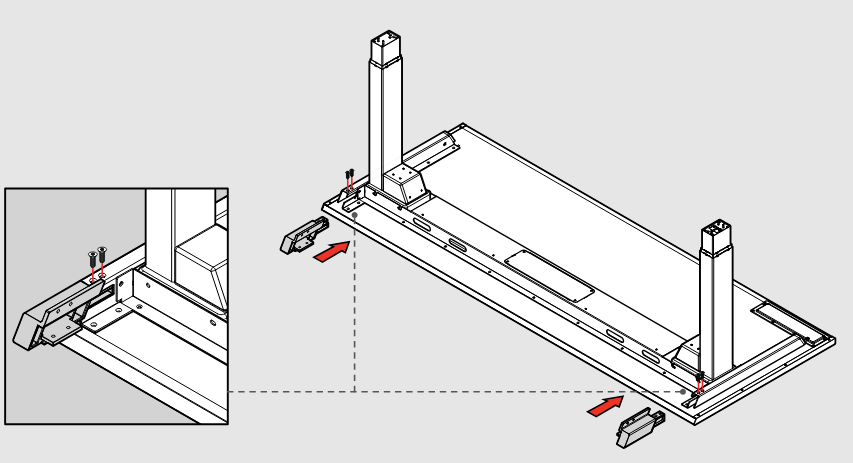

Montieren der Montageblöcke für die Kabelwanne

Schieben Sie die Mounting Blocks in den Side Frame und schrauben Sie die Befestigungen ein.

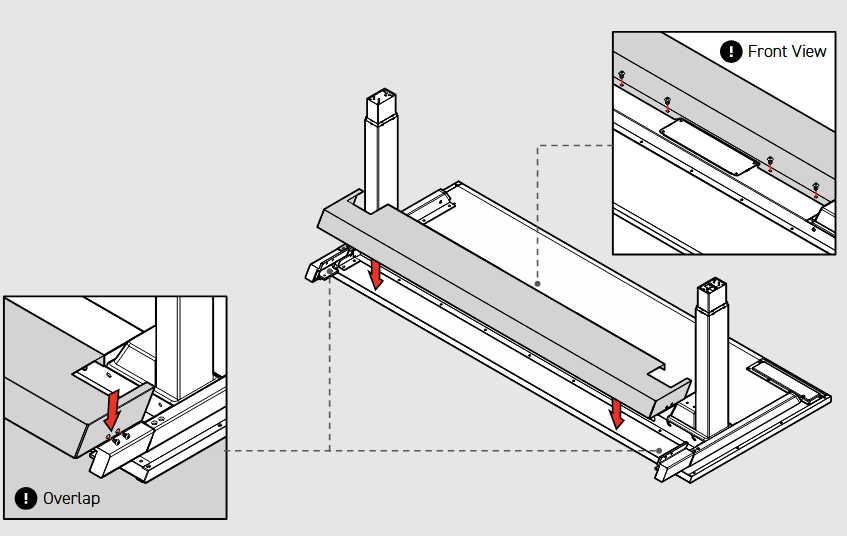

Montieren der Kabelwanne

Legen Sie die Cable Tray über die Mounting Blocks. Richten Sie die Schraubenlöcher der Cable Tray an den Löchern des Desk Frame aus und schrauben Sie die Befestigungen ein. Befestigen Sie die Schrauben auf beiden Seiten der Cable Tray.

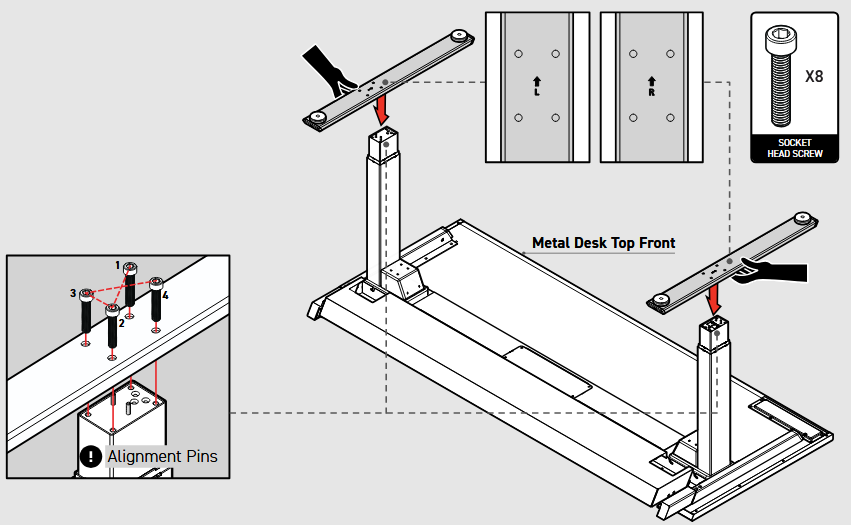

Montieren der Tischfüße

Platzieren Sie die linken und rechten **Tisch**füße mithilfe der Ausrichtungsstifte auf den Motorized Leg Columns. Stellen Sie sicher, dass das lange Ende der Füße, wie durch die Pfeile angezeigt, zur Vorderseite des Schreibtischs zeigt. Halten Sie die **Tisch**füße fest, während Sie die Befestigungen einschrauben.

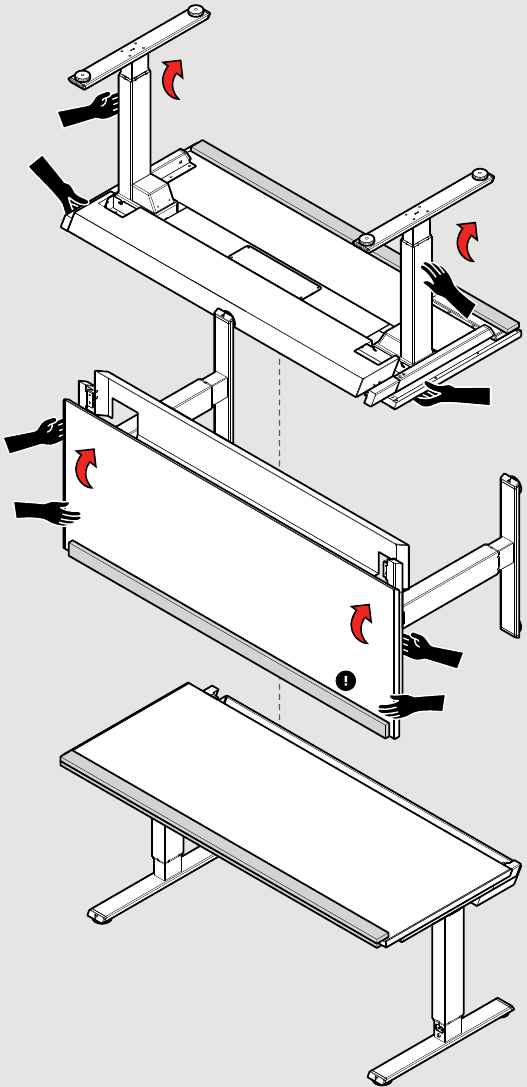

Den Schreibtisch aufrecht stellen

Verwenden Sie den Secretlab MAGNUS Pro nicht, bevor alle Schritte und die Kalibrierung abgeschlossen sind.

Verletzungsgefahr. Halten Sie Hände und Füße fern, wenn Sie den Schreibtisch bewegen und umdrehen.

Fassen Sie mit mindestens zwei Personen die Metal Desk Top mit dem Side Channel in einer Hand und eine Motorized Leg Column in der anderen. Kippen Sie ihn vorsichtig um 90 Grad nach hinten, sodass die Control Panel nach unten zeigt.
Stellen Sie sicher, dass die Control Panel durch die Schaumstoffverpackung geschützt ist.
Fassen Sie die Metal Desk Top mit dem Side Channel und kippen Sie ihn vorsichtig um 90 Grad nach hinten, sodass der Schreibtisch aufrecht steht.

Verwenden Sie den Secretlab MAGNUS Pro nicht, bevor alle Schritte und die Kalibrierung abgeschlossen sind.

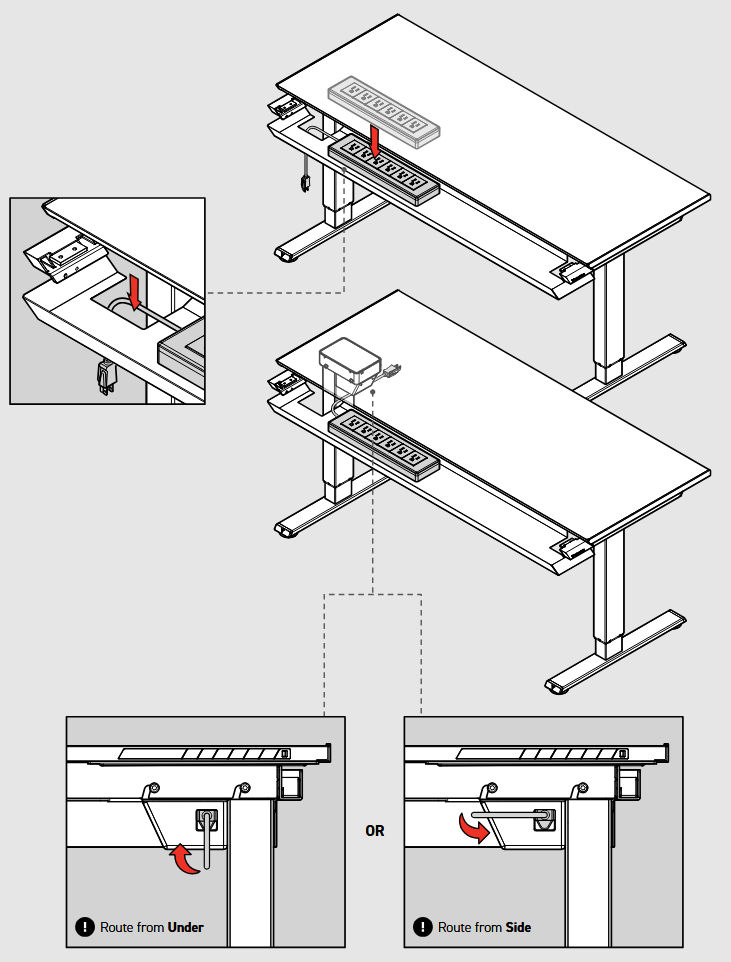

**Hinweis**: Wenn Ihre Steckdosenleiste groß ist, können Sie sie jetzt in die Cable Tray legen und das Kabel der Steckdosenleiste in die Öffnung der Cable Tray fallen lassen, bevor Sie mit dem nächsten Schritt, der Montage des Hinged Rear Cover, fortfahren.
Führen Sie das Kabel Ihrer Steckdosenleiste von unten, um es in die Steckdose an der Vorderseite der Motorized Leg Column zu stecken. Wenn Sie die Secretlab Premium PC Mount auf derselben Seite installieren möchten, führen Sie das Kabel Ihrer Steckdosenleiste stattdessen von der Seite der Motorized Leg Column.
Pro-Tipp: Ihr Steckdosenleistenkabel kann mit den Secretlab Magnetic Cable Anchors verwaltet werden.

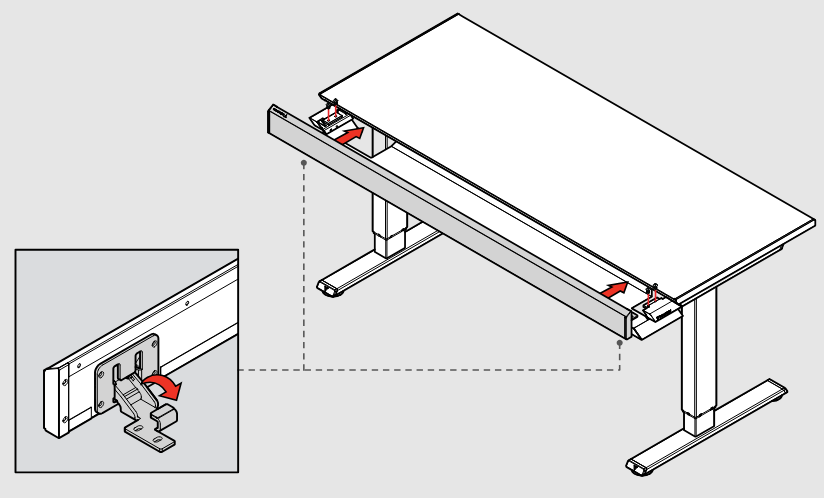

Montieren der aufklappbaren hinteren Abdeckung

Ziehen Sie beide Scharniere nach unten und richten Sie das Hinged Rear Cover auf der Metal Desk Top aus. Schrauben Sie die Befestigungen ein.

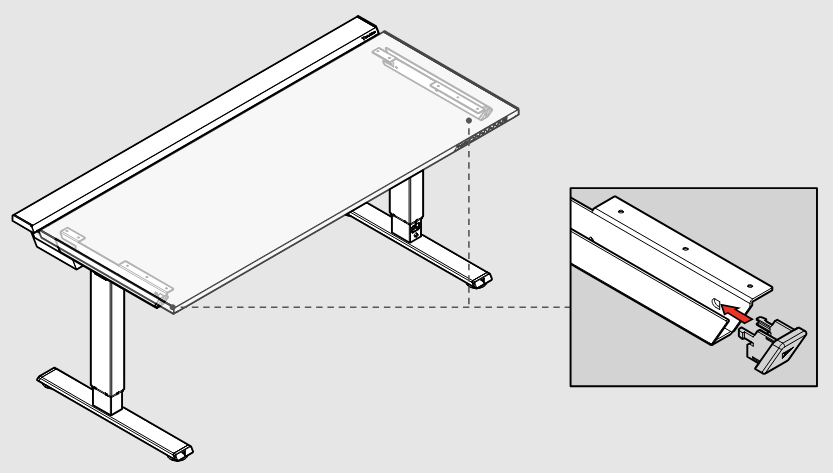

Installieren der Abschlusskappen

Stecken Sie die Finishing Caps in die Vorderseite der Side Channels Ihrer Metal Desk Top.

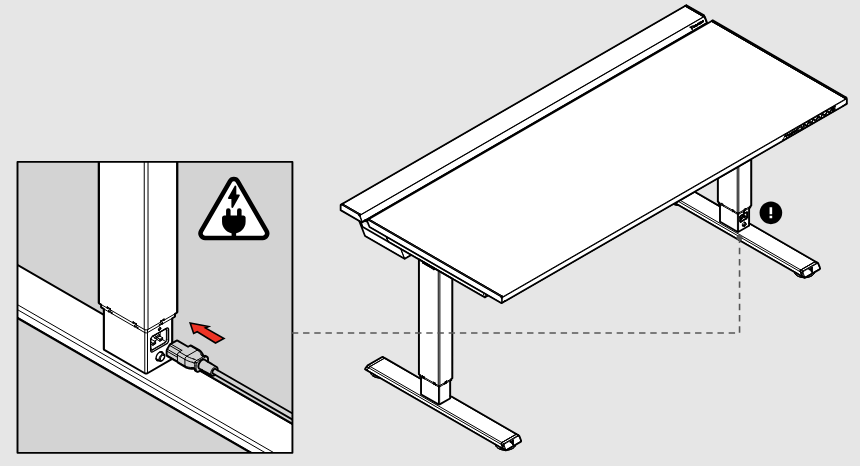

Anschließen des Netzkabels

Verwenden Sie den Secretlab MAGNUS Pro nicht, bevor alle Schritte und die Kalibrierung abgeschlossen sind.

Stecken Sie das Power Cord in die Steckdose an der Unterseite der Left Motorized Leg Column. Stecken Sie Ihren Schreibtisch in eine 100V - 240V Steckdose.

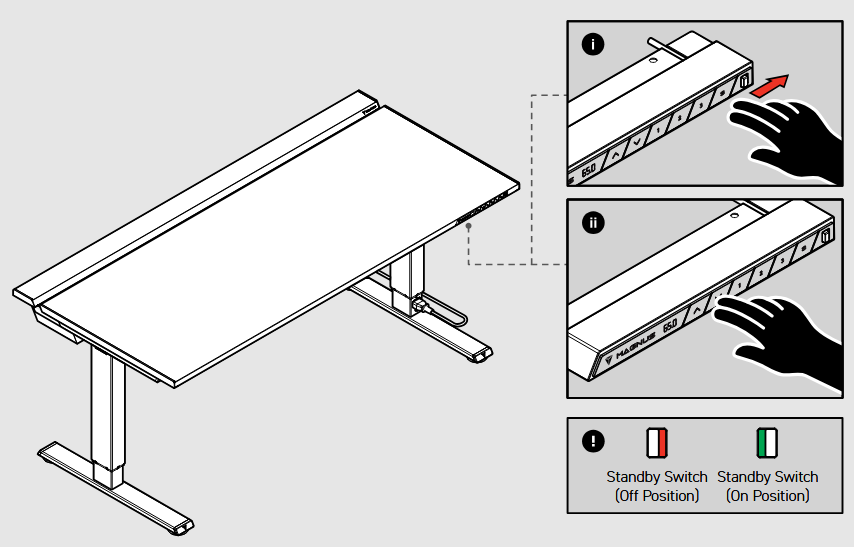

Kalibrieren Ihres Schreibtischs

**Hinweis**: Ihre Motorized Leg Columns wurden geschmiert, um einen reibungslosen Betrieb zu gewährleisten. Es wird erwartet, dass nach einigen Zyklen Rückstände an den Leg Columns sichtbar sind.
Schieben Sie den Standby Switch nach rechts, um die Control Panel einzuschalten. Halten Sie die Taste gedrückt. Die Anzeige zeigt "". Lassen Sie die Taste erst los, wenn ein Piepton zu hören ist. Der Kalibrierungsprozess ist abgeschlossen.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
