PreSonus Eris Pro Sub 10 Handbuch

Übersicht

Einführung

Der Eris Pro Sub 10 ist ein aktiver Subwoofer mit einem 10-Zoll-Komposit-Treiber, einer Hochtemperatur-Schwingspule und einer gedämpften Gummisicke in einem Bassreflexgehäuse, das es dem Subwoofer ermöglicht, eine höhere Lautstärke – bis zu 113 dB SPL – mit weniger Leistung zu erzeugen als ein geschlossenes Gehäuse. Mit einem variablen (50 bis 130 Hz) Tiefpassfilter kann der Pro Sub 10 perfekt auf Fullrange-Studiomonitore abgestimmt werden, was ihn zur idealen Lösung für jedes 2.1-System macht. Der mitgelieferte rastende Fußschalter ermöglicht es Ihnen, den Subwoofer vollständig zu umgehen, wodurch der Vergleich Ihres Mixes mit und ohne Sub-Frequenzen schnell und einfach wird. Sie können sogar zwei Pro Sub 10s kaskadieren, um mehr und sanftere Bässe zu erhalten.

PreSonus Audio Electronics engagiert sich für ständige Produktverbesserung, und wir schätzen Ihre Vorschläge sehr. Wir glauben, dass der beste Weg, unser Ziel der ständigen Produktverbesserung zu erreichen, darin besteht, den echten Experten zuzuhören: Ihnen! Wir ermutigen Sie, My.PreSonus.com mit Fragen oder Kommentaren zu Ihrem PreSonus Eris Pro Sub 10 zu besuchen. Wir schätzen die Unterstützung, die Sie uns durch den Kauf dieses Produkts gezeigt haben, und sind zuversichtlich, dass Sie Ihren Eris Pro Sub 10 genießen werden!

ZU DIESEM HANDBUCH: Wir empfehlen Ihnen, dieses Handbuch zu verwenden, um sich mit den Funktionen, Anwendungen und korrekten Anschlussverfahren für Ihren Eris Pro Sub 10 vertraut zu machen, bevor Sie ihn anschließen. Dies wird Ihnen helfen, Probleme bei der Installation und Einrichtung zu vermeiden.

Zusätzlich zu allen grundlegenden Informationen, die Sie zum Anschließen und Bedienen Ihres Eris Pro Sub 10 benötigen, enthält dieses Handbuch auch mehrere Tutorials, die die Platzierung, Anschlüsse und Kalibrierung des Subwoofers behandeln.

Produktregistrierung

PreSonus ist bestrebt, unseren Kunden das beste Erlebnis zu bieten. MyPreSonus ist ein zentrales Portal für alle Bedürfnisse unserer registrierten Kunden. Über Ihr MyPreSonus-Konto können Sie alle Ihre PreSonus Hardware- und Software-Registrierungen einsehen, den Support kontaktieren, Bestellungen verfolgen und vieles mehr.

Um Ihre Eris Media-Referenzmonitore zu registrieren, besuchen Sie My. PreSonus.com und folgen Sie den Anweisungen auf dem Bildschirm.

ODER

Laden Sie die MyPreSonus App aus dem Apple App Store herunter

oder Google Play.

Lieferumfang

Ihr Eris Pro Sub 10 Paket enthält Folgendes:

Zusammenfassung der Eris Pro Sub 10 Funktionen

• 10-Zoll-Komposit-Tieftontreiber
• 170W RMS, Class AB
• 20 Hz bis 200 Hz Frequenzgang
• 113 dB Spitzen-SPL (@ 1 Meter)
• Bedienelemente

Anschluss

Anschlüsse und Bedienelemente auf der Rückseite

Eingänge

Line-Eingänge. Der Eris Pro Sub 10 bietet eine Auswahl von drei Eingangspaaren: zwei Sätze symmetrischer Eingänge (XLR und ¼" TRS) und ein Paar unsymmetrischer RCA-Eingänge. Wenn beide symmetrischen Anschlüsse verwendet werden, haben die TRS-Eingänge Vorrang vor den XLR-Eingängen. Die RCA-Eingänge werden mit einer der symmetrischen Verbindungen summiert.

Profi-Tipp: Schließen Sie sowohl den linken als auch den rechten Eingang an, wenn Sie die integrierte Frequenzweiche Ihres Eris Pro Sub 10 verwenden, um Ihre Fullrange-Monitore anzuschließen, oder wenn Sie Ihren Pro Sub 10 unabhängig von einer Stereoquelle (wie der Monitor Station oder Central Station) betreiben. Dies stellt sicher, dass Ihr Pro Sub 10 den Tieftoninhalt von beiden Kanälen erhält. Wenn Ihre Audioquelle einen Mono- oder LFE-Ausgang bereitstellt, müssen Sie nur einen Eingang anschließen – entweder L oder R.

Eingangsverstärkung. Stellt den Pegel des Eingangssignals ein, bevor es verstärkt wird.

Ausgänge

Ausgänge. Der Eris Pro Sub 10 bietet zwei Ausgangspaare: XLR und ¼" TRS. Das an die Stereo-Eingänge des T10 angeschlossene Fullrange-Signal wird an diese Ausgänge weitergeleitet. Verwenden Sie diese Ausgänge, um Ihre linken und rechten Haupt-Studiomonitore anzuschließen.

Wenn der Hochpassfilter-Schalter aktiviert ist, werden Frequenzen unter 80 Hz nicht über diese Ausgänge gesendet.

Sub Out: Dieser XLR-Ausgang sendet das summierte Fullrange-Eingangssignal an einen zweiten Eris Pro Sub 10. Wenn Sie einen zweiten Pro Sub 10 an diesen Ausgang anschließen, stellen Sie dessen Tiefpassfilter auf dieselbe Einstellung wie beim ersten.

Stromversorgung

IEC-Stromanschluss. Ihr Eris Pro Sub 10 akzeptiert ein Standard-IEC-Stromkabel.

Entfernen Sie nicht den mittleren Erdungsstift und verwenden Sie keinen separaten Ground-Lift-Adapter, da dies zu einem Stromschlag führen kann.

Netzschalter. Dies ist der Ein-/Ausschalter. Der Stromstatus wird durch das beleuchtete Logo auf der Vorderseite des Gehäuses angezeigt.

AC-Wahlschalter. Die Eingangsspannung ist werkseitig so eingestellt, dass sie dem Land entspricht, in das das Gerät geliefert wurde. Verwenden Sie diesen Schalter nur, wenn Sie Ihren Eris Pro Sub 10 in einem Land verwenden, das eine andere Standardspannung verwendet als das Land, in dem Sie Ihren Pro Sub 10 gekauft haben.

Standby. Wenn der Standby-Modus aktiviert ist, wechselt Ihr Eris-Subwoofer in den Energiesparmodus, wenn länger als 40 Minuten kein Audio abgespielt wird. Sobald Audio wiedergegeben wird, schaltet sich der Energiesparmodus aus.

Power-LED. Die LED in der Mitte des Aktivlautsprechers zeigt den Stromstatus an. Diese LED zeigt auch den Bluetooth-Status wie folgt an:

Bedienelemente

Sub Bypass: Schließen Sie das Bypass-Fußschalterkabel an diesen ¼" Eingang an. Durch Betätigen des Fußschalters werden der Subwoofer, der Hochpassfilter und der Sub Out vollständig umgangen. Dies ermöglicht es dem Signal Ihrer Audioquelle, direkt durch Ihren Pro Sub 10 zu Ihren Fullrange-Studiomonitoren zu gelangen, und ermöglicht Ihnen, Ihren Mix ohne subharmonische Frequenzen zu vergleichen. Während der Bypass aktiv ist, blinkt die LED auf der Vorderseite Ihres Pro Sub 10 rot. Der Fußschalter ist rastend, sodass der Bypass wirksam bleibt, bis Sie ihn erneut betätigen.

Profi-Tipp:Die Sub Bypass-Funktion des Pro Sub 10 ist eine praktische Möglichkeit, um sicherzustellen, dass Ihr Mix auf Systemen mit und ohne Subwoofer gut klingt. Das Umgehen des Subwoofers lässt Sie hören, wie der Mix ohne ihn klingt. Schließlich werden viele Zuhörer zwei Lautsprecher ohne Subwoofer verwenden, und Sie möchten, dass Ihr Mix auch in einem Stereosystem gut klingt!

Polarität. Die Polaritätstaste kehrt die Polarität der Eingangssignale um.

Profi-Tipp: Nachdem Sie Ihren Pro Sub 10 an Ihr System angeschlossen haben, experimentieren Sie mit jeder Einstellung, während Sie Ihre Lieblingsmusik hören. Lassen Sie diesen Schalter in der Position, in der der Bass am lautesten war.

Hochpassfilter. Entfernt Frequenzen unter 80 Hz aus dem Fullrange-Signal, das von den Pro Sub 10-Ausgängen gesendet wird. Dies ist nützlich, wenn Ihre Haupt-Studiomonitore keinen eigenen Hochpassfilter haben.

Profi-Tipp: Das Belassen von Frequenzen unter 80 Hz in Fullrange-Monitoren kann die höchsten Frequenzen, die vom Eris Pro Sub 10 wiedergegeben werden, auslöschen oder verstärken. Dies kann die Basswiedergabe des gesamten Systems undefiniert und matschig machen. Durch das Abrollen Ihrer Fullrange-Lautsprecher schaffen Sie einen lineareren Frequenzgang zwischen dem Subwoofer und dem Fullrange-Inhalt.

Tiefpassfilter. Dieser Regler bestimmt das obere Ende des Frequenzbereichs, der vom Eris Pro Sub 10 wiedergegeben wird. Wenn Sie den integrierten Hochpassfilter aktiviert haben, stellen Sie den Tiefpassfilter auf 80 Hz ein. Andernfalls stellen Sie den Tiefpassfilter auf die niedrigste Frequenz ein, die Ihre Hauptmonitore zuverlässig wiedergeben können.

Anschlussdiagramme

Grundlegende Einrichtung: Laptop

Grundlegende Einrichtung: Audio-Interface

Erweiterte Einrichtung: Heimkino

Zwei Subwoofer

Tutorials

Subwoofer-Platzierung

Das Ziel einer korrekten Subwoofer-Platzierung ist es, Ihr System so einzurichten, dass Ihr Subwoofer eine natürliche Erweiterung Ihrer Full-Range-Monitore darstellt, ohne die gesamte Basswiedergabe Ihres Raumes zu verstärken oder eine bestimmte Frequenz oder einen Frequenzbereich überzubetonen. Da tiefe Frequenzen nicht direktional sind – das heißt, Menschen können die Richtung, aus der tiefe Frequenzen kommen, nicht wahrnehmen – sind Sie nicht darauf beschränkt, ihn in der Nähe Ihrer Full-Range-Monitore zu platzieren. Die Platzierung Ihres Pro Sub 10 auf derselben Seite des Raumes wie Ihre Full-Range-Monitore bietet jedoch typischerweise das beste Hörerlebnis.

Eine schnelle Methode, den besten Standort für Ihren Subwoofer zu finden, besteht darin, ihn vorübergehend an den Ort zu stellen, an dem Sie normalerweise Ihr System hören würden, und dann Musik mit viel Bass abzuspielen. Gehen Sie in der Hälfte des Raumes, in der Sie Ihre Full-Range-Monitore platziert haben, umher, bis Sie den Punkt finden, an dem der Bass am besten klingt. Im Allgemeinen sollten Sie es vermeiden, Ihren Subwoofer zu nahe an reflektierende Oberflächen, wie eine Wand oder in eine Ecke, zu stellen, da dies die Bassenergie überbetont und Ihren Pro Sub 10 "wummrig" klingen lässt. Sobald Sie den Platz im Raum gefunden haben, an dem der Bass am gleichmäßigsten klingt, stellen Sie Ihren Pro Sub 10 an diesen Punkt, kehren Sie zur Hörposition zurück und hören Sie ihn sich erneut an. Möglicherweise müssen Sie den Standort anpassen; nehmen Sie einfach kleine Anpassungen vor (jeweils etwa einen Fuß), bis die Basswiedergabe so gleichmäßig wie möglich klingt.

Pegelkalibrierung

Das Anpassen der Pegel der Monitore in Ihrem System an Ihren Subwoofer ist ein einfacher zusätzlicher Schritt, der Ihnen hilft, eine konsistente Hörumgebung zu erreichen. Dies stellt sicher, dass Ihr Subwoofer bei einigen Musikarten nicht zu laut und bei anderen nicht annähernd laut genug ist. Sie benötigen ein SPL-Meter und Rosa Rauschen, um dies zu tun; glücklicherweise gibt es viele preiswerte und kostenlose SPL-Meter-Apps für nahezu jeden Smartphonetyp, sowie eine Vielzahl kostenloser Rosa-Rauschen-Samples online, die die Aufgabe gut erfüllen.

Unten finden Sie eine kurze Anleitung, wie Sie die Pegel Ihrer Monitore anpassen:

1. Verbinden Sie Ihre Monitore und den Eris Pro Sub 10, wie in einem der Anschlussdiagramme im Abschnitt "Anschlussdiagramm" gezeigt.
   Tipp für Power-User: Wenn Ihr System einen EQ enthält, schalten Sie ihn aus oder stellen Sie ihn auf „flat“ (linear). Sie können Ihr komplettes System nach Belieben entzerren, sobald die Pegel gleichmäßig angepasst sind.

2. Stellen Sie die Eingangspegel Ihres Eris Pro Sub 10 und Ihrer Full-Range-Monitore auf die niedrigste Einstellung.

3. Spielen Sie Rosa Rauschen über Ihre Lautsprecher ab. Sie sollten noch nichts hören.

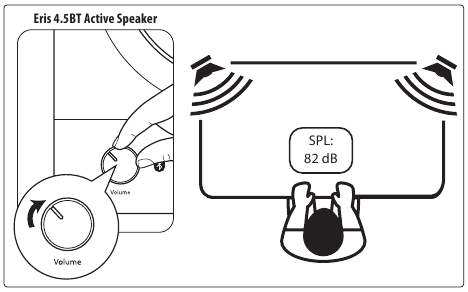

4. Erhöhen Sie langsam die Lautstärke Ihres linken Monitors, bis der akustische Pegel des Rosa Rauschens an Ihrer Hörposition 82 dB SPL auf Ihrem SPL-Meter erreicht. Schalten Sie Ihren linken Monitor aus und wiederholen Sie den Vorgang mit Ihrem rechten Monitor. Wenn Sie Monitore verwenden, die eine einzelne Pegelregelung für die linke und rechte Seite bieten, wie die Eris 3.5BT, 4.5BT oder 5BT, spielen Sie Rosa Rauschen über beide Monitore ab und erhöhen Sie die Lautstärke, bis Ihr SPL-Meter 85 dB anzeigt.
   Tipp für Power-User: Wenn 82 dB oder 85 dB für Ihren Raum zu laut oder zu leise sind, stellen Sie den Pegel auf einen Wert ein, der für Ihre Höranforderungen angenehmer ist. Stellen Sie einfach sicher, dass Sie denselben Pegel für den linken und den rechten Monitor einstellen.
5. Schalten Sie Ihre Full-Range-Monitore aus. Wenn Ihr Pro Sub 10 über den Sub Out eines Lautsprechers mit einem dedizierten Sub Out angeschlossen ist, stellen Sie die Eingangslautstärke Ihres Eris Pro Sub 10 auf „0“ und fahren Sie mit Schritt 7 fort.
6. Erhöhen Sie langsam die Eingangslautstärke Ihres Eris Pro Sub 10, bis der akustische Pegel des Rosa Rauschens an Ihrer Hörposition 79 dB SPL auf Ihrem SPL-Meter erreicht.

7. Stellen Sie den Tiefpassfilter Ihres Pro Sub 10 auf 130 Hz ein. Dies erzeugt eine Frequenzüberlappung zwischen Ihrem Pro Sub 10 und Ihrem Full-Range-System.
8. Spielen Sie Rosa Rauschen über Ihr gesamtes System ab und experimentieren Sie mit dem Polaritätsschalter Ihres Eris Pro Sub 10, um zu sehen, welche Position die beste Basswiedergabe bietet. Lassen Sie den Polaritätsschalter in der Position, in der der Bass am lautesten ist.
9. Spielen Sie nun Musik über Ihr System ab und experimentieren Sie mit dem Tiefpassfilter Ihres Pro Sub 10, bis Sie den natürlichsten Übergang zwischen Ihren Full-Range-Monitoren und Ihrem Subwoofer gefunden haben. Wenn Ihre Full-Range-Monitore an die Ausgänge Ihres Pro Sub 10 angeschlossen sind, sollten Sie versuchen, den 80 Hz Hochpassfilter am Pro Sub 10 einzuschalten und den Tiefpassfilter auf 80 Hz einzustellen.

Tipp für Power-User: Sobald Sie die Pegel Ihrer Full-Range-Monitore und des Pro Sub 10 abgeglichen haben, verwenden Sie deren Lautstärkeregler nicht, um den Gesamtpegel anzupassen; verwenden Sie stattdessen die Lautstärke Ihres Audiogeräts (Computer, iPad, Fernseher usw.). Dies stellt sicher, dass Ihre Lautsprecherpegel abgeglichen bleiben.

Tipp für Power-User #2: Die oben genannten SPL-Werte sind Richtwerte. Beim Erhöhen des Ausgangspegels kann der Punkt, an dem Ihr Eris Pro Sub 10 79 dB SPL erreicht, stark von der akustischen Beschaffenheit des Raumes abhängen, in dem er aufgestellt ist. Stehende Wellen könnten eine Resonanz um 79 dB verursachen, wodurch Sie diesen Wert schneller als erwartet erreichen; Kammfilterung könnte dazu führen, dass Sie ihn überhaupt nicht erreichen.

Technische Daten

Einrichtung Ihres Eris Subwoofers für optimale Leistung

1. Verwenden Sie symmetrische Kabel, wenn Sie Ihren Subwoofer physisch mit Ihrem Audiogerät verbinden. Ein symmetrisches Kabel ist ein Audiokabeltyp, der drei Leiter (zwei Signalleiter und einen Masseleiter) verwendet, um Audiosignale zu übertragen. Symmetrische Kabel helfen, Rauschen oder Interferenzen, die entlang der Kabellänge aufgenommen werden, zu eliminieren. Unsymmetrische Kabel sind anfälliger für Rauschen und Interferenzen und sollten vermieden werden.
2. Stellen Sie sicher, dass Ihr Subwoofer an eine gute Stromquelle angeschlossen ist. Instabile oder verrauschte Stromquellen können unerwünschtes Rauschen in Ihrem Audiosignal verursachen. Verwenden Sie bei Bedarf einen Überspannungsschutz oder eine Netzfilterleiste.
3. Halten Sie Ihre Kabel von Stromquellen und anderen elektronischen Geräten fern, um elektromagnetische Interferenzen zu vermeiden, die Brummen, Summen oder andere Geräusche in Ihrem Audiosignal verursachen können.
4. Positionieren Sie Ihren Subwoofer korrekt, um Rauschen zu minimieren. Halten Sie ihn in angemessenem Abstand zu anderen elektronischen Geräten, um Interferenzen zu vermeiden.
5. Ein korrektes Gain Staging kann Ihnen helfen, Rauschen in Ihrem Audiosignal zu vermeiden. Gain Staging bezieht sich auf den Prozess des Einstellens der Eingangs- und Ausgangspegel von Audiosignalen in einem Aufnahme- oder Mischsystem, um eine optimale Klangqualität zu erzielen und Verzerrungen zu vermeiden. Stellen Sie sicher, dass Ihre Eingangspegel weder zu niedrig noch zu hoch sind. Halten Sie Ihre Pegel in einem vernünftigen Bereich und vermeiden Sie ein Übersteuern Ihres Audio-Interfaces oder Mischpults.

Fehlerbehebung

Kein Strom.
Stellen Sie zunächst sicher, dass Ihr Eris Pro Sub 10 angeschlossen ist. Wenn er an eine Netzfilterleiste angeschlossen ist, überprüfen Sie, ob diese eingeschaltet und funktionsfähig ist. Besteht das Problem weiterhin, trennen Sie das Stromkabel von Ihrem Studiomonitor und überprüfen Sie die Sicherung auf der Rückseite. Der für Ihren Monitor benötigte Sicherungstyp ist unter dem Netzeingang aufgeführt. Achten Sie darauf, die richtige Sicherung für die eingestellte Eingangsspannung zu verwenden. Wenn die Sicherung erneut durchbrennt, müssen Sie PreSonus für eine Reparatur kontaktieren.

Kein Audio.
Wenn Ihr Eris Pro Sub 10 eingeschaltet zu sein scheint, Sie aber keinen Ton hören, wenn Audio abgespielt wird (die Lichter leuchten, aber niemand ist zu Hause), stellen Sie zunächst sicher, dass die an den Subwoofer angeschlossenen Kabel korrekt funktionieren. Überprüfen Sie außerdem, ob der „Input Level“-Regler auf eine ausreichend hohe Verstärkung eingestellt ist.

Brummen.
Normalerweise wird Brummen durch eine Masseschleife verursacht. Stellen Sie sicher, dass alle Audiogeräte an dieselbe Stromquelle angeschlossen sind. Wenn Sie keine Netzfilterleiste verwenden, empfehlen wir dringend, eine hinzuzufügen. Dies hilft nicht nur, Brummen zu minimieren, sondern schützt Ihre Geräte auch besser vor Überspannungen, Unterspannungen usw.

Verwenden Sie nach Möglichkeit symmetrische Kabel.
Wenn Ihr Audiogerät keinen symmetrischen Ausgang bietet, können Sie es an eine DI-Box (Direct-Injection-Box) anschließen, die einen Ground-Lift-Schalter und einen symmetrischen Ausgang bietet.

Stellen Sie schließlich sicher, dass Ihre Audiokabel nicht in der Nähe von Stromkabeln verlegt werden, und verwenden Sie Kabel, die die für Ihre Anwendung passende Länge haben. Die Verwendung von zu langen Kabeln erhöht nicht nur das Risiko von Rauschen, sondern auch die Wahrscheinlichkeit, dass die Kabel aufgewickelt werden, wodurch im Wesentlichen eine Antenne entsteht, die alle Arten von Audio-Interferenzen aufnimmt.
