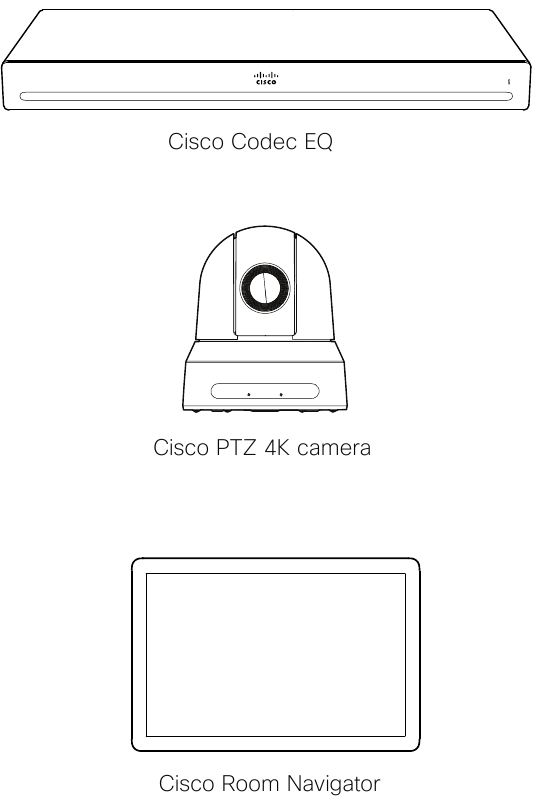

Cisco Room Kit EQ Handbuch

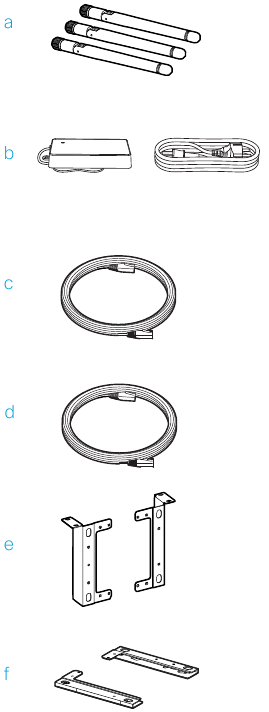

Lieferumfang
- Antennen für Codec EQ (für Funkversion)
- Netzteil und Kabel für PTZ 4K (optional)
- Ethernet-Kabel für Codec EQ Netzwerkverbindung (optional)
- Ethernet-Kabel für Room Navigator (optional)
- Rack-Montagesatz für Codec EQ (optional)
- Wandhalterung für Codec EQ (optional)
Keine Netzkabeloption für Codec EQ: Wenn das optionale Netzkabel nicht mit dem System bestellt wird, ist der Kunde für die Auswahl des geeigneten Netzkabels für dieses Produkt verantwortlich. Die Verwendung eines nicht kompatiblen Netzkabels mit diesem Produkt kann zu elektrischen Sicherheitsrisiken führen. Für Lieferungen nach Argentinien, Brasilien, China und Japan muss das entsprechende Netzkabel mit dem System bestellt werden.
Nennleistung des Netzkabels: 10 A, 250 V
Netzstecker: EL 701B (IEC 60320/C13)
Stromversorgung (100-240 VAC, 50-60 Hz)
- Verwenden Sie ein Netzkabel, das den Anforderungen der Stromversorgungsspezifikation des Codec entspricht.
- Halten Sie Netzstecker und Steckdose jederzeit zugänglich, falls Sie das Gerät vom Stromnetz trennen müssen.
- Dieses Gerät ist für den Anschluss an TN- und IT-Stromversorgungssysteme konzipiert.
Netzwerkkonnektivität: Verwenden Sie entweder Ethernet LAN oder Wi-Fi. Nicht-Funkgeräte, die die Buchstaben „NR“ in ihrer Produkt-ID (PID) enthalten, unterstützen kein Wi-Fi.
Belüftung
Blockieren Sie keine Lüftungsöffnungen am Codec. Mindestens 10 cm / 4 Zoll Freiraum vor und hinter dem Gerät. Beachten Sie bei der Rackmontage, dass die Umgebungstemperatur 35 °C nicht überschreitet.
Wählen Sie eine der Montageoptionen
Wandmontagesatz
Rack-Montagesatz
Schreibtischaufstellung

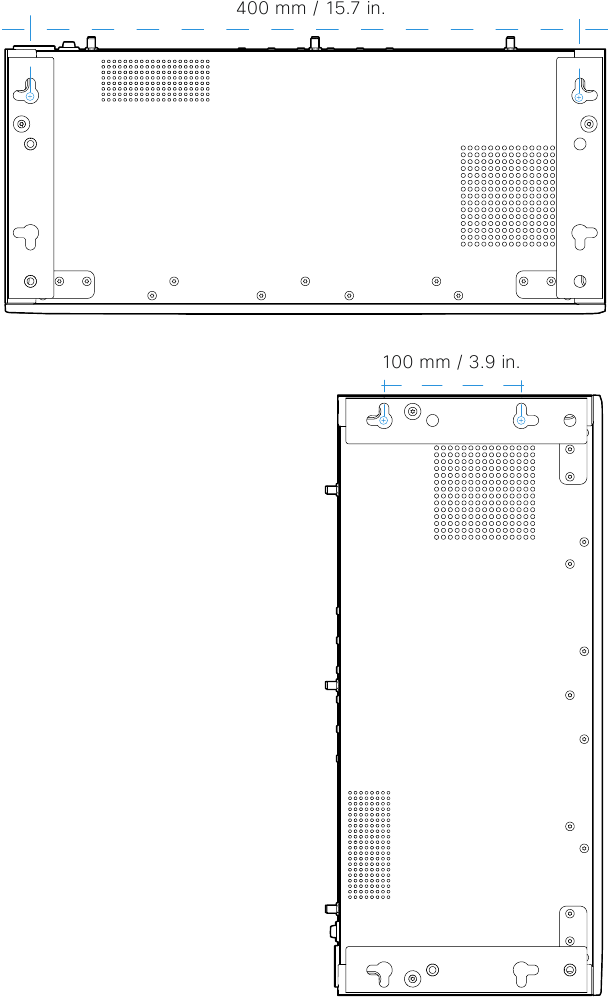

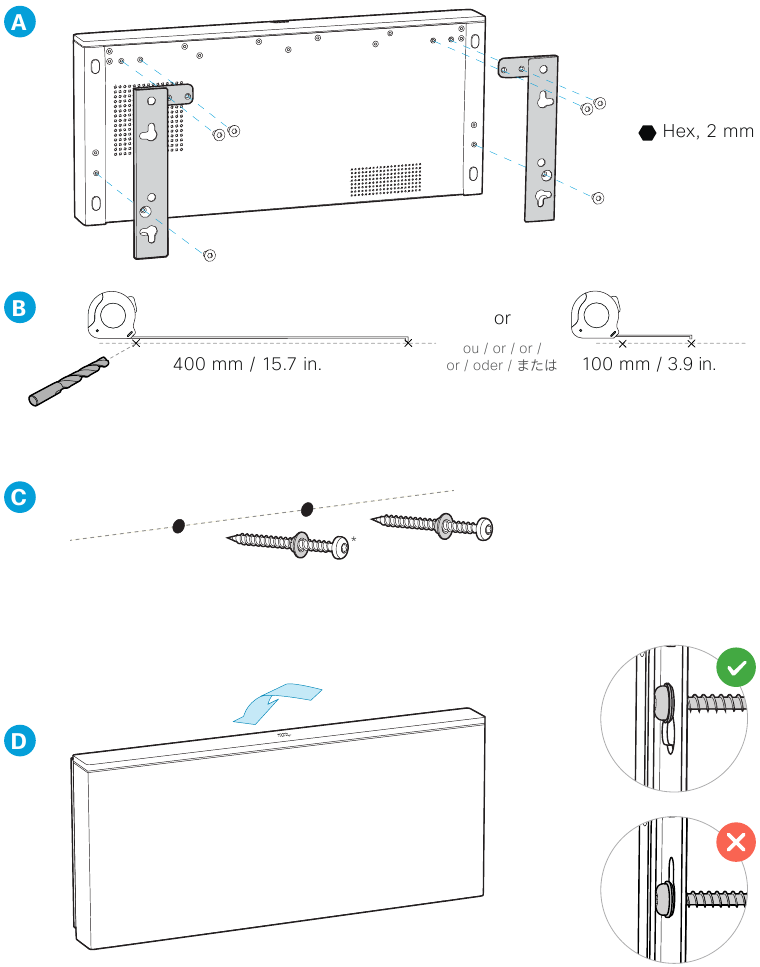

Codec an der Wand montieren
Benötigtes Werkzeug
Das Produkt muss von qualifiziertem Personal installiert werden. Aufgrund der Vielfalt der Wandkonstruktionen muss der Installateur die für eine sichere Befestigung des Produkts an der Wand erforderlichen Teile mitbringen. Das Gewicht des Codec und der Halterung beträgt 2,6 kg (5,7 lbs).
* Flachkopfschraube Ø 4 bis Ø 5 mm empfohlen

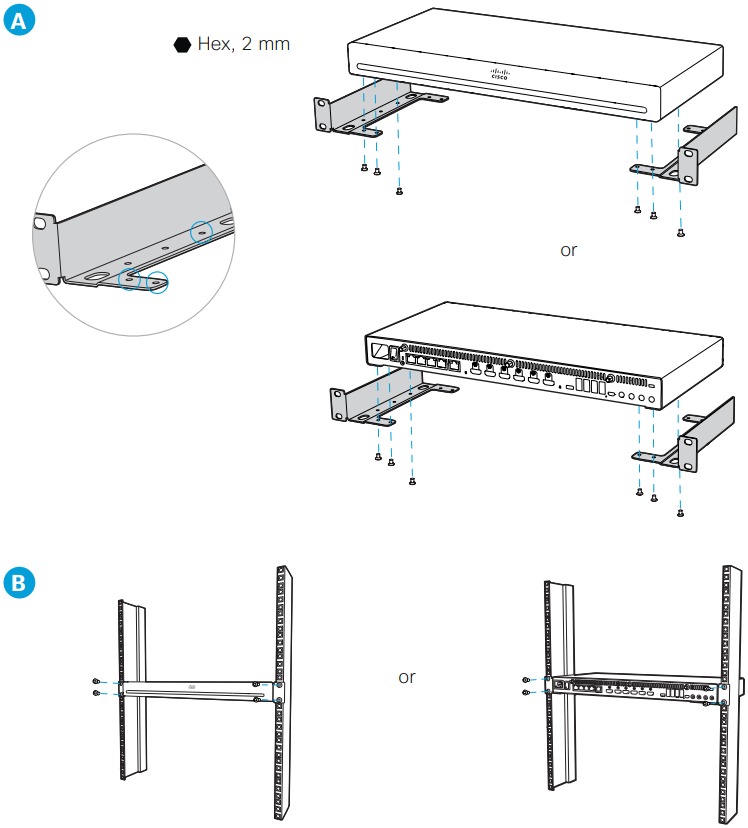

Produkt in einem Rack montieren
Gerät auf einem Schreibtisch oder Regal platzieren

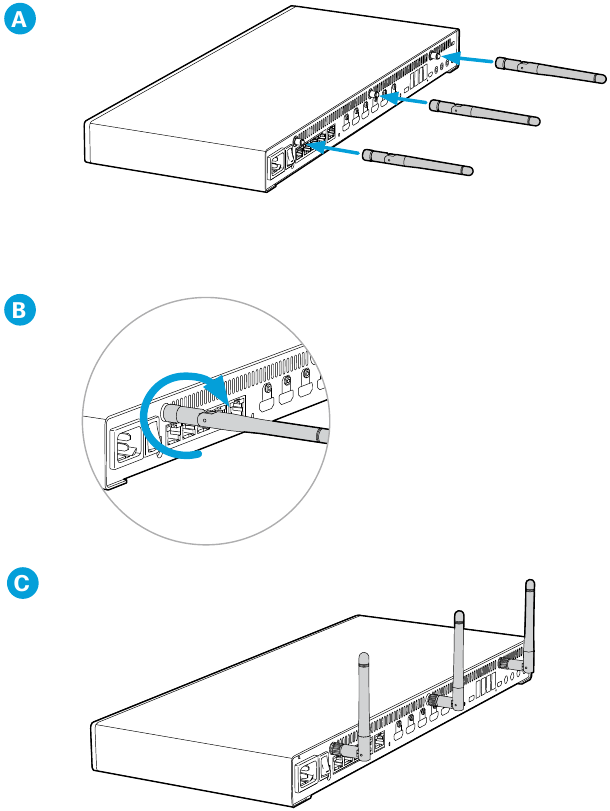

Antennen an das Gerät anschließen
(nur für Funkversion)

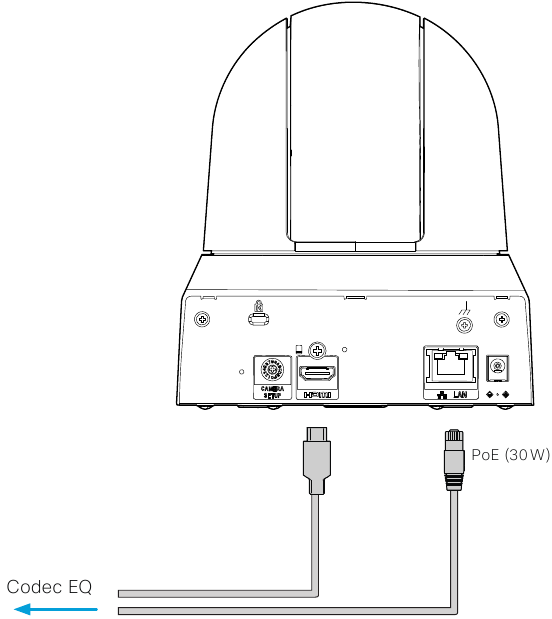

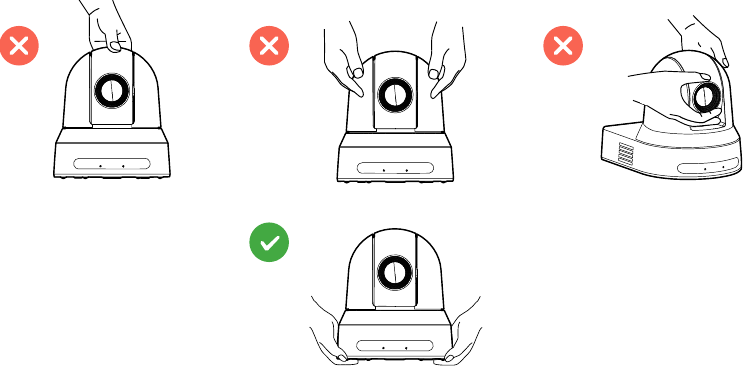

Es wird empfohlen, die PTZ 4K über PoE (Power over Ethernet, Port 1-3 am Codec EQ) mit Strom zu versorgen. Bei Verwendung des Stromkabels verwenden Sie stets die für die PTZ 4K-Kamera unter www.cisco.com/go/PTZ4K-datasheet angegebenen Netzteile.
Verwenden Sie kein VISCA-Kabel zur Kamerasteuerung, da dies zu schweren Schäden an der Kamera führen kann.

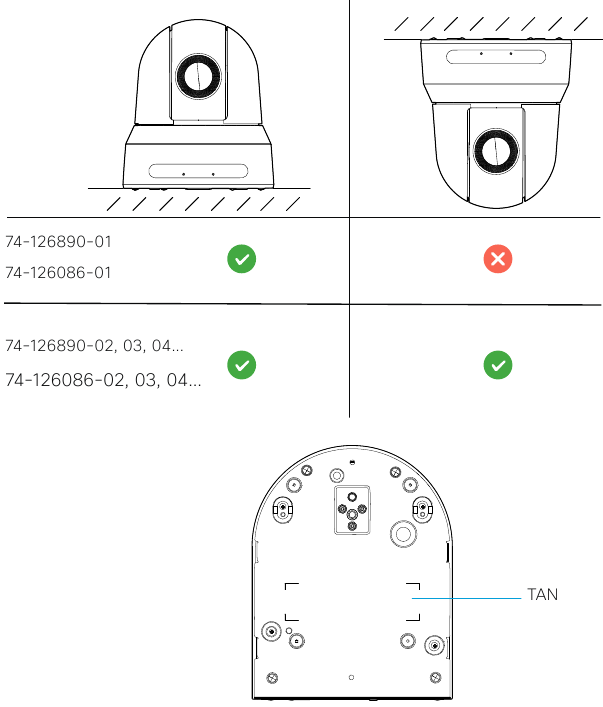

Wenn die PTZ 4K kopfüber montiert ist, konfigurieren Sie den Codec so, dass das Kamerabild gedreht wird. Siehe Administratorhandbuch für den Codec.

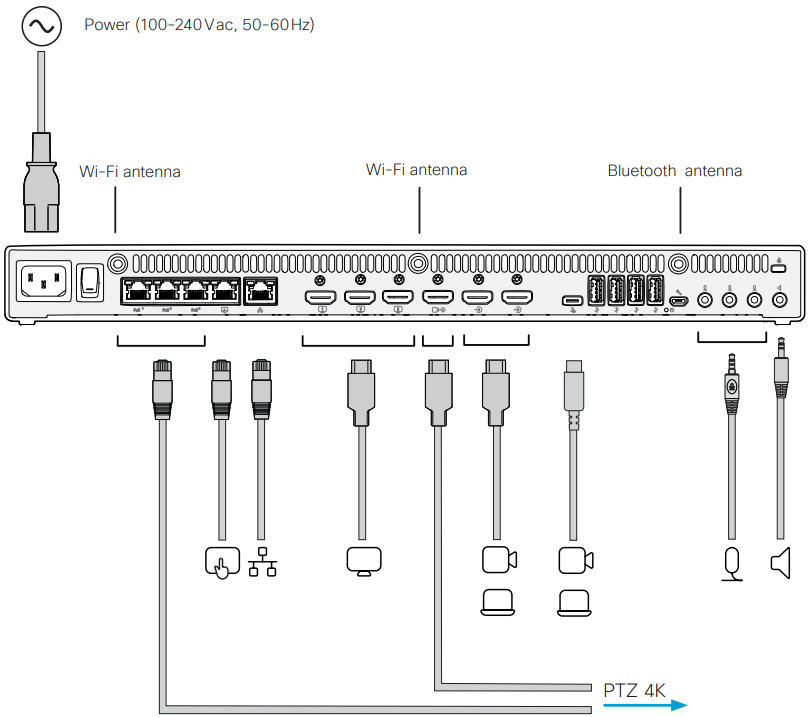

Kabel anschließen
Jeder der ersten vier Ethernet-Ports unterstützt den PoE++ IEEE802.3bt-Standard, der maximal 90 W pro Port beträgt. Die Lieferkapazität beträgt maximal 90 W für die vier Ports zusammen.

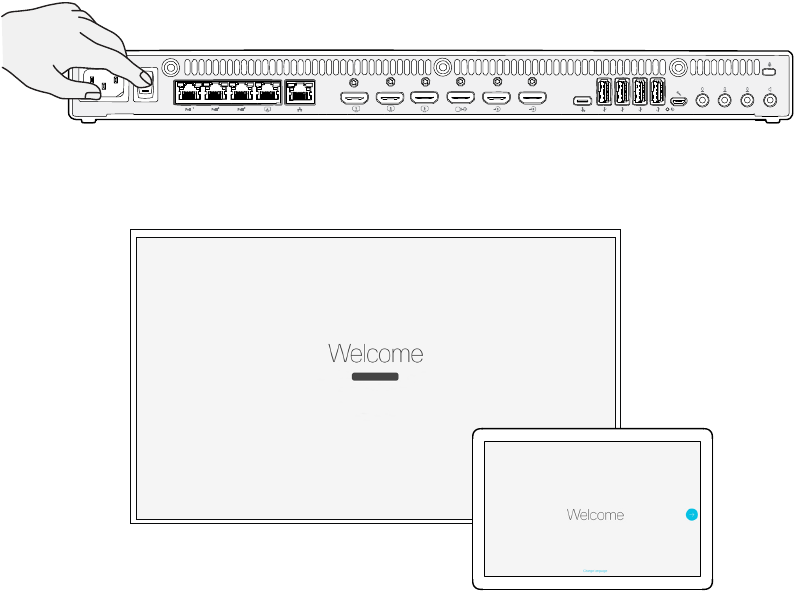

Gerät einschalten und Software-Einrichtung abschließen
- Schalten Sie den Bildschirm ein. Beachten Sie die Benutzerdokumentation für den Bildschirm, falls der HDMI-Eingang manuell eingestellt werden muss.
- Das System startet automatisch. Wenn das System nicht startet, überprüfen Sie den Netzschalter am Codec und an der Kamera.
- Befolgen Sie die Anweisungen auf dem Bildschirm, um die Einrichtung abzuschließen. Wählen Sie Room Kit EQ, wenn Sie dazu aufgefordert werden. *
- Wir empfehlen Ihnen, die Software Ihres Codec zu aktualisieren, bevor Sie ihn in Betrieb nehmen. Siehe Administratorhandbuch (https://www.cisco.com/go/roomkit-docs) für den Codec.
* Alternativ führen Sie den API-Befehl aus
Produktübersicht

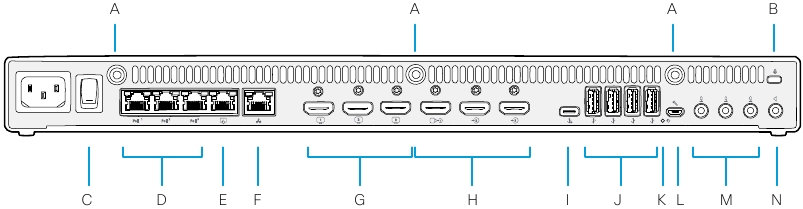

Cisco Codec EQ
- Antennenanschluss
- Kensington-Sicherheitsschloss
- Stromversorgung
- 3 × Netzwerk (Ethernet PoE)
- Touchpanel (Benutzeroberfläche, Ethernet PoE)
- Netzwerk (Ethernet)
- 3 × HDMI-Ausgänge mit Audio und Video, 4Kp60
- 3 × HDMI-Eingänge mit Audio und Video, 4Kp30
- USB 3.0, Typ C
- 4 × USB 3.0, Typ A
- Werksreset
- Wartung (Micro-USB)
- 3 × Mikrofon-Eingänge
- Audio-Line-Ausgang

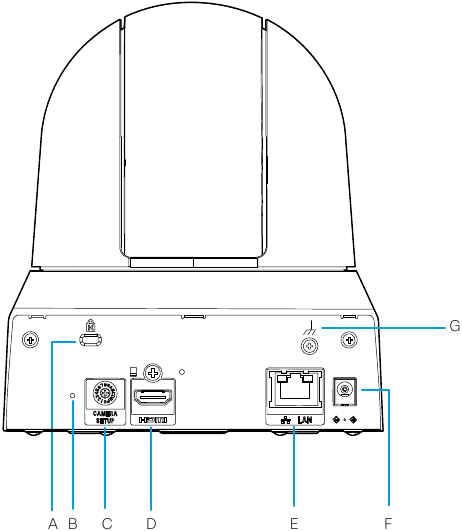

Cisco PTZ 4K
- Kensington-Schloss
- Werksreset
- Systemauswahl (Position: 6
- HDMI-Ausgang, 1080p60
- Kamerasteuerung (Ethernet)
- Stromeingang (12 VDC, 2,5 A)
- Erdungsklemme
- Stativschraubenloch
Installieren Sie die Kamera nicht mit der Stativschraube und dem Stativschraubenloch für die Deckenmontage.
- Schraubenlöcher für Deckenmontage
* VISCA ist am HDMI-Ausgang aktiviert
Datenblatt Cisco Room Kit EQ PTZ 4K Integrator Bundle
Weitere Informationen zur Bestellung von Zubehör, Kabeln und Ersatzteilen finden Sie im Produktdatenblatt.
Cisco Systems Inc.
Unternehmenszentrale
170 West Tasman Dr.
San Jose, CA 95134
USA
https://www.cisco.com/go/offices
