Cisco Codec EQ Handbuch

Inhalt

1 Lieferumfang
2 Belüftung
3 Wählen Sie eine der Montageoptionen
4 Schließen Sie die Antennen an das Gerät an
5 Verbinden Sie die Kabel
6 Schalten Sie das Gerät ein
7 Schließen Sie die Software-Einrichtung ab
8 Produktübersicht
9 Referenzen
10 Anleitung herunterladen
11 In anderen Sprachen

Lieferumfang

Cisco Codec EQ

Antennen (nur für Funkversion)*

Wandhalterungs-Set (Optional)

Rack-Montagesatz (optional)

* Verwenden Sie nur die mit dem Codec gelieferten Antennen

Keine Netzkabeloption für Codec EQ: Wenn das optionale Netzkabel nicht mit dem System bestellt wird, ist der Kunde für die Auswahl des geeigneten Netzkabels für dieses Produkt verantwortlich. Die Verwendung eines nicht kompatiblen Netzkabels mit diesem Produkt kann zu elektrischen Sicherheitsrisiken führen. Für Bestellungen, die nach Argentinien, Brasilien, China und Japan geliefert werden, muss das entsprechende Netzkabel mit dem System bestellt werden.
Nennwert des Netzkabels: 10 A, 250 V
Stromanschluss: EL 701B (IEC 60320/C13)

Stromversorgung (100-240 VAC, 50-60 Hz)

Verwenden Sie ein Netzkabel, das den Anforderungen der Stromversorgungsspezifikation des Codecs entspricht.
Halten Sie den Netzstecker und die Steckdose leicht zugänglich, falls Sie das Gerät vom Strom trennen müssen.
Dieses Gerät ist für den Anschluss an TN- und IT-Stromsysteme ausgelegt.

Netzwerkkonnektivität: Verwenden Sie entweder Ethernet LAN oder Wi-Fi. Geräte ohne Funkfunktion, die die Buchstaben 'NR' in ihrer Produkt-ID (PID) aufweisen, unterstützen kein Wi-Fi.

Belüftung

Blockieren Sie keine Lüftungsöffnungen am Codec. Halten Sie an der Vorder- und Rückseite des Geräts einen Mindestabstand von 10 cm / 4 Zoll ein. Achten Sie bei der Montage in einem Rack darauf, dass die Umgebungstemperatur 35 °C nicht überschreitet.

Wählen Sie eine der Montageoptionen

Wandhalterungs-Set

Rack-Montagesatz

Platzierung auf dem Schreibtisch

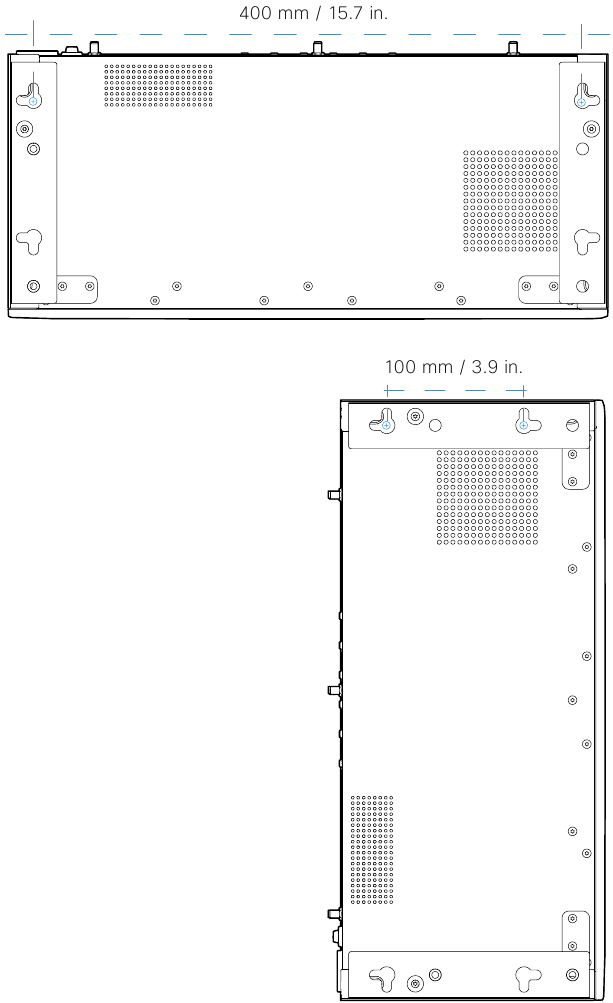

Montieren Sie das Produkt mit der Wandhalterung

Benötigte Werkzeuge

Das Produkt muss von qualifiziertem Personal installiert werden. Aufgrund der Vielzahl von Wandkonstruktionen muss der Installateur die erforderlichen Teile mitbringen, um das Produkt sicher an der Wand zu befestigen. Das Gewicht des Codecs und der Halterung beträgt 2,6 kg (5,7 lbs).

* Rundkopfschraube Ø 4 bis Ø 5 mm empfohlen

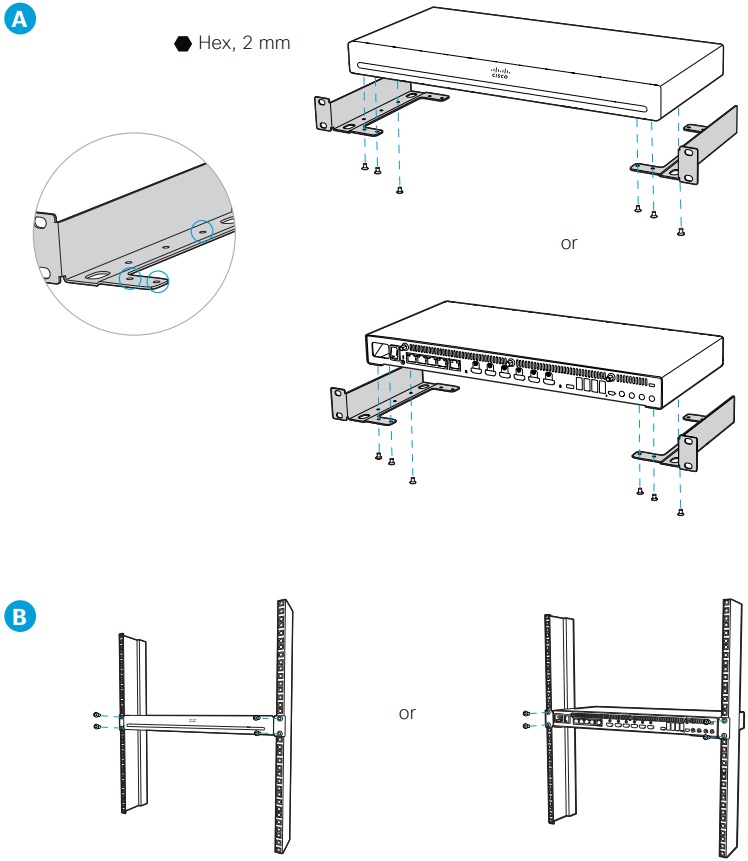

Montieren Sie das Produkt in einem Rack

Platzieren Sie das Gerät auf einem Schreibtisch oder Regal

Schließen Sie die Antennen an das Gerät an

(nur für Funkversion)

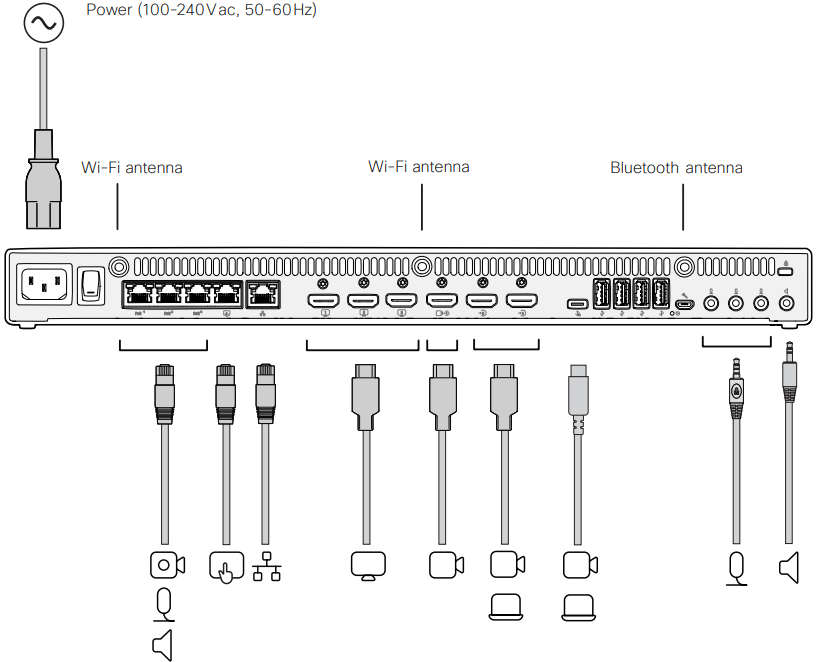

Verbinden Sie die Kabel

Jeder der ersten vier Ethernet-Ports unterstützt den PoE++ IEEE802.3bt Standard, der maximal 90 W pro Port liefert. Die Gesamtlieferleistung für die vier Ports beträgt maximal 90 W.

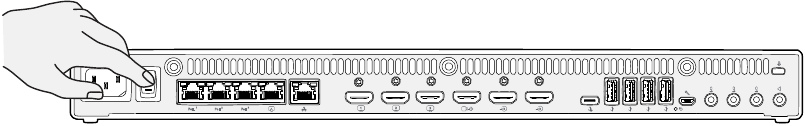

Schalten Sie das Gerät ein

Schließen Sie die Software-Einrichtung ab

Schalten Sie den Bildschirm ein. Beachten Sie die Benutzerdokumentation des Bildschirms, falls der HDMI-Eingang manuell eingestellt werden muss.
Das System schaltet sich automatisch ein. Wenn das System nicht hochfährt, überprüfen Sie den Netzschalter am Codec und an der Kamera.
Befolgen Sie die Anweisungen auf dem Bildschirm, um die Einrichtung abzuschließen. Wählen Sie Room Kit EQ, wenn Sie dazu aufgefordert werden. *
Wir empfehlen, dass Sie die Software auf Ihrem Codec EQ aktualisieren, bevor Sie ihn in Betrieb nehmen. Beachten Sie das Administratorhandbuch (https://www.cisco.com/go/roomkit-docs) für den Codec.

* Alternativ führen Sie den API-Befehl aus

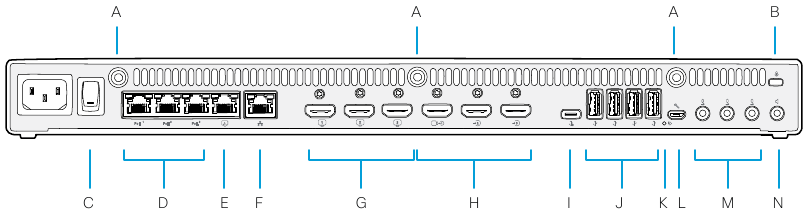

Produktübersicht

Antennenanschluss
Kensington-Sicherheitsschloss
Stromversorgung
3 × Netzwerk (Ethernet PoE)
Touchpanel (Benutzeroberfläche, Ethernet PoE)
Netzwerk (Ethernet)
3 × HDMI-Ausgänge mit Audio und Video, 4Kp60
3 × HDMI-Eingänge mit Audio und Video, 4Kp30
USB 3.0, Typ C
4 × USB 3.0, Typ A
Werkseinstellungen zurücksetzen
Wartung (Micro-USB)
3 × Mikrofoneingänge
Audio-Line-Ausgang

Besuchen Sie diese Websites, um mehr über Ihr Gerät zu erfahren.

help.webex.com

cisco.com/go/room-docs

projectworkplace.cisco.com

cs.co/mtrdevice-docs

cs.co/webexadoption

Room Kit EQ Datenblatt
Weitere Informationen zur Bestellung von Zubehör, Kabeln und Ersatzteilen finden Sie im Produktdatenblatt.
