FIIDO Titan Handbuch

Produkteinführung

Produktübersicht

Titan ist das neueste Lasten-E-Bike von Fiido. Mit dem Ruf eines zweirädrigen Schwerlast-Urban-SUV wurde Titan für mehr Leistung, größere Reifen und größere Abenteuer konzipiert. Ausgestattet mit einem leistungsstarken 70 N·m Motor und 26''*4.0 Zoll breiten Reifen. Der Drehmomentsensor mit exklusivem Algorithmus bietet ein Fahrerlebnis, das über die Vorstellungskraft hinausgeht. Das exklusive schlüssellose, herausnehmbare Batteriesystem erspart Ihnen nicht nur Ärger, sondern bietet auch beruhigenden Schutz für die Batterie. Sie können den Titan auch mit der Fiido APP oder der Fiido Watch verbinden, um weitere Funktionen und Fahrerlebnisse zu entdecken.

Titan verfügt über drei Fahrmodi, fünf Unterstützungsstufen und ein Neun-Gang-System, das von Benutzern unterschiedlicher Körpergrößen von 1,55 m bis 2,01 m gefahren werden kann, um weitere schöne Lebensszenarien zu ermöglichen.

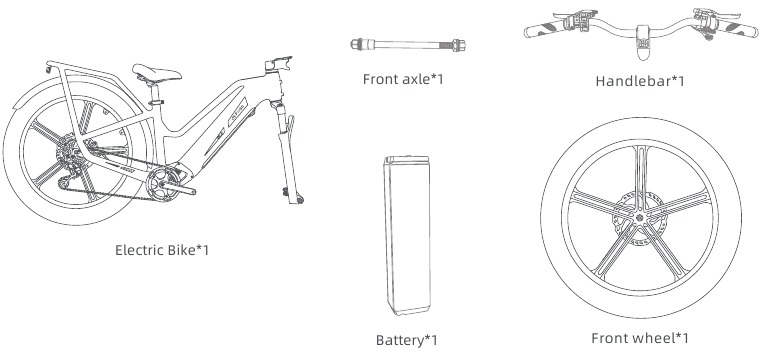

Packliste

Produktteile

Zubehör

Werkzeuge

*Bitte überprüfen Sie sorgfältig, ob alle Artikel vollständig und intakt sind. Sollte es Probleme wie fehlende oder beschädigte Teile geben, kontaktieren Sie bitte umgehend das offizielle Kundendienstteam.

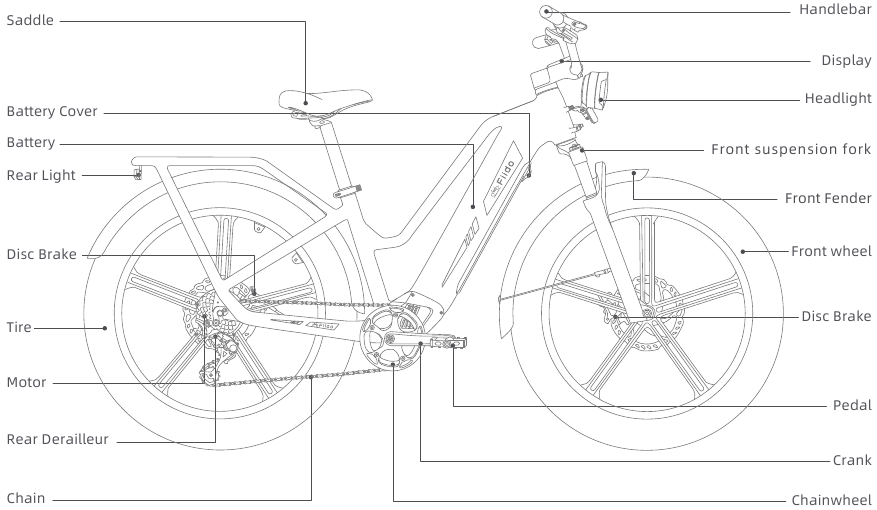

Produktdiagramme

*Nicht-Profis ist es untersagt, die Batterie zu handhaben und zu montieren. Bitte kontaktieren Sie das Kundendienstteam für Unterstützung.

Funktionsbeschreibung

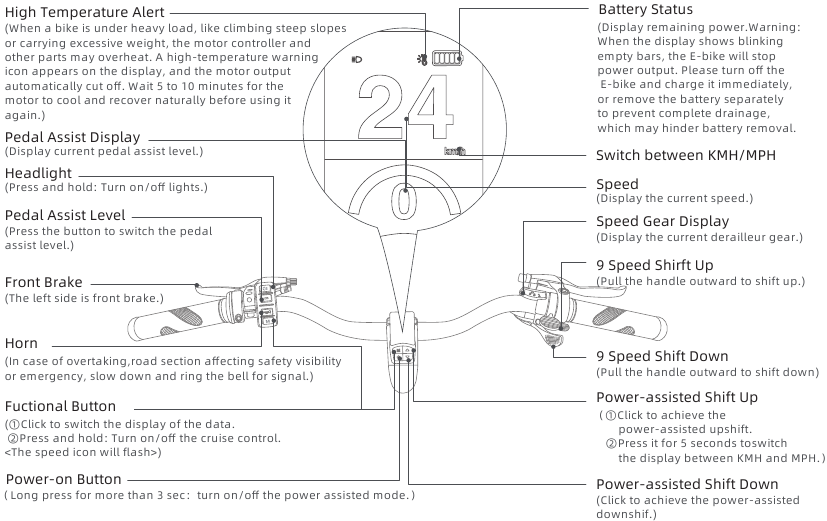

Lenker

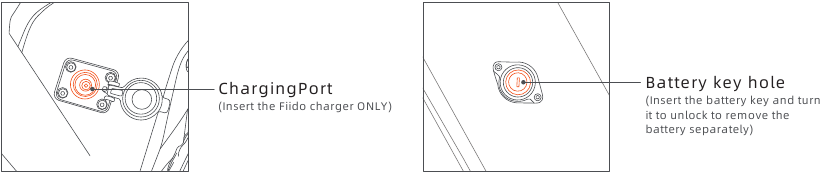

Batterie

Bedienungsanleitung

Installationsanleitung

Die grundlegende Installation des Fahrrads wurde bereits im Werk abgeschlossen. Wenn Sie das Fahrrad erhalten, müssen Sie lediglich den Lenker, die Körbe, den Scheinwerfer, das Vorderrad, die Pedale montieren und den Sattel befestigen.

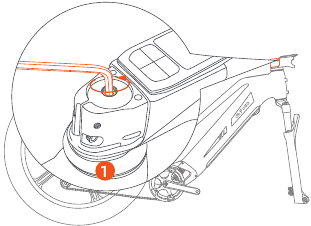

Lenker montieren

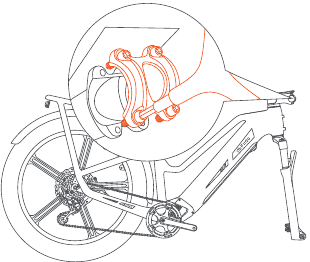

1. Lenkerabdeckung montieren: Drehen Sie zuerst die Lenkerschrauben und richten Sie den Lenker so aus, dass er senkrecht zur Gabel steht. Befestigen Sie den Vorbau: Verwenden Sie Sechskantwerkzeuge, um die Vorbauschrauben fest anzuziehen, um ein Lösen zu verhindern.

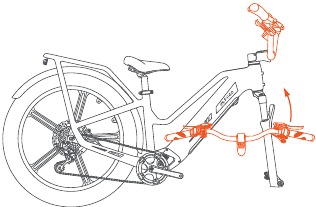

2. Fahrradfront einstellen: Stellen Sie die Fahrradfront wie auf dem obigen Bild ein, richten Sie den Vorbau auf das Vorderrad aus, stellen Sie sicher, dass sie in einer Linie liegen, und ziehen Sie dann nacheinander die Schrauben auf der linken und rechten Seite des Griffs fest.

3. Vorbauabdeckung montieren: Überprüfen Sie die Fahrradfront, um sicherzustellen, dass nichts locker ist, und bringen Sie dann die Vorbauabdeckung an.

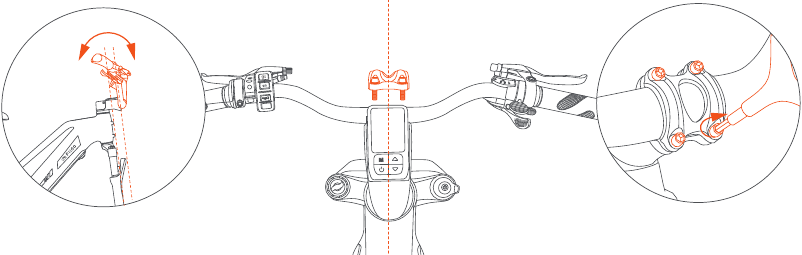

1. Verwenden Sie einen Dreikantschlüssel, um die Schrauben der Lenkerabdeckung zu entfernen.

2. Lenker montieren: Platzieren Sie den Lenker in der vorderen Position, beachten Sie bitte, dass die Bremse nach vorne zeigen muss.

3. Stellen Sie den Lenker in die richtige Position, er sollte parallel zur Gabel sein; schließen Sie die Lenkerklemme und ziehen Sie die Schraube fest.


Die Schrauben sollten fest angezogen werden, um Sicherheitsprobleme zu vermeiden.

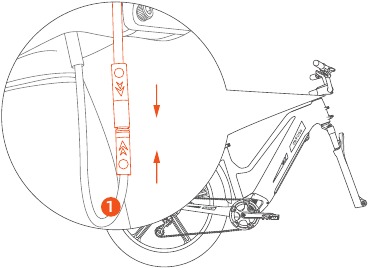

1. Lenkerkabel installieren: Befolgen Sie die Kabelfarben der Stecker und richten Sie die Pfeilrichtung des Steckers aus, um ihn an den Lenker anzuschließen.

2. Das Stromunterbrechungs-Bremskabel installieren: Stecken Sie es in Pfeilrichtung zum Steuerrohr entsprechend der Farbe des Kabels des Bremshebels und des Anzeigesteckers.


Wenn der Pfeil nicht ausgerichtet ist, darf die Schnittstelle nicht gewaltsam eingeführt werden, um Schäden an der Schnittstelle zu vermeiden.

Vorderrad montieren

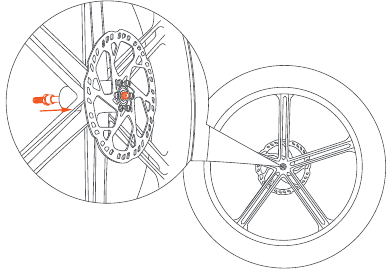

1. Nehmen Sie zuerst die Mutter und den Bund vom Rad ab.

2. Montieren Sie die Vorderachse in das Vorderrad, beachten Sie bitte, dass sich eine Mutter an der Vorderachse befindet, die am Ende ohne die Scheibe platziert werden sollte.

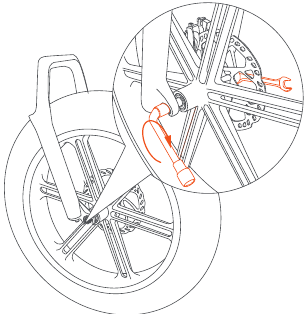

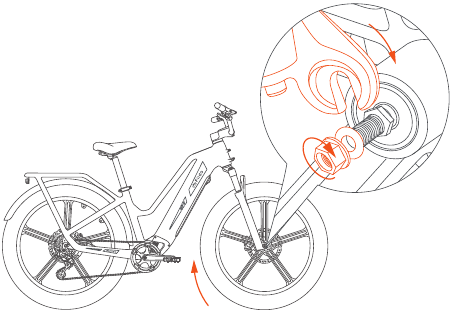

1. Setzen Sie dann die Gabel auf die Radachse, setzen Sie den Bund ein und ziehen Sie die Mutter fest.

2. Verwenden Sie einen Gabelschlüssel und einen Steckschlüssel, um die Muttern auf beiden Seiten fest anzuziehen.


Schutzbleche montieren

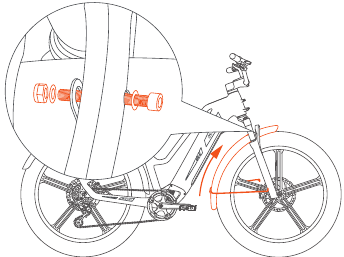

1. Führen Sie das vordere Schutzblech durch den Spalt zwischen Reifen und Gabel und schrauben Sie es dann fest an.

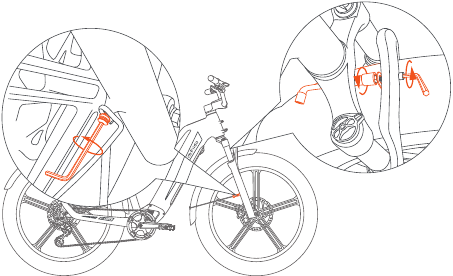

2. Ziehen Sie die Schrauben auf beiden Seiten der Schutzblechstrebe fest, um die Schutzblechmontage abzuschließen.

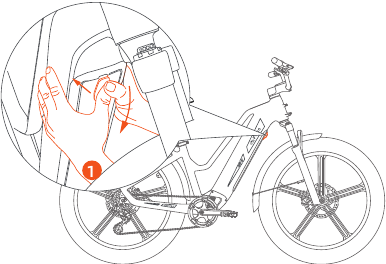

Akku einsetzen

1. Akkuabdeckung entfernen: Drücken Sie mit dem Daumen auf den Knopf der Akkuabdeckung und schieben Sie den Knopf nach unten, um die Akkuabdeckung zu entfernen.

2. Akku installieren: Legen Sie zuerst das untere Ende des Akkus in den Akkuschacht und drücken Sie dann das obere Ende des Akkus mit einem schnellen, festen Stoß in das Akkufach.

3. Doppelte Überprüfung: Drücken Sie den Akku mit beiden Händen fest, bis er parallel zur Innenseite des Akkuschachts liegt.

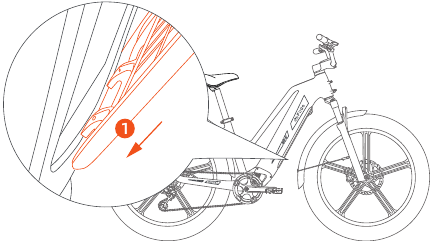

Akkuabdeckung montieren

1. Führen Sie zuerst das untere Ende der Akkuabdeckung in das untere Ende des Rahmens ein.

2. Die Installation ist abgeschlossen, indem Sie den Knopf der Akkuabdeckung mit dem Daumen fest drücken und den Knopf nach oben schieben, bis die Abdeckung nicht mehr automatisch abgenommen werden kann.

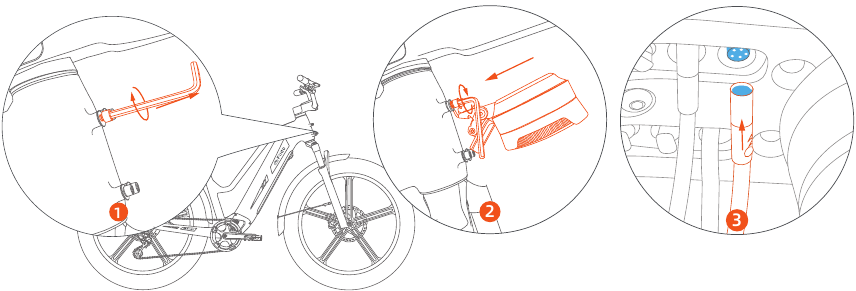

Frontlicht montieren

1. Entfernen Sie die Schraube und den Abstandshalter, die am oberen Ende des Steuerrohrs montiert sind.
2. Befestigen Sie den Scheinwerfer an den zwei Löchern an der Oberseite des Steuerrohrs.
3. Stecken Sie den Scheinwerferkabelstecker in Pfeilrichtung entsprechend der Farbe in das Steuerrohr und stellen Sie die Beleuchtungsrichtung des Scheinwerfers ein.

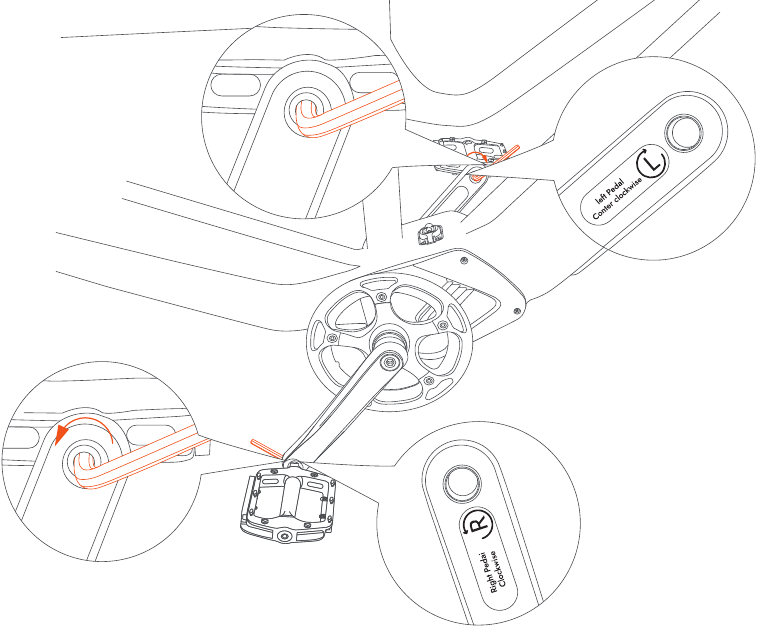

Pedale montieren

Verwenden Sie den Gabelschlüssel aus der Werkzeugtasche, schrauben Sie die Pedalachse in das Gewindeloch und ziehen Sie sie in Pfeilrichtung fest.

Achten Sie bei der Montage des Pedals darauf, dass das linke/rechte Pedal der linken/rechten Kurbel entspricht. Die Pedalschraube und die Innenseite der Kurbel sind jeweils mit L(links) / R(rechts) gekennzeichnet. Bitte montieren Sie das Pedal korrekt, um zu verhindern, dass es aus der Kurbel rutscht.

Erstinbetriebnahme

Bevor Sie fahren, befolgen Sie bitte die Installationsanleitung, um die Komponenten ordnungsgemäß zu installieren, prüfen Sie, ob die Befestigungen locker sind, stellen Sie eine ausreichende Leistung sicher und treffen Sie geeignete Schutzmaßnahmen für die Fahrt.

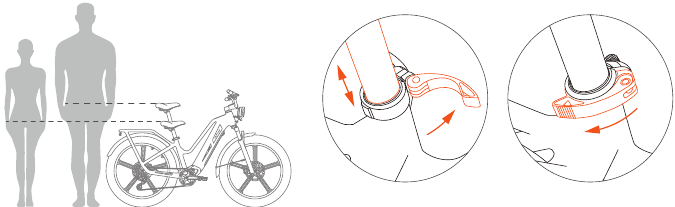

1. Sattel einstellen
   Bitte stellen Sie den Sattel entsprechend Ihrer Körpergröße auf die passende Fahrhöhe ein.
   (Die empfohlene Höhe ist, wenn der Sattel beim natürlichen Stehen auf Beckenhöhe des Benutzers ist. Die Einstellungshöhe darf die Sicherheitslinie NICHT überschreiten.)

2. Schalten Sie den Strom ein und stellen Sie die Federgabel ein

   1. Drücken Sie lange auf die " "-Taste des Displays, um das Fahrrad einzuschalten.
   2. Stellen Sie die vordere Stoßdämpfung entsprechend den Fahranforderungen ein: Drehen Sie den linken Knopf der Vordergabel in Richtung „+“, um die Vordergabel härter zu machen (schnellere Rückprallgeschwindigkeit). Drehen Sie in Richtung „-“, um die Vordergabel weicher zu machen (langsamere Rückprallgeschwindigkeit);

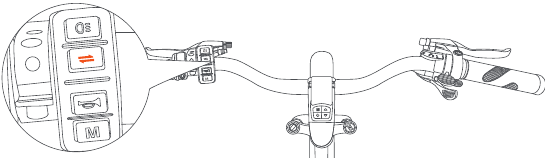

3. Stufe der Tretunterstützung einstellen
   Wählen Sie den Fahrmodus entsprechend den Fahrbahnbedingungen und persönlichen Bedürfnissen.

   1. Elektromodus: Ausgestattet mit einem rein elektrischen Modus, drücken Sie sanft die Taste für den Elektromodus, um in den rein elektrischen Modus zu wechseln. Je stärker der Druck, desto höher die Geschwindigkeit.
   2. Tretunterstützungsmodus: Ausgestattet mit 3/5 Unterstützungsstufen, klicken Sie auf die Taste für die Tretunterstützung, um die Stufe zu wechseln. Die 1. Stufe ist für relativ flache Straßenbedingungen geeignet, je mehr/höher die Steigung der Straße, desto höhere Stufen können entsprechend eingestellt werden.

Achtung: Wenn sich das Fahrrad im PAS 3/5-Status befindet, klicken Sie erneut auf die Taste für die Tretunterstützungsstufe, und das Fahrrad wechselt in den PAS 0-Status. Dann leuchtet die Ganganzeige nicht, und der Motor schaltet sich aus. Andere Komponenten können jedoch weiterhin funktionieren. Das Fahrrad befindet sich dann im Tretmodus.
Das Fahrrad ist werkseitig auf 3 Unterstützungsstufen eingestellt. Wenn Sie es auf 5 Unterstützungsstufen einstellen möchten, laden Sie bitte die Fiido APP herunter und bedienen Sie sie darüber.

4. Fahrt beginnen
   Bitte treffen Sie entsprechende Schutzmaßnahmen, bevor Sie mit der Fahrt beginnen.

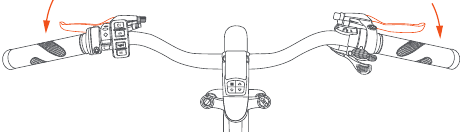

5. Einführung zum Bremsen
   Die linke Seite ist die Vorderradbremse, die rechte Seite ist die Hinterradbremse. (UK-Version: Linke Seite für Hinterradbremse, rechte Seite für Vorderradbremse.)
   Während der Fahrt wird empfohlen, zuerst die Hinterradbremse und dann die Vorderradbremse zu benutzen, um die Geschwindigkeit bis zum Anhalten zu reduzieren und so Sturzunfälle zu vermeiden, die durch Gleichgewichtsprobleme bei einer abrupten Vorderradbremsung verursacht werden.


Ladeanweisungen

Der Akku wird mit einer geringen Ladung geliefert. Stellen Sie vor der ersten Benutzung sicher, dass er vor der Fahrt vollständig aufgeladen ist.

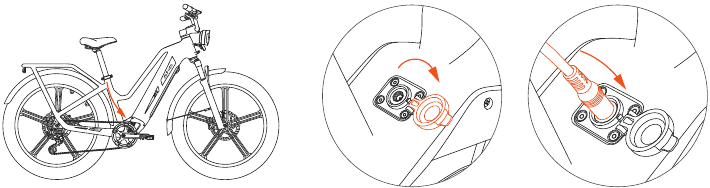

Ladevorgang

1. Ladeverbindung: Verbinden Sie die Ladeschnittstelle des Ladegeräts mit dem Ladeanschluss und stecken Sie dann den Netzstecker des Ladegeräts in die Steckdose.

2. Vollständig geladen: Wenn die Kontrollleuchte des Ladegeräts rot leuchtet, bedeutet dies, dass der Ladevorgang normal ist. Wenn die Leuchte grün leuchtet, bedeutet dies, dass der Akku vollständig geladen ist.
3. Ladedauer: Die Ladedauer beträgt etwa 5-7 Stunden. Die Dauer hängt von der Situation ab.
4. Ladevorgang beenden: Wenn die Kontrollleuchte grün leuchtet, bedeutet dies, dass der Akku vollständig geladen ist. Ziehen Sie zuerst den Netzstecker und entfernen Sie dann die Ladeschnittstelle vom Akku. Schließen Sie die Staubschutzabdeckung des Akkus.

Wenn das Display blinkende leere Balken anzeigt, stellt das E-Bike die Leistungsabgabe ein. Bitte schalten Sie das E-Bike aus und laden Sie es sofort auf, oder entnehmen Sie den Akku separat, um eine vollständige Entleerung zu verhindern, die das Entfernen des Akkus behindern könnte.

5. Lademodus: Das Fahrrad unterstützt zwei Lademodi: Laden am Fahrzeug und Laden des ausgebauten Akkus. Wie der Akku entfernt wird, erfahren Sie weiter unten.

1. Das Ladegerät enthält Hochspannungsgeräte. Reparieren Sie es NICHT ohne Genehmigung. Um Gefahren zu vermeiden, sollten Akku und Ladegerät von Kindern ferngehalten werden. Es sollten sich keine brennbaren und explosiven Gegenstände in der Nähe der Akkus befinden (wie Autositzkissen, Sofas usw.).
2. Bewahren Sie den Akku an einem belüfteten und trockenen Ort auf und laden Sie ihn NICHT im Freien, um elektrische Kurzschlüsse, Brände und andere Unfälle durch Regen und andere Faktoren zu vermeiden und das Eindringen von Flüssigkeiten und Metallpartikeln in die elektrischen Teile zu verhindern.
3. Stellen Sie sicher, dass der Akku bei längerer Lagerung jeden Monat länger als zwei Stunden geladen wird. Lagern Sie den Akku nicht im entladenen Zustand. Sobald die Akkuspannung den Entladezustand erreicht, führt dies zu irreparablen Schäden.

Das Laden an öffentlichen Ladestationen ist zulässig, jedoch sollte die Kompatibilität zwischen Akku und Ladegerät vollständig berücksichtigt werden.

Sollten während des Ladevorgangs Geruch oder hohe Temperaturen auftreten, beenden Sie den Ladevorgang sofort und kontaktieren Sie das Kundendienstteam für Unterstützung.

Akku entnehmen

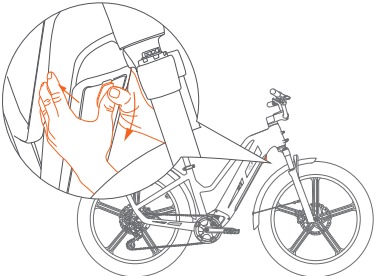

1. Akkuabdeckung entfernen: Drücken Sie mit beiden Daumen fest auf den Knopf der Akkuabdeckung und schieben Sie ihn nach unten, um die Abdeckung zu entfernen.

2. Öffnen Sie die Akkuverriegelung (es gibt drei Möglichkeiten unten, Sie können eine davon wählen, um sie zu öffnen)

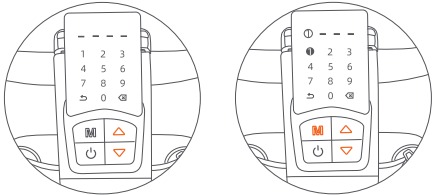

   1. Mit dem Code entsperren: Wenn das Display eingeschaltet ist, drücken Sie " " gleichzeitig für 3 Sekunden, die Passworteingabe wird angezeigt. Drücken Sie die Tasten " " " " um die Zahl auszuwählen und drücken Sie die Taste "M" zur Bestätigung. Geben Sie dann das werkseitige Standardpasswort "1234" ein, um den Akku zu entsperren.
      (Hinweis: Ein langer Ton bedeutet, dass die Entriegelung erfolgreich war. Zwei Pieptöne bedeuten ein falsches Passwort)

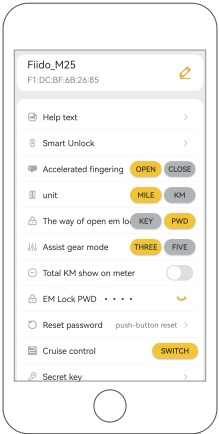

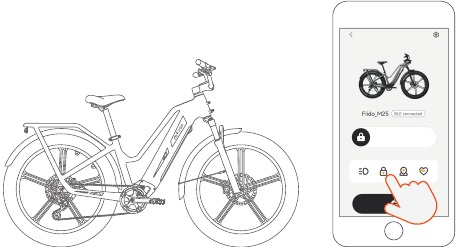

   2. Mit der APP entsperren: Öffnen Sie die Fiido Cycling APP, verbinden Sie sich mit dem Fahrrad und klicken Sie auf die Entsperrtaste (ein langer Ton bedeutet, dass die Entriegelung erfolgreich war).

   3. Mit der APP eine Tastenkombination zum Entsperren festlegen: Öffnen Sie die Fiido Cycling APP und verbinden Sie sich mit dem Fahrrad. Klicken Sie auf Einstellungen und wählen Sie "Password unlock/key combination unlock" (Passwort-Entsperrung/Tastenkombinations-Entsperrung) aus, legen Sie dann die Tastenkombination fest. Wenn das Fahrrad eingeschaltet ist, drücken Sie " " gleichzeitig, um zu entsperren.

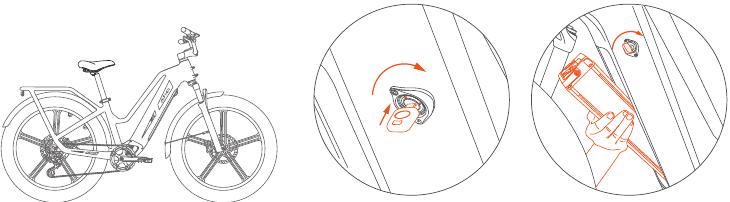

   4. Mit Schlüssel entriegeln: Drehen Sie den Schlüssel im Uhrzeigersinn in den Zustand "unlock" (Entriegeln), das obere Ende des Akkus springt automatisch heraus und ist bereit zur Entnahme.

3. Akku entnehmen: Nachdem die Akkuverriegelung entsperrt wurde, drücken Sie auf den oberen Teil des Akkus und lassen Sie ihn los. Die Akkuverriegelung zieht sich automatisch zurück. Der Akku löst automatisch die erste Verriegelung;

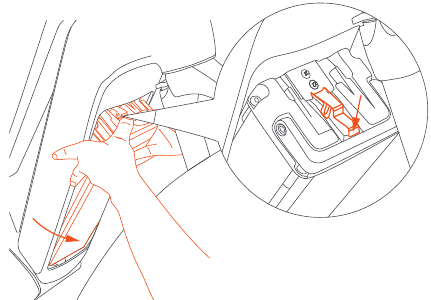

4. Drücken Sie zu diesem Zeitpunkt die Verriegelungsfeder oben am Akku mit dem Finger und halten Sie den Akku fest, um ihn zu entnehmen.


Wartungsvorkehrungen

Vorsichtsmaßnahmen bei der Nutzung

1. Benutzer sollten auf die Sicherheit der Fahrradnutzung achten
   1. Kein Parken in Gebäudefoyers, Notausgängen, Gehwegen und Sicherheitsausgängen.
   2. Kein Laden in Wohngebäuden. Das Laden sollte weit entfernt von brennbaren Materialien erfolgen und nicht länger als 9 Stunden dauern.
   3. Verhindern Sie das Eindringen von Wasser in elektrische Teile. Vermeiden Sie beim Reinigen des Fahrrads Wassereinwirkung auf Ladeanschluss, Kabelbaumstecker, Sicherung und andere elektrische Teile.
   4. Beim Einstellen der Sattelhöhe darf die Sicherheitsmarkierung der Sattelstütze nicht sichtbar sein.
   5. Benutzer und Händler dürfen ohne Genehmigung keine Verkabelungen und Änderungen an Struktur und Leistung vornehmen. Zum Beispiel: Änderung der Batteriekonfiguration, der Schaltung, Erhöhung der Lampenleistung, Erhöhung der Lautstärke und andere Modifikationen.
   6. Bitte ändern Sie die Hintergrundparameter des Instruments nicht eigenmächtig, da sonst ein normales Fahren nicht gewährleistet werden kann.
   7. Bitte ziehen Sie keine stromführenden Kabelverbindungen im eingeschalteten Zustand ab, um Schäden an Zubehörteilen (wie Instrumententafel, Controller usw.) zu vermeiden.
   8. Berühren Sie stromführende Teile des Fahrrads nicht mit nassen Händen oder Metallleitern. Zum Beispiel: Ladeanschluss, Ladestecker usw.
   9. Verwenden Sie beim Austausch von Leistungsschaltern oder Sicherungen Leistungsschalter oder Sicherungen der angegebenen Modelle und Spezifikationen. Schließen Sie keine Drähte kurz. Der Steckplatz des Leistungsschalters oder der Sicherung sollte guten Kontakt haben, da es sonst zu Unfällen kommen kann.
   10. Bitte zerlegen Sie elektrische Teile nicht ohne Genehmigung, um das Eindringen von Flüssigkeiten und Metallpartikeln in elektrische Teile zu verhindern.
   11. Fahren Sie nicht bei schlechtem Wetter und setzen Sie das Fahrrad nicht über längere Zeit Sonne/Regen aus, um eine Alterung der Teile zu vermeiden.
   12. Falls das Fahrrad gereinigt werden muss, wischen Sie den Rahmen bitte mit einer neutralen, mit Leitungswasser gemischten Lotion ab. Entfernen und waschen Sie keine internen Teile, um Kurzschlüsse zu vermeiden.

Nicht-Fachleuten ist die Reparatur strengstens untersagt. Im Falle einer Störung wenden Sie sich bitte an das Kundendienstteam oder eine autorisierte Fachwerkstatt für die Wartung.

2. Fahrsicherheit: Bitte befolgen Sie die nationalen und lokalen Verkehrsgesetze und -vorschriften und achten Sie auf die Fahrsicherheit.
   1. Der Benutzer muss über 16 Jahre alt sein. Leihen Sie es nicht an Personen aus, die das Fahrrad nicht bedienen können, um Schaden zu vermeiden.
   2. Bitte fahren Sie auf dem Nicht-Kraftfahrzeugfahrstreifen, mit einer Höchstgeschwindigkeit von nicht mehr als 25 km/h.
   3. Bitte transportieren Sie Personen oder Güter beim Fahren gemäß den örtlichen Gesetzen und Vorschriften.
   4. Bitte tragen Sie unbedingt einen geeigneten Schutzhelm und befestigen Sie den Helmriemen beim Fahren.
   5. Der Bremsweg verlängert sich an regnerischen und verschneiten Tagen, bitte achten Sie darauf, langsamer zu fahren, und versuchen Sie, bei schlechtem Wetter nicht zu fahren. Ein innerer Kurzschluss und Schäden an elektrischen Teilen können verursacht werden, wenn der Wasserstand die Mitte der Hinterradnabenmotor erreicht, bitte beachten Sie dies.
   6. Bitte beachten Sie die örtlichen Verkehrsregeln sorgfältig. Kein Fahren nach Alkoholkonsum, und achten Sie darauf, immer mit beiden Händen zu fahren.
   7. Helle Farben, lockere und bequeme Kleidung werden zum Fahren empfohlen, und das Tragen von Schuhen mit niedrigen Absätzen ist beim Fahren notwendig.
3. Prüfung vor der Fahrt: Bitte reparieren Sie rechtzeitig oder begeben Sie sich zur Reparatur zu einer örtlichen Wartungsstelle, falls eine Anomalie vorliegt.
   1. Bitte bestätigen Sie die normale Leistungsaufnahme bei Verwendung des Seitenständers und wenn das Hinterrad vom Boden abgehoben ist.
   2. Schalten Sie den Strom ein, prüfen Sie, ob die Kontrollleuchte normal ist und die Stromversorgung ausreichend ist.
   3. Prüfen Sie, ob die mechanische Klingel und das Vorder-/Rücklicht in gutem Zustand sind.
   4. Bestätigen Sie, ob Lenker und Sattelstütze in die richtige Position gebracht sind und ob Befestigungsschrauben und Schnellspanner fest angezogen sind. Achten Sie darauf, dass die Sicherheitsmarkierung nicht sichtbar sein darf.
   5. Überprüfen Sie den vorderen/hinteren Bremshebel; die Bremseinstellung sollte eine zuverlässige und flexible Rückstellung der Bremse gewährleisten.
   6. Überprüfen Sie, ob der Reifendruck normal ist und keine Risse, ungewöhnlicher Verschleiß, Nägel, Steine, Glas oder andere scharfe Gegenstände vorhanden sind.
   7. Überprüfen Sie, ob die Vorder-/Hinterradschrauben festgezogen sind und die Seiten-, Heck- und Pedalreflektoren in gutem Zustand sind.
   8. Überprüfen Sie, ob die Vorder-/Hinterbeleuchtung normal ist und stellen Sie sicher, dass die Lichter während der Fahrt gut genutzt werden können.
   9. Überprüfen Sie den Befestigungszustand jeder Achse, um sicherzustellen, dass die Vorder-/Hinterachsen in einem zuverlässigen Zustand sind.
   10. Überprüfen Sie vor der Fahrt, ob die Rahmenklemme verriegelt ist.

Abnormaler Reifendruck, Reifenschäden durch Risse und ungewöhnlicher Verschleiß sind die Hauptursachen für Lenkversagen und Reifenplatzer.

4. Hinweise für die Straße
   1. Zu Ihrer Sicherheit und der Sicherheit anderer beachten Sie bitte bewusst die örtlichen Verkehrsregeln.
   2. Tragen Sie vor der Fahrt unbedingt einen Schutzhelm, treffen Sie Sicherheitsvorkehrungen und nehmen Sie eine natürliche Haltung ein.
   3. Beschleunigen Sie zu Beginn der Fahrt langsam, um Energieverschwendung oder Unfälle zu vermeiden.
   4. Für eine längere Lebensdauer von Batterie und Motor versuchen Sie bitte beim Starten der Fahrt oder beim Bergauffahren den Tretunterstützungsmodus zu verwenden.
   5. Um die Sicherheit zu gewährleisten, sollte so weit wie möglich eine wirtschaftliche Geschwindigkeit verwendet und häufiges Bremsen sowie häufiges Anfahren so weit wie möglich reduziert werden, um Strom zu sparen.
   6. Vermeiden Sie das Phänomen, den Geschwindigkeitsregler nach dem Bremsen festzuziehen.
   7. Beim Fahren auf schlammigen oder unebenen Wegen sollte möglichst der Pedalmodus verwendet werden.
   8. Der Bremsweg sollte bei schlechtem Wetter entsprechend verlängert werden, bitte seien Sie beim Fahren konzentriert und vorsichtig.
   9. Ausgestattet mit Überstromschutz. Der Stromkreis kann bei höherem Steigungswinkel und höherer Gegenwindgeschwindigkeit überlastet werden. Es ist besser, den Pedalmodus zu verwenden, andernfalls kann der Stromverbrauch zu schnell sein, um die Reichweite zu beeinträchtigen, Motor und elektrische Geräte können durchbrennen. Das Gehäuse und die elektrischen Teile sollten nicht elektrisch geladen sein, der Isolationswiderstandswert darf nicht weniger als 2 Mω betragen.
   10. Der Controller verfügt über einen Unterspannungsschutz; die Stromversorgung wird automatisch unterbrochen, wenn die Spannung unter den Unterspannungswert fällt, um die Lebensdauer der Batterie zu erhalten.
5. Hinweise zum Schieben und Parken
   1. Der Strom sollte beim Schieben des Fahrrads ausgeschaltet sein, um Unfälle zu vermeiden.
   2. Das Parken sollte auf ebenem Untergrund erfolgen und das Fahrrad im ausgeschalteten Zustand gehalten werden.
   3. Zu Ihrer Sicherheit warten und reinigen Sie Ihr Fahrrad bitte regelmäßig, um es in bestem Zustand zu halten.

Produktwartung & -reparatur

1. Das Fahrrad wurde vor Verlassen des Werks überprüft und eingestellt. Bei Problemen wenden Sie sich bitte an das Fiido Kundendienstteam.
2. Normalerweise sollten die Speichen des Rades nach einem halben Monat Fahrt einmal nachgestellt werden, um eine optimale Nutzung zu gewährleisten.
3. Stellen Sie sicher, dass Sie regelmäßig die Dichtigkeit des Reifens überprüfen, um ihn im normalen Gebrauch zu halten.
4. Stellen Sie sicher, dass Sie die Hauptteile wie Lenker, Vorbau, Sattel, Sattelstütze, Vorder-/Hinter- und Mittelachse, Schwungrad und Kette, Räder überprüfen, um sie im normalen Gebrauch zu halten. Muttern und Schrauben, die locker sind, sollten rechtzeitig festgezogen werden, wenn sie lose sind.
5. Im Gebrauch wird empfohlen, alle sechs Monate 3# Schmieröl auf Kalziumbasis (Fett) auf die schmierbedürftigen Teile aufzutragen. (z. B. Vorder-/Mittel-/HinterachsLager, Steuersatz, Tretlager usw.) Geben Sie alle zwei Monate 30# Öl auf Kette, Bremszug, Ständer und andere Teile.
6. Wenn die anfälligen Teile beschädigt sind, wie z. B.: Bremsleitung, Bremsbelag, Glühbirne, Sicherung usw. Suchen Sie bitte das örtliche Wartungszentrum auf, um sie zu ersetzen, aber stellen Sie sicher, dass Sie Teile der gleichen Modellspezifikationen verwenden.

Das Anzugsdrehmoment für die Lenkerkernschraube, das Anzugsdrehmoment für die Schraube der kombinierten Lenkerverbindung, das Anzugsdrehmoment für die Sattelklemmenschraube und das Anzugsdrehmoment für das Vorderrad werden mit nicht weniger als 18 Nm empfohlen; Das empfohlene Drehmoment für die Befestigung der Zentralschaftkontermutter und des Hinterrads beträgt nicht weniger als 30 Nm. Die Sicherheitsmarkierung von Lenker und Sattelstütze sollte nicht außerhalb des Gehäuses sichtbar sein.

Motorwartung & -reparatur

1. Ausgestattet mit einem bürstenlosen Gleichstrom-Nabenmotor mit Seltenerd-Permanentmagneten und Außenläufer, ohne Verzögerungsmechanismus und Kohlebürsten, der im Grunde wartungsfrei ist.
2. Öffnen Sie die Motorbasis und die Endabdeckung nach dem Versiegeln nicht.
3. Halten Sie den Motor sauber, es dürfen keine Fremdkörper, korrosiven Flüssigkeiten oder Gase in den Motor gelangen. Klopfen und erhitzen Sie das Motorgehäuse nicht, um den Motor nicht zu beschädigen.

Besteht das Problem weiterhin, wenden Sie sich bitte an das Fiido Kundendienstteam.

Batteriewartung & -reparatur

1. Lithium-Batterien zeichnen sich durch große Kapazität, lange Lebensdauer, Wartungsfreiheit, geringes Gewicht, Umweltfreundlichkeit usw. aus. Ihre Lebensdauer hängt eng mit der Nutzungsweise zusammen. Nicht dauerhaft lagern; bitte gewöhnen Sie sich an häufiges Laden.
2. Es wird empfohlen, jedes Mal 5 - 7 Stunden zu laden, und die längste Zeit beträgt nicht mehr als 1 Tag. Lithium-Batterien haben keinen Memory-Effekt und können bei Bedarf geladen werden.
3. Stellen Sie sicher, dass die Batterie bei chronischer Lagerung jeden Monat länger als zwei Stunden geladen wird. Lagern Sie die Batterie nicht im entladenen Zustand. Sobald die Batteriespannung den Tiefentladezustand erreicht, führt dies zu irreparablen Schäden.

Alte Batterien nicht unbefugt demontieren, sie sollten vorschriftsmäßig gesammelt werden.

Nicht in die Nähe von Feuer oder Hochtemperaturquellen bringen, nicht ins Feuer werfen und nicht der Sonne aussetzen.

Hinweise zu Rückstrahlern

1. Das Rückstrahlergerät darf nicht fehlen. Sollte es fehlen, kontaktieren Sie bitte umgehend das Kundendienstteam für einen Ersatz, und die Einbauposition sollte mit der des Originalfahrrads übereinstimmen.
2. Der Fiido Rückstrahler ist am Fahrzeug befestigt. Bitte ändern Sie dessen Position nicht, nehmen Sie keine Modifikationen oder Demontagen vor usw.
3. Stellen Sie sicher, dass Sie vor jeder Benutzung die normale Funktion des Rückstrahlers überprüfen und die Oberfläche sauber halten.
4. Das Rückstrahlergerät darf nicht durch Gepäck, Kindersitze, Kleidung oder andere Gegenstände verdeckt werden, da dies sonst eine Sicherheitsgefahr darstellen kann.

Fehlerbehebungsmethoden

Beschreibung des Fehlercodes
Fehlercode	Fehlerphänomen
E1	Kommunikationsprobleme
E2	Gashebelprobleme
E3	Bremshebelprobleme
E4	Motor-Hall-Sensor-Probleme
E5	Motorprobleme
E6	Controller-Probleme
	Überhitzungsschutz
Allgemeine Störung
Fehlerphänomen	Fehlerursache	Behebung
Motorfehler bei Durchgangsversorgung	Schlechter Kontakt des Gasgriffs Schlechter Kontakt des Bremsunterbrechungsschalters Motorschaden Schaden am Controller Gelöster Stecker	Gasgriff wechseln Bremsunterbrechungsschalter wechseln Motor wechseln Controller wechseln oder reparieren lassen Stecker überprüfen
Geringe Reichweite	Zu niedriger Reifendruck Unzureichend geladenes oder fehlerhaftes Ladegerät Alternde Batterie oder beschädigte Batterie Mehr bergauf, starker Wind, häufiges Bremsen, Überlastung usw.	Reifen aufpumpen Vollständig laden, Ladegerät überprüfen Batterie wechseln Tretmodus verwenden
Ladeschwierigkeiten	Gelöster Stecker Getrenntes Batteriekabel Beschädigtes Ladegerät	Buchse und Stecker festziehen Stecker neu verbinden Ladegerät wechseln

Spezifikationen

* Die oben genannten Daten unterliegen 5% Fertigungstoleranzen.
* Nach Erhalt des Fahrrads können einzelne Zubehörteile und Abbildungen aufgrund unterschiedlicher Chargen Abweichungen aufweisen, die die Nutzung jedoch nicht beeinträchtigen.

Sicherheitshinweise

1. Bitte befolgen Sie die Vorsichtsmaßnahmen in dieser Anleitung, um Risiken effektiv zu reduzieren. Wenn Sie öffentliche Bereiche betreten, halten Sie sich bitte an nationale und lokale Vorschriften, bleiben Sie beim Fahren wachsam und halten Sie einen angemessenen Sicherheitsabstand zu anderen Personen und Fahrzeugen ein.
2. Bitte bedienen Sie das Produkt gemäß der Bedienungsanleitung. Verluste, die durch Nichtbeachtung der Anweisungen entstehen, sind selbst zu tragen.
3. Dieses Produkt ist kein professionelles Geländefahrzeug. Verwenden Sie dieses Produkt nicht gemäß den Standards für Geländefahrzeuge.
4. Wählen Sie für die erste Fahrt keinen Bereich mit vielen Kindern, Fußgängern, Haustieren, Fahrzeugen oder anderen Hindernissen und potenziellen Gefahren. Machen Sie sich mit dem Fahrrad vertraut, bevor Sie auf öffentlichen Straßen fahren.
5. Überprüfen Sie vor jeder Fahrt sorgfältig, ob Befestigungselemente locker oder Teile beschädigt sind. Wenn ungewöhnliche Geräusche auftreten, stellen Sie die Fahrt sofort ein und wenden Sie sich an das Kundendienstteam.
6. Um das Verletzungsrisiko zu verringern, lesen und befolgen Sie bitte alle "Caution" (Vorsicht), "Danger" (Gefahr) und "warning" (Warnung) Hinweise in dieser Bedienungsanleitung. Fahren Sie nicht zu schnell und fahren Sie unter keinen Umständen auf motorisierten Straßen.
7. Aus Sicherheitsgründen muss der Benutzer über 16 Jahre alt sein. Benutzern unter den folgenden Umständen wird die Verwendung dieses Produkts dringend abgeraten:
   • Personen, die unter Alkohol- oder Drogeneinfluss stehen.
   • Personen, die aufgrund einer Krankheit keine anstrengende körperliche Aktivität ausüben können.
   • Personen, die ihr Gleichgewicht nicht halten können oder deren Gleichgewicht durch motorische Fähigkeiten beeinträchtigt ist.
   • Personen, deren Gewicht die maximale Zuladung (max. Last 120 kg/265 lb) überschreitet.
   • Schwangere Frauen.
8. Fahren Sie bitte vorsichtig bei Schnee, Regen, nasser Fahrbahn, Eis und anderen schlechten Wetterbedingungen. Fahren Sie nicht über zu hohe oder zu große Hindernisse, da sonst die Gefahr besteht, das Gleichgewicht oder den Halt zu verlieren und Verletzungen zu verursachen.
9. Versuchen Sie nicht zu laden, wenn das Ladegerät oder die Stromversorgung nass ist. Beachten Sie die örtlichen Sicherheitsvorschriften, wenn Sie das Fahrrad im öffentlichen Bereich laden müssen.
10. Für einen effektiven Schutz und um es sich so bequem wie möglich zu machen, stellen Sie bitte sicher, dass Sie Fiido-spezifische Teile verwenden.
11. Wenn Sie Ihr Fahrrad umbauen müssen, befolgen Sie bitte die örtlichen Gesetze und Vorschriften und gehen Sie nach Rücksprache mit dem Fiido-Kundendienstteam vorsichtig vor. Schwerwiegende Verletzungen und/oder Schäden, die durch unbefugte Änderungen verursacht werden, führen zum Erlöschen der Garantie.

* Alle Abbildungen dienen nur als Referenz.

Wenn Sie Fragen oder Anregungen zu dieser Bedienungsanleitung haben, kontaktieren Sie uns bitte über die folgende E-Mail-Adresse:
Kontaktieren Sie uns: support@fiido.com

Für Videoanleitung scannen

Fiido APP

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

FIIDO Titan Handbuch herunterladen

Verfügbare Sprachen
